10. Циклы газотурбинных установок
Практическое применение нашли газотурбинные установки (ГТУ) со сгоранием топлива при постоянном давлении и постоянном объеме.
1. Цикл ГТУ со сгоранием топлива (подводом тепла) при постоянном давлении (цикл Брайтона)
Схема установки, реализующей этот цикл, представлена на рис. 10.1. Соответствующие P-v- и Т-s-диаграммы идеального цикла приведены на рис 10.2.
Рис. 10.1. Схема ГТУ, реализующей цикл Брайтона:
OК – осевой компрессор; ТН – топливный насос; КС – камера сгорания; С – сопловой аппарат; ГТ – газовая турбина;
ЭГ – электрогенератор; 1 – 4 – характерные точки диаграмм цикла
Компрессор, расположенный на одном валу с газовой турбиной, всасывает воздух из атмосферы (P=P1) и сжимает его до заданного давления (P=P2). Сжатый воздух поступает в камеру сгорания, туда же топливным насосом подается жидкое топливо. Сгорание (подвод тепла) происходит при постоянном давлении. Из камеры сгорания газ поступает в сопла, ускоряется и поступает на лопатки турбины, приводя во вращение ее ротор. Отработавший газ выпускается в атмосферу (P=P1).
Рис. 10.2. P-v- и T-s- диаграммы идеального цикла Брайтона:
q1 – подведенное тепло; q2 – отведенное тепло; 1-2 – адиабатное сжатие воздуха в ОК; 2-3 – изобарный подвод теплоты;
3-4 – адиабатное расширение в ГТ; 4-1 – условный изобарный процесс, замыкающий цикл
Полагая рабочее тело идеальным газом (PV=RT) с постоянными теплоемкостями Cp и Cv ( ), для термического коэффициента полезного действия такого цикла нетрудно получить
а)
б) ,
отсюда следует
,
где – степень сжатия;
в) т.к. , то , – степень повышения давления.
2. Цикл ГТУ со сгоранием топлива (подводом тепла) при постоянном объеме (цикл Гемфри).
В отличие от ГТУ со сгоранием топлива при постоянном давлении, где процесс сгорания осуществляется непрерывно, в ГТУ со сгоранием топлива при постоянном объеме процесс горения является периодическим (пульсирующим).
Схема ГТУ, реализующей цикл Гемфри, представлена на рис. 10.3. Соответствующие P-v- и Т-s- диаграммы идеального цикла приведены на рис. 10.4.
Компрессор и топливный насос подают сжатый воздух и жидкое топливо через клапаны (воздушный и топливный) в КС. Для воспламенения топлива, как правило, используется электрическая свеча. Сопловой аппарат отделен от КС сопловым клапаном. При сгорании топлива все три клапана закрыты и горение происходит при постоянном объеме. После сгорания топлива давление в КС повышается, сопловой клапан открывается и газ через сопла поступает на лопатки турбины, приводя во вращение ее ротор. Отработавший газ выпускается в атмосферу.

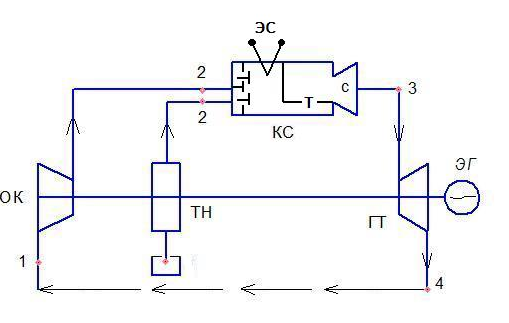

Рис. 10.3. Схема ГТУ, реализующей цикл Гемфри:
ЭС – электросвеча (остальные обозначения см. на рис. 10.1)
Термический к.п.д. цикла для идеального газа при постоянных значениях Cp и Cv определяется по формуле
, .
Основными характеристиками для данного цикла являются – степень повышения давления в ОК; – степень повышения давления в КС. Используя эти величины, получим

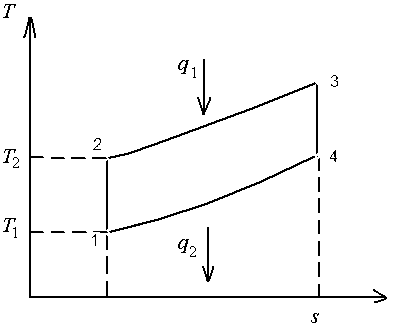

Рис. 10.4. P-v и Т-s- диаграммы идеального цикла Гемфри:
1-2 – адиабатное сжатие воздуха в ОК; 2-3 – подвод тепла при V=const; 3-4 – адиабатное расширение в ГТ; 4-1 – условный изобарный процесс отвода тепла в окружающую среду, замыкающий цикл
