Цикл Ренкина с промежуточным перегревом пара

Принципиальная схема установки, реализующей этот цикл, и соответствующая этой схеме h-s-диаграмма представлены на рис. 8.5, 8.6.

В этой схеме паровая турбина конструктивно разделена на две ступени: ПТ1 (контур «высокого давления») и ПТ2 (контур «низкого давления»).

Отработавший адиабатно на лопатках первой ступени влажный пар (состояние в точке 7: X<1; P₂<P_*<P₁) поступает на промежуточный пароперегреватель ПП1. При том же давлении P_* (изобарно) он переводится в перегретое состояние (точка 8) и поступает на лопатки второй ступени турбины ПТ2.

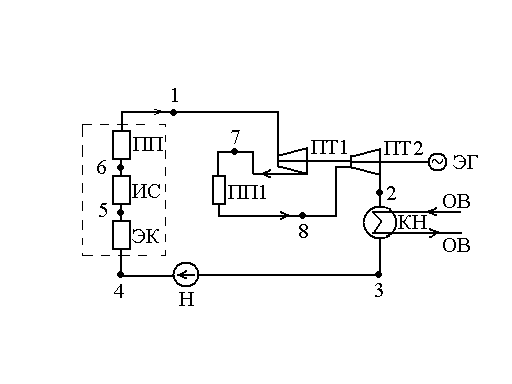

Рис. 8.5. Принципиальная схема установки, реализующей цикл Ренкина с промежуточным перегревом пара

Рис. 8.6. h-s-диаграмма цикла Ренкина с промежуточным

перегревом пара

Для этого цикла

Q₁=(h₁–h₄)+( h₈–h₇), Q₂=h₂–h₃

и

.

Если потерями энергии на насосе пренебречь, т.е. положить h₄=h₃, то

.

Замечание. При решении задач этого раздела используются обозначения рис. 8.1, 8.5 и соответствующих им диаграмм. Рабочее тело (вещество) – вода.

Примеры решения задач

Задача 1. Паровая установка работает по циклу Ренкина. Давление на входе в турбину P₁=20 бар, а температура 300ºC. Давление в конденсаторе P₂=0,04 бар. Определить термический к.п.д. этого цикла, пренебрегая потерями энергии на насосе.

Решение

В этом случае (рис. 8.1, 8.4), если h₄=h_3,

.

а). Используя h-s-диаграмму, находим точку пересечения изобары P₁=20 бар и изотермы t=300ºC. Ордината этой точки определяет h₁3019 кДж/кг.

б). Опуская вертикаль из точки 1, находим точку пересечения ее с изобарой P₂=0,04 бар. Ордината этой точки h₂2036 кДж/кг.

в). Двигаясь по изобаре P₂ до пересечения ее с кривой фазового равновесия (X=0), находим h₃=h( P₂)121 кДж/кг.

В итоге .

Определение _т можно было провести, используя только таблицы термодинамического состояния воды и водяного пара.

Задача 2. В паросиловой установке, работающей при параметрах P₁=110 бар, t₁=500ºC, введен вторичный перегрев пара при P_*=30 бар до t₈=500ºC. Давление в конденсаторе турбины P₂=0,04 бар. Определить термический к.п.д. цикла.

Решение

Воспользуемся схемой и обозначениями рис. 8.6.

1. По таблицам для воды на линии насыщения находим

t_н(P₁)=318,1ºC, t_н(P_*)=233,9ºC. Поскольку t_н(P₁) и t_н(P_*) меньше 500ºC, то режимы в точках 1 и 8 цикла действительно принадлежат области перегретого пара.

2. По таблицам для перегретого пара находим

h₁=h(P=P₁, t=500ºC)=3362,6 кДж/кг, s₁=6,534 кДж/(кг·К);

h₈=h(P=P_*, t=500ºC)=3457 кДж/кг, s₈=6,534 кДж/(кг·К).

3. Полагая процессы в турбине не только адиабатными, но и обратимыми (изоэнтропийность), имеем

s₇=s₁, s₂=s₈.

По таблицам для воды на линии насыщения (X=0) и сухого насыщенного пара (X=1) находим

s(P₂)=0,4224 кДж/(кг·К), s(P₂)=8,4735 кДж/(кг·К);

s(P_*)=2,6456 кДж/(кг·К), s(P_*)=6,1858 кДж/(кг·К).

а). Так как s₂=s₈< s(P₂), то точка 2 цикла расположена в области влажного насыщенного пара (0<X<1),

.

б). Так как s₇=s₁>s(P_*), то точка 7 цикла расположена в области перегретого пара (X₇>1), а не в двухфазной области, как это изображено на рис. 8.6. По таблицам термодинамических свойств перегретого пара для P=P_* и s=s₁ находим

h₇=2994,3 кДж/кг (t₇=300ºC).

4. По таблицам на линии насыщения (X=0 и X=1) для P=P₂ находим

h₃=h(P₂)=121,4 кДж/кг; h(P₂)=2553,7 кДж/кг.

Отсюда

h₂=h(P₂)+X₂[h(P₂)– h(P₂)]2189 кДж/кг.

Исходя из допущения, что s₄=s₃= s(P₂), по таблицам для недогретой (до насыщения) воды при P=P₁ и s=s(P₂)= 0,4224 кДж/(кг·К) находим

h₄132 кДж/кг.

5. За цикл одним килограммом рабочего тела получена энергия в тепловой форме

Q₁=(h₁–h₄)+( h₈–h₇)3693 кДж/кг,

отдана энергия Q₂=(h₂–h₃)2068 кДж/кг.

Отсюда искомый термический к.п.д. цикла

.

Замечание 1. Если положить h₄=h₃, это приведет к увеличению Q₁ на величину h= h₄–h₃ 12 кДж/кг. При этом получим *_т=0,442=44,2%, (*_т–_т)/ _т=0,0045<0,5%.

Замечание 2. Значения термодинамических параметров в точках 6, 1, 7, 8 и 2 цикла легко определить по h-s-диаграмме.

Задачи

8.1. Паротурбинная установка работает по циклу Ренкина при следующих параметрах пара на входе в турбину: P₁=90 бар и t₁=535ºC; давление в конденсаторе P₂=0,04 бар. Определить внешнюю работу турбины и питательного насоса, а также термический к.п.д. цикла с учетом и без учета работы насоса и относительную разность этих к.п.д.

8.2. Паротурбинная установка работает по циклу Ренкина с начальными параметрами: P₁=100 бар и t₁=530ºC; давление в конденсаторе P₂=0,04 бар. Определить термический к.п.д. цикла и сравнить его с термическим к.п.д. цикла Карно в том же интервале температур.

8.3. Определить, какова должна быть температура пара перед входом в турбину, если его давление P₁=100 бар, давление в конденсаторе P₂=0,04 бар, а влажность на выходе из турбины не должна превышать 15%. Задачу решить по таблицам.

8.4. Определить зависимость термического к.п.д. паротурбинной установки от начальных параметров пара, если при начальных и конечных давлениях, равных соответственно P₁=30 бар и P₂=0,04 бар, пар перед турбиной а) имеет сухость X=0,9; б) сухой насыщенный; в) перегретый до температуры 450ºC.

8.5. Паровая турбина мощностью 25 МВт работает при начальных параметрах P₁=100 бар t=510ºC. Давление в конденсаторе P₂=0,04 бар. Теплота сгорания топлива Q^p_н= =30000 кДж/кг. Определить мощность парогенератора и часовой расход топлива, если =0,85, а температура питательной воды t_п.в.=90ºC.

8.6. Определить внутренний относительный к.п.д. турбины, если внутренние потери вследствие необратимости процесса расширения пара в турбине составляет 128 кДж/кг. Состояние пара перед турбиной P₁=100 бар, t₁=500ºC, давление в конденсаторе P₂=0,04 бар.

8.7. Сравнить внутренние к.п.д. двух паротурбинных установок с атомными реакторами. Обе установки работают по двухконтурной схеме. В первом контуре (атомного реактора) теплоносителем является вода.

В установке, выполненной по первому варианту, вода из первого контура направляется в парогенератор, во втором контуре которого образуется сухой насыщенный пар с давлением P₁= =100 бар. Этот пар и подается в турбину.

В установке по второму варианту в парогенераторе образуется перегретый пар с параметрами P₁=16 бар, t₁=250ºC.

Давление в конденсаторе одинаково для обеих установок и равно P₂=0,04 бар, а внутренний относительный к.п.д. турбин =0,80.

8.8. Определить к.п.д. установки брутто (т.е. без учета расхода энергии на собственные нужды), если параметры пара перед турбиной P₁=90 бар, t₁=535ºC, давление в конденсаторе P₂=0,04 бар и если известны следующие к.п.д.: относительный внутренний ₁=0,86, механический ₂=0,95, электрогенератора ₃=0,98, трубопроводов (учитывающий потери трубопроводами тепла в окружающую среду) ₄=0,94, парогенераторов ₅=0,92. Работу насосов не учитывать.

8.9. Мощность паротурбинной установки на клеммах электрогенератора равна N_э=50 МВт. Определить удельный расход топлива b_э и удельный расход тепла q_э на 1 МДж выработанной электроэнергии, а также часовой расход топлива, если пар на входе в турбину имеет параметры P₁=35 бар, t₁=435ºC, давление в конденсаторе P₂=0,04 бар.

Известны относительный внутренний ₁=0,79, механический ₂=0,96, к.п.д. электрогенератора ₃=0,98, парогенератора ₄=0,88. Теплота сгорания топлива Q^p_н=15000 кДж/кг.

8.10. Отработавший в части высокого давления (ч.в.д.) турбины пар давления P=1,5 МН/м² направляется в промежуточный перегреватель. До какой температуры нужно перегреть пар в промежуточном пароперегревателе, чтобы при дальнейшем изоэнтропном расширении в ч.н.д. пар при конечном давлении P₂=0,04 бар имел бы сухость X=0,90?

8.11. Паротурбинная установка мощностью N=200 МВт работает с паром следующих параметров: начальное давление P₁=13 МН/м², температура t₁=565ºC. Промежуточный перегрев осуществляется при давлении P_п=2,0 МН/м² до первоначальной температуры t₁=565ºC. Давление в конденсаторе P₂= =0,06·10⁴ Н/м². Температура питательной воды t_в=160ºC. Определить часовой расход топлива B (кг/ч), если теплота сгорания его Q^p_н=30000 кДж/кг, а к.п.д. парогенератора =0,91. Прочими потерями пренебречь. Работу насоса учесть.

8.12. Определить термический к.п.д. цикла с предельной регенерацией тепла в паротурбинной установке, в которой пар перед турбиной имеет параметры P₁=35 бар, t₁=435ºC, а давление в конденсаторе P₂=0,05 бар. Вода подогревается до температуры t=130ºC . Работу насоса не учитывать.

8.13. Определить суточную экономию топлива, получающуюся в результате замены турбинной установки, работающей при параметрах P₁=35 бар, t₁=450ºC, на установку с начальными параметрами P₁=300 бар, t₁=650ºC. Давление в конденсаторах одно и то же и равно P₂=0,04 бар, мощность установки N=50000 кВт, теплота сгорания топлива Q^p_н=30000 кДж/кг, а к.п.д. парогенераторов =0,80 в старой и 0,90 в новой установке. Потерями во всех остальных частях (кроме парогенератора) пренебречь.
