.pdfНагрузка от собственного веса:
нормативная 3120/6,76 = 462 кгс/м;
расчетная 462 ∙ 1,1 = 508 кгс/м.
В итоге с учетом собственного веса ригеля нагрузки следующие:
расчетная 7000 + 508 = 7508 кгс/м;
нормативная 6070 + 462 = 6532 кгс/м;
нормативная длительно действующая 5350 + 462 = 5812 кгс/м. Для ригеля применено смешанное армирование напрягаемой и
ненапрягаемой арматурой из стали класса Ат – V (ненапрягаемые стержни обрываются по длине и крепятся к пространственному каркасу).

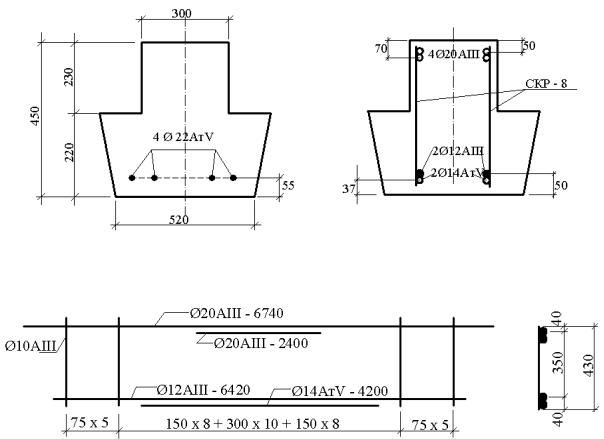

Состав и размещение арматуры показаны на схемах сечений и арматурных элементов (рис. 61).
Схема напрягаемой арматуры |
Схема ненапрягаемой арматуры |
Каркас СКР – 8
Рис. 61. Размещение арматуры
Статический расчет. Расчетная схема ригеля – однопролетная балка с шарнирными опорами, загруженная распределенной нагрузкой (рис. 62).
143
Рис. 62. Расчетная схема ригеля
Расчетные усилия:
максимальная перерезывающая сила (qсв = 0,508 тс/м; q = 7 тс/м)
Q |
0,508 6,6 |
2 7 0,38 |
7 5,7 |
26,95 тс; |
||||||||
|
|
|
|
|
||||||||
max |
2 |
|
|
|
|
|
2 |
|
|
|||
|
|
|
|
|
|
|
|
|||||
изгибающий момент в середине пролета |
||||||||||||
|
Mmax 26,95 3,3 |
0,508 3,32 |
||||||||||
|
|
|
|
|
|
|||||||
|
2 |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
||
|
0,38 |
5,7 |
|
7 2,852 |
||||||||
2 7 0,38( |
|
|
|
|
) |
|
|
|
41,57 тс∙м; |
|||
|
|
|
2 |
|
||||||||
|
2 |
|
2 |
|
|
|
|
|
|
то же для упрощенной расчетной схемы при равномерно распределенной расчетной нагрузке с учетом собственного веса
7,508 тс/м
Mmax 7,508 6,62 /8 40,88 тс∙м;
поправочный коэффициент для определения максимального момента по упрощенной расчетной схеме
к41,57/40,88 1,017.
Нормативные усилия:
от собственного веса ригеля (0,462 тс/м)
Mсв 0,462 6,62 /8 2,52 тс∙м;
от нормативной нагрузки (6,532 тс/м)
M н 6,532 6,62 /8 1,017 36,17 тс∙м;
от нормативной длительно действующей нагрузки (5,812 тс/м)
Mдлн 5,812 6,62 /8 1,017 32,18тс∙м.
144
Коэффициент условия работы высокопрочной арматуры АтV [2, табл. 24] γs6 для предварительно напряженной арматуры принимается в зависимости от относительной высоты сжатой зоны ξ
(для |
напряженной |
|
высокопрочной |
арматуры |
γs6 принимаем |
|||
равным 1). |
|
|
|
|
|
|
||
Относительная |
высота сжатой |
зоны определяется из фор- |
||||||
мулы (29): |
|
|
s6Rsp Asp Rs1As1 Rs2 As2 Rsc As |
|||||
|
|
x |
|
|
||||
|
h0 |
|
Rbbh0 |
|
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
или |
|
|
|
|
|
|
|
|
s6ks kc, |
|
|
|
где ks |
Rsp Asp /(Rbbh0); |
|
|
|
||||
kc (Rsc As Rs1As1 Rs2 As2)/(Rbbh0); |
|
|
||||||
s6 |
( 1)(2 |
|
1) ,[2,формула(27)]. |
|
|
|||
|
|
|
||||||
|
|
|
R |
|
|
|
|
Прочность нормальных сечений Расчеты ведутся со ссылками на СНиП 2.03.01 – 84 [2].
бетон В35; расчетное сопротивление бетона (табл. 13) с учетом γb2 = 0,9 (табл. 15)
Rb = 199 ∙ 0,9 = 179,1 кгс/см2 (19,5 ∙ 0,9 = 17,55 МПа)
А's = 12,56 см2 (4Ø20АIII); Rsc = 3750 кгс/см2 (табл. 22)
Аs2 = 2,26 см2 (2Ø12АIII); Rs2 = 3750 кгс/см2
Аs1 = 3,08 см2 (2Ø14АтV); Rs1 = 6950 кгс/см2 (табл. 22),
ненапряженная арматура
Аsp = 15,20 см2 (4Ø22АтV); σsp = 5500 кгс/см2, предварительно напряженная арматура, Rsр = 6950 кгс/см2 (680 МПа)
145
Рис. 63. Параметры расчетного сечения
Совместным решением уравнений относительно γs6 имеем
s6 |
|
(2 1) 2( 1)kc / R |
, |
|
|||
|
|
1 2( 1)ks / R |
а относительно ξ имеем
(2 1)ks kc . 1 2( 1)ks / R
Решение:
граничная относительная высота сжатой зоны [2, п. 3.12]
0,008Rb 0,85 0,008 17,55 0,7096;
sR Rsp 400 sp sр sp; sp 0[2,п.3.28];
σsp = 550 МПа; р = 84 МПа (см. исходные данные); γsp= 1 γsp;
|
sp |
0,5 |
84 |
(1 |
1 |
|
|
) 0,114 0,1; |
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
550 |
|
4 |
|
|
|
|
|
|
|
|
|
||||||||||
|
sp |
1 0,114 0,89; |
|
|
|
|
|
|||||||||||||||||
|
sp |
680 400 550 0,89 590МПа; |
|
|||||||||||||||||||||
|
sc,u |
500МПа ( в2 |
1); |
|
|
|
|
|
||||||||||||||||
|
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,7096 |
|
0,50; |
|||||||
|
|
sR |
|
|
|
|
|
|
|
|
|
|
|
0,7096 |
|
|||||||||
|
|
|
1 |
(1 |
|
) |
|
|
|
1 |
590 |
(1 |
) |
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
sc,u |
1,1 |
|
|
500 |
1,1 |
|
|
||||||||||||||
рабочая высота для основной арматуры |
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
h0 h a 45 5,5 39,5см; |
||||||||||||||||
|
b = 30 см; ks |
|
|
6950 15,2 |
0.498; |
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
179,1 30 39,5 |
|
|
|
|
|
kc 3750 12,56 6950 3,08 3750 2,26 0,081; 179,1 30 39,5
решение системы уравнений (η = 1,15, [2, п. 3.13]):
(2 1,15 1)0,4978 0,081 0,436; 1 2(1,15 1)0,4978/0,50
sp (2 1,15 1) 2(1,15 1)0,081/0,50 1,038;
12(1,15 1)0,4978/0,50
высота сжатой зоны по [2, формула (29)]
146
x 6950 1,038 15,20 6950 3,08 3750 2,26 3750 12,56 17,20см; 179,1 30
проверим правильность решения систем:
17,20/39,5 0,436;
s6 1,15 (1,15 1)(20,436 1) 1,038; 0,50
несущая способность нормального сечения [2, формула (28)]
Mu Rbbx(h0 0,5x) Rsc As (h0 a )
179,1 30 17,20(39,5 0,5 17,20)
3750 12,56(39,5 6) 44,33 105кгс∙см.
Вывод. Несущая способность нормального сечения выше расчетного усилия (Ммах = 43,5 тс∙м, см. статический расчет), резерв прочности составляет 1,9%. Ригель по прочности нормального сечения запроектирован корректно.
Проверка на ПЭВМ
Результаты проведенных вычислений подтверждаются расчетом по программе RNS (инструкция, см. прил. 3).
Ниже приведены распечатки:
бланка исходных данных;
результатов решения.
Исходные данные
|
|
|
|
h |
|
|
b |
|
|
h'f |
|
b'f |
|
hf |
bf |
|
|
|
||||||
|
|
|
45 |
|
|
30 |
|
|
0 |
30 |
|
22 |
|
|
52 |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rb |
|
|
σsc,u |
|
|
|
N |
|
|
|
|
|
||||
|
|
|
|
|
|
179,1 |
|
|
5000 |
0,85 |
|
4 |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M |
|
N |
|
e' |
|
My |
|
|
|
|
|
|||||
|
|
|
|
|
|
4157000 |
|
0 |
|
0 |
|
|
0 |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
h0 |
As |
Fp |
|
Rs |
|
|
η |
|
|
Rsc |
|
β |
|
|
σsp |
|
γ'sp |
|
γsp |
Δσsp |
b |
|||
6 |
12,56 |
1 |
|
3750 |
|
1 |
|
|
3750 |
1 |
|
0 |
|
|
0 |
|
0 |
0 |
0 |
|||||
39,5 |
15,2 |
0 |
|
6950 |
|
1,15 |
|
|
4000 |
0,8 |
|
5500 |
|
|
1,11 |
|
0,89 |
0 |
0 |
|||||
40 |
2,26 |
1 |
|
3750 |
|
1 |
|
|
3750 |
1 |
|
0 |
|
|
0 |
|
0 |
0 |
0 |
|||||
41,3 |
3,08 |
0 |
|
6950 |
|
1 |
|
|
4000 |
0,8 |
|
0 |
|
|
0 |
|
0 |
0 |
0 |
147
Результат (с пояснениями)
Несущая способность М |
4416603,0 кгс∙см |
|
Х (высота сжатой зоны) |
17,3484 см |
|
XL (нижняя граница отыскания) |
17,3481 см |
|
XG (верхняя граница отыскания) |
17,3488 см |
|
sum s (суммарное усилие в арматуре) |
93211,8 кгс |
|
NB (усилия сжатия в бетоне) |
93213,2 кгс |
|
Столбец σs - 3750 |
(напряжения |
|
7178,23 |
|
|
3750 |
в арматуре в рядах, |
|
6648,75 |
сверху вниз) |
|
Прочность достаточна. Резерв 6,25%.
Результаты проверки на ПЭВМ показали корректность выполненного расчетного анализа (в скобках результаты проверки на ПЭВМ):
высота сжатой зоны бетона 17,20 см (17,35 см);
коэффициент условия работы в преднапряженной арматуре
γs6 = 1,038 (7178,23/6950 = 1,033);
несущая способность сечения
Ми = 44,33 тс∙м (44,17∙10-5 кгс∙см).
Прочность наклонных сечений
Ригель свободно опирается на скрытую консоль колонны, размещенную в его подрезке, поэтому у опоры ригель является элементом с резко меняющейся высотой сечения [6, пп. 3.48; 3.49].
Для ригелей с подрезками на опорах производится расчет по поперечной силе для наклонных сечений, проходящих у опоры консоли, образованной подрезкой. При этом в расчетные формулы вводится рабочая высота h01 короткой консоли ригеля (рис. 64). Таким образом, в качестве расчетного принимается прямоугольное сечение с размерами b x h1, в котором действует поперечная сила Q от полной расчетной нагрузки (Q = Qmax).
Вертикальные стержни (4Ø14АIII) закладной детали СМН – 2 установлены в соответствии с [2, п. 5.58]. Если напрягаемая арматура располагается сосредоточено у нижней грани, то для предотвращения образования продольной трещины у торца необходимо установить дополнительную поперечную арматуру.
148
Сечение этой арматуры должно быть в состоянии воспринимать не менее 20% усилия в продольной напрягаемой арматуре нижней зоны опорного сечения:
As 0,2 Rsp Asp 0,2 6950 15,2 5,63 см2. Rs 3750
Приняты 4Ø14АIII с As = 6,16 см2; дополнительная поперечная арматура надежно заанкерена по концам.
Рис. 64. Опорный участок ригеля с подрезкой
Из минимума правой части формулы [2, (84)] формируется условие необходимости установки поперечной арматуры по расчету:
Qb3(1 n)Rbtbh01,
внашем случае (Qmax – см. статический расчет)
Q Qmax 26950 кгс > 0,6 ∙ 11,97 ∙ 30 ∙ 27,5=5925 кгс,
где Rbt = 13,3 ∙ 0,9 = 11,97 кгс/см2 [2, табл. 13; 15]; отсюда следует, что поперечное армирование в ригеле установлено по расчету, причем максимальный шаг хомутов определяется из того же условия [2, (84)].
Smax Rbtbh012 /Q 11,97 30 27,52 /26950 10,08 см.
Принятый шаг поперечных стержней (S = 75 мм) удовлетворяет как вышеполученному требованию, так и [2, п. 5.27].
Погонная несущая способность хомутов (Rs = 3000 кгс/см2;
Аs = 0,785 ∙ 2 = 1,57см2; [2, формула (81)]):
149
qs Rs As /S 3000 1,57/7,5 628 кгс/см.
Длина проекции опасной наклонной трещины ([2, формула (80)])
|
b2 |
(1 |
n |
|
f |
)R bh2 |
|||
С0 |
|
|
|
bt |
01 |
, |
|||
|
|
|
|
qs |
|
|
|
||
|
|
|
|
|
|
|
|
|
где п = 0 – отсутствие продольных сил (в том числе условия предварительного обжатия) в наклонном сечении, проходящем через входящий угол подрезки;
f = 0 – отсутствие сжатых полок;
b2 = 2.
|
2 11,97 30 27,52 |
||
С0 |
|
29,4 см. |
|
628 |
|||
|
|
Поперечное усилие, воспринимаемое бетоном сжатой зоны при срезе ([2, формула (76)]),
Qb b2(1 n f )Rbtbh02 ,
C
где С = 30 см (целое число шагов хомутов).
Qb 2 11,97 30 27,52 18105 кгс. 30
Несущая способность наклонного сечения
Qb Qs Qb qs C0 18105 628 29,4
36568 кгс > Qbmax 26950 кгс.
Условие прочности на действие поперечной силы [2, формула (75)] выполняется даже без учета наклонной арматуры.
В ригелях с подрезками у концов устанавливаются дополнительные хомуты и отгибы для предотвращения горизонтальных трещин отрыва у входящего угла подрезки. Эти хомуты и отгибы должны удовлетворять условию [6, формула (80)]:
Rs As 1 Rs As,inc sin
где h01, h02 – рабочая высота сечения короткой консоли подрезки и вне ее; дополнительных хомутов, расположенных
Q(1 h01 ),
h02
ригеля соответственно в Аs 1 – площадь сечения у конца подрезки; As,inc
площадь сечения отгибов, проходящих через входящий угол подрезки
(2Ø14АIII, As,inc = 3,08 см2).
150
Участок ригеля у подрезки длиной 155 см (см. рис. 64) предназначен для размещения закладной детали СМН – 2 и не снабжен поперечной арматурой каркаса СКР – 8; функции поперечного армирования на этом участке выполняют анкера закладной детали СМН – 2 4Ø14АIII. В таком случае площадь сечения дополнительных хомутов можно определить по формуле
As 1 (Rs As qs l)/ Rs ,
где Аs = 6,16 см2 площадь сечения 4Ø14АIII;
l = 15,5 см – длина зоны размещения СМН – 2.
As 1 (3750 6,16 628 15,5)/3750 3,56 см2.
Проверка условия [6, формула (80)], (h02 = 39,5):
3000 3,56 3000 3,08sin45 17212кгс > 26950(1 – 27,5/39,5) = = 8187 кгс; условие выполняется.
Перед выполнением проверки прочности наклонного сечения, проходящего через входящий угол подрезки, на действие изгибающего момента следует удостовериться на достаточность заведения за конец подрезки продольной растянутой арматуры в короткой консоли, образованной подрезкой (2Ø25АIII, см. рис. 64). Длина заведения должна быть не менее:
во-первых, lan [2, п. 5.14] или [6, п. 5.44]:
lan ( an Rs an)d and или 250 мм,
Rb
где d = 25 мм диаметр заводимой арматуры;
ап = 0,70; λап = 11; λап = 20; Rs = 3750 кгс/см2;
Rb = 199 кгс/см2 (без учета γb2).
|
|
lan |
(0,70 |
3750 |
11)25 605мм > 20 ∙ 25 мм; |
|||
|
|
|
||||||
|
|
|
|
199 |
|
|
|
|
|
во-вторых, 0 [6, п. 3.49]: |
|
|
|||||
|
|
|
2(Q Rs As 1 Rs As,inc |
sin ) |
||||
|
0 |
|
|
|
|
|
|
a0 10d, |
|
|
|
|
qs |
|
|||
|
|
|
|
|
|
|
|
где а0 – см. рис. 64, 65; а0 = 7 см; θ = 45°; d = 2,5 см;
Q = 26950 кгс – см. выше.
0 2(26950 3000 3,56 3000 3,08 sin45 )
628
7 10 2,5 63,01 см = 630,1 мм;
151
принятая в проекте длина заведения (800 мм, см. рис. 64) удовлетворяет приведенным выше требованиям.
Расчет по прочности наклонного сечения, проходящего через входящий угол подрезки, на действие изгибающего момента производится из условия:
M Ms Ms Ms,inс,
где М – момент в наклонном сечении с длиной проекции с на продольную ось элемента; Ms; Ms ; Ms,inc – моменты, воспринимаемые соответственно продольной и поперечной арматурой, а также отгибами, пересекаемыми рассматриваемым наклонным сечением, относительно противоположного конца наклонного сечения (в отсутствии отгибов Ms,inc = 0).
Рис. 65. Расчетная схема наклонного сечения на действие момента
Продольная арматура короткой консоли подрезки представлена горизонтальными стержнями, привариваемыми к опорной закладной детали ригеля, что обеспечивает ее надежную анкеровку на опоре, а значит и возможность учета с полным расчетным сопротивлением.
Невыгоднейшее значение длины проекции с определяется по несколько измененной формуле [6, п. 3.45]:
с |
Q Rs As,inc |
sin |
|
|
|
, |
|
qs |
|
||
|
|
|
