Классификация защит по быстродействию
Время отключения повреждения t складывается из времени срабатывания защиты t3 и выключателя tв: .
В системах сверхвысоких напряжений иногда требуется иметь c. При с. на долю релейной защиты в этих случаях остаетсяс. Такие малые времена срабатывания защиты при современной технике достижимы. В других, менее тяжелых случаях по технико-экономическим соображениям допустимо использовать защиты с большими временамиtз.
Быстродействующими считаются защиты, время срабатывания которых не превышает 0.1 с. Для микроэлектронных реле время срабатывания до 0.03 с, также как и для микропроцессорных защит.

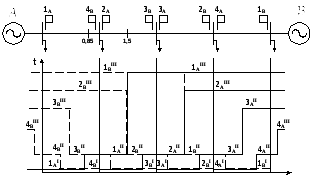

Защиты I, II, III ступеней
Первая ступень защиты действует без выдержки времени и защищает 0.80.85 от длины защищаемой линии. Ее время срабатывания складывается из времени отключения выключателя и времени срабатывания реле.
Для воздушных и элегазовых выключателей время отключения составляет с, а для масляных – до 0.2 с.
Вторая ступень действует до следующих шин: минимум – до шин следующей защиты, максимум – до шин подстанции. Время срабатывания второй ступени для всех защит берут равным 0.5 с, что приблизительно равно времени срабатывания двух выключателей и двух защит.
Отстройка третьей ступени ограничивается чувствительностью защиты и максимальной нагрузочной характеристикой. Время срабатывания третьей ступени выбирают по встречному ступенчатому признаку (по времени срабатывания источника).
Чувствительность. Коэффициент чувствительности для различных видов защит
Чувствительность характеризует устойчивость срабатывания защиты при КЗ в защищаемой зоне. Удовлетворение требований чувствительности в современных электрических системах часто встречает ряд серьезных затруднений. Так, например, при подаче по линиям больших мощностей на значительные расстояния токи КЗ в защите при учете возможных минимальных режимов работы станций и повреждений через значительные переходные сопротивления могут быть соизмеримы или даже меньше максимальных рабочих токов. Это приводит к невозможности применения в таких случаях наиболее простых защит, реагирующих на ток в месте включения защиты, и заставляет переходить на значительно более сложные и дорогие типы защитных устройств. С учетом опыта эксплуатации и уровня техники к защитам предъявляются определенные минимально необходимые требования в отношении чувствительности.
Чувствительность защит обычно оценивается их коэффициентом чувствительности . Для защит, реагирующих на величины, возрастающие в условиях повреждения (например, на ток),определяется отношением минимального значения воздействующей величины (тока) при металлическом КЗ в защищаемой зоне к установленному на защите параметру срабатывания (соответственно току срабатывания):
.
Для защит, реагирующих на величины, уменьшающихся в условиях повреждения (например, на полное напряжение), определяется, наоборот, отношением установленного на защите параметра срабатывания (соответственно напряжения срабатывания) к максимальному значению воздействующей величины (остаточного напряжения):
.
Для основных защит коэффициент чувствительности составляет примерно (для дистанционных и токовых защит;для дифференциальных защит). Для резервных защит коэффициент чувствительности обычно составляет.
В ПУЭ для каждого типа защит определен коэффициент чувствительности.
Максимальная токовая защита (МТЗ):
I ступень (ТО). Условия для выбора уставки срабатывания: трехфазное КЗ в конце линии. Коэффициент чувствительности определяется при междуфазном КЗ К(2) в начале линии
II ступень. (ТО с выдержкой времени). Уставка срабатывания: трехфазное КЗ в конце зоны резервирования. Коэффициент чувствительности определяется при междуфазном КЗ К(2) в конце своей линии/ на шинах следующей подстанции.
III ступень. (МТЗ по встречно ступенчатому признаку). Уставка срабатывания: трехфазное КЗ в конце зоны резервирования (по условию отстройки от максимального нагрузочного режима). Коэффициент чувствительности определяется при междуфазном КЗ К(2) в конце следующей линии.
