5.4. Тәжірибеден алынған мәліметтерді талдау

1. H-желдеткіштің толық тегеуріні деп аталатын, оның тудыратын қысымның жоғарылауы, оны дифференциалды манометр (16) анықтайды. мм. су. бағ.

2. N - желдеткіш қондырғысына кететін қуат:

(5.6)

мұн: U-тұрақты ток кернеуі , В

J-ток күші, A

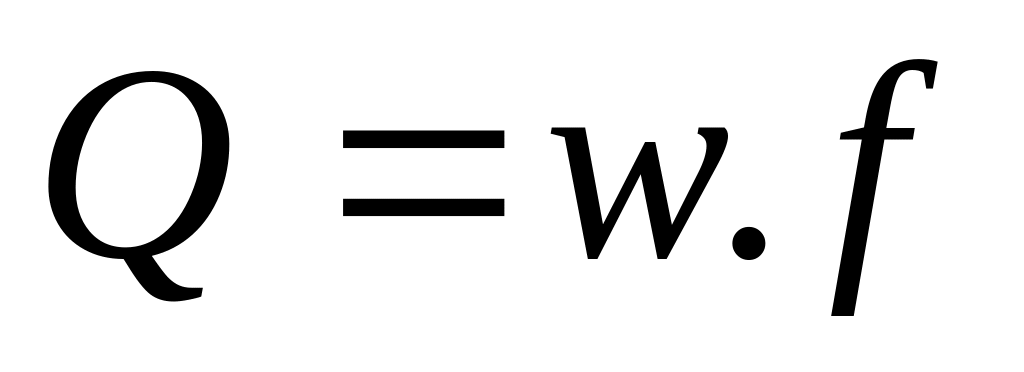

3. Q-желдеткіштің өнімділігі:

(5.7)

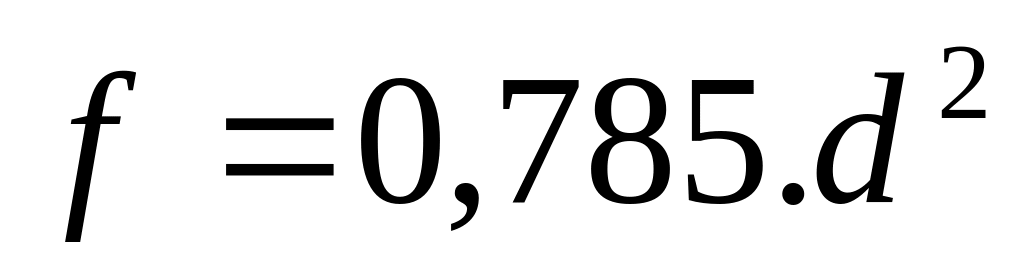

мұн: - құбырдың көлденең қимасының ауданы, м.

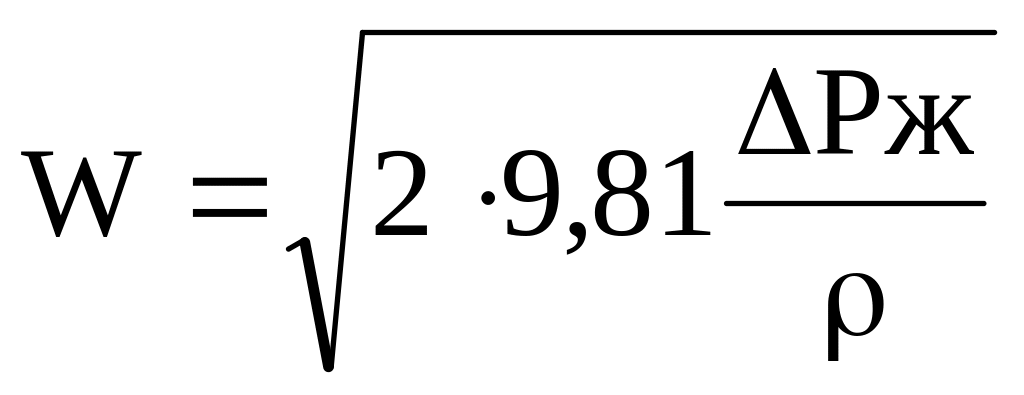

Сорушы құбыр жұтатын ауаның орташа жылдамдығын (W) келесі жолымен табады. Сорушы құбырдың осінде орналсқан Пито түтікшесіне (15) жалғанған диференциалды манометр (17) 5.2-сурет. Осы құбырдың ішіндегі қысымның (Р_ж) жылдамдығын көрсетеді. Құбырдың ішінен өтіп жатқан ауаның болмашы арнасы (м/с) былай табады:

(5.8)

мұн:  - ауа тығыздығы, кг/м³; 9,81 – еркін түсу үдеуі Р_ж қысым жыддамдығы, мм. су. бағ. н/м² -де. Турбулентті ағын үшін орташа жылдамдықтың максималды жылдамдыққа қатынасы шамамен 0,9 құрайды.

Осыдан сорушы құбырдағы ауаның орташа жылдамдығы:

мұн: d-сорушы құбырдың ішкі диаметрі.

Кесте 5.1. Байқау хаттамасы

№№ пп	Желдет- кіштің айналымы, айн/мин	диафрагма 7	Аспаптардың көрс				Есептелген шама
			H, мм су.бағ.	Pж, мм су.бағ	V, В	I, А	Q, м3/с	, %	N, Вт	Re
1	2	3	4	5	6	7	8	9	10	11
а) желдеткіштің сипаттамалары:
1
2
3
4
5
б) тордың сипаттамасы:
1
2
3
4
5

Ескерту

1. Желдеткіштің сипаттамасын анықтаған кезде тек қана ауаның бастапқы және соңғы шығыны үшін критериін анықтайды..

2. Тордың сипаттамасын анықтаған кезде тек диф.манометрлер 16, 17 және Q_C өлшейді.

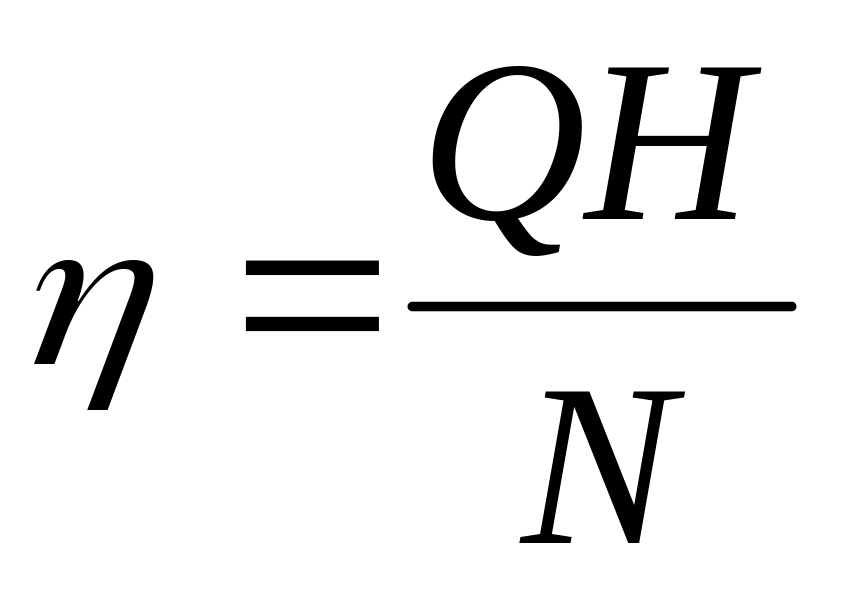

3. Желдеткіштің П.Ә.К.,(n) электр қозғағышпен бірге анықтайды:

(5.9)

мұн: Q-ауаның шығыны, м³/с

Н-желдеткіш тудыратын тегеурін н/м²

N-шығындалған қуат, Вт
