По
технологическому назначению различают
нагревательные и реакционные трубчатые
печи.Нагревательные
печи служат для нагрева и испарения
сырья. Печи этого типа могут работать
с однофазным сырьем в случае только
его нагрева или с двухфазным, если сырье
не только нагревается, но и частично
или полностью испаряется. Однако при
этом состав смеси не изменяется.В
реакционных трубчатых печах сырье не
только нагревается до определенной
температуры, но и подвергается коренным
превращениям, приводящим к изменению
состава исходного сырья (печи пиролиза,
дегидрирования, замедленного коксования
и др.).По
конструктивным признакам различают
печи коробчатые и цилиндрические, с
наклонным сводом и вертикальные (рис.
XI-2).
По
числу камер радиации печи могут быть
одно-, двух- и многокамерными. Трубы
могут быть расположены вертикально и
горизонтально.В
зависимости от места расположения
трубные экраны называют потолочными,
боковыми, подовыми, а в зависимости от
направления подвода тепла излучением
— одно- и двустороннего облучения.Резкий
рост производства нефтехимических
продуктов в последние годы привел
к созданию новых высокоэффективных
конструкций трубчатых печей:с
излучающими стенами из беспламенных
панельных горелок;с
настильным, объемно-настильным и
вертикально-факельным сжиганием
топлива;с
дифференцированным подводом воздуха;цилиндрических
секционных;цилиндрических
секционных с встроенной дымовой трубой.
Трубчатые печи выпускают в соответствии
с нормалью 0Н26-02-159—69 «Трубчатые печи.
Типы, параметры и основные размеры».2. Элементы конструкций трубчатых печей
Современная
трубчатая печь состоит из следующих
основных узлов: змеевика, гарнитуры,
каркаса, обмуровки и приборов для
сжигания топлива.Змеевик
трубчатой печи. В зависимости от
технологического процесса в трубчатых
печах применяют змеевики из труб
различного диаметра от 60 до 219 мм со
стенками толщиной от 6 до 15 мм. Трубы
для змеевиков изготовляют из углеродистой
и низколегированной стали, а также
из высоколегированной стали. Длина
труб достигает 18 м. Трубы соединены в
змеевик при помощи приварных калачей
или двойников, закрепляемых на концах
труб развальцовкой (рис. XI-3).
Применение
двойников для соединения труб между
собой позволяет легко осуществлять
чистку труб, но требует более тщательной
подготовки печи к эксплуатации (уп
Гарнитура
трубчатой печи.
пой
в
По
FG
и

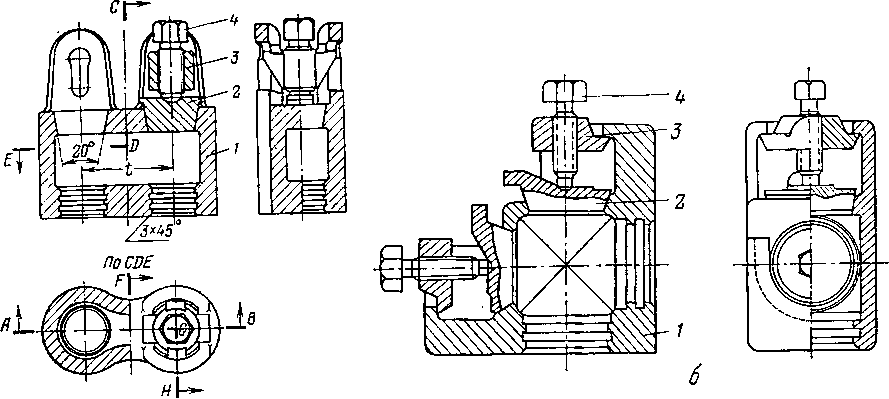

Рис.
XI-3. Двойник
двухтрубный
(а) и
угловой (б):
/
— корпус;
2 —
пробка;
3 —
траверса;
4 —
нажимной болт.
лотнение,
опрессовка). Соединение приварными
калачами применяют при паровоздушном
способе очистки труб от кокса.

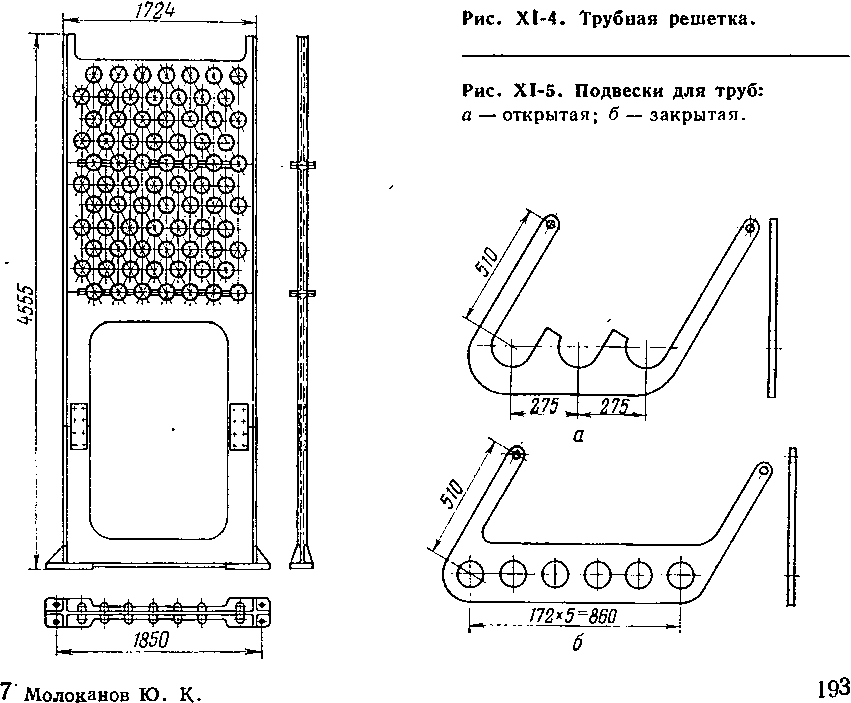

Для установки труб в печи служат трубные
решетки (рис. XI-4)
и
трубные подвески (рис. XI-5).Трубные
решетки изготовляют из чугуна или
легированных сталей. Иногда трубные
решетки покрывают теплоизоляцией.
Обмуровка
трубчатых печей.
Приборы
для сжигания топлива.
Каркас
трубчатой печи.

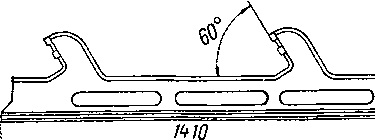

Рис.
XI-6. Подвеска
для кирпича.^Трубные
подвески предотвращают провисание
труб, находящихся в радиантной камере
печи. Они работают при высоких
температурах (около 1000 °С), и для их
изготовления используют жаропрочные
и окалиностойкие стали.К
гарнитуре печей относятся также
гляделки, взрывные и инспекционные
окна, лазы, обеспечивающие безопасную
эксплуатацию и наблюдение за
состоянием трубчатой печи. Эти элементысистему
вертикальных колонн, связанных между
собою горизонтальными и наклонными
балками, которые образуют жесткую
пространственную конструкцию. Каркас
печи воспринимает нагрузку от трубного
змеевика, трубных решеток и подвесок,
кровли, подвесного свода и стен печи,
обслуживающих площадок и других деталей.
В ряде случаев конструкция печи может
быть выполнена из жаропрочного бетона,
который воспринимает значительную
часть нагрузки. Элементы стального
каркаса печи вынесены из зоны высоких
температур и защищены от их воздействия
обмуровкой и тепловой изоляцией.
Обмуровка печи включает слой из фасонного
огнеупорно-изоляционного кирпича
толщиной до 250 мм и наружный слой тепловой
изоляции. Для придания прочности и
защиты от атмосферных воздействий
обмуровку снаружи закрывают стальным
кожухом. Применяют также печи с
монолитной обмуровкой из жаропрочного
бетона. Обмуровку крепят на специальных
подвесках и кронштейнах, которые
соединены с каркасом печи (рис.
Х1-6).Ъоковые поверхности кирпича иногда
выполняют волнистыми для* обеспечения
большей герметичности печи. Для
возможности теплового расширения
кладки устраивают температурные швы,
заполненные мягкой, легко деформируемой
тепловой изоляцией (например, асбестом).
Для сжигания жидкого топлива служат
форсунки, а для газообразного топлива
— горелки. Жидкое топливо распыливают
водяным паром, сжатым воздухом или
механически. В трубчатых печах нашли
применение в основном два первых способа
распыливания жидкого топлива. Форсунки
с паровым распыливанием требуют
относительно большого расхода пара
(до 0,6 кг на
1 кг
топлива) и создают больший шум, чем
форсунки с воздушным распыливанием.В
трубчатых печах применяют также горелки,
рассчитанные для работы на жидком и
газообразном топливе (рис. XI-7).В
печах с излучающими стенами топки для
сжигания газообразного^ топлива
применяют специальные панельные горелки
гарнитуры
делают из чугуна.
Кар-
кас
печи представляет собой
Рис.
XI-7. Форсунка
газомазутная:
/
— вентиляторный воздух;
— атмосферный
воздух;
— мазут;
1 —
газовый коллектор;
2 — шибер;
3 завих- ритель;
4 —
диффузор; 5 — сопло;
6 ~ корпус;
7 — наружная труба;
8 —
паромазутная головка;
9 —
внутренняя труба; 10
— газовая трубка;
11 —
шибер регистра.
