Боковая устойчивость и управляемость.
Для повышения запаса путевой устойчивости в систему бокового канала СДУ введен автомат путевой устойчивости – демпфер курса. Путевая статическая устойчивость самолета сохраняется во всем диапазоне чисел М. Зависимость коэффициентов путевой и поперечной статической устойчивости от угла атаки myв=f(α) и mxв=f(α) приведена на рис. 3. На скоростях Vпр более 800 км/ч и числах М=0,7-1,0 самолет обладает повышенной чувствительностью к созданию боковой перегрузки на отклонение педалей. Реакция самолета по крену на отклонение педалей на всех режимах полета при Пу ≥ 1,0 – прямая вплоть до углов атаки сваливания.
Для обеспечения поперечной управляемости используется совместное отклонение флаперонов и дифференциальное отклонение стабилизатора, последнее используется и для демпфирования по крену.
Балансировка при координированных скольжениях в горизонтальном полете отмечается малым расходом ручки по крену.
Для обеспечения поперечной управляемости на больших углах атаки в путевой канал СДУ введена перекрестная связь руля направления с поперечным отклонением ручки управления, а для увеличения угла атаки сваливания (α свал.) в систему поперечного управления на углах атаки более 25° введено механическое ограничение поперечного отклонения ручки на 1/3 хода в виде пружинного упора с усилием 7 кгс. При отказе демпфера крена и демпфера курса обеспечиваются достаточные для завершения полета и выполнения посадки характеристики боковой управляемости, при этом α доп.=10°.
myв δэл.зав. = f (α) δнос = f (α) β = ±2°
- 0,003
- 0,002
- 0,001
0
0,001
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М=0,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М=0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10
20 30 |
|
|
|
|
|
|
|
|
|
|
|
|
α |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М=0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СК-1
mхв δэл.зав. = f (α) δнос = f (α)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М=0,2 – 0,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М=0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,004
0,003
0,002
0,001
10 20 30
α

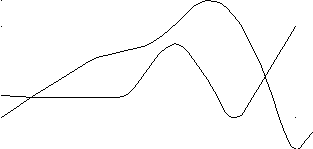

Рис. 3. Зависимость коэффициента путевой и поперечной статической устойчивости от угла атаки.
Для обеспечения хороших характеристик маневренности во всем допустимом диапазоне углов атаки на дозвуковых скоростях полета введены системы автоматического управления носками крыла и флаперонами по сигналу угла атаки. С увеличением угла атаки характеристики боковой устойчивости и управляемости сохраняются удовлетворительными, вплоть α доп.
На скоростях менее 400 км/ч и α ≥ 24° самолет обладает пониженной поперечной управляемостью. При выводе из крена на скоростях менее 400 км/ч во время выполнения маневров по границе срабатывания ОПР возможен заброс угла атаки более α доп.
Поэтому при выводе из крена контролировать угол атаки, не допуская превышения αдоп.
На углах атаки α > 28° вплоть до сваливания управляемость самолета отсутствует.
Аэродинамическая тряска возникает на углах атаки α=9°-5° при числах М=0,5-0,9 соответственно. При увеличении угла атаки интенсивность тряски возрастает и через Δα=2°-3° стабилизируется.
Характер тряски мягкий. Во всем диапазоне углов атаки тряска пилотирование не затрудняет и предупредительным признаком о приближении к α доп. служить не может.
При отключенной и отказавшей системе управления носками крыла пилотирование безопасно и особенностей не имеет до α доп. =10°.
Поведение самолета с отклоненными носками на 30° (шасси убраны, флапероны убраны) особенностей не имеет. Отказ управления носками и флаперонами на дозвуковых скоростях не вызывает эволюций самолета, требующих вмешательства летчика. Максимальное приращение перегрузки при этом ΔПу ≈ 0,5. Располагаемая угловая скорость по крену при увеличении угла атаки уменьшается, но остается достаточной до α доп. (более 20°/сек). Эффективность поперечного управления в горизонтальном полете обеспечивает угловую скорость крена ωх ≥ 1,5°/сек.
На взлетно-посадочных режимах с выпущенной механизацией крыла и шасси обеспечивается угловая скорость ω 1,0°/сек.
Характеристики устойчивости и управляемости самолета без подвесок и со всеми вариантами ракетного вооружения сохраняются приемлемыми до углов атаки:
а) для самолетов без подвесок или УР:
М |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
α доп. |
24 |
23 |
22 |
20 |
19 |
18 |
су доп. |
1,85 |
1,7 |
1,58 |
1,45 |
1,3 |
1,2 |
б) для самолетов с АБСП до 4000 кг или НР:
М |
0,5 |
0,7 |
0,85 |
α доп. |
20 |
18 |
16 |
су доп. |
1,61 |
1,5 |
1,35 |
Зависимость α макс = f (M, H) (с учетом ограничений по α доп. φмакс = 20° и Пуэ) и су бал = f (α, М) приведены на рис. 4 и 5.
