Эксплуатация системы Нарцисс-м.
-
Система единой индикации СЕИ-31-10 (Нарцисс) предназначена для индикации обзорной, прицельной, тактической и пилотажно-навигационной информации в виде изображения комплекса параметров по режимам полета на экранах двух индикаторов:
-
индикатора на лобовом стекле ИЛС-31, обеспечивающего при помощи коллиматорной оптической системы проецирование изображения в бесконечность и возможность его наблюдения летчиком на полупрозрачном зеркале на фоне внекабинного пространства;
-
индикатора прямой видимости (ИПВ) с монохромным (зелёным) свечением экрана.
-
Система Нарцисс индицирует информацию, поступающую от системы управления вооружением К-ДлАЭ, пилотажно-навигационного комплекса и бортовой аппаратуры приёма команд наведения и активного ответа.
-
Индикатор на лобовом стекле ИЛС расположен над приборной доской и предназначен для индикации электронным методом в зеленом цвете пилотажно-навигационной и обзорно-прицельной информации.
-
Электронный индикатор прямой видимости (ИПВ) расположен в правой средней части приборной доски и предназначен для индикации лётчику тактической информации.
-
На индикаторе ИЛС расположены:
-
кнопка ТЕСТ для проведения тест-контроля системы;
-
переключатель ДЕНЬ-НОЧЬ-СЕТКА, предназначенный для уменьшения яркости изображения на индикаторе в зависимости от уровня внешней освещенности (ДЕНЬ-НОЧЬ) и для высвечивания на экране индикатора неподвижной визирной сетки для прицеливания по визуально-видимой цели в режиме КОЛЛИМАТОР (при выходе из строя ИЛС);
-
ручка регулировки яркости, предназначенная для ручной регулировки яркости электронного изображения на экране ИЛС.
-
На индикаторе ИПВ расположены:
-
переключатель ТАКТ-ДУБЛ – для перевода информации с ИЛС на ИПВ в случае отказа ИЛС. В положении переключателя ТАКТ на ИПВ индицируется тактическая информация;
-
переключатель МЕТКА-ТРАССА. В положении МЕТКА индицируется метка цели, а в положении ТРАССА индицируется метка цели с индикацией предыдущей траектории. Яркость трассы при этом меньше яркости цели;
-
ручка ЯРК – для ручной регулировки яркости электронного изображения на экране ИПВ.
-
Информация, отображаемая на индикаторах ИЛС и ИПВ, распределяется по следующим основным режимам полета:
-
взлет – ВЗЛ;
-
маршрут – МАРШ;
-
маловысотный полет – МВП;
-
наведение – КН, БН, БП;
-
ОБЗОР;
-
ближний бой;
-
атака с применением управляемых ракет;
-
атака с применением стрелково-пушечного вооружения;
-
атака наземных целей;
-
коллиматор;
-
посадка - ПОС.
Для высвечивания пилотажно-навигационных информации служит переключатель режимов ВЗЛ-МАРШ-ПОС-Нрв на левом пульте.
Включение системы «Нарцисс» осуществляется выключателем ИНДИКАЦ на щитке питания.
-
Эксплуатация самолётного ответчика a-511.
-
Самолётный ответчик A-511 предназначен для решения задач управления воздушным движением (УВД) на трассах и в зоне аэродрома, а также для автоматической передачи наземным радиолокаторам (по их запросу) информации о номере самолёта, высоте полета и остатке топлива. Ответчик работает с наземными РЛС систем посадки, обнаружения и наведения. Дальность действия ответчика определяется типом наземной РЛС.
Ответчик A-511 имеет шесть режимов работы: ГОТОВ, РСП, УВД, УВД-М, П-35, БАН.
-
Режим ГОТОВ предназначен для обеспечения скрытности самолета при ведении боевых действий. В этом режиме ответчик включен и готов к работе, но ответные сигналы не передаются.
-
Режим РСП предназначен для работы с наземными РЛС. В этом режиме ответчик принимает сигналы диспетчерских и посадочных радиолокаторов и излучает в зависимости от запросного кода ответные сигналы, содержащие координатные и информационные коды.
Дальность действия ответчика A-511 в режиме РСП (ДРЛ) при работе с РЛС типа Е-533 на высоте 10000 м при полете от РЛС – 160 км, при полете на РЛС – 30 км.
-
В режиме УВД ответчик принимает запросные сигналы и излучает ответные, содержащие в зависимости от кода запроса информацию о номере самолета, высоте полета и остатке топлива.
Режим УВД-М полностью соответствует режиму УВД, только запрос осуществляется на международных частотах запроса и ответа.

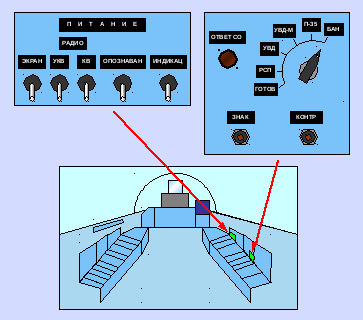

Органы управления и контроля системы А-511.
-
Режим П-35 предназначен для работы с обзорными РЛС типа П-35. В этом режиме ответчик излучает ответные сигналы, содержащие только координатный код.
-
Режим БАН предназначен для работы с бортовой аппаратурой приема команд наведения и самолетным радиолокационным ответчиком для выдачи информации индивидуального опознавания, высоты полета и остатка топлива.
-
Выбор режима работы A-511 производится согласно заданию на полет. Передача сигнала индивидуального опознавания осуществляется нажатием кнопки ЗНАК, а проверка работоспособности – кнопки КОНТР. Загорание лампы ОТВЕТ СО свидетельствует об исправности ответчика. Все органы управления A-511 расположены на щитке на правом борту кабины, а питание включается выключателем ОПОЗНАВАН на щитке питания.
-
При отказе ответчика (отсутствует загорание лампы ОТВЕТ СО на правом борту кабины) – доложить руководителю полетов.
