Отказы в системе дистанционного управления.
-
Непереключение режима работы сду при установке переключателя авт-полет-посад в положение авт.
Признак: на УСТ высвечивается сигнал ПЕРЕКЛ РЕЖИМ СДУ.
Действия: переключить режим управления вручную в соответствии с режимом полета – после взлета установить переключатель режимов СДУ в положение ПОЛЕТ, перед посадкой – в положение ПОСАДКА. После переключения режима сигнал на УСТ должен погаснуть. Допускается кратковременное (не более 3-х секунд) высвечивание на УСТ сигнала ПЕРЕКЛ РЕЖИМ СДУ при выпуске и уборке шасси.
-
Отказы в продольном канале сду, не сопровождающиеся отключением двух подканалов.
Признаки:
-
на пульте СДУ мигает 3-5 сек, а затем высвечивается кнопка-лампа. Мигание и высвечивание каждой кнопки-лампы может происходить как при мигающих других кнопках-лампах, так и при их высвечивании;
-
не высвечивается сигнал ДВА КАНАЛА СДУ на экране УСТ.
Действия:
-
нажать мигающую или горящую кнопку-лампу. В случае, если на пульте СДУ горят несколько кнопок-ламп, нажать также на те кнопки-лампы, нажатие на которые в течение полета на производилось. В случае, если замигала уже горящая кнопка-лампа, произвести её нажатие повторно. Погасание кнопки-лампы после нажатия означает, что отказ в СДУ ликвидирован;
-
в случае, если после нажатия кнопки-лампы продолжают гореть, продолжить выполнение задания, обращая повышенное внимание на работу СДУ.
ПРЕДУПРЕЖДЕНИЕ. Одновременное нажатие на две лампы-кнопки ЗАПРЕЩАЕТСЯ.

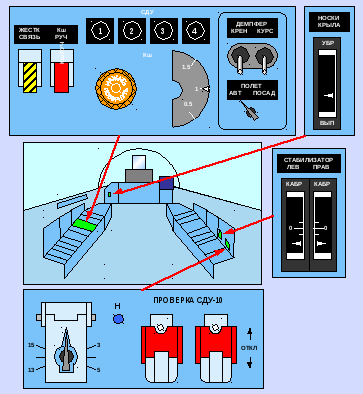

Органы управления и контроля СДУ.
-
Отказ одного подканала в канале крена или рулей направления.
Признаки:
-
на УСТ высвечивается сигнал РЕЗЕРВ БОК КАНАЛА, сопровождаемый речевой информацией: «Нет резерва бокового канала. Скорость менее 600 км/ч и угол атаки менее 10°».
-
на пульте СДУ может высвечиваться одна из первых трех кнопок-ламп.
Действия:
-
нажать горящую кнопку-лампу;
-
если после нажатия на кнопку-лампу продолжает высвечиваться сигнал РЕЗЕРВ БОК КАНАЛА, уменьшить скорость до V < 600 км/ч, угол атаки до α < 10°.
ПРЕДУПРЕЖДЕНИЕ. При высвечивании сигнала на УСТ ВКЛЮЧИ ДЕМПФЕР КУРСА необходимо включить демпфер курса и демпфер крена.
-
Отказ канала рулей направления.
Признаки:
-
на УСТ высвечивается сигнал ДЕМПФЕР КУРСА и сигнал ОЧЕРЕДЬ, свидетельствующий о наличии в очереди сигнала РЕЗЕРВ БОК КАНАЛА;
-
на щитке СДУ высвечиваются первые три кнопки-лампы.
Действия:
-
отключить ДЕМПФЕР КУРСА. Если отказ не сопровождается резкой эволюцией самолета, разрешается повторное включение выключателя ДЕМПФЕР КУРСА. Если при повторном включении отказ не снимается (продолжает гореть ДЕМПФЕР КУРСА и первые три кнопки-лампы), отключить ДЕМПФЕР КУРСА и изменить режим полета до значений V < 600 км/ч, α < 10°.
При отключении выключателя ДЕМПФЕР КУРС сигналы ДЕМПФЕР КУРСА, РЕЗЕРВ БОК КАНАЛА на УСТ и кнопки-лампы на пульте СДУ должны погаснуть.
Непогасание одной или нескольких кнопок-ламп при отключении демпфера курса свидетельствуют об отказах в других каналах СДУ.
ПРЕДУПРЕЖДЕНИЕ. Во время проверки работы СДУ после запуска двигателя перед полетом при отклонении ручки управления самолетом по крену и педалей в одну сторону и приложении усилий к педалям более 80 кгс возможно пересиливание рулевого агрегата демпфера курса и его отключение, сопровождаемое сигнализацией отказа. Повторное включение демпфера производить после снятия усилий с педалей.
