2.2.2. Механізм кристалізації
Експериментально доведено, що кристалізація відбувається у дві стадії:
зародження найдрібніших кристаликів — центрів кристалізації (перша стадія);
їх ріст (друга стадія).
Обидві стадії у різних місцях розплаву можуть відбуватись одночасно. Розрізняють два механізми зародження кристалів:
гомогенний, описаний вище, коли центри кристалізації виникають у однорідній рідині;
гетерогенний, коли центрами кристалізації стають тверді чужорідні частинки, наприклад, оксиди чи нітриди, розсіяні в рідкому металі.

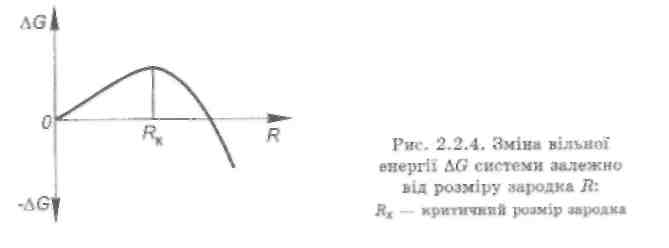

У переохолодженому металі зароджуються центри кристалізації у тих мікрооб'ємах, де найвпорядкованіше розташовані атоми. Розміри таких центрів дуже малі. Вони безперервно розпадаються і знову зароджуються. Очевидно, що зі збільшенням переохолодження рідкого металу сповільнюється хаотичний рух його атомів і окремі їх впорядковані угруповання стають стійкішими. Отже, переохолодження створює умови, при яких підвищується стійкість центрів кристалізації і зменшується їх мінімальний або критичний розмір. Критичним RK називається такий мінімальний розмір зародка R, який здатний збільшуватись при даній температурі. Якщо розмір зародка менший від критичного RK (рис. 2.2.4), він не ростиме, оскільки це призведе, врешті, до збільшення вільної енергії системи і такий зародок розчиниться у рідкому металі. Коли утворюється зародок більший від RK, то він стійкий і здатний рости, бо зі збільшенням його розмірів вільна енергія системи зменшується.
Іноді, щоб отримати бажану структуру, в розплавлений метал вводять незначну кількість чужорідної речовини — модифі-
катор. Модифікатори в одному випадку стають центрами кристалізації, в іншому, розчиняючись у рідкому металі, осідають на утворених кристаликах у вигляді тонкої плівки, яка заважає подальшому росту цих кристаликів.
Ріст кристалу зводиться до поступового збільшення розмірів зародка через приєднання нових атомів, що надходять із рідкого металу. Вільний ріст триває до моменту стикання з сусідніми кристалами. У місцях стикання ріст припиняється, але він продовжується у тих напрямах, де є вільний доступ рідини. В результаті утворюються кристали, що мають неправильну геометричну форму — кристаліти, або зерна.
2.2.3. Кінетика кристалізації
Результати кристалізації залежать від швидкості зародження центрів кристалізації (vK.a.) і швидкості їх росту (vP). Швидкість зародження vK.u. — це число центрів кристалізації, яке виникає в одиниці об'єму рідини за одиницю часу. Швидкість росту кристалу vP — це швидкість збільшення його лінійних розмірів (мм) за одиницю часу (мм/с).

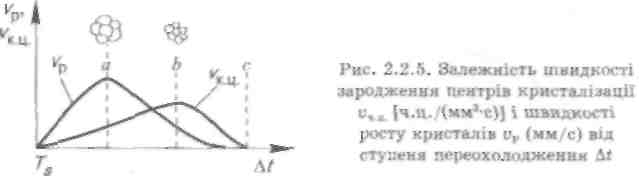

Німецький учений Г.Таман довів, що величини ик.„. і vp залежать від ступеня переохолодження А* (рис. 2.2.5). При теоретичній температурі кристалізації ts, коли At = 0, ик.ц. = 0 і vp = 0, процес не відбувається. З ростом At значення ик.ц, і vP збільшуються до максимуму, а потім зменшуються до нуля. Максимуми ик.ц. і Vp відповідають різним числовим значенням At.
Розміри зерен залежать від ступеня переохолодження. Після переохолодження металу до значення At, що відповідає
точці а (рис. 2.2,5), утворюються зерна великих розмірів, оскільки тоді швидкість зародження центрів кристалізації мала, а лінійна швидкість росту кристалів велика. При ще більшому переохолодженні (точка Ь), коли значення v* «• велике, a vP мале, отримуємо дрібні зерна. При значному переохолодженні (точка с) кристали взагалі не утворюються і твердий метал має аморфну структуру з невпорядкованим розташуванням атомів.
У виробничих умовах кристалізація ускладнюється різними факторами, серед яких: температура розливання рідкого металу у форми, його хімічний склад, напрямок потоку відведення тепла, наявність твердих частинок. Перелічені фактори можуть мати істотний вплив на форму та розміри зерен.
