Оформление текста

К тексту работы в виде рукописи предъявляются следующие требования. Рекомендуемый объём курсовой работы 30 страниц печатного текста без приложений (1800 знаков на странице - 29-30 строк по 62-64 знаков в строке). Курсовую работу представляют как правило в 1 экземпляре, печатают (чаще на принтере) на стандартной бумаге форма А4 (размер 210x297 мм). На компьютере обычно используют шрифт Times New Roman, стиль «обычный», 12-4 кегль, межстрочный интервал - 1,5. Размер полей: верхнего и нижнего - 20 мм, правого - 10 мм, левого - 25-30 мм. Размер абзацного отступа - 10 мм, отбивка заголовка -2 интервала.

Нумерация страниц сквозная арабскими цифрами в центре ниж­ней части листа. Страницы нумеруются, начиная с «Титульного листа», на титульном листе номер страницы не проставляется. Иллюстрации и таблицы, расположенные на отдельных листах, включают в общую нумерацию.

Каждый структурный элемент работы необходимо начи­нать с новой страницы. Заголовки глав записываются по центру страницы заглавными буквами полужирным шрифтом без переноса слов и точки в конце.

Разделы «Основной части» (без «Введение», «Заключение», и «Выводы») курсовых работ в пре­делах части нумеруются арабскими цифрами и записываются с аб­зацного отступа. Разделы (главы) «Обзор лите­ратуры», «Результаты исследований и их обсуждение» следует де­лить на подразделы и пункты. Пункты при необходимости могут де­литься на подпункты. При делении текста на пункты и подпункты не­обходимо, чтобы каждый из них содержал законченную мысль, обобщение.

Основные правила цитирования. Для подтверждения собственных доводов ссылкой на авторитет­ный источник или для критического разбора того или иного произве­дения печати используют цитаты. Правила ци­тирования требуют обоснованности его применения. Следует уточ­нить, не дублирует ли она основной текст, не подменяет ли развитие темы автором.

Цитировать автора можно только по его произведениям. Когда ис­точник недоступен, разрешается воспользоваться цитатой, опублико­ванной в каком-либо издании, предваряя ссылку на источник цитирова­ния словами [Цит. по:...].

Цитата должна точно соответствовать источнику по смыслу и фор­ме; знаки препинания подлинника и выделенные в нем слова (курсив, разрядка) должны быть сохранены. Допустимы следующие отклоне­ния:

-модернизация орфографии и пунктуации по современным прави­лам, если написание слов и расстановка знаков препинания не яв­ляются индивидуальной особенностью стиля автора, не выража­ют характерных признаков языка эпохи;

-развертывание произвольно сокращенных слов до полных с зак­лючением дополненной части слова в прямые скобки. Например: т[ак] с[казать];

-пропуск отдельных слов, словосочетаний, фраз в цитате при ус­ловии что, во-первых, мысль автора цитаты не будет искажена пропуском; во-вторых, этот пропуск будет обозначен многоточи­ем (многоточие допустимо не ставить, когда цитируются отдель­ные слова или словосочетания, кроме тех случаев, когда опуска­ется слово в середине цитируемого словосочетания);

- изменение падежа слов при цитировании отдельных слов и словосочетаний для подчинения их синтаксическому строю фразы, в которую они включены;

- замена формы выделения (например, курсива разрядкой), если технически невозможно воспроизвести выделение источника, но с оговоркой такой замены в предисловии или в примечании.

Оформление цитат. Цитаты обычно заключают в кавычки. Исклю­чения могут быть сделаны для стихотворных цитат. Цитату разделяют на абзацы точно так же, как в источнике, и наби­рают с абзацного отступа, если она состоит из нескольких абзацев или если надо подчеркнуть, что цитате придается особое значение.

Цитату начинают с прописной буквы:

• если и в источнике текст цитаты начинался с прописной, а цита­та включена в середину или в конец фразы, т.е. перед цитатой идет текст, заканчивающийся двоеточием;

• если в цитате опущены первые слова, но она начинает собой фразу;

• если в цитате опущены первые слова, но начальное слово цитаты — имя собственное.

Цитату начинают со строчной буквы:

• если в цитате нет пропуска слов в начале цитируемого предложе­ния, но она открывается не именем собственным и включена в синтаксический строй фразы (перед цитатой идет текст, не завер­шающийся двоеточием);

• если в цитате опущены первые слова, но она стоит в середине или в конце фразы и открывается именем нарицательным.

Табличный и графический способы изложения результатов исследования

Таблица — перечень сведений, числовых данных, приведенных в оп­ределенную систему. Таблицы используют при необходимости представить данные, для которых важно точное числовое значение, для отображения тенденций и пропорций целесооб­разнее использовать графики.

Цифровой материал, когда его много или когда имеется необходи­мость в сопоставлении и выводе определенных закономерностей, оформляют в виде таблиц. Таблица представляет собой такой способ подачи информации, при котором цифровой или текстовый материал группируется в колонки, отграниченные одна от другой вертикальными и горизонтальными линейками. По содержанию таблицы делятся на аналитические и неаналитические.

Аналитические таблицы — результат обработки и анализа цифровых показателей. Как правило, после таких таблиц делается обобщение в ка­честве нового (выводного) знания, которое вводится в текст словами: «данные приведенные в таблице позволяют сделать вывод, что...», «из анализа данных таблицы следует, что...» и т.п. Часто они дают возможность выявить и сформулировать опреде­ленные закономерности. В неаналитических таблицах помещаются не­обработанные статистические данные, необходимые только для инфор­мации или констатации (первичный материал).

Работа с таблицей требует творческого подхода. Основная задача — сделать ее как можно более наглядной и понятной для восприятия.

Составные части таблицы. Таблица состоит из номера и названия, головки столбцов, боковика (содержит головки строк), поля данных (содержит сведения, числовые данные), примечания.

Основные части таблицы разделяют тремя горизонтальными линия­ми. Первая линия расположена под номером и названием таблицы, т.е. над ее головкой, вторая — под головкой, т.е. над боковиком и полем, и третья — под боковиком и полем, т.е. над примечаниями. Вертикальные линии, отделяющие боковик от поля или разделяющие столбцы, приме­няют редко — они не нужны, если столбцы и их головки тщательно от­форматированы.

На каждую таблицу в тексте должна быть ссылка. Если таблица в тексте единственная, то пишут: (см. таблицу) и номер не ставят. Если в тексте более одной таблицы, то в ссылке приводят сокращение: (табл. 1). При повторной ссылке на одну и ту же таблицу пишут: (см. табл. 1).

Номер и название таблицы. Каждая таблица должна иметь уникальный номер и название. Таблицы нумеруют арабскими цифрами без зна­ка № и располагают в порядке первого упоминания в тексте (например, табл. 3), или в соответствии с главой (табл. 1.2). Слово «Таблица» и ее номер пишут на отдельной строке с выключкой вправо, иногда в одной строке с названием, отделяя от названия точкой и про­белом. В конце названия таблицы точку не ставят, если только следующий за названием пояснительный текст не входит в полное название таблицы. Если таблица без номера (единственная в книге, статье), то пишут только название таблицы.

Название таблицы должно быть лаконичным и информативным. Как правило, оно состоит из одного предложения. Название должно отражать в целом содержание таблицы. Не следует составлять наз­вания таблицы из перечня головок столбцов; предпочтительнее указать категорию или класс переменных, на которые таблица ориентирована.

Термины в названии таблицы должны соответствовать терминам в тексте. Если в таблице используются аббревиатуры, то и в основном тексте следует использовать такие же аббревиатуры (с расшифровкой при первом вхождении). Все встречающиеся в таблице аббревиатуры должны быть также расшифрованы в примечании к таблице.

Слово «Таблица», ее номер набирают специальным шрифтом (кур­сивом). Эти элементы выравнивают по правому краю таблицы. Назва­ние таблицы выделяют полужирным шрифтом и выравнивают по сере­дине. Последнюю строку названия таблицы отбивают от ее верхней ли­нейки на 1 пробел.

Головка. Названия столбцов определяют их содержание; каждый столбец таблицы, в том числе и боковик, должен быть снабжен голов­кой. Столбцы и их головки обычно используют для выражения зависимой переменной, представляемой в таблице. Таким образом, в столбце размещаются однотипные сравниваемые данные. Го­ловка состоит из слова или короткого предложения, описывающего со­держание столбца. При необходимости в нее помещают принятые еди­ницы измерения через запятую после слова или предложения, описыва­ющего содержание столбца.

Поскольку ширина страницы ограничена, в головках столб­цов разрешается использовать аббревиатуры и символы. Необ­ходимо иметь в виду, что сокращения слов (например, забол., б-ные, дн., средн., продолжит., положит, и т.п.) недопустимы, они пишутся целиком. Все аббревиатуры и символы, которые использованы в таблицах, должны быть расшифрованы в примечаниях к ней.

Для экономии места на общие элементы расположенных рядом столбцов объединяют в блок; при этом элементы головки, общие для каждого из столбцов, становятся головкой блока. Каждый входящий в блок столбец должен иметь собственную головку (подзаголовок).

Единицы измерения располагают в головке столбцов, если они отно­сятся только к одному них. Если единицы измерения — элемент, общий для двух столбцов или более, их следует вынести в головку блока. При этом единицы указывают через запятую после названия головки (под­заголовка). Подзаголовки более двух уровней использовать не следует. Столбец боковика в блок не входит.

Боковик таблицы. Крайний левый столбец таблицы называется бо­ковиком. Подобно всем остальным столбцам, боковик снабжен голов­кой. Он содержит рубрики — головки строк, представляющие собой слова или предложения, которые описывают содержание горизонталь­ных граф — строк, единицы измерения, относящиеся к строке, или све­дения об условиях эксперимента. В головках строк боковика обычно размещают независимые переменные. Названия единиц измерения в го­ловках строк отделяют от названий головок строк запятой.

Головки строк боковика должны содержать информацию, относящу­юся ко всей строке таблицы. Если в первых двух-трех столбцах табли­цы представлены не результаты, а постоянные величины или условия эксперимента, то эту информацию целесообразно перенести в боковик, используя соподчинение головок строк. Подчиненные головки строк называют подзаголовками; уровни подчинения обозначают абзацными отступами.

Не допускается оставлять головку столбца без названия. Следует избегать вертикальной графы «Номер по порядку», в боль­шинстве случаев ненужной. Весьма осторожно нужно обращаться и с вертикальной графой «Примечание». Такая графа допустима только в тех случаях, когда она содержит данные, относящиеся к большинству строк таблиц.

Поле данных. Поле таблицы может содержать числа, текст или сим­волы. Характер информации, которую намерен представить автор, дол­жен быть понятен из названия таблицы. Каждый элемент информации должен быть расположен на пересечении вертикальной и горизонталь­ной граф, образующих поле (графо-клетку) таблицы. Не допускается в одной графо-клетки наличия двух и более значений. Например: - 17 (15%).

Выравнивание содержимого столбцов. Содержимое всех столбцов таблицы, включая головки столбцов, выравнивают однооб­разно: по левому, либо правому краю или центру столбца. В таблицах, занимающих более одной страницы, целесообразно выделять все столбцы, расположенные между первой и второй линейками (головка таблицы или «шапка»), и автоматически переносить их в начало каждой следующей страницы. Строки текста в по­лях располагают не по нижней, а по верхней линии.

Числовые данные. Если столбец содержит только числовые данные, их выравнивают по десятичному символу (запятой). Если все числовые данные столбца содержат общий эле­мент (например, символ ±), их выравнивают по нему. Формат чисел не должен иметь двоякое чтение. В столбцах с однородными данными числа в колонке ставят таким образом, чтобы единицы располагались под единицами, десятки под де­сятками, сотни под сотнями и т.д.

Числа, подлежащие суммированию, предпочтительнее представлять в столбцах, а не в строках. Если в рубрике «Всего» или «Итого» столб­ца или строки приведена неточная сумма содержащихся в них данных, причину следует объяснить в примечаниях к таблице (например, «При­веденная сумма не совпадает с истинной из-за того, что значительная часть исследуемых выбыла из клинического испытания до его заверше­ния»).

Текстовые данные. Если в поле таблицы вводят текстовые данные, необходимо, чтобы они были максимально сжатыми и четкими. Дан­ные, занимающие несколько строчек, следует выровнять по левому краю столбца; межстрочный интервал должен быть одинарным.

Пустые поля. Таблица может содержать пустые поля, т.е. поля, для заполнения которых у автора нет данных. В ячейке ставят прочерк (-), показывающий, что данные не помещены в поле преднамеренно. В таблицах, содержащих количественные данные со знаками «+» и «-», прочерк заменяют другим символом или аббревиа­турой. В связи с тем, что символы, используемые для заполнения пус­тых полей, могут иметь различное значение, даже прочерк следует опре­делить в примечании к таблице; например, «Прочерк (-) обозначает от­сутствие данных».

Оформление таблиц. В таблицах допускается применять меньший раз­мер шрифта, чем в тексте работы. При оформлении таблицы, следует помнить, что головки строк мо­гут иметь больше уровней соподчинения, чем головки столбцов.

Головки боковика, блоков столбцов, столбцов и названия строк в таблице, а также текстовые данные во всех полях должны начинаться с прописной буквы. Названия подчиненных строк (второго, третьего уровней) пишутся: а) со строчной, если с вышестоящей строкой образу­ется одно предложение; б) с прописной, если это самостоятельное пред­ложение.

Начальные слова в боковике и полях пишут с прописной буквы да­же в том случае, если они образуют с заголовком, помещенном в голов­ке над боковиком, одно предложение. Начальные слова в боковике пи­шут со строчной буквы только в том случае, если с вышестоящей стро­кой боковика они образуют одно предложение.

Основное правило — избегать разно­боя в применении прописных букв при употреблении терминов в тексте. Второе правило — сделать таблицу визуально простой для восприятия.

Обозначение единиц измерения. Если значения всех представлен­ных в таблице данных выражены в одной и той же единице измерения, ее указывают через запятую после названия таблицы.

Расположение таблицы. Таблицы располагают по возможности ближе к первому упоминанию (ссылке) о них в тексте. Ссылки на таблицы бывают прямыми и косвенными. Например: «Данные, приве­денные в таблице 3, показывают...» (прямая ссылка); «Полученные данные (табл. 3) показывают...» (косвенная ссылка).

Стандартное расположе­ние таблицы — в начале или конце страницы. Название таблицы следует отбивать от предшествующего текста на один межстрочный интервал; такую же отбивку делают между последней строкой примечания к таблице и первой строкой следую­щего за ней текста. Таблицы чаще всего выравнивают горизонтально по центру расстояния между полями на доступном простра­нстве.

Расположение таблицы чаще лимитируется ее шириной, чем высо­той. Таблицы, которые из-за большой ширины не помещаются на стан­дартной странице, располагают в альбомной ориента­ции).

Размер таблицы гораздо проще уве­личить по вертикали, тогда часть таблицы перейдет на следующую страницу. В Word это делают так: поставить курсор на нижней строке страницы, затем в меню «Таблица» выбрать опцию «Разбить таб­лицу». При этом на каждой новой странице повторяют номер таблицы (но не ее название), сопровождая его надписью «Продолжение табл. 1.1», а также головки столбцов или строку с пронумерованными графами. При переносе таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят.

Таблицы каждого приложения должны иметь собствен­ную нумерацию арабскими цифрами. В тек­сте ссылка на них приводят с добавлением перед номером обозначения приложения (пример: Приложение А, табл.1) .

Сноски, относящиеся к таблице, даются под таблицей, а не в конце страницы.

Вывод — упрощенный вариант таблицы. Основные различия между таблицей и выводом заключается в том, что графы таблицы разделяют­ся линейками, а графы вывода — пробелами. Вывод отличается тесной связью с текстом и, как правило, не имеет нумерационного заголовка.

По сравнению с таблицами выводы проще для набора и занимают меньше места. Это во многих случаях делает желательным перевод простых таблиц в выводы.

До обработки:

Таблица 2

Основные фазы цикла сердечной деятельности

Фаза	Время, с
Табличный и графический способы изложения результатов исследования 11 Оформление библиографического аппарата 19 Книги (монографии, руководства, учебники или учебные пособия) 19 Ссылки на электронный ресурс 19	0,1 0,33 0,37

После обработки:

Цикл сердечной деятельности разделяют на три основные фазы, ко­торые в секундах составляют:

Табличный и графический способы изложения результатов исследования 11

Оформление библиографического аппарата 19

Книги (монографии, руководства, учебники или учебные пособия) 19

Ссылки на электронный ресурс 19

.

Графики и диаграммы. Для иллюстрации сопоставимости результа­тов исследования часто используют рисунки (графики, диаграммы и фотографии).

График показывает отношения между двумя величинами, одну из которых (независимую переменную) обычно откладывают на горизон­тальной (ось X, или ось абсцисс), а вторую (зависимую переменную) — на вертикальной оси (ось Y, или ось ординат). Цифры шкал наносят слева от оси ординат и под осью абсцисс. При составлении надписей следует применять принцип — минимум надписей на графиках. Все пояснения, указания и другие надписи должны быть вынесены в подрисуночную подпись.

Буквенное обозначение и единицу величины пишут над числами шкалы ординат и под осью абсцисс справа вместо последнего числа шкалы. Надписи не должны выходить за пределы графика. Единицу ве­личины пишут прямым шрифтом и отделяют от буквенного обозначе­ния величины запятой.

Количество знаков (цифр) в числах шкалы должно быть минималь­ным, для чего используют приставки для образования кратных или дольных единиц. В тех случаях, когда дробные числа шкалы многозначны (при безразмерных величинах), вводится в наименова­ние величины постоянный множитель 10 (например, вместо 0,00001 следует писать Ах10^-5). Если шкалы начинаются с нуля, то нуль на их пересечении осей ставится 1 раз. Во всех других случаях ставят оба зна­чения. Характерные точки графиков (результаты опытов, точки переги­бов) изображают маркером. Их на графике оставляют в минимальном количестве.

Графики могут быть линейными, полулогарифмическими и логариф­мическими. Для изготовления наиболее прост линейный график, два других - сложные, для их создания необходимы профессиональные компьютерные программы.

График различают только маркеры, начертание линий одинаковое. Маркеры в 3 раза больше, чем толщина линий, все интервалы между метками равные.

Смысл разметки шкалы - показать тип шкалы, а не указать каждое значе­ние точки на графике. Метки делений на осях должны быть подписаны - обычно числами. Первая метка должна стоять в начале оси, остальные - через равные интервалы, а не только на конце оси. На конце оси метка должна присутствовать, но может быть не подписана. Количество меток на оси должно быть достаточным для того чтобы читатель мог легко представить себе значение каждой точки на графи­ке, но в то же время ось не должна быть перегруженной. На линейной шкале все метки должны быть одинаковой длины.

Каждая ось должна быть подписана. В подписи следует указывать измеряемую величину и единицы измерения. Сначала пишут название измеряемой величины, а после него - единицы измерения в системе СИ через запятую (например, «Температура тела, °С»), Исключение составляют единицы измерения безразмерных переменных, например число случаев, отношение двух величин, рН. Подписи осей должны быть короткими. При необходимости вводят аббревиатуру, которую расшифровывают в подрисуночной подписи.

Подписи к осям необходимо располагать вне поля графика. Подпись к оси X обычно располагают под ней, параллельно оси X, и выравнива­ют по центру. Подпись к оси Y располагают вертикально снизу вверх (параллельно оси Y), выравнивают по центру оси Y.

График можно строить по точкам (интерполяция) или путем ап­проксимации. Линии, построенные методом аппроксимации, не имеют углов и могут не проходить через точки графика. Кривые не должны выступать за первую и последнюю точки на графике.

Рисунок не рекомендуется загромождать надписями. Удобнее де­лать обозначение элементов графика в подрисуночной подписи с указа­нием соответствующих цифр или маркеров (рис. 1).

Диаграмма - один из способов графического изображения зависи­мости между величинами. Диаграммы составляют для наглядности ре­зультатов анализа массива данных, графического изображения статис­тических данных при помощи линий или геометрических фигур. Разли­чают столбиковые, секторные, циклические, целевые, радиальные, пи­рамидальные диаграммы и диаграммы Венна. В соответствии с формой построения различают диаграммы плоскостные, линейные и объемные. Наибольшее распространение получили линейные диаграммы, а из плоскостных — столбиковые (ленточные) и секторные. В работе следует придерживаться единообразия в выборе диаграмм. Заметим, что одинаковые показатели должны иметь одинаковую штриховку или заливку.

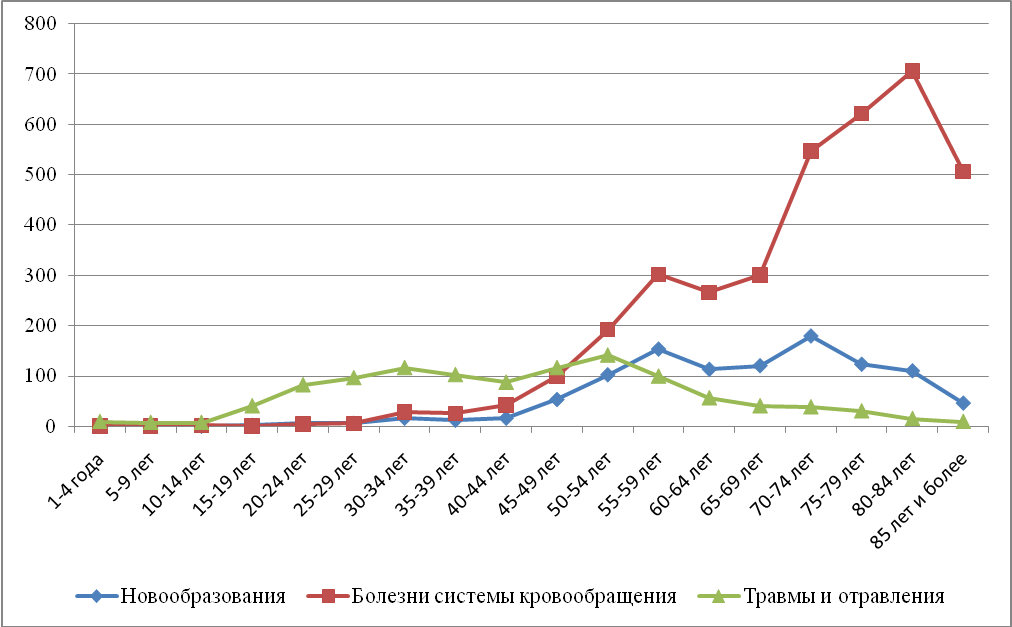

Рис. 1. Повозрастные коэффициенты смертности (2009 г.)

Столбиковую диаграмму используют для изображения качествен­ных и порядковых данных, а также в тех случаях, когда одна из осей не является шкалой, секторную диаграмму — для иллюстрации частей це­лого, циклическую — изображения процессов, имеющих продолжитель­ный цикл, целевую — шагов, ведущих к намеченной цели, радиальную — связей элементов с основным элементом, пирамидальную — базисно-надстроечных связей, диаграмму Венна — иллюстрации областей перек­рывания элементов. Гистограмму используют для изображения частот­ных распределений. Требования к оформлению диаграммы аналогичны рисункам.

Отражение статистической информации. Изображение уровня дос­товерности и количества наблюдений. На графиках и столбиковых ди­аграммах можно изображать случайную ошибку — при помощи тонкой вертикальной линии, ограниченной сверху и снизу короткими гори­зонтальными черточками и выровненной по центру маркера или столб­ца (рис 2.). В подрисуночной подписи необходимо указать, что обозначает эта линия: стандартное отклонение, стандартную ошибку средней, довери­тельный интервал или диапазон значений. Количество наблюдений также желательно указывать в подрисуночной подписи. Не следует указывать количество наблюдений рядом с маркерами или внутри столбиков.

Рис.2 Распределение публикаций по проблемам медицинской помощи в специализированных журналах.

1 — Клиническая медицина; 2 — Здравоохранение Российской Федерации;

3 — Терапевтический архив; 4 — Медицинская помощь.

Значение различий. На столбиковых диаграммах статистически зна­чимое различие между столбиками можно показать специальным знач­ком (обычно это астериск «*»), его помещают над тем столбцом, кото­рый отличается от остальных. Значок не ставят над столбиком, отража­ющим контрольную группу, а также между столбиками. Не следует прямо на графике или диаграмме указывать величину р. Лучше ставить знач­ки и давать им объяснение в подрисуночной подписи (например, *р <0,01). При статистически незначимых различиях указывать этот факт специально не следует. Наличие значка говорит о различии, если его нет — нет и различий.

Все графики и диаграммы в работе следует выдерживать в од­ном стиле. Они по возможности должны иметь одни и те же шкалы и размерности. Например, если одну и ту же переменную упоминают в нескольких графиках (диаграммах), то ее надо обозначать одинаково. Подписи оси Y на всех графиках должны иметь одно и то же направле­ние.

Несколько связанных между собой по смыслу диаграмм можно ком­бинировать на одном рисунке, располагая их рядом и/или одну под дру­гой. На комбинированной диаграмме следует избегать дублирования обозначения осей и шкал. Такие диаграммы должны быть выдержаны в одном формате. Шкалы и одинаковые переменные необходимо обозна­чать одинаково.

Каждую диаграмму в комбинации необходимо обозначать короткой надписью или букввй (строчной или прописной). Эти обозначения сле­дует располагать в одном и том же месте на всех диаграммах (желатель­но в левом нижнем углу).

Подрисуночную подпись составляют так, чтобы для понимания ри­сунка не надо было обращаться к тексту. Подрисуночная подпись к гра­фику обычно состоит из четырех частей: краткого названия, поясняю­щего смысл графика; фраз, касающихся деталей эксперимента; расшифровки символов и сокращений на рисунке; объяснения статистических сравнений. Если диаграмма выполнена с помощью MS Excel или подобных программ, то подрисуночную подпись надо форми­ровать под диаграммой в соответствии с ранее приведенными указанями.

В подписях под микрофотографиями должны быть указаны метод окраски и увеличение, которое дается двояко: Ув. 100 или Х100.

Надписи на иллюстрациях. Текстовых надписей на иллюстрациях должно быть минимальное количество. Большинство надписей реко­мендуется переносить в подпись под рисунком, заменяя их ссылочными цифрами или буквами (по часовой стрелке).

Надписи на рисунках, взятых из иностранных книг или журналов, должны быть переведены на русский язык, а рисунок должен иметь ссылку а источник.

Ссылки на иллюстрации. На все иллюстрации должны быть ссылки в тексте либо в виде заключенной в круглые скобки подписи: (рис. 25), либо в виде оборота типа: «...на рисунке 25 представлено..». Не следует давать в тексте ссылки на иллюстрации в виде са­мостоятельных фраз, повторяющих подрисуночную подпись. Иллюст­рации должны иметь последовательную «сквозную» порядковую нумерацию, еди­ную по всей работе. Применяют обычно арабские цифры без зна­ка №. Если в тексте одна иллюстрация, ее не нумеруют. Не допускается нумерация с литерами (например: Рис. 1 и Рис. 1а; правильно: Рис. 1, Рис. 2 и т.д.). Кроме порядковых номеров, ко всем иллюстрациям долж­ны быть подрисуночные подписи, разъясняющие их содержание. Слово «рисунок» пишут сокращенно, если рядом стоит цифра (рис. 1); если дается ссылка на рисунок, не имеющий номера, пишут: (см. рисунок). Пометку «см.» употребляют при повторных ссылках на иллюстрацию (например, см. рис. 3).

Ссылка на деталь рисунка, имеющую буквенное (а, б, в) дается следующим образом: (рис. 3, а). Если в тексте дается ссылка на несколько иллюстраций, слово «рис.» пишут только один раз. Например: «Как видно на рисунках 2, 3 и 5...» или « приведенные данные (рис.7-9) свидетельствуют о...» (если ссылка на несколько рисун­ков подряд).

Оформление библиографического аппарата

Изученная и использованная студентом научная литерату­ра, диссертации, архивные документы обычно помещают в специаль­ный раздел работы, который называют «Список литературы». Действие ГОСТа 7.1-2003 «Библиографи­ческая запись. Библиографическое описание» на оформление библиог­рафических ссылок не распространяется.

Для библиографического описания используют сведения, разме­щенные на обороте титульного листа издания. Для идентификации ис­точника обычно отбирают основные данные: автор, название источника или его части, название источника (если приводится его часть), ответ­ственность, место, название издающей организации, год издания, стра­ницы. Приведем основные типы библиографических ссылок на науч­ные источники.

Книги (монографии, руководства, учебники или учебные пособия)

Один, два или три автора

Платонов А.Е. Статистический анализ в медицине и биологии: задачи, терминология, логика, компьютерные методы. - М.: Изд-во РАМН, 2001.-52 с.

Петри А., Сэбин К. Наглядная статистика в медицине / Пер. с англ. А.Б. Тополева. — М.: ГЭОТАР-МЕД, 2003. - 144 с.

Четыре автора и более

Иванов И.И., Петров П.П., Сидоров С.С. и др.¹ Медицинские технологии и программа внедрения. -М.: ГЭОТАР-Медиа, 2006. - С. 21-27.

Под заглавием

Социология медицины: учеб. пособие / Г. В. Осипов¹ и др.; под ред. Г.В. Осипова, Л.Н. Москвичева. - М.: Аспект-Пресс, 1996. - 461 с.

Основы высшей математики и математической статистики: учеб. для студ. мед. и фармац. вузов /Сост. Т. В. Павлушков и др. - М.: ГЭОТАР-МЕД, 2003. - 424 с.

Многотомное издание

Блонский П.П. Избранные психологические и педагогические произведения: в 2 т.— М.: Педагогика, 1979. — Т. 2. — С. 260-266.

Руководство по гематологии: в 3 т. / Под ред. А. И. Воробьева. — М.: Ньюди мед, 2002. —Т. 1. — 280 с.

Доказательная медицина: ежегод. справ.: Пер. с англ. — М.: Медиа Сфера, 2002. — Вып. 1. — 1399 с.

Ссылки на статью из сборника или журнала, главу из книги

Драгун И.А. Возможности взаимодействия методов математики и клиничес­кой медицины // Науковедение: фундамент, и прикл. проблемы: сб. науч. тр. — Красноярск, 2002. — Вып. 1. —С. 188-190.

Государственный доклад о состоянии здоровья населения РФ в 2003 году // Здравоохр. Рос. Федерации. — 2005. — № 6. — С. 13-14.

Ссылки на диссертацию, автореферат диссертаций

Панюшин К.А. Соотношение клинических вариантов астенического синдро­ма периода последствий черепно-мозговой травмы, место и роль психотерапии в их лечении: автореф. дис.... канд. мед. наук. — СПб., 1998. — 24 с.

Ссылки на электронный ресурс

Под автором

Даль В.И. Толковый словарь живого великорусского языка Владимира Даля [Электронный ресурс]. — М.: ACT [и др.], 1998. — 1 электрон, опт. диск (CD-ROM).

Gillies D. Benzodiazepines alone or in combination with antipsychotic drugs for acute psychosis / D. Gillies [et al.] // Cochrane Database of Systematic Reviews: Reviews [Электронный ресурс]. — [Б. м.]: John Wiley & Sons Ltd, 2005. - UK DOI: 10.1002/14651858. CD003079. pub2. - Электрон, опт. диск (CD ROM).

Под заглавием

Российская академия наук. Отделение геологии, геофизики, геохимии и гор­ных наук // Вестник ОГГГГН РАН [Электронный ресурс] / Объед. ин-т физи­ки Земли им. О.Ю. Шмидта Рос. акад. наук. — Электрон, журн. — М.: Изд-во ОГГГГН РАН, 1997. - 4 дискеты.

Oxford interactive encyclopedia [Электронный ресурс]. — Электрон, дан. и прогр. — [Б. м.]: The Learning Company, 1997. — 1 электрон, опт. диск (CD- ROM).

Ресурсы удаленного доступа

Исследовано в России [Электронный ресурс]: Многопредмет. науч. журн. / Моск. физ.-техн. ин-т. — Электрон, журн. — Долгопрудный: МФТИ, 1998. — Доступ к журн.: http:// www. zhurnal. mipt. rssi. ru.

Российская государственная библиотека [Электронный ресурс]. — Электрон. дан. — М.: Рос. гос. б-ка, 1997. — Доступ: http://www.rsl.ru, свободный.

Российский сводный каталог по HTJI [Электронный ресурс]: База данных о зарубеж. и отечеств, кн. и зарубеж. период, изд. по естеств. наукам, технике, сел. хоз-ву и медицине, поступившие в организации-участницы автоматизирован­ной системы Рос. свод. кат. по науч.-техн. лит. — Электрон, дан. (3 файла). — М., [1999]. — Доступ: http://www.gpntb.ru/win/search/help/rsk. html.

Электронный каталог ГПНТБ России [Электронный ресурс]: База данных содержит сведения о всех видах лит., поступающей в фонд ГПНТБ России. — Электрон, дан. (5 файлов, 178 тыс. записей). — М., [199-]. — Доступ: http://www.gpntb. ru/win/search/help/el-cat.html .

Cсылки на статьи из иностранных журналов и других периодических паданий

Bocchi Е.Л. Application of the principles of evidence-based medicine in programs to assess high-cost procedures and medications // Arq. bras, cardiol. — 2001. — Vol. 4. - P. 343-346.

Statistical guidelines for contributors to medical journals / D.G. Altman et al. // IIlit. Med. J. - 1983. - Vol. 286. - P. 1489-1493.

Ссылки на книги на иностранных языках

People and Performance / Ed. P. Druker. — N. Y., 1977. — 134 p.

Otto B. Volksorganisches Denken . — Berlin: Lichterfelde, 1925. — 302 s.
