8.1 Изготовление изделий каландрованием
Каландрование — это технологический процесс получения плоского бесконечного полотна определенной ширины и толщины, осуществляемый за счет деформации расплава полимера в зазоре между вращающимися валками. Методом каландрования получают пленки, тонкие листы из жесткого или пластифицированного поливинилхлорида, полиэтилена, ацетатов целлюлозы, ударопрочного полистирола и других полимеров. Широкое применение находит каландрование для получения линолеума из высоко-наполненных композиций на основе поливинилхлорида, рисунок 36.

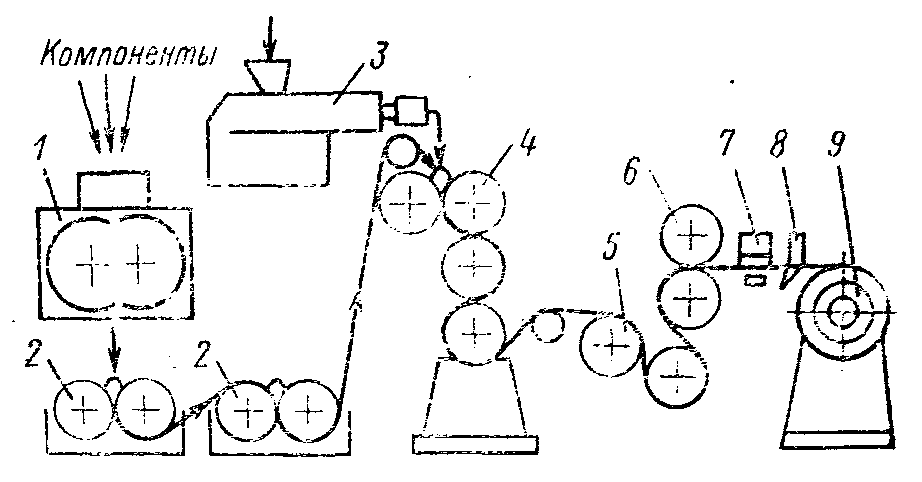

1-смеситель; 2-вальцы; 3-шнековый смеситель; 4-каландр; 5-охлаждающие валки; 6-тянущее устройство; 7-толщиномер; 8-устройство для обрезания кромок; 9-намоточный агрегат
Рисунок 36 - Технологическая схема изготовления изделий каландрованием
Технологический процесс получения пленок или листов состоит из следующих операций:
смешение компонентов и нагревание композиции;
формование полотна;
охлаждение;
намотка или разрезание полотна.
Исходные компоненты из дозаторов загружаются в смеситель 1, откуда смесь поступает на вальцы 2, где разогревается и дополнительно перемешивается. С вальцов масса в виде ленты направляется непосредственно на каландр 4 или в шнековый смеситель 3, а затем на каландр. Пленка полимера проходит охлаждающие валки 5, отводится тянущим устройством в и наматывается в виде рулонов на намоточном агрегате 9.
8.2 Смешение компонентов и нагревание композиции
Для смешения компонентов применяют различные смесители в зависимости от вводимых компонентов. Предварительно смешанная масса поступает на вальцы или в двухшнековый смеситель, где происходит окончательное смешение, нагревание и гомогенизация. По мере перехода с одной ступени смешения на другую температура композиции постепенно повышается и перед подачей на вальцы она обычно равна или несколько выше температуры текучести полимера. С вальцов готовая композиция подается на каландры в виде лепты, которая срезается с валка специальным устройством, и лишь в отдельных случаях загружается периодически в виде скатанных рулонов. Однако этот способ не обеспечивает стабильного протекания процесса.
В случае применения двухшнековых или одношнековых смесителей на выходе из цилиндра устанавливается формующая головка, из которой композиция в виде ленты, пленки или жгута поступает на входные валки каландра. При подготовке массы в шнековом смесителе нагревание расплава происходит без доступа воздуха, поэтому исключается термическое окисление полимера. При этом расплав перед входом в головку проходит через фильтрующий пакет, что исключает попадание в пленку посторонних включений и повышает ее качество. В тех случаях, когда композиция подается на каландр в виде ленты или жгута, применяют качающиеся транспортеры, что способствует равномерному распределению массы по ширине валков и лучшему смешению компонентов — происходит усреднение состава композиции по ширине полотна и во времени.
