3.2.Дослід короткого замикання.
Для проведення даного досліду, збираємо схему зпдно'рис.4.2.

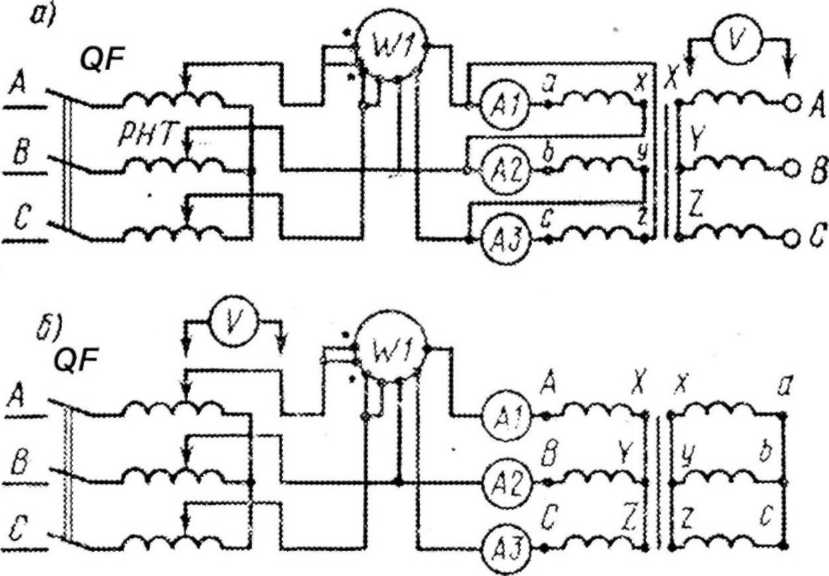

Рис. 4.2. Схеми включення трифазного трансформатора при дослідах ненавантаженого ходу (а) і короткого замикання (б)
Регулятор напруги ставимо в нульове положення, потім, після включення вимикача QF, помало підвищуємо напругу і заміряємо величину струму К.З. від нуля до значення 1.2 Іном. Покази вимірювальних приладів, зняті через приблизно одинакові інтервали струму К.З. , а також результати обчислень заносимо в таблицю 4.2. Значення величин, відповідаючі значенню струму К.З. Ік= Іном „ підкреслити жирною лінією.
Таблиця 4.2.
№ п. п. |
Заміри |
Обчислення |
||||
UK (В) |
|
Рк (Вт) |
Uк% |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(В)
Потім виконуємо розрахунки: напруга К.З. в процентах від номінальної первинної напруги:
коефіцієнт потужності при досліді К.З.:
По даним таблиці будуємо характеристики К.З.
На
характеристиках відмічаємо точки
;Рк;
,
які
відповідають струму К.З.
4. Аналіз результатів лабораторної роботи
4.1. При аналізі характеристики Х.Х. трансформатора слід звернути увагу на їх криволінійність, зумовлену магнітним насищенням магнітопроводу, яке наступає при деякому значенні первинної напруги.
Струм Х.Х. і потужність Х.Х. Р, отримані дослідним шляхом, порівнюють їх із значеннями по каталогу на досліджуваний трансформатор. Значне перевищення дослідних значень і Р над каталожними вказує на наявність дефектів в трансформаторі: коротке замикання між частинами пластин в магнітопроводі чи міжвиткове коротке замикання в невеликій частині витків однієї із обмоток.
4.2. При аналізі характеристик К.З. слід звернути увагу на прямолінійність графіка струму К.З., зумовлену ненасиченим станом магнітопроводу при досліді К.З. із-за малої величини основного магнітного потоку, величина якого пропорційна величині підведеної до обмотки напруги К.З. (в трансформаторах середньої і великої потужності 10%)
