Контрольные вопросы
1. Что называется деформацией горной породы?
2. Какие виды деформаций известны?
3. Что называется модулем Юнга, модулем сдвига, коэффициентом Пуассона?
5. Что называется явлением ползучести и релаксации?
5. Какие свойства горных пород называются реологическими?
6. Назовите основные принципы составления реологических моделей.
6 Акустические свойства горных пород
Акустические свойства горных пород – свойства, характеризующие закономерности распространения в породах упругих знакопеременных деформаций (упругих колебаний)
6.1 Акустические волны в породах
Источники звука в горных породах: естественные (микро - и макросдвижения в горном массиве) и искусственные (взрывы, работа механизмов, специальные излучатели)
По частоте звуковые волны подразделяют на:
– сейсмические (частота f< 3 Гц);
– микросейсмические (частота 3 < f< 30 Гц);
– сейсмоакустические (частота 30 < f< 300 Гц);
– акустические (звуковые), которые подразделяются на:
– инфразвуковые (частота f< 20 Гц);
– звуковые (частота 20 Гц< f<20кГц);
– ультразвуковые (частота 20 кГц< f<107кГц);
– гиперзвуковые (частота f>107кГц).
По характеру деформирования среды акустические волны подразделяют на:
– продольные волны (Vр) – деформации объемного попеременного сжатия и растяжения. Распространяются в любой среде: газы, жидкости, твердые тела;
– поперечные волны(Vs) – упругие деформации сдвига. Распространяются только в твердых телах, т.к. жидкости не имеют сопротивления сдвигу.
– поверхностные волны(VR). Частицы на поверхности твердого тела и на границе раздела сред с существенно разными акустическими свойствами имеют различное сопротивление перемещению в стороны, перпендикулярные границе раздела. Это приводит к тому, что часть энергии трансформируется в т.н. поверхностные волны. В поверхностной волне частицы тела, расположенные на границе раздела, колеблются в плоскости, совпадающей с границами раздела (волны Лява) и в плоскости, перпендикулярной границе раздела (волны Рэлея).
По виду фронтовой поверхности (т.е. геометрическому месту точек среды, имеющих в один и тот же момент одно и тоже значение фазы волны) различают: плоские волны, сферические и цилиндрические.
6.2 Параметры акустических свойств горных пород
Скорости распространения упругих волн зависят в первую очередь от упругих параметров горной породы и от характера деформирования среды.
Если
< 0,2 0,3 (6.1)
где d – поперечный размер образца горной породы и λ – длина волны) – в породе распространяются только продольные волны (случай «идеального стержня»). В этом случае скорость продольной волны
, (6.2)
где Ед – модуль упругости Юнга, измеренный динамическим методом, Па;
– плотность породы, кг/м3.
Если
> 0,8 1 (6.3)
– в породах распространяются только продольные и поперечные волны (случай «массива»). Тогда
, (6.4)
где д – коэффициент Пуассона, измеренный динамическим методом, ед.;
, (6.5)
где Gд – модуль всестороннего сжатия, измеренный динамическим методом, Па;
Если
= 0,3 0,8 (6.6)
– в породах распространяются продольные, поперечные и поверхностные волны, причем при небольших удалениях от источника колебаний – продольные «стержневые», а с удалением – они исчезают и формируются продольные «массива».
В этом случае скорость поверхностной волны Рэлея
(6.7)
При д=0,25 , и , т.е. можем констатировать, что
На величину скорости распространения волн влияют: пористость и трещиноватость породы (с увеличением пористости скорости уменьшаются), температура (у сухих пород с ростом температуры скорость монотонно возрастает, а у влажных пород при замерзании воды скорость резко возрастает), слоистость (скорость распространения волн вдоль слоистости на 10 30% больше, чем перпендикулярно слоистости).
Приведем значения скорости продольных волн, м/с для некоторых веществ и пород: вода – 1485, воздух – 331, лед – 3200 3300, известняк – 5000, песчаник – 2000 3500, сланцы – 2000, масло трансформаторное – 1420.
Акустическое сопротивление
z = рV, кг/м2·с (6.8)
определяет способность горных пород отражать и преломлять упругие волны и является отношением давления волны р к мгновенной скорости колебания частиц V.
Коэффициент поглощения. Амплитуда колебаний частиц в горной породе по мере удаления от источника акустических волн уменьшается по причине поглощения энергии на трение частиц, рассеивание энергии на порах, трещинах и других неоднородностях породы.
, (6.9)
где Аi и А0 соответственно амплитуда волны на удалении ri от источника;
– коэффициент поглощения.
Для однородных тел поглощение акустических волн определяется вязкостью и теплопроводностью тел. Как и для жидкостей, в этом случае зависимость коэффициента поглощения упругой продольной волны от частоты ω = 2 πf
, (6.10)
где – коэффициент вязкости (внутреннее трение породы), Па·с.
Коэффициент поглощения всегда больше в тех породах, в которых скорость упругих колебаний меньше.
Вообще для горных пород = (0,05 0,3) 1/м, т.е. на расстоянии 3 20 м от источника амплитуда (энергия) волны уменьшается в e = 2,7 раз.
Коэффициент отражения. Коэффициентом отражения Кэ называют отношение амплитуды (энергии) отраженной волны А0 к амплитуде (энергии) падающей волны Ап на границе раздела двух сред.
(6.11)
Например, на границе раздела воздух – порода теряется 99,98% энергии волны; вода – порода – 68%; порода – порода – около 14%.

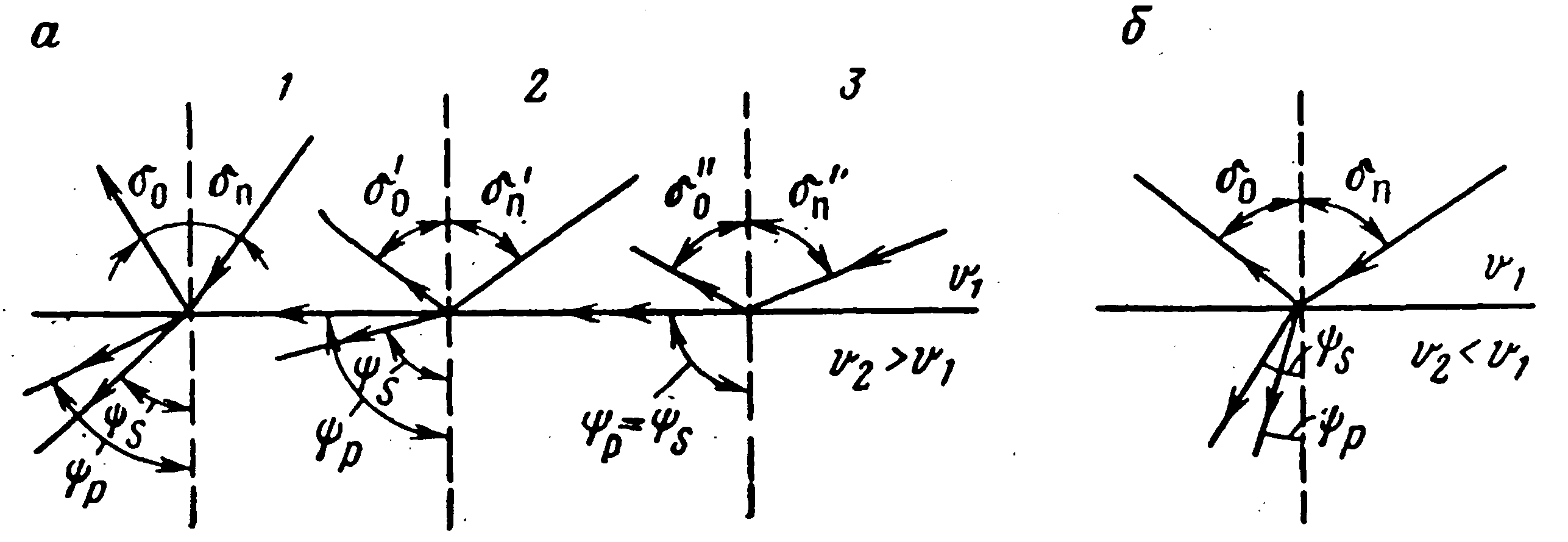

На рисунке 6.1 представлены различные случаи преломления и отражения упругих волн на границе раздела двух сред.
Р исунок 6.1 – Преломление и отражение упругой волны на границе двух сред: а – при условии V2>V1; 1 – общий случай; 2 – момент внутреннего отражения продольной волны; 3 – момент внутреннего отражения поперечной волны; б – при условии V2<V1
Угол падения δп и угол преломления ψ упругой волны, проникшей в горную породу подчиняются закону Снеллиуса, согласно которому эти углы находятся в определенном соотношении со скоростью упругой волны в первой V1 и второй V2 средах
= (6.12)
Отношение V1/V2 = n называется коэффициентом преломления упругой волны.
Так как скорости различных типов волн различны, в результате прохождения упругой волны в породе происходит ее разделение по направлениям на продольные и поперечные.
Если упругая волна падает на границу раздела перпендикулярно, происходит только отражение. При угле падения δп > 0 происходит как отражение, так и преломление упругой волны. Постепенно увеличивая угол δп , можно добиться такого момента, когда произойдет полное внутреннее отражение сначала продольной, а затем и поперечной волны.
