4.4.2 Метод удара ручным и пружинным шариковыми молотками
Определение прочности методом удара шариковым молотком ручного или автоматического действия основано на известном принципе погружения стального шарика в испытуемый материал под действием статической или ударной нагрузки (метод Бринелля – испытание на твердость).
Ш ариковый молоток ручного действия (рисунок 4.39) имеет небольшой вес (250 граммов) и удобную для испытания форму. В ударной части молотка в сферическом гнезде завальцован вращающийся стальной шарик. Диаметр шарика равен 17,463 мм. Молоток изготовляется из стали У-7 и У-8. Твердость заостренной части молотка по Роквелу 49-56 (шкала С). Шарик калится до твердости 62-66 RС. Ручка изготавливается из дерева твердой породы.
При ударе шариковым молотком на поверхности испытуемого материала образуется сферическая лунка, диаметр которой изменяется в зависимости от прочности материала. Наносится 6-10 ударов по защищенной поверхности.
Диаметр лунки измеряется с помощью штангенциркуля, с использованием лупы со шкалой.
Рисунок 4.39 – Ручной шариковый молоток
Прочность материала оценивается по среднему диаметру лунок. На основании кривой, полученной опытным путем и устанавливающей зависимость между прочностью материала на сжатие σсж, полученные при испытании стандартных образцов на сжатие и диаметром лунок (рисунок 4.40).
Определение прочности материала пружинным молотком (рисунок 4.41) производится по аналогичному методу.
Разница состоит в том, что в данном случае ручной удар заменяется механическим, т.е. с помощью пружины.
Этот метод, в основном, может быть применен для определения прочности горных пород на открытых горных разработках, а также для определения прочности бетонных изделий на строительных площадках.
Р исунок 4.40 – Кривая зависимости между прочностью бетона на сжатие и диаметром лунок при оценке прочности бетона шариковым молотком

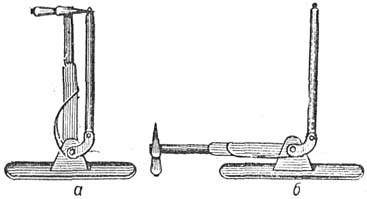

Рисунок 4.41 – Шариковый пружинный молоток: а – положение молотка до удара; б – положение молотка после удара
4.4.3 Метод вдавливания стального шарика с помощью пружинного пистолета
Этот метод аналогичен предыдущим, только вдавливается стальной шарик с помощью пружинного пистолета (рисунок 4.42).
По опытной кривой (рисунок 4.43) определяется предел прочности при сжатии σсж.

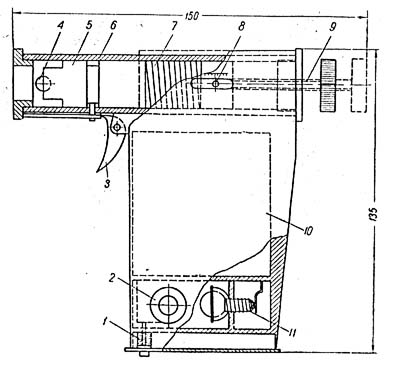

Рисунок 4.42 – Прибор Вильямса для испытания прочности бетона: 1 – выключатель; 2 – микрошкала; 3 – спусковой крючок; 4 – стальной шарик; 5 – боек; 6 – ствол; 7 – пружина; 8 – указатель; 9 – винт; 10 – батарея; 11 – электрическая лампочка
Эти приборы с использованием вдавливания шарика простые, легкие и применяются для предварительной оценки прочности пород.
4.5 Определение прочностных параметров рыхлых и разрыхленных пород
При строительстве зданий, сооружений необходимо знать прочностные характеристики глинистых и песчаных пород.
Для мягких глинистых пород определяют предел прочности при сжатии, растяжении и сдвиге.
Рисунок 4.43 – Кривая зависимости между прочностью бетона на сжатие и диаметром лунок при оценке прочности с помощью пружинного пистолета
