Пакет MathCad
MathCAD – один из самых популярных математических пакетов, который позволяет проводить различные вычисления, в принятых в математике обозначениях. MathCAD, решает следующие задачи:
расчеты по формулам;
решение НУ и систем;
решение ЗЛА;
решение задач оптимизации;
дифференцирование и интегрирование;
задачи обработка экспериментальных данных;
задачи математической статистики и теории вероятностей;
финансовые расчеты;
решение ОДУ и систем;
MathCAD предоставляет широкие возможности по созданию и редактированию графиков.
1. Ввод и редактирование математических выражений

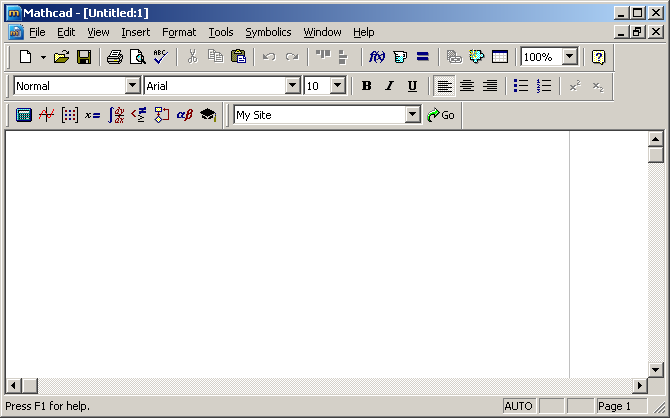

После запуска MathCAD на экране появляется основное окно приложения.

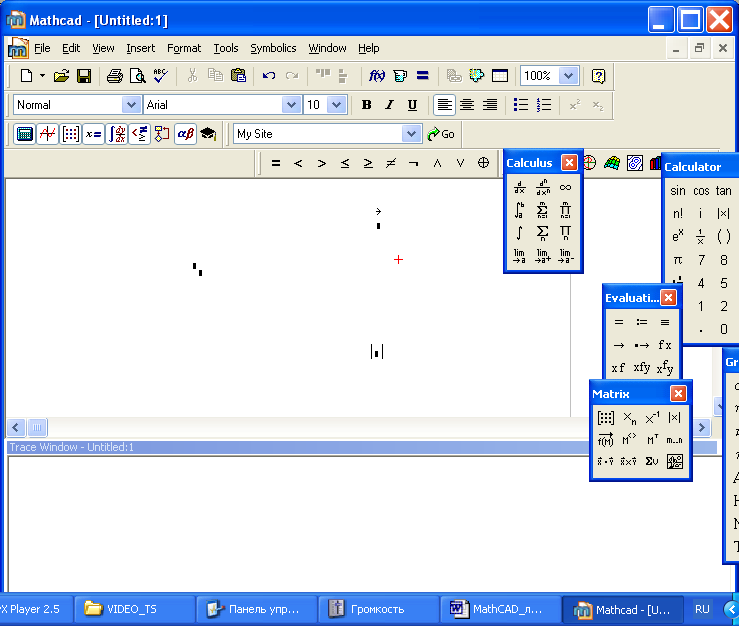

Курсор в виде красного перекрестия указывает место, куда будет вводиться математическое выражение или текст.
Можно ввести математическое выражение и нажать знак =, на экране появиться результат :
Курсор передвигается с помощью клавиш ←, ↑, →, ↓ или с помощью мыши.
При вводе математических выражений используют операторы: + сложения, - вычитания, * умножения, / деления, ^ возведения в степень, \ извлечения квадратного корня, | модуль.
Формула на экране будет такой, как принято в математике:

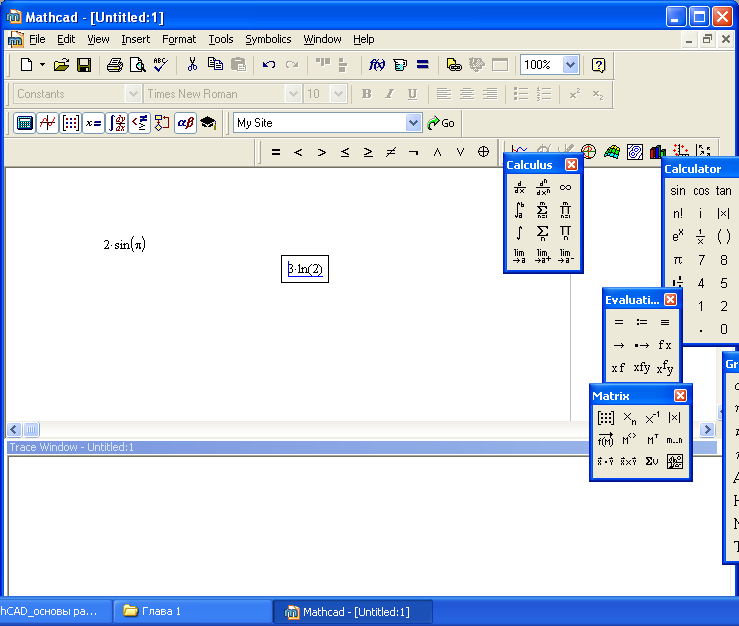

При вводе математических выражений важную роль играет курсор. Он выделяет символ (группу символов), над которыми будет проводиться операция.

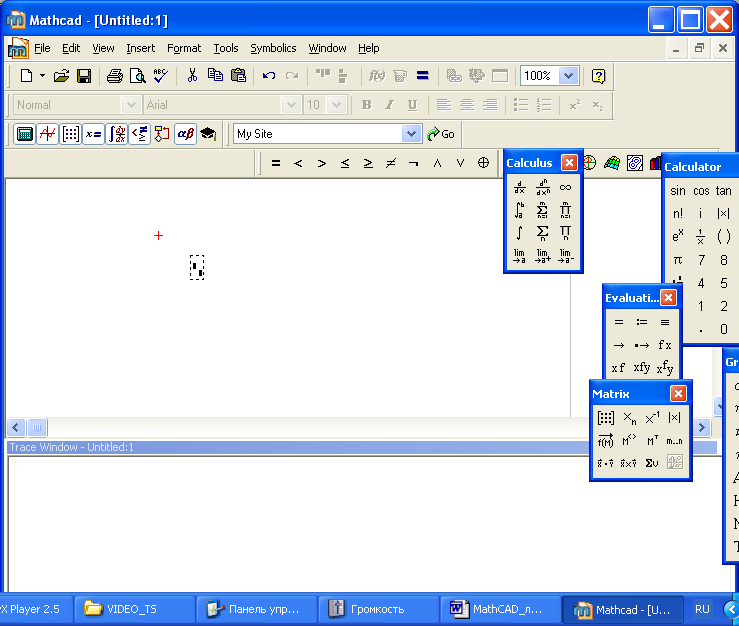

Курсор может иметь вид
– оператор дописывается справа;
– оператор дописывается слева.

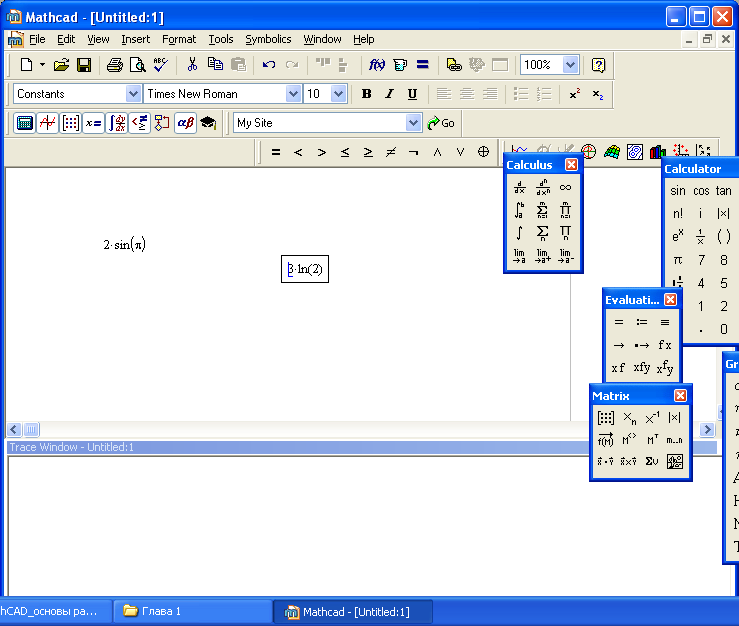

Переключение между курсорами – клавиша Insert:

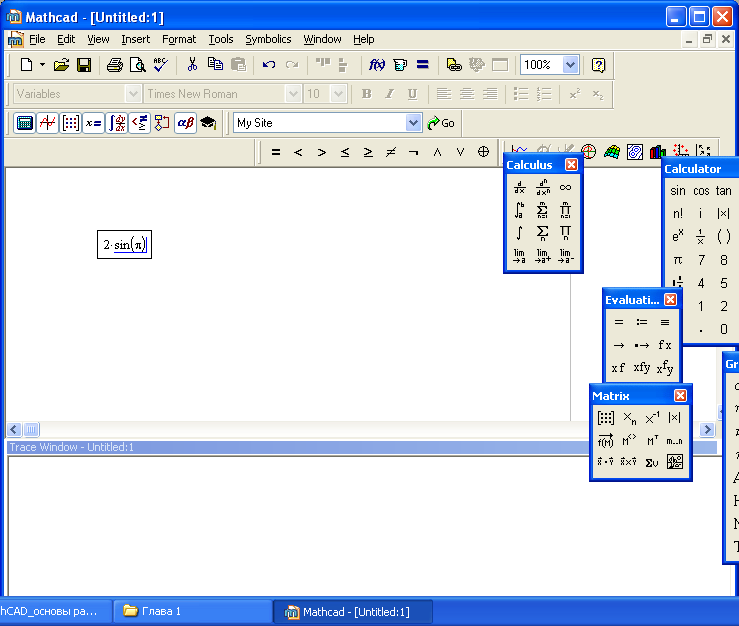

Для расширения действия курсора служит клавиша пробел:
← - снимает объединение с группы символов, если курсор имеет форму .
→ - снимает объединение с группы символов, если курсор имеет форму .
Для удаления символов используют клавиши Delete и Backspace.
Математическая панель инструментов (View\Toolbars\Math):
Кнопка управляет панелью Calculator:
При щелчке по имени функции или оператору панели на рабочем листе появляется шаблон, в котором надо ввести аргументы:
Кнопка вызывает панель Greek Symbol:
2. Переменные в MathCad
Любая переменная до использования в формулах и выражениях должна быть определена.
Для определения переменной необходимо набрать имя переменной, символ “:” (на экране будет отображаться, как :=) и значение переменной.
Имя переменной – совокупность букв (латинских и греческих), цифр и некоторых специальных символов: _, %, `, ∞.
Начинается имя с буквы или символа подчеркивания.
Различаются большие и маленькие буквы в именах:
abc, ABC , AbC .
MathCAD читает документ сверху вниз и слева направо.
Определив переменную, ее можно использовать везде ниже и правее равенства, которым она определена.
В любой момент можно увидеть значение переменной. Для этого необходимо набрать ее имя и символ «=».
Если ввести «=» после имени неопределенной переменной, то символ = отобразится как := и можно будет определить новую переменную, введя ее значение
.
4. Функции MathCAD
Все функции в MathCAD делятся на встроенные и определенные пользователем.
Встроенные функции:
sin(z), cos(z), tan(z), cot(z),
asin(z), acos(z), atan(z),
exp(z), ln(z), log(z), log(z,a)
z принимает вещественные и комплексные значения, углы вычисляются в радианах.
Для организации разветвлений в MathCAD применяют функцию
if (условие, значение1, значение2)
которая возвращает значение1, если условие истинно (не равно 0), значение2 – в противном случае. Например,
Функции, определенные пользователем
Для создания новой функции необходимо:
указать имя функции,
в скобках ее аргументы,
ввести оператор присваивания;
определить новую функцию.

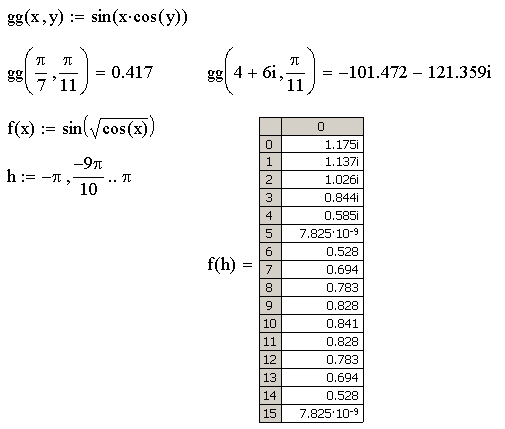

После определения новую функцию можно использовать в документе:
5. Векторы и матрицы
Нижняя граница индексации в MathCAD определена системной переменной ORIGIN. По умолчанию значение этой переменной равно 0. Индексы – целые положительными числа или 0.
Для операций с матрицами и векторами предназначена панель Matrix, которая открывается кнопкой в панели математических инструментов.
Панель Matrix содержит следующие кнопки:
– определение размеров матрицы;
– ввод элемента массива (индексы матрицы разделяют запятой);
– вычисление матрицы, обратной к данной ;
– вычисление определителя матрицы ;
– оператор векторизации (поэлементные операции с векторами и матрицами) ;
– определение столбца матрицы ;
– транспонирование матрицы ;
– определение ранжированной переменной;
– вычисление скалярного произведения векторов;
– вычисление векторного произведения векторов;
– вычисление суммы компонент вектора.
– визуализация цифровой информации.
Действия, которые необходимо выполнить, чтобы ввести матрицу в рабочий документ:
1. Ввести с клавиатуры имя матрицы и знак присваивания;
2. Щелчком по кнопке открыть окно диалога:
3. Определить число строк (Rows) и число столбцов (Columns) будущей матрицы;
4. Закрыть окно диалога, щелкнув по кнопке OK;
5. Ввести элементы матрицы, установив курсор в поле ввода:
Ранжированная переменная – особый вид переменной, которая принимает множество значений. Определяется начальным и конечным значениями, а также шагом изменения значения.
Пусть переменная h изменяется от -3 до 2 с шагом 0.25, тогда:
.
Нажатие Enter приведет вычислению значения:
Переменная, ранжированная с шагом 1 имеет вид:
Чтобы увидеть значения созданной ранжированной переменной, достаточно набрать ее имя и знак равенства h=.
