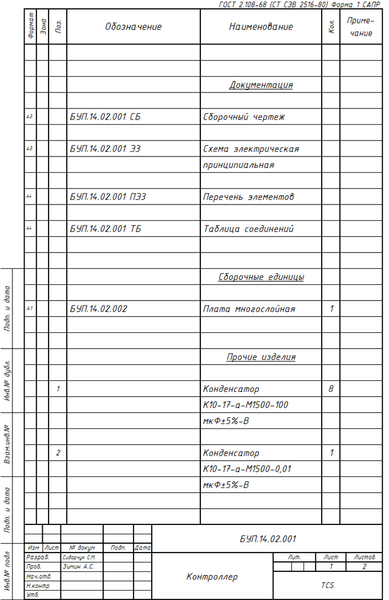

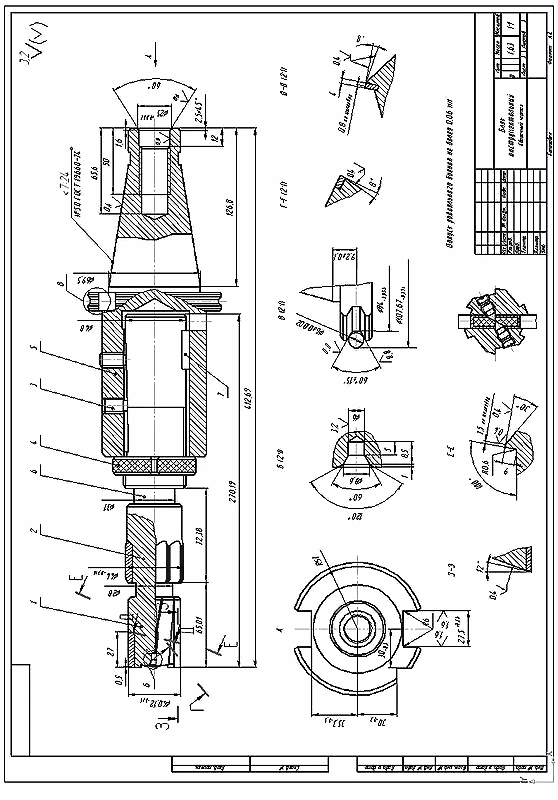

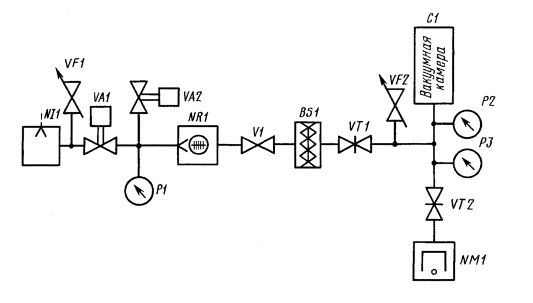

Комплектність конструкторської документації

Провід й з'єднання

Компонент

Коло Символ

Функції компонентів

Провід

Щоб передати поточні дуже легко з однієї частини схеми в іншу.

Провід приєднався

'Крапля' повинен бути відмалювати де дроти підключені (набрав), але іноді опускається. Провід підключені 'перехрестям' повинен бути шаховому трохи, щоб сформувати дві Т-подібні з'єднання, як показано на малюнку справа.

Провід не приєдналися

У складних діаграм, часто необхідно провести проводу перетину, навіть якщо вони не підключені. Я віддаю перевагу "міст" символ показано на малюнку справа, тому що простий перехід зліва може бути невірно витлумачені як приєднатися, де ви забули додати "крапля!

Джерела живлення

Компонент

Коло Символ

Функції компонентів

Осередок

Постачання електричної енергії. Більше термінал (ліворуч) позитивно (+). Однією клітини часто називають батарею, але строго батарея двох і більше елементів, з'єднаних разом.

Батарея

Постачання електричної енергії. Акумулятор більше однієї клітинки. Більше термінал (ліворуч) позитивно (+).

Постійного струму

Постачання електричної енергії. DC = Direct Current, завжди тече в одному напрямку.

Змінного струму

Постачання електричної енергії. AC = змінний струм, раз у раз змінюючи напрям.

Запобіжник

Безпеки пристрою, який буде "удар" (розплав), якщо струм, що протікає через нього перевищує вказане значення.

Трансформатор

Дві котушки дроти з'єднані залізним сердечником. Трансформатори використовуються для активізації (збільшення) і піти у відставку (зменшення) змінного напруги. Енергія передається між котушками за допомогою магнітного поля в сердечнику. Існує немає електричного з'єднання між котушками.

Земля (Земля)

Підключення до землі. Для багатьох електронних схем це 0V (нуль вольт) джерела живлення, а й для мережі електроенергії і деякі радіо-схем це дійсно означає землю. Він також відомий як землю.

Пристрої виводу: Лампи, Нагрівач, двигун і т.д.

Компонент

Коло Символ

Функції компонентів

Лампа (освітлення)

Перетворювача, який перетворює електричну енергію в світ. Цей символ використовується для надання лампи освітлення, наприклад, фари автомобіля або факел лампочки.

Лампа (індикатор)

Перетворювача, який перетворює електричну енергію в світ. Цей символ використовується для лампи, яка є одним з показників, наприклад, світловий індикатор на приладовій панелі автомобіля.

Нагрівач

Перетворювача, який перетворює електричну енергію в тепло.

Двигун

Перетворювача, який перетворює електричну енергію в кінетичну енергію (руху).

Дзвін

Перетворювача, який перетворює електричну енергію в звук.

Зумер

Перетворювача, який перетворює електричну енергію в звук.

Індуктор (Котушки, соленоїдний)

Моток дроту, який створює магнітне поле, коли струм проходить через нього. Воно може мати залізне ядро ​​всередині котушки. Вона може бути використана в якості перетворювача перетворення електричної енергії в механічну енергію, потягнувши за щось.

Комутатори

Компонент

Коло Символ

Функції компонентів

Кнопковий перемикач (Push-To-мейкера)

Кнопковий перемикач дозволяє току текти тільки тоді, коли натиснута кнопка. Це перемикач, який використовується для роботи дверний дзвінок.

Натиснути для вимикача

Цей тип кнопковий перемикач нормально закритий (на), вона відкрита (у вимкненому стані) тільки при натисканні кнопки.

Включення-виключення (Перекидний)

SPST = Один полюс, Single Throw. Включення-виключення дозволяє току текти тільки тоді, коли він знаходиться в закритому (на) положенні.

2-позиційний перемикач (SPDT)

SPDT = Один полюс, Double Throw. 2-смуговий перемикач спрямовує потік струму до одного з двох маршрутів в залежності від своєї позиції. Деякі перемикачі SPDT центральному положенні вихідні та описуються як "вкл-викл-на».

Подвійний вимикач (DPST)

DPST = Подвійний полюс, Single Throw. Подвійний вимикач, який часто використовується для перемикання мережі електроенергії, оскільки вона може ізолювати як жити і нейтральних сполук.

Реверсивний перемикач (DPDT)

DPDT = Подвійний полюс, Double Throw. Цей комутатор може бути підключений як заднього перемикача для двигуна. Деякі DPDT перемикачі мають центральне положення OFF.

Реле

З електричним приводом перемикання, наприклад 9В ланцюг акумулятор підключеним до котушки може перемикатися 230В змінного струму ланцюга. NO = нормально відкритий, COM = Common, NC = нормально закритий.

Резистори

Компонент

Коло Символ

Функції компонентів

Резистор

Резистор обмежує потік струму, наприклад для обмеження струму, що проходить через світлодіод. Резистор з конденсатором у строки ланцюга. Деякі видання все ще використовують старий символ опору:

Змінний резистор (Реостат)

Цей тип змінний резистор з 2-ма контактами (реостат), як правило, використовується для управління струмом. Приклади включають: регулювання яскравості лампи, регулюючи швидкість обертання двигуна, а також коригування витрати заряду в конденсаторі в терміни ланцюга.

Змінний резистор (Потенціометр)

Цей тип змінний резистор з 3-ма контактами (потенціометр), як правило, використовується для контролю напруги. Він може бути використаний так, як датчик перетворення позиції (кут регулювальний гвинт) в електричний сигнал.

Змінний резистор (Preset)

Цей тип змінний резистор (пресетів) працює з маленькою викруткою або аналогічним інструментом. Він призначений для бути встановлена, коли схема виконана, а потім залишилися без додаткового регулювання. Пресети дешевше, ніж звичайні змінні резистори, тому вони часто використовуються в проекти зі зниження витрат.

Конденсатори

Компонент

Коло Символ

Функції компонентів

Конденсатор

Конденсатор зберігає електричний заряд. Використовується конденсатор з резистором в терміни ланцюга. Вона також може бути використаний як фільтр для блокування сигналів постійного струму, але пройти сигналів змінного струму.

Конденсатор, поляризовані

Конденсатор зберігає електричний заряд. Цей тип повинен бути підключений правильний навпаки. Використовується конденсатор з резистором в терміни ланцюга. Вона також може бути використаний як фільтр для блокування сигналів постійного струму, але пройти сигналів змінного струму.

Конденсатор змінної ємності

Змінної ємності використовується в радіо-тюнер.

Тример конденсатор

Цей тип змінної ємності (тріммер) працює з маленькою викруткою або аналогічним інструментом. Він призначений для бути встановлена, коли схема виконана, а потім залишилися без додаткового регулювання.

Діоди

Компонент

Коло Символ

Функції компонентів

Діод

Пристрій, який лише дозволяє току текти в одному напрямку.

Індикатор Світлодіодах

Перетворювача, який перетворює електричну енергію в світ.

Стабілітрон

Спеціальний діод, який використовується для підтримки фіксованого напруги через його термінали.

Фотодіод

Світлочутливих діодів.

Транзистори

Компонент

Ланцюг Символ

Функції компонентів

Транзистор NPN

Транзистор підсилює потік. Він може бути використаний з іншими компонентами, щоб зробити підсилювач або комутації каналів.

Транзистор PNP

Транзистор підсилює потік. Він може бути використаний з іншими компонентами, щоб зробити підсилювач або комутації каналів.

Фототранзистор

Світлочутливого транзистора.

Аудіо та радіо пристроїв

Компонент

Коло Символ

Функції компонентів

Мікрофон

Перетворювача, який перетворить звук в електричну енергію.

Навушник

Перетворювача, який перетворює електричну енергію в звук.

Гучномовець

Перетворювача, який перетворює електричну енергію в звук.

Piezo перетворювача

Перетворювача, який перетворює електричну енергію в звук.

Підсилювач (Загальне позначення)

Схема підсилювача з одним входом. Невже це символ блок-схема, оскільки воно представляє схему, а не тільки однією компонентою.

Антена (Антени)

Пристрій, призначений для прийому і передачі радіосигналів. Він також відомий як антени.

Метри і осцилограф

Компонент

Коло Символ

Функції компонентів

Вольтметр

Вольтметр використовується для вимірювання напруги. Ім'я власне для напруги є "різниця потенціалів", але більшість людей воліють говорити напругу!

Амперметр

Амперметр використовується для вимірювання струму.

Гальванометр

Гальванометра дуже чутливі метра, яка використовується для вимірювання струмів крихітні, як правило, 1 мА або менше.

Омметр

Омметра використовується для вимірювання опору. Більшість мультиметрів омметра обстановці.

Осцилограф

Осцилограф використовується для відображення форми електричних сигналів і може бути використаний для вимірювання напруги і їх терміни.

Датчики (пристрої вводу)

Компонент

Коло Символ

Функції компонентів

LDR

Перетворювача, який перетворює яскравості (світла), щоб опір (електричні властивості). LDR = Світло резистора

Термістор

Перетворювача, який перетворює температури (тепла) на опір (електричні властивості).

Логіка Гейтс

Логіка ворота обробляти сигнали, які представляють істинний (1, максимум, + Vs, о) чи брехня (0, низька, 0 В, у вимкненому стані). Для отримання додаткової інформації див Логіка Гейтс сторінці. Є два набори символів: традиційні та IEC (Міжнародна електротехнічна комісія).

Ворота Тип

Традиційний символ

IEC Символ

Функція ворота

НЕ

НЕ ворота може мати тільки один вхід. "О" на виході означає «ні». Вихід НЕ воріт зворотна (протилежна) його введення, так що вихідні вірно, коли вхід є хибним. НЕ ворота також називають інвертором.

І

І ворота можуть мати два або більше входів. Вихід логічного елемента І справді, коли всі його входи є правдою.

NAND

Воріт NAND може мати два або більше входів. "О" на виході означає 'не', який показує, що це N а й ворота. Вихід з воріт NAND вірно, якщо всі його входи є правдою.

АБО

АБО можуть мати два або більше входів. Вихід з воріт чи вірно, якщо хоча б один з її входів це правда.

НИ

Ворота і не може мати два або більше входів. "О" на виході означає 'не', який показує, що це N ВІД або ворота. Вихід з воріт і не справедливо, бо жоден з її входів вірні.

EX-АБО

EX-АБО може бути тільки два входи. Вихід EX-АБО вірно, коли його входи різні (одна правда, одна брехня).

EX-NOR

EX-АБО-НЕ може бути тільки два входи. "О" на виході означає 'не', який показує, що це N OT EX-АБО. Вихід EX-NOR воріт вірно, коли його входи однакові (обидва істинними або обидва хибними).
