1.3. Оценка результатов измерений
Оценка фактических замеров отдельного оператора (студента) выполняется по их отношению к стандарту по методу «сигмальных» отклонений:
, (1.1)
где – величина i-го параметра исследуемого оператора;
xст – средние величины измеряемых параметров (заданы в табл. 1.2.);
– среднеквадратическое отклонение данной стандартной величины параметра (табл. 1.2.).
Шкала оценок:
1) Si = {+1…-1} – параметр соответствует стандарту;
2) Si = {+1…+2} и {+2…+3} – параметр превышает стандарт «сильно» и «очень сильно»;
3) Si = {-1…-2} и {-2…-3} – параметр меньше стандарта «значительно» и «очень значительно».
Результаты расчета по выражению (1.1) следует привести в виде табл. 1.3 и графика «Профиль физической гармонии» (рис. 1.3) в тетради по практическим занятиям.
Таблица 1.3
Результаты измерений личностных величин
антропометрических параметров
№ |
Параметры (см) |
Величины |
Отклонение ± S |
|
Фактические |
Стандартные |
|||
1 |
Рост стоя |
|
|
|
2 |
Длина руки, вытянутой вперед |
|
|
|
3 |
Высота глаз над полом в положении стоя |
|
|
|
4 |
Ширина плеч |
|
|
|
5 |
Рост сидя |
|
|
|
6 |
Высота глаз над полом в положении сидя |
|
|
|
7 |
Высота плеча над сидением |
|
|
|
8 |
Длина тела над сидением |
|
|
|
9 |
Длина бедра (голени) в положении сидя |
|
|
|

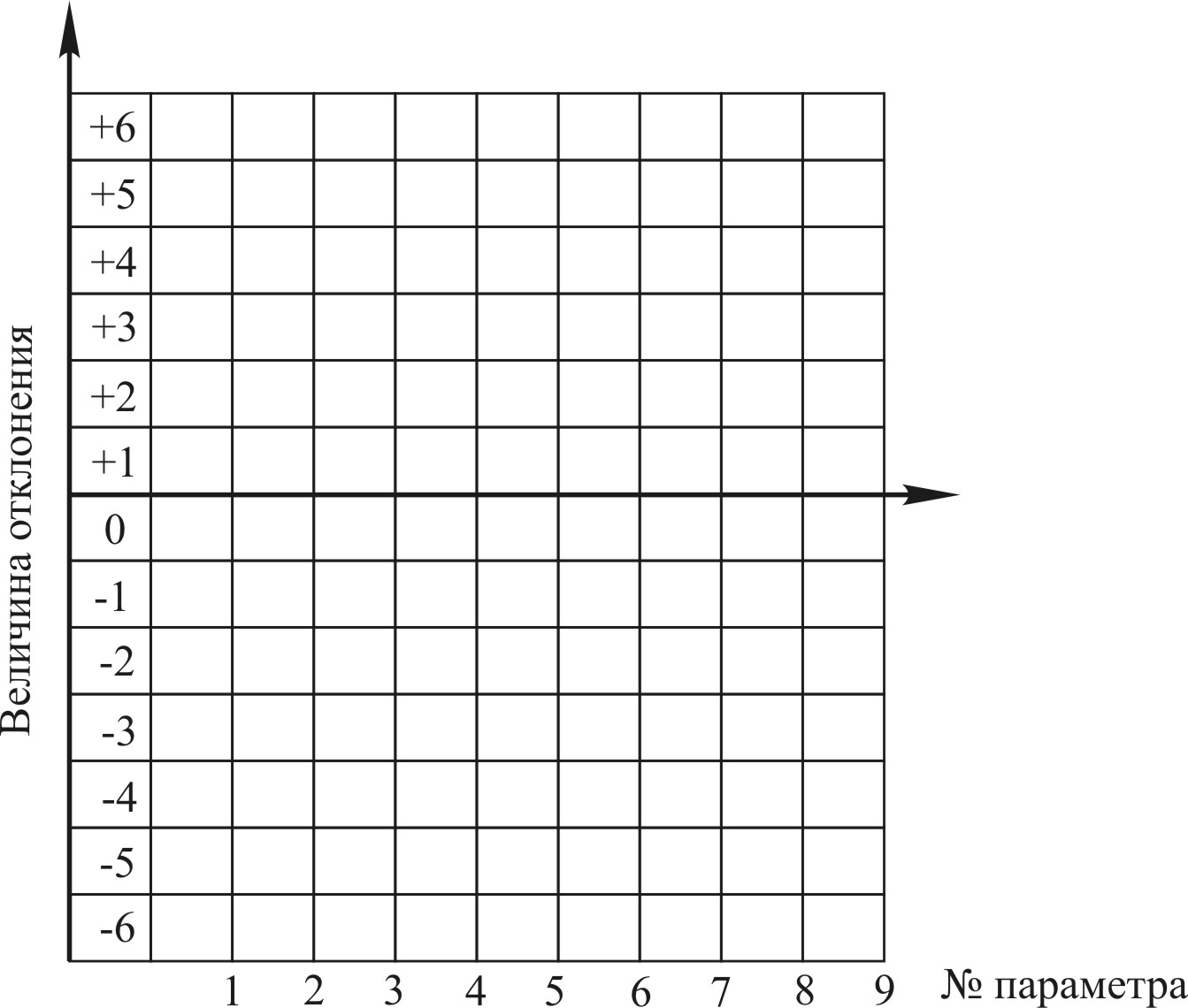

Рис. 1.3. Профиль физической гармонии
1.4. Выводы по оценке антропометрических параметров операторов
Результаты оценки приводятся по 3 уровням
1. Развит «весьма гармонично», если нет отклонения по параметрам.
2. Развит «гармонично» – отклонение по одному параметру.
3. Развит «негармонично» – отклонения двух и более параметров.
1.5. Определение основных параметров рабочего места оператора
При проектировании рабочих мест учитываются особенности профессии, вид деятельности, положение работающего (рабочая поза) и т.д.
В качестве примера выполняются расчеты рабочего места оператора по личным фактическим параметрам.
1. Определяется высота глаз над уровнем сидения hГ, в позе сидя (рис. 1.4, табл. 1.2; параметр «6»). Для этого определяется длина голени hП, в позе сидя, нога перпендикулярна полу, замер производится от пятки до подколенной чашечки.
АК = АД + ДК = hГ + hП (1.2)

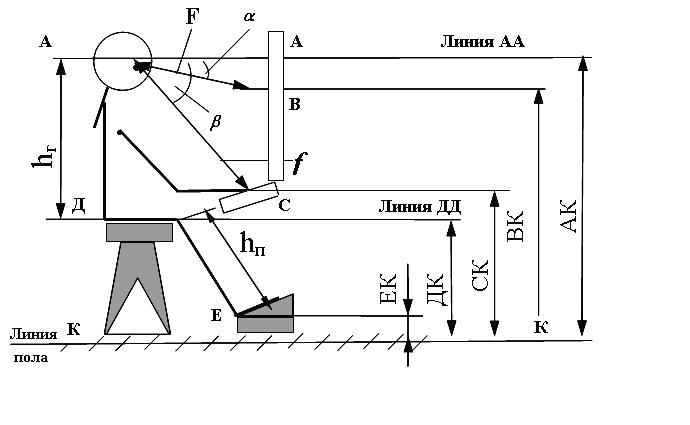

Рис. 1.4. Основные параметры рабочего места оператора:
АК и ВК – параметры оператора; ВК – высота экрана над полом; СК, ДК, ЕК – высота пульта управления над полом, плоскости сидения и подставки для ног
2. Определяется высота центра пульта управления над уровнем пола:
ВК = АК – АВ , (1.3)
где АВ – расположение центра пульта относительно линии глаз, принимается по стандарту: АВ = F·sin = 60·sin 18 = 18,5 см.
3. Определяется высота расположения пульта над уровнем пола:
СК = АК – АС, (1.4)
где АС – расположение клавиатуры относительно линии глаз, принимается по стандарту: АС = f·sin = 70·sin38 = 43,4 см.
4. Определяется высота подставки для ног ЕК:
ЕК = ДК – hП. (1.5)
Основная задача эргономических расчетов параметров рабочего места сводится к установлению такого расположения экрана, пульта управления, плоскости сидения и подставки для ног, чтобы обеспечить:
дистанцию ясного видения (F = 60 см);
дистанцию периферического обзора (f = 70 см);
угол обзора рабочего объекта ( = 18о);
угол периферического обзора ( = 38о).
