4.4 Расчёт общего искусственного освещения закрытых производственных и служебных помещений

Производственные помещения, где выполняются зрительные работы, должны иметь искусственное освещение, которое может быть общим, местным и комбинированным.

Общее освещение принимают для равномерного освещения всего помещения.

Местное – принимают для отдельных рабочих мест с использованием ламп накаливания.

Комбинированное освещение (общее + местное).

Конструктивные схемы светильников приведены в табл. 4.3.

Расчет общего освещения выполняется в следующей последовательности:

1. На масштабной схеме плана и разреза помещения размером АВН распределяются светильники рядами и определяется количество светильников N (рис. 4.1):

, (4.7)

где n_р, n_c – количество рядов и число светильников в ряду,

, (4.8)

где l – расстояние от светильников до стен, м:

, (4.9)

где L – расстояние между светильниками, принимается по зависимости:

, (4.10)

где h – расстояние от светильника до рабочей зоны, м

, (4.11)

где h_с, h_р – высота свеса светильника и высота рабочего места от пола, принимаются следующие значения: h_с = 0,1-0,5 м, h_р = 0,7-0,8 м.(в зависимости от высоты потолка).

а б

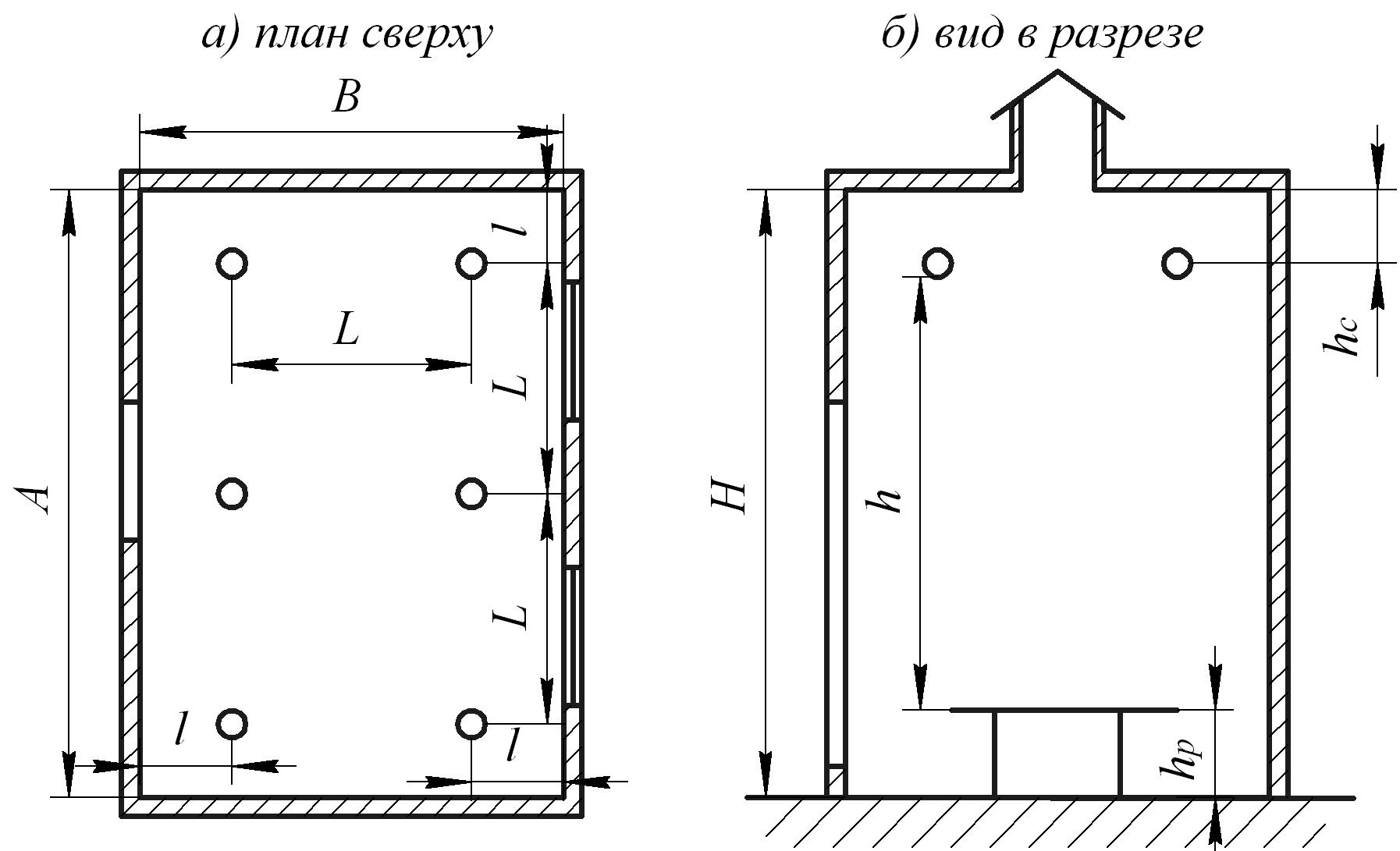

Рис. 4.1. Схема расположения светильников в рабочем помещении:

А ) вид сверху; б) вид в разрезе

2. Выбирается тип, схема светильника и источник света (лампа) (табл. 4.3, 4.4).

Таблица 4.3

Конструктивно-светотехнические схемы светильников (ДБН В.2.5.28-2006)

Схема светильников		I	II	III
С лампами накаливания	А
С люминесцентными лампами	Б
	В
	Г

Таблица 4.4

Эксплуатационные группы различных типов

светильников (ДБН В.2.5.28-2006)

Конструктивно-светотехнические схемы (табл. 4.3)	Вид материала (покрытия) отражателей и рассеивателей	Эксплуатационная группа	Примеры светильников ДБН В.2.5.28-2006
			С лампами накаливания и газоразрядными лампами высокого давления	С люминесцентными лампами
I	Т СТ М	4 3 2	УПМ, УПС, НСП РСП 05, РСП 14 ОД, РСП 05	– ОВЛ, ЛВП 02(04) ОД, ОДР, ЛД, ЛДР, ПВЛМ-Д, ЛСП 02(04)
II	СТ М	4 3	НСП 07, РСП 08, РСП 10, РСП 13, ППД 100, ППД 200	ЛСО 02, Л 2010, УСП ОДО, ОДОР, ЛДО, ЛДОР, ЛСП 02 (01, 07), ПВЛМ-ДО, ПВЛМ-Р, ПВЛМ-ДОР, ШОД
III	Т СТ М	2 2 1	Уз, У 15, НСП 01(32) – –	– ЛПО 01, ЛПО 02, ЛПО 03, ЛСО 21, ЛСО 03 МЛ, ЛНП 01

Примечание: В таблице даны обозначения материала светильника или покрытия: Т – твердая сталь, СТ – средней твердости, М – мягкое покрытие светотехнической эмалью

3. Определяется световой поток лампы методом расчета по коэффициенту использования светового потока:

(лм), (4.12)

где Е_н – нормируемая освещенность, люкс (лк), принимать по заданию, (Приложение А.4) и табл. 4.1;

k_з – коэффициент запаса (1,4…1,8) по заданию;

S – освещаемая площадь помещения АВ, м²;

z – коэффициент неравномерности (1,1 – для люминесцентных ламп, 1,15 – для ламп накаливания и ДРЛ);

N – число светильников (по компоновке, рис. 4.1);

n – число ламп в светильнике (1 или 2 лампы, см. табл. 4.3);

η – коэффициент использования светового потока, определяется в зависимости от типа светильника, коэффициентов отражения потолка, стен и пола и индекса помещения i:

, (4.13)

Значения коэффициента использования светового потока , принимаются в зависимости от типа светильников и коэффициентов отражения, приведенных в табл. 4.5.

По рассчитанному световому потоку (формула (4.13)), пользуясь табл. 4.7, 4.8, выбираем тип лампы с ближайшим световым потоком F_л. Выбранный тип ламп оценивают по коэффициенту соответствия:

, (4.14)

должен быть в пределах от –10% до +20%.
