Средние величины основных антропометрических показателей и их применение в эргономике

при проектировании рабочих мест на транспорте

№ показателя	Антропометрический показатель, см	Мужчины	Женщины	Применение в эргономике
		Хст±δ	Хст±δ
1	Рост стоя	168±6	157±6	Для определения высоты рабочего помещения
2	Длина руки, вытянутой вперед	64±3	59±3	Для определения зоны досягаемости по глубине на пульте управления
3	Высота глаз над полом в положении стоя	156±6	146±6	Для определения высоты рабочей поверхности и размещения средств индикации зон обзора
4	Ширина плеч	45±2	42±2	Для определения размеров рабочего места
5	Рост сидя	130±4	120±4	Для определения высоты кабины и пульта управления
6	Высота глаз над полом в положении сидя	118±4	110±4	Для определения высоты рабочей поверхности средств сигнализации и индикации
7	Высота плеча над сидением	58±3	56±3	Для размещения органов управления и высоты рабочего места
8	Длина тела над сидением	89±3	84±3	Для оценки высоты органов управления, средств индикации
9	Длина бедра (голени) в положении сидя	60±3 (51±2)	57±3 (47±2)	Для определения размеров и высоты сидения

а б

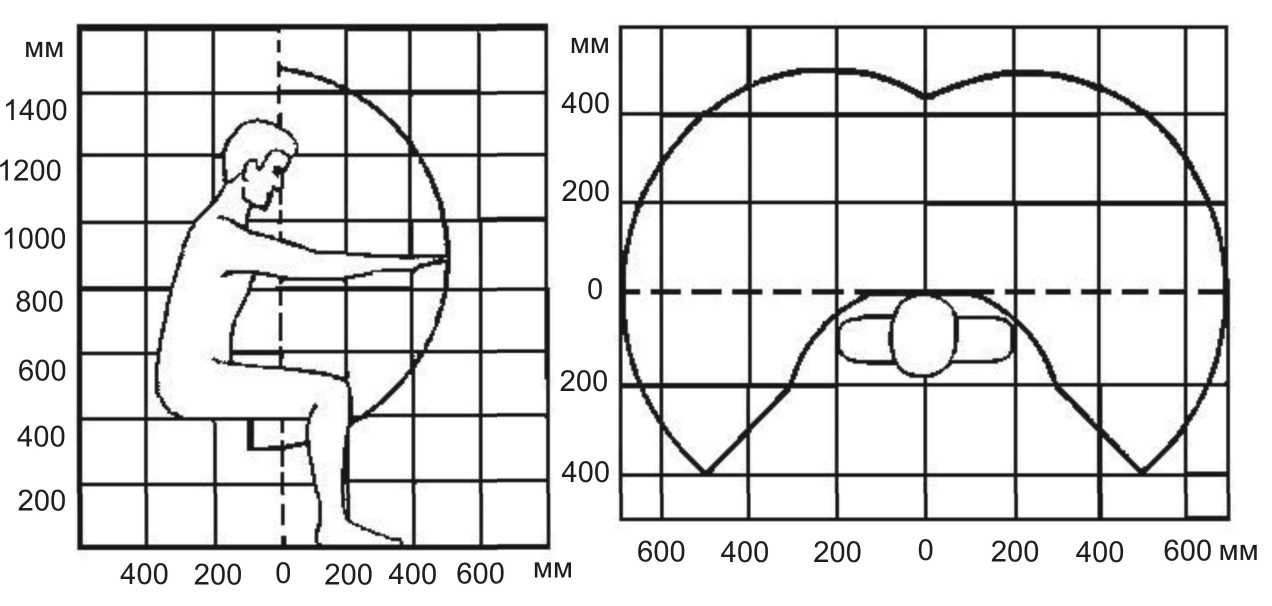

Рис. 1.1. Зона досягаемости моторного поля при выполнении работ сидя в вертикальной (а) и горизонтальной (б) плоскостях; – – – край рабочей поверхности

1.2. Измерение параметров рабочего места оператора

Проектирование и расчеты размеров рабочих мест операторов делаются в такой последовательности:

а) измеряются основные антропометрические параметры данного оператора и оценивается степень гармоничности его развития в сравнении со стандартными данными;

б) рассчитываются основные элементы рабочего места оператора в соответствии с требованиями эргономических стандартов.

При измерении каждый студент делает расчеты основных параметров рабочего места оператора применительно к себе.

Для расчета размеров рабочего места оператора измеряются 9 основных параметров, указанных в табл. 1.2. Измерения производятся поочередно двумя студентами – один выполняет роль оператора, а другой – контролера. Измеряемые параметры в положении «стоя» и «сидя» показаны на рис. 1.2.

а б

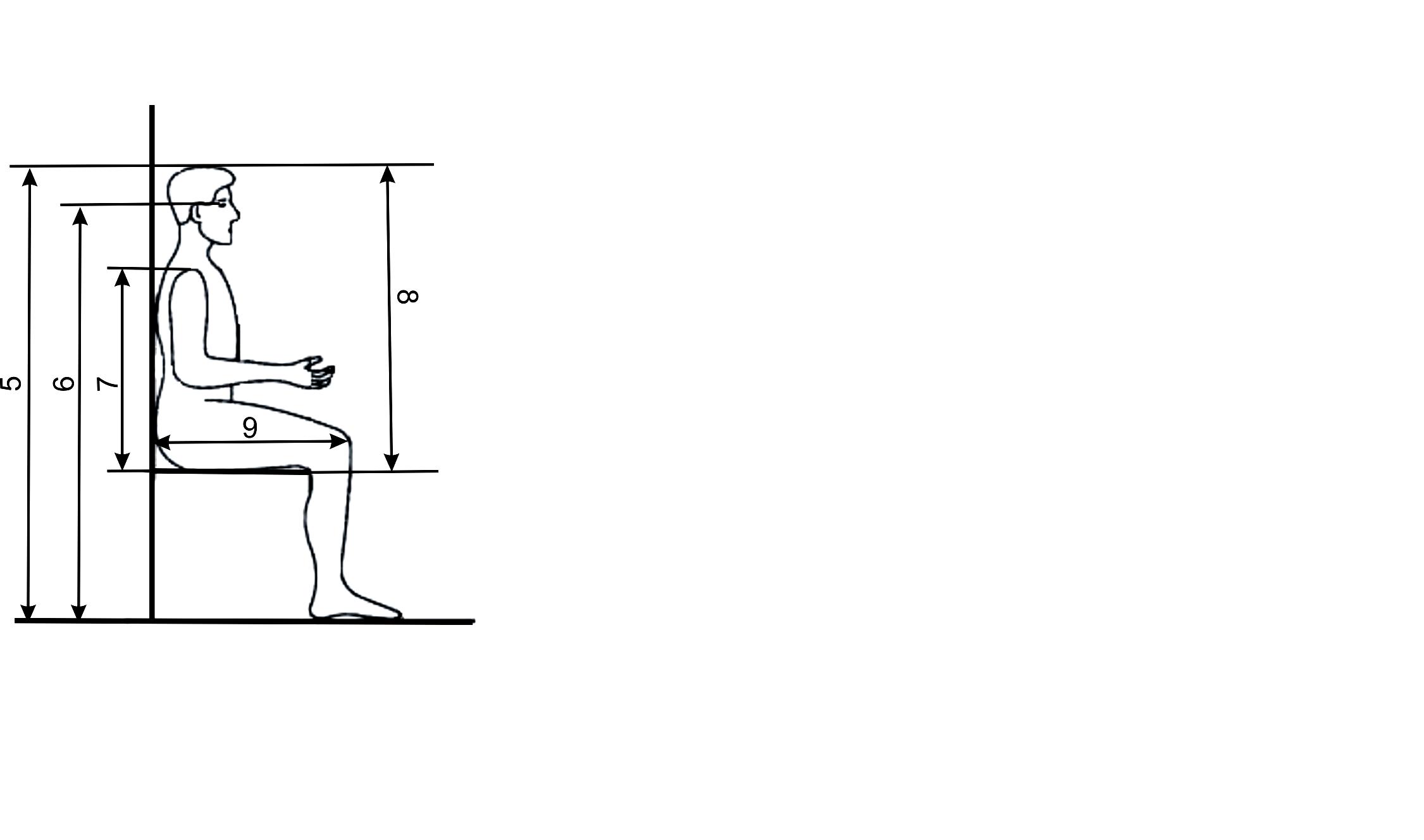

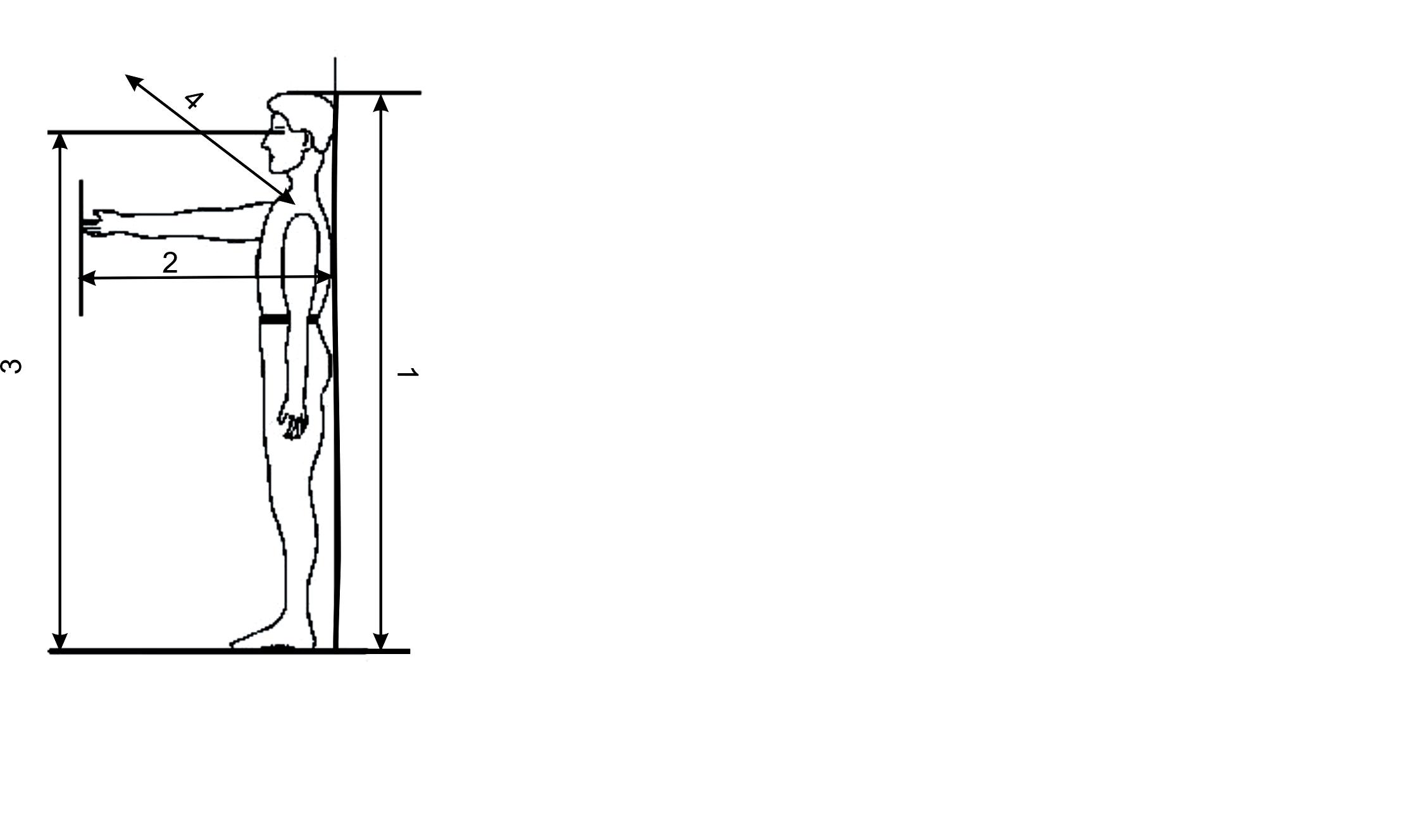

Рис. 1.2. Измерения в положении а – «стоя», б – «сидя»

При измерении размеров в положении «стоя» оператор без обуви становится на подставку ростомера спиной к измерительной планке таким образом, чтобы пятки, ягодицы, спина и затылок касались вертикальной планки ростомера (рис. 1.2, а). При этом голова должна быть наклонена чуть вперед, чтобы линия «глазная щель – верхний край ушной раковины» была горизонтальной. По светлой шкале ростомера измеряют параметры 1, 3, параметры 2 и 4 (ширина плеч), измеряют с помощью рулетки.

При измерении размеров в положении «сидя» оператор усаживается на сиденье ростомера (рис. 1.2. б), касаясь спиной и затылком вертикальной планки ростомера. По шкале измеряют параметры 5, 6, 7, 8. Кроме того, в позе сидя с помощью рулетки определяются размеры 9.
