§13. Устои и анкерные устройства висячих мостов.
Устои висячих мостов обеспечивают закрепление концов кабеля и воспринимают значительные усилия, передающиеся с кабеля. Формы и размеры устоев зависят от размеров, назначения моста и характера грунтовых условий.
При частичной передаче горизонтального усилия на балку жесткости удается сократить размеры анкерного устоя. Балка жесткости закрепляется на качающейся опоре, которая способна воспринимать реакции любого направления.
Размеры устоя могут быть сокращены также при устройстве скальных анкеров. При отсутствии скального основания анкерный устой может иметь вытянутую коробчатую форму и опираться на обычное грунтовое основание.

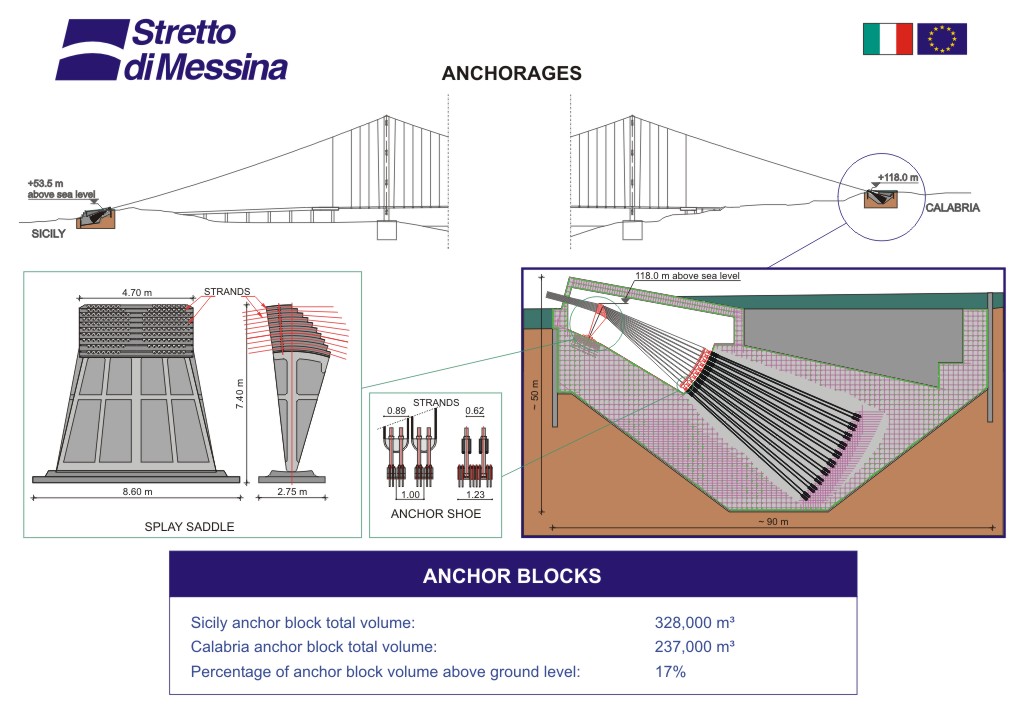

На рисунке представлена конструкция анкерного устоя и закрепление в нем кабеля большого висячего моста. В тело устоя забетонирован пространственный каркас из прокатной стали. Назначение каркаса – передать усилие от кабеля на железобетонный массив устоя. На выступающих из бетона частях каркаса имеются устройства для закрепления концов элементов кабеля.
В седле кабель разводится на отдельные элементы и меняет свое направление. Разводка выполняется в плане и по фасаду. Седло, как правило, крепится неподвижно к устою. Продергивание проволок в седле не происходит, так как усилия в кабеле практически не меняются от временной нагрузки за счет большой доли собственного веса. Для мостов с небольшими пролетами возможны более простые решения.
Висячий Львиный мост через канал Грибоедова.

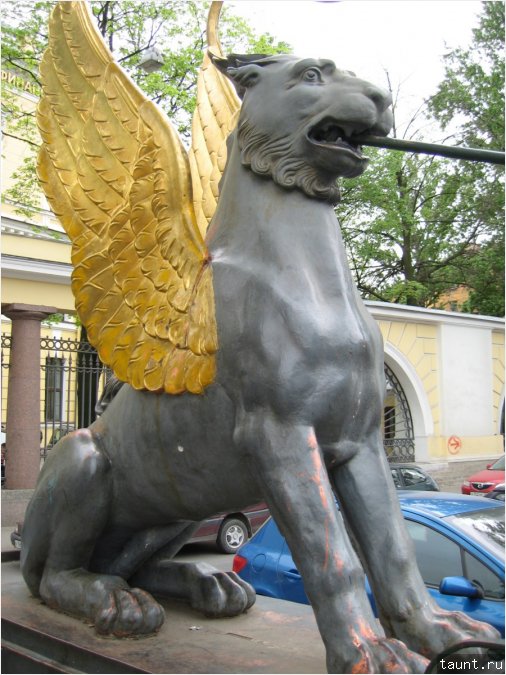

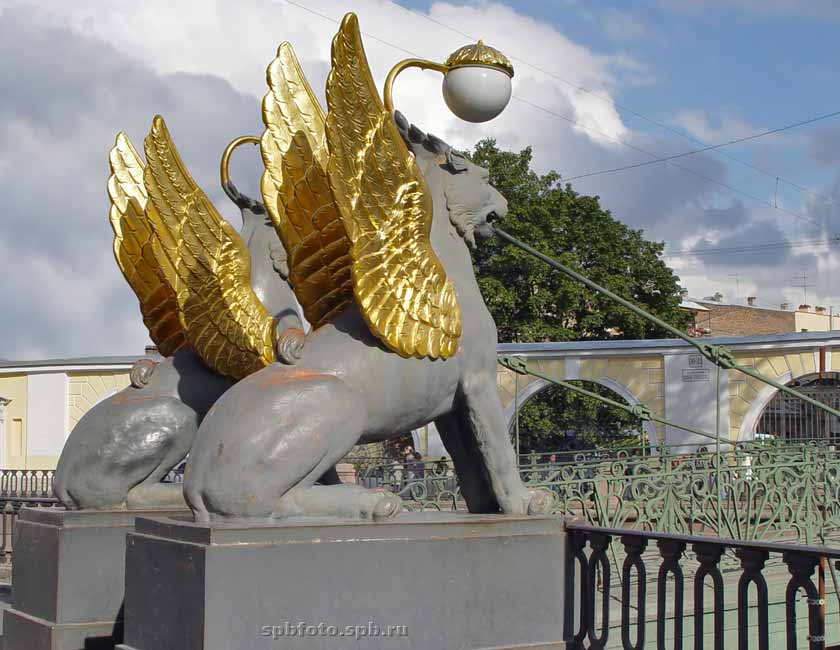

Банковский мост.

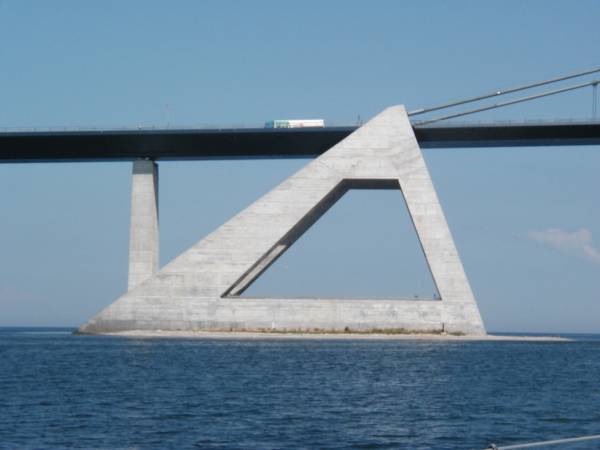

Great Belt Bridge, Denmark
§ 14. Защита от коррозии канатов и закреплений.
Высокопрочные проволоки канатов сильно восприимчивы к коррозии, усталости, коррозионному растрескиванию и т.д. Поэтому при проектировании защиты от коррозии следует гарантировать ее самое высокое качество, особенно в области закреплений, седел и стяжек, а также вблизи проезжей части.
Стало нормальной практикой в Европе защищать проволоку горячим цинкованием слоем 40 мкм (300 г цинка на 1 м2). В некоторых странах существовал запрет на цинкование холоднотянутой проволоки из-за того, что это может стимулировать хрупкое разрушение проволоки. Однако нормы ENV утверждают, что нет оснований для подобных страхов при покрытии проволоки цинком горячим способом. После цинкования следует выполнять дополнительное волочение проволоки, что обеспечивает равномерность и шероховатость покрытия и улучшает механические свойства самой проволоки. Покрытие цинком электролитическим способом не должно использоваться. Могут быть применены альтернативные методы защиты проволок, типа эпоксидного покрытия.
Пустоты между проволоками в спиральных и витых закрытых канатах должны быть заполнены соответствующими составами, чтобы предотвратить вход влаги. Наружная поверхность должна впоследствии быть окрашена или защищена иным способом. Защита канатов из параллельных проволок обычно выполняется с использованием стальных или полиэтиленовых труб, с последующим заполнением пустот соответствующим составом. Лучшим решением является нанесение нестареющих полиэтиленов методом экструзии.
Оболочки, защищающие проволоки каната, должны быть цельными по длине без возникновения трещин и разрывов при растяжении. Стальные трубы, используемые для оболочек, должны иметь относительное удлинение не менее 22%. Толщина стенки трубы должна быть достаточной, чтобы выдержать монтаж и рабочие напряжения конструкции. Сварка оболочек не должна производиться с канатами внутри труб. Полиэтилен, применяемый для изоляции и при экструзии должен быть повышенной плотности и соответствовать соответствующим стандартам. Он должен обладать адекватным сопротивлением ультрафиолетовому излучению и иметь минимальный удлинение в разрыве.
Максимальное отношение наружного диаметра к толщине стенки полиэтиленовой тубы должно быть 18, и толщина стенки должна быть достаточной, чтобы выдержать напряжения при инъектировании полости. Толщина экструдированой оболочки должна быть не менее 1,5 мм. Швы, полученные при сварке полиэтиленовой тубы должны быть способны к восприятию полного предела текучести профиля трубы.
Если цементный раствор использовался как заполнитель между трубой обшивки и канатом, то нет гарантии, что все пустоты полностью заполнены жидким цементным раствором и что жидкий цементный раствор не растрескивается под нагрузкой. Почти невозможно предотвратить попадание влаги вовнутрь. Наиболее опасна ситуация в том случае, когда проволоки каната не защищены цинкованием или иным способом.
Возможными заполнителями пустот кабелей заключенных в трубы могут быть: смазочный материал (жир); воск; эпоксидная смола; полимерный бетон; полиуретан.
Специальные меры должны быть предприняты для защиты проволок в анкерах, седлах и стяжек и др. для предотвращения входа и застоя влаги.
Защита от коррозии основных кабелей висячих мостов требует принятия специальных мер. Обычно применяется следующая конструкция:
уменьшение количества пустот в кабеле за счет максимально возможной плотной укладки проволок;
поперечная намотка мягкой оцинкованной проволоки вокруг кабеля виток к витку;
- нанесение на внешнюю поверхность специального состава, позволяющего выполнить герметизацию кабеля и образовать поверхность, приспособленную для окраски. Наружные поверхности анкеров, седел, стяжек и т.п. следует защитить от коррозии распылением цинка, заливкой и окраской красителями, совместимыми с теми, которыми окрашены прочие конструкции моста.
Для обслуживания канатных элементов моста в процессе его эксплуатации должна быть составлена специальная программа по поддержанию защиты от коррозии.
нанесение на внешнюю поверхность специального состава, позволяющего выполнить герметизацию кабеля и образовать поверхность, приспособленную для окраски. Наружные поверхности анкеров, седел, стяжек и т.п. следует защитить от коррозии распылением цинка, заливкой и окраской красителями, совместимыми с теми, которыми окрашены прочие конструкции моста.

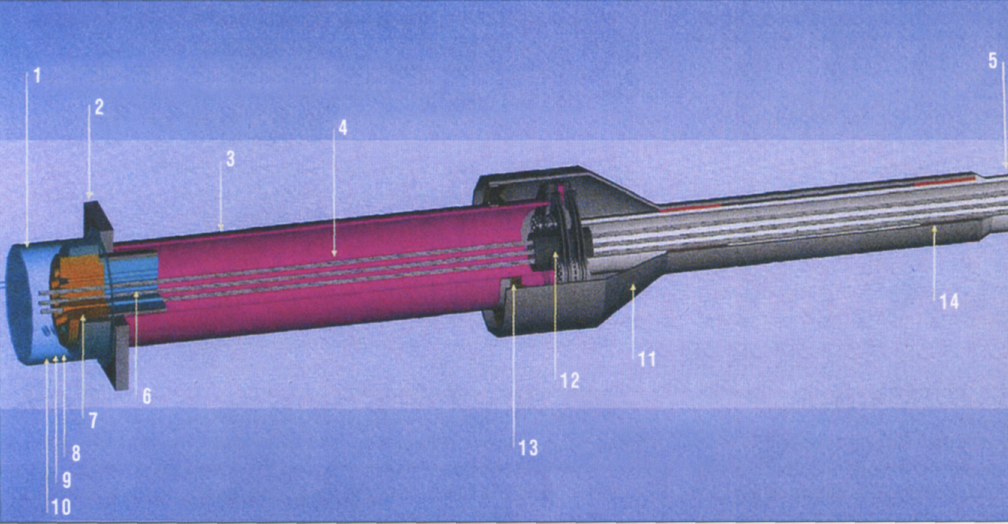

Деталь системы SSI 2000 (D):
1 - защитная крышка, закупоривающая весь анкер;
2 - опорная плита;
3 - направляющая труба;
4 - незащищенная чулкам прядь системы VSL с защитным гальваническим покрытием, диаметр 15,7 мм, 1770/1860 МПа;
5 - защитный чехол каната уменьшенного диаметра, изготовленный из HDPE методам экструзии, с нанесенным на поверхность винтовым буртиком;
6 - переходная коробка:
7 - активный анкер, оснащенный системой регистрации данных;
8 - датчик температуры;
9 - датчик влажности;
10 - датчик давления воздуха;
11 - защитная антивандальная труба;
12 - фрикционный демпфер системы VSL;
13 - металлический конический уплотнительный сальник;
14 - соединение с защитным кожухом.
В настоящее время в практике сооружения висячих мостов применяют систему обезвоживания канатов с целью сдерживания или предотвращения коррозии проволок. Компания «VSL» разработала соответствующую технологию обезвоживания канатов для вантовых мостов с размещением оборудования в пилоне, где находятся анкеры вантовых канатов. Новая система вантовых канатов, имеющая индекс SSI 2000 (D), предназначена для повышения долговечности канатов и снижения аэродинамического воздействия ветра. Предлагаемая система является новой версией системы SSI 2000, разработанной той же компанией ранее. В ней канат состоит из аналогичного набора индивидуальных прядей, заключенных в защитный кожух из полиуретана высокой плотности (HDPE). Новым здесь является уменьшенный диаметр каната, который по этой причине обладает наименьшим сопротивлением при обдувании ветром. Эти преимущества проявляются особенно заметно при большой длине каната в мостах больших пролетов. Кроме того, система предполагает новый подход к проблеме защиты канатов от коррозии, упрощает наблюдение за их состоянием при эксплуатации.
Воздухонепроницаемый защитный кожух из полиуретана одним концом присоединяют к пилону, а другим - к анкеру на пролетном строении. Канат составлен из прядей, изготовленных с защитным покрытием, например, с оцинкованием, но без чулка.
Законченная система вантового каната состоит из прядей, заключенных в воздухонепроницаемый кожух по всей длине каната и на длине обоих анкеров.
Обдуванием сухим воздухом от коррозии защищают не только собственно канат, но и его анкера, а также систему гашения колебаний, если таковая предусмотрена.
Обычно установку обезвоживания размещают внутри пилона. Она имеет вентиляторы, которые создают невысокое по величине, но постоянное давление сухого воздуха по всей длине каната. Это постоянное повышение давления признано исключить проникновение молекул воды из окружающей среды к канатам.
Установка, размещенная в пилоне, подает сухой воздух в анкерную камеру пилона, где он перемещается вниз, доходя до анкеров в балке жесткости. Пространство между прядями внутри кожуха из HDPE способствует циркуляции сухого воздуха вокруг прядей, поэтому давление в зоне анкеров пролетного строения остается несколько выше атмосферного.
Систему обезвоживания обдувом сухим воздухом с целью защиты металлоконструкций и канатов подвески пролетного строения применяют уже более 40 лет, принципы ее работы понятны, полезность очевидна, а примеры использования есть во многих странах. Эффективность обезвоживания для защиты канатов висячих мостов продемонстрирована на мосту Ахаши-Кайкё и других висячих мостах. Оборудование обезвоживания для защиты системы канатов вант SSI 2000 (D) на основе проверенной технологии, подтвержденной длительным применением в металлических пролетных строениях, подтвердило низкую величину расходов на ее техническое обслуживание и высокую надежность.
Основной растянутый элемент системы стандартного вантового каната состоит из двух уровней защиты; в отличие от этого система SSI 2000 (D) обладает тремя уровнями защиты. Первый из них представляет собой сплошное металлизационное покрытие прядей, второй уровень - это поток сухого воздуха, который окружает прядь, создавая сплошную оболочку. И, наконец, устроен воздухонепроницаемый кожух, в который заключен весь вантовый канат.
Каждая защитная крышка, устанавливаемая на анкере пролетного строения, позволяет крепить к ней датчики для замера влажности, давления воздуха и его температуры, то есть обеспечивает получение всех необходимых для контроля над процессом обезвоживания данных.
Такая установка позволяет вести мониторинг системы защиты каната. Эту же защитную крышку анкера можно устроить таким образом, чтобы обеспечивать постоянное визуальное наблюдение за состоянием прядей и их клиньев без необходимости вскрывать сформировавшуюся замкнутую систему и вмешиваться в нее. Это в значительной степени снижает время и расходы, необходимые для выполнения мероприятий по контролю и защите, которые должны вестись на протяжении длительного периода эксплуатации канатов.
Если пролетное строение моста запроектировано в виде металлической коробки, функциональные задачи новой систем
обезвоживания SSI 2000 (D) могут быть расширены включением всего пролетного строения в систему защиты от коррозии. Поток сухого воздуха, движущийся вдоль канатов вант, может быть введен в отсеки и полости пролетного строения, обезвоживая воздух, заполняющий объем замкнутых полостей пролетного строения так же, как это происходит внутри кожуха каната.
Хотя новая система канатов основана на конструкции стандартной системы SSI 2000, с тем же технологическим принципом анкеровки прядей клиньями, канаты новой системы имеют меньший (в среднем на 30 %) диаметр, чем в случае стандартных канатов. Поэтому ветровая нагрузка будет создавать гораздо меньшее воздействие на отдельный вантовый канат.

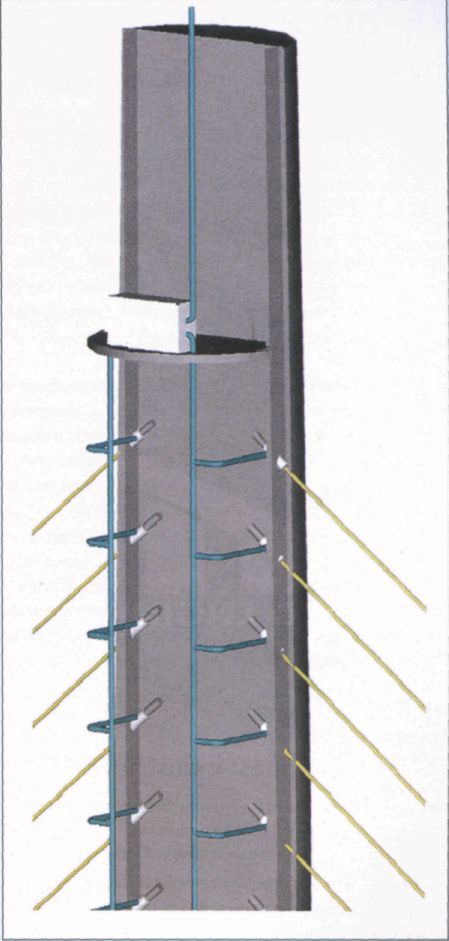

Система обезвоживания, устанавливаемая в пилоне (для наглядности часть оболочки пилона вырезана); смонтированная вверху установка для обезвоживания подает сухой воздух в канаты через анкеры.
