3. Выбор основных параметров шпоночного соединения
Подобрать шпонку для соединения шкива с валом Ø70 мм. Соединение свободное. Длина шпонки l = 125 мм. Назначить посадку шкива на вал.
Рис. 3.1. Обозначение посадок шпоночного соединения на чертеже
По данным ГОСТ 23360-78 для вала Ø70 находим сечение шпонки b × h = 20 × 12 мм. Допуски на глубину пазов вала t1 и втулки t2:
t1 = 7.5+0,2 или d – t1 = 70 – 7.5 = 62.5-0,2
t2 = 4,90 или d + t2 = 70 + 4,9 = 74,9+0,2
Предельные отклонения размеров по ширине паза вала и паза втулки должны соответствовать полям допусков ГОСТ 25347-82 при нормальном соединении: на валу H9, во втулке D10.
Предельные отклонения на ширину шпонки устанавливают по h9.
Сопряжение шпонки с пазом вала (при свободном соединении) будет осуществляться по посадке 20H9/h9, а с пазом втулки – 20D10/h9.
Отклонения на несопрягаемые размеры, которые рекомендует ГОСТ 23360, находим по ГОСТ 25347-82:
на высоту шпонки 12h11-0,090
на длину шпонки 125h14-1.000
на длину паза вала 125H15 +1.600
Принимаем посадку шкива на вал 70H9/h9.
По ГОСТ 25347-82 находим отклонения, соответствующие принятым полям допусков:
для ширины шпонки bшп = 20h9 es = 0; ei = -52 мкм;
для ширины паза вала Вв = 20H9 ES =+52 мкм; EI =0;
для ширины паза втулки Ввт = 20D10; ES = +149 мкм; EI = +65мкм.
По найденным значениям отклонений чертим схему расположения полей допусков и проводим анализ этих посадок.

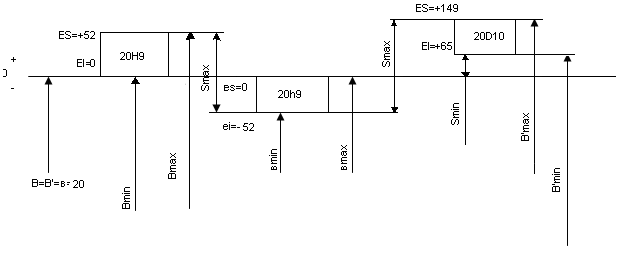

Рис. 3.2. Схема расположения полей допусков посадок шпонки с пазом вала и с пазом втулки
Т а б л и ц а 3.1.
Наименование |
Вал |
Шпонка |
Втулка |
Обозначение поля допуска
|
20h9 |
20H9 |
20D10 |
Верхнее отклонение, мкм
Нижнее отклонение, мкм
|
ES = 0
EI =-52 |
es = +52
ei = 0 |
ES = +149
EI =+65 |
Наибольший предельный размер, мм
Наименьший предельный размер, мм
|
Bmax = B + ES = 20
Bmin = B + EI = 19.948 |
вmax = в + es = 20.052
вmin = в + ei = 20 |
B’max = B’ + ES = 20.149
B’min = B’ + EI = 20.065 |
Допуск размера, мм
|
TВ = Вmax – Вmin = ES – EI = 0,052
|
Tв = вmax – вmin = es – ei = = 0,052 |
TВ’ = В’max – В’min = ES –EI = 0,084
|
Наибольший зазор, мм
Наименьший зазор, мм
|
Smax = вmin – Вmax = 0,104
Smin= вmax– Вmin = 0,000 |
Smax= Es-ei=0,201
Smin = EI- es =0.065
|
