4. Розрахунок імовірності неруйнування підшипників кочення
Вимоги, що розроблені на стадії технічного завдання і технічного проекту, є вихідними даними при розрахунку ресурсу деталей автомобіля у імовірнісному аспекті.
Розміри деталей (наприклад, діаметри зовнішнього та внутрішнього кільця, радіуси заокруглень, коефіцієнти працездатності підшипників кочення) беруть згідно довідникових даних [2] за вказівкою викладача.
Навантаження, що діють на підшипники, коефіцієнти безпеки, обертання та температури, беруть за даними довідників [2].
Розрахункову ймовірність Р(Труj) неруйнування підшипників кочення визначають залежно від величини:
, (23)
де Тр90 – 90 %-й ресурс, год.
, (24)
де С – коефіцієнт працездатності, що визначається за каталогом [2] згідно заданого за завданням номера підшипника;
Q – умовне навантаження на підшипник, Н (розраховується за формулами каталогу [2]);
α – показник степеня (при 90%-му ресурсі α = 3);
n – частота обертання задається викладачем, хв-1;
Трγj – заданий згідно умови гамма-відсотковий ресурс підшипника, год.
Розраховуючи ймовірність неруйнування підшипників, слід дотримуватись виконання умови:
Р(Тру) , γj/100 (25)
або
100Р(Тру) , γj (26)
Розрахункову ймовірність неруйнування підшипника кочення визначають за знайденим значенням Р(Тру) (рис. 3). Знайдене значення порівнюють із заданою ймовірністю неруйнування γj, користуючись співвідношенням (13).

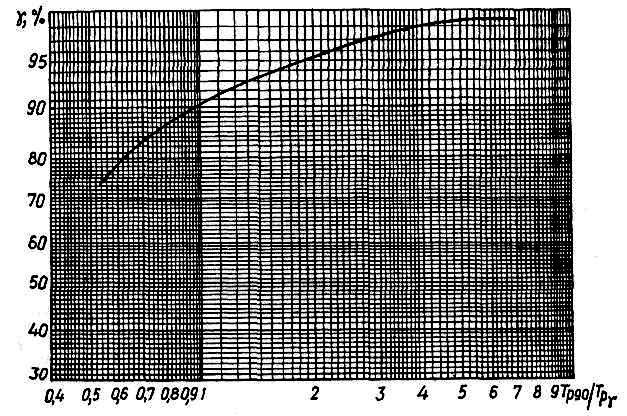

Рис. 4.1 – Залежність імовірності неруйнування
підшипників кочення від коефіцієнту
Послідовність розрахунку ймовірності неруйнування підшипників кочення
Розрахунок імовірності неруйнування підшипника проводиться згідно [2].
Добирають тип та номер підшипника з конструктивних міркувань (видається викладачем з навчальних міркувань).
За довідником [2] визначають умовне навантаження на підшипник та всі необхідні коефіцієнти:
(27)
де R – радіальне навантаження, кН, (видається згідно завдання);
Кк – коефіцієнт обертання кільця (знаходять згідно номера підшипника із довідника [2]);
m – коефіцієнт, що враховує вплив радіального та осьового навантаження на термін служби підшипника [2];
А – осьове навантаження на підшипник, кН, (згідно завдання);
Кσ – коефіцієнт характеру навантаження [2];
Кt – температурний коефіцієнт [2];
За формулою (11) визначають 90%-й ресурс, год.
Визначають коефіцієнт за формулою (10).
Для розрахункового підшипника кочення за знайденим визначають ймовірність його неруйнування.
В кінці розрахунку проводиться перевірка виконання умови (13) та робиться висновок про відповідність підшипника заданим умовам експлуатації та заданому ресурсу.
На цьому розрахунок ймовірності неруйнування підшипника вважається виконаним.
