7. Устойчивость сжатых стержней
7.1. Понятие о продольном изгибе
Вопрос об устойчивости приходится решать в случае сжатия стержня, размеры поперечного сечения которого малы по сравнению с длиной. При увеличении сжимающих сил прямолинейная форма равновесия стержня может оказаться неустойчивой, и стержень выпучится, ось его искривится. Это явление носит название продольного изгиба. Наибольшее значение сжимающей силы, до достижения которого прямолинейная форма равновесия стержня является устойчивой, называется критической силой. При сжимающей силе меньше критической стержень работает на сжатие; при силе, равной критической, стержень работает на сжатие и изгиб. Даже при небольшом превышении сжимающей нагрузкой критического значения прогибы стержня нарастают чрезвычайно быстро, и стержень или разрушается в буквальном смысле слова, или получает недопустимо большие деформации, выводящие конструкцию из строя. Поэтому критическая сила должна рассматриваться как разрушающая нагрузка.
Допускаемая сжимающая сила должна быть в несколько раз меньше критической. Это условие устойчивости прямолинейной формы равновесия стержня можно представить в виде
[F] = Fкр/[ny] (63)
Рис. 56 Рис. 57
где [F] - допускаемое значение силы, сжимающей стержень, Fкр - критическое значение сжимающей силы для рассчитываемого стержня; [nу] - нормативный (требуемый) коэффициент запаса устойчивости.
Для стержня с шарнирно-закрепленными концами
Fкр = p2ЕJmin/l (64)
Очевидно, что при потере устойчивости стержень изгибается в плоскости наименьшей жесткости, т. е. каждое из его поперечных сечений поворачивается вокруг той из главных осей, относительно которой момент инерции минимален, поэтому в формулу Эйлера (64) входит величина Jmin.
Шарнирное закрепление обоих концов стержня принято называть основным случаем продольного изгиба. При других способах
Рис. 58
закрепления концов стержня можно получить формулу для критической силы путем сопоставления формы изогнутой оси данного стержня с формой, которая получается у стержня с шарнирно-закрепленными концами.

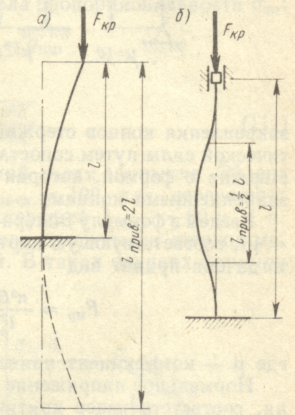

Введем в формулу Эйлера приведенную длину стержня lприв = ml, соответствующую картине деформирования (рис.56 и 57), тогда она примет вид
Fкр = p2ЕJmin/ lприв 2 = p2ЕJmin/(ml) 2 (65)
где m - коэффициент приведения длины (рис. 58).
Нормальное напряжение в поперечном сечении сжатого стержня, соответствующее критическому значению сжимающей силы, также называется критическим.
Определим критическое напряжение s кр исходя из формулы Эйлера
s кр = Fкр/А = p2ЕJmin/[A(ml) 2].
Oтношение момента инерции к площади равно квадрату радиуса инерции: Jmin/A = imin2. После подстановки этого значения формула критического напряжения может быть переписана в следующем виде:
s кр = p2Е imin2/(ml) 2
или
s кр = p2Е/[(ml)/ imin] 2 = p2Е/l2.
Отношение l = ml/ imin носит название гибкости стержня; как частное от деления двух величин, каждая из которых имеет размерность длины, гибкость выражается отвлеченным числом. Чем больше гибкость l, тем меньше критическое напряжение тем меньше критическая сила, которая вызовет продольный изгиб стержня.
