Додаток в
Таблиця В.1 – Технологічні схеми для влаштування дренажної конструкції
Продовження таблиці В.1
1 |
2 |
Планування матеріалу автогрейдером під ущільнення |
|
Очистка основи від пилу та бруду або технологічний полив матеріалу дорожньої конструкції |
|
Ущільнення матеріалів легким та важким котками за човниковою схемою |
|
Ущільнення матеріалів за круговою схемою |
|
Продовження таблиці В.1
1 |
2 |
Копання рівчаків для поздовжнього дренажу мілкого закладання автогрейдером |
|
Копання рівчаків для скидів води з поздовжнього дренажу мілкого закладання автогрейдером |
|
Розбивка контурів траншеї для поздовжнього дренажу мілкого закладання автогрейдером |
|
Розбивка контурів траншеї для скидів води з поздовжнього дренажу мілкого закладання автогрейдером |
|
Продовження таблиці В.1
1 |
2 |

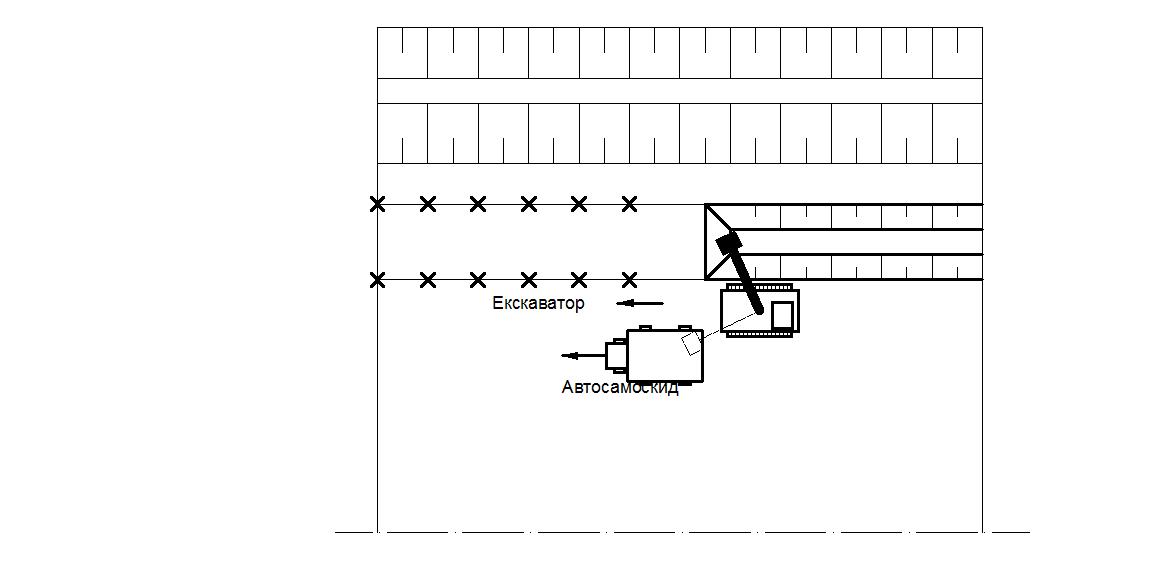

Розробка ґрунту з навантаженням на автомобілі-самоскиди екскаватором |
|

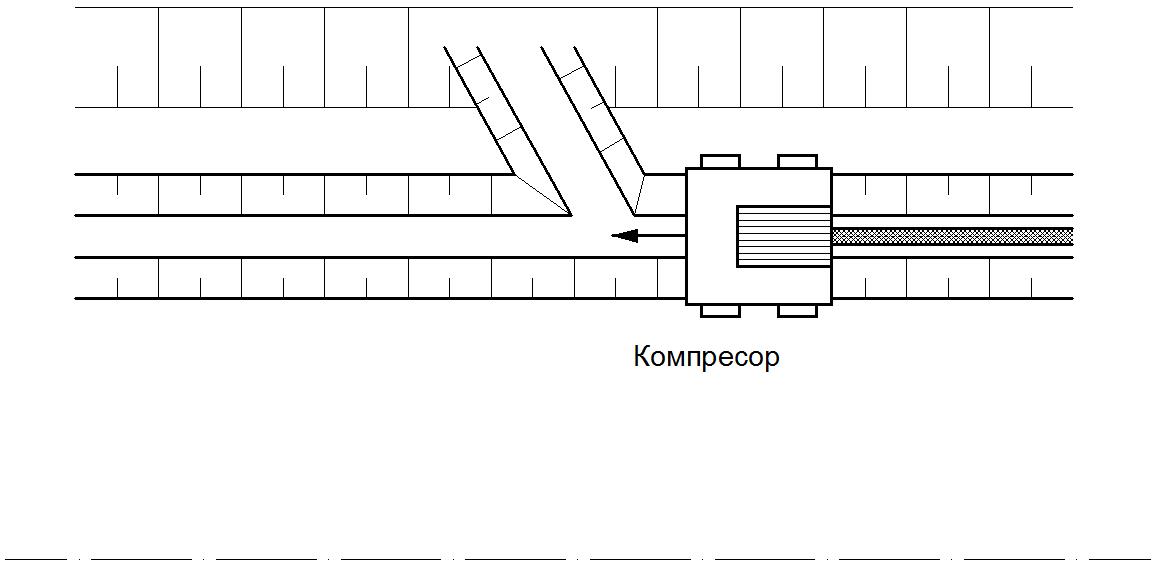

Ущільнення дна траншеї пневматичними трамбівками |
|
Укладання дренуючих труб дреноукладальником |
|
Транспортування матеріалів при влаштуванні дренажу |
|
Продовження таблиці В.1
1 |
2 |
Влаштування бетонного оголовку скидів |
|
Улаштування щебеневої основи під дренаж мілкого закладання трамбівками |
|
Відсипання призми трубчастого дренажу |
|
Укладання дренажних труб кранами |
|
Додаток г Витяг з дбн д.2.2-1-99
Группа 18 Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,25 – 0,4 м3
Состав работ: 1.Разработка грунта экскаваторами с погрузкой на автомобили-самосвалы. 2.Планировка поверхности забоя и земляного полотна забойной дороги бульдозером. 3.Устройство и содержание дорог в забое. 4.Вспомогательные работы, выполняемые вручную, связанные с устройством водоотводных канав или ограждающих валиков, с переходом экскаватора с одного места работы на другое, из забоя в забой и т.д.
Измеритель: 1000 м3 грунта
Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,4 [0,35-0,45] м3, группа грунтов:
1-18-1 1
1-18-2 2
1-18-3 3
То же, грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,25 м3, группа грунтов:
1-18-4 1
1-18-5 2
1-18-6 3
Таблица 35- Группа 18 Нормы с 1 по 6
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-18 1 |
1-18 2 |
1-18 3 |
1-18 4 |
1-18 5 |
1-18 6 |
1 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
24,14 |
30,43 |
40,97 |
36,04 |
45,9 |
63,92 |
2 |
Средний разряд работ |
|
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Затраты труда машинистов |
чел-ч |
69,87 |
88,23 |
118,83 |
103,53 |
131,58 |
183,26 |
|
Машины и механизмы |
|
|
|
|
|
|
|
206-0246 |
Экскаваторы одноковшовые |
маш-ч |
52,36 |
66,13 |
89,08 |
- |
- |
- |
|
дизельные на гусеничном ходу, |
|
|
|
|
|
|
|
|
емкость ковша 0,4 м3 |
|
|
|
|
|
|
|
206-0337 |
Экскаваторы одноковшовые |
маш-ч |
- |
- |
- |
82,79 |
105,23 |
146,54 |
|
дизельные на пневмоколесном ходу, |
|
|
|
|
|
|
|
|
емкость ковша 0,25 м3 |
|
|
|
|
|
|
|
207-0148 |
Бульдозеры, мощность 59 кВт [80 л.с.] |
маш-ч |
17,51 |
22,1 |
29,75 |
20,74 |
26,35 |
36,72 |
Группа 134 Уплотнение грунта пневматическими трамбовками
Состав работ: 1.Уплотнение грунта.
Измеритель: 100 м3 уплотненного грунта
Уплотнение грунта пневматическими трамбовками, группа грунтов:
1-134-1 1, 2
1-134-2 3, 4
Таблица 262- Группа 134 Нормы с 1 по 2
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-134 1 |
1-134 2 |
1 |
2 |
3 |
4 |
5 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
18,36 |
21,93 |
2 |
Средний разряд работ |
|
3 |
3 |
3 |
Затраты труда машинистов |
чел-ч |
4,45 |
5,32 |
|
Машины и механизмы |
|
|
|
205-0101 |
Компрессоры передвижные с двигателем внутреннего сгорания, давление до 686 кПа [7 ат], подача 2,2 м3/мин |
маш-ч |
4,45 |
5,32 |
233-1100 |
Трамбовки пневматические при работе от компрессора |
маш-ч |
17,85 |
21,25 |
Группа 113 Устройство дренажа из пластмассовых труб дреноукладчиками [бестраншейными] с тягачами мощностью 118 кВт [160 л.с.]
Состав работ: 1.Устройство дренажа с обмоткой труб фильтрующим материалом. 2.Устройство включения в коллектор.
Измеритель: 1000 м дренажа
Устройство дренажа из пластмассовых труб дреноукладчиками [бестраншейными] с тягачами мощностью 118 кВт [160 л.с.], группа грунтов:
1-113-1 1
1-113-2 2
1-113-3 3
Таблица 224- Группа 113 Нормы с 1 по 3
Шифр ресурса |
Наименование ресурса |
Едини-ца измер. |
1-113 1 |
1-113 2 |
1-113 3 |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
24,82 |
27,2 |
30,09 |
2 |
Средний разряд работ |
|
3,4 |
3,4 |
3,4 |
3 |
Затраты труда машинистов |
чел-ч |
39,37 |
43,36 |
47,95 |
|
Машины и механизмы |
|
|
|
|
200-0002 |
Автомобили бортовые, грузоподъемность до 5 т |
маш-ч |
0,26 |
0,26 |
0,26 |
202-1141 |
Краны на автомобильном ходу, грузоподъемность 10т |
маш-ч |
0,26 |
0,26 |
0,26 |
208-0902 |
Дреноукладчики [бестраншейные] с тягачом мощностью 118 кВт |
маш-ч |
12,95 |
14,28 |
15,81 |
|
[160 л.с.] |
|
|
|
|
|
М а т е р и а л ы |
|
|
|
|
По проекту |
Фильтрующие материалы |
м3 |
П |
П |
П |
По проекту |
Трубы дренажные |
м |
1017 |
1017 |
1017 |
Группа 145 Планировка площадей, откосов, полотна выемок и насыпей
Состав работ: 1.Планировка поверхности со срезкой неровностей. 2.Засыпка углублений, уплотнение грунта, зачистка поверхности и проверка шаблоном. 3.Планировка основной площадки полотна. 4.Устройство сливной призмы и зачистка неровностей. 5.Планировка откосов срезкой. 6.Разравнивание грунта и планировка естественной бермы.
Измеритель: 1000 м2 спланированной площади
Планировка площадей механизированным способом, группа грунтов:
1-145-1 1
1-145-2 2
1-145-3 3
Планировка площадей ручным способом, группа грунтов:
1-145-4 1
1-145-5 2
1-145-6 3
1-145-7 4
Планировка откосов и полотна выемок механизированным способом, группа грунтов:
1-145-8 1
1-145-9 2
1-145-10 3
Планировка откосов и полотна насыпей механизированным способом, группа грунтов:
1-145-11 1
1-145-12 2
1-145-13 3
Планировка откосов выемок экскаватором-планировщиком, группа грунтов:
1-145-14 1
1-145-15 2
1-145-16 3
Планировка откосов насыпей экскаватором-планировщиком, группа грунтов:
1-145-17 1
1-145-18 2
1-145-19 3
Таблица 275- Группа 145 Нормы с 1 по 3
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-145 1 |
1-145 2 |
1-145 3 |
1 |
2 |
3 |
4 |
5 |
6 |
3 |
Затраты труда машинистов |
чел-ч |
1,43 |
1,69 |
2,26 |
|
Машины и механизмы |
|
|
|
|
207-0149 |
Бульдозеры, мощность 79 кВт [108 л.с.] |
маш-ч |
0,85 |
1,04 |
1,51 |
212-0202 |
Автогрейдеры среднего типа, мощность 99 кВт [135 л.с.] |
маш-ч |
0,58 |
0,65 |
0,77 |
Таблица 276- Группа 145 Нормы с 4 по 7
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-145 4 |
1-145 5 |
1-145 6 |
1-145 7 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
170 |
209,1 |
277,1 |
353,6 |
2 |
Средний разряд работ |
|
3 |
3 |
3 |
3 |
Таблица 277- Группа 145 Нормы с 8 по 13
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-145 8 |
1-145 9 |
1-145 10 |
1-145 11 |
1-145 12 |
1-145 13 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
97,07 |
123,06 |
180,2 |
38,59 |
47,43 |
60,35 |
2 |
Средний разряд работ |
|
1,8 |
1,6 |
1,8 |
2,2 |
2,2 |
2,2 |
3 |
Затраты труда машинистов |
чел-ч |
4,13 |
4,46 |
6,19 |
3,83 |
4,25 |
5,22 |
|
Машины и механизмы |
|
|
|
|
|
|
|
206-0248 |
Экскаваторы одноковшовые дизельные |
маш-ч |
2,04 |
2,04 |
3,57 |
1,19 |
1,19 |
1,19 |
|
на гусеничном ходу, емкость ковша 0,65 м3 |
|
|
|
|
|
|
|
Группа 164 Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами
Состав работ: 1.Разработка грунта с выбрасыванием на бровку. 2.Зачистка дна и поверхности стенок. 3.Откидка грунта от бровки.
Измеритель: 100 м3 грунта
Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов:
1-164-1 1
1-164-2 2
1-164-3 3
1-164-4 4
Таблица 301- Группа 164 Нормы с 1 по 4
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-164 1 |
1-164 2 |
1-164 3 |
1-164 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
200,6 |
261,8 |
421,6 |
605,2 |
2 |
Средний разряд работ |
|
1,7 |
1,7 |
1,8 |
1,8 |
Группа 166 Засыпка вручную траншей, пазух котлованов и ям
Состав работ: 1.Засыпка ранее выброшенным грунтом с разбивкой комьев и трамбованием. 2.Поливка водой при необходимости.
Измеритель: 100 м3 грунта
Засыпка вручную траншей, пазух котлованов и ям, группа грунтов:
1-166-1 1
1-166-2 2
1-166-3 3
1-166-4 4
Таблица 304- Группа 166 Нормы с 1 по 4
Шифр ресурса |
Наименование ресурса |
Единица измер. |
1-166 1 |
1-166 2 |
1-166 3 |
1-166 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Затраты труда рабочих-строителей |
чел-ч |
150,45 |
165,24 |
205,7 |
234,6 |
2 |
Средний разряд работ |
|
1,5 |
1,5 |
1,5 |
1,5 |
