Визначаємо обсяги робіт
Для поздовжнього дренажу мілкого закладання:
загальна довжина дренажу мілкого закладання:
Lд=1000 м;
кількість ланок труб Nт з урахуванням зазору 15 см для муфт (формула 2.9):
;
кількість муфт:
Nм= 321 шт.;
площа поперечного перерізу обсипки Sоб (формула 2.11):
.
Для скидів води з поздовжнього дренажу:

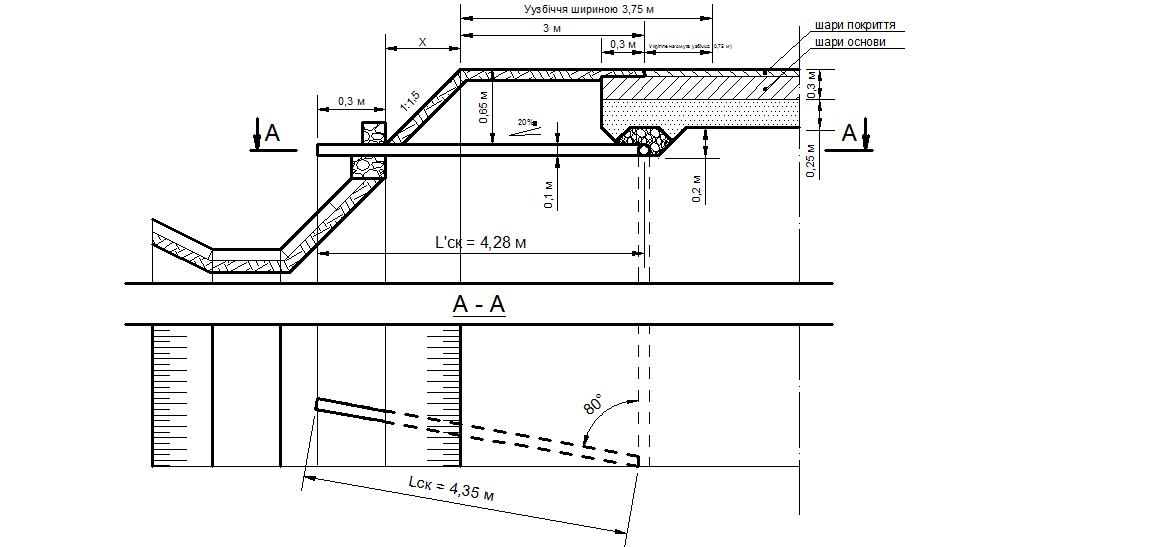

довжина одного скиду Lск, м - визначається з використанням схеми, зображеної на рисунку 2.8.
Рисунок 2.8 – Схема поперечного профілю та плану дренажної конструкції
Врахуємо, що шари основи влаштовуються на 0,3 м ширшими за шари покриття.
Як видно з рисунку, довжина скиду у поперечному профілі становить:
L'СК=0,3+Х+3.
Невідомим є значення Х, яке можна визначити, враховуючи, що закладення укосів складає 1:1,5, тобто:
; знаходимо значення Х: .
Отже, L'СК=0,3+0,975+3=4,575≈4,28 (м).
При розрахунку довжини скиду поперечними похилами проїзної частини, узбіч та скидів води з поздовжнього дренажу нехтуємо.
Далі слід врахувати, що кут нахилу скиду до дрени в залежності від поздовжнього похилу дренажної труби становить для нашого випадку 80°.
Уточнюємо довжину скиду, враховуючи кут нахилу 80° та користуючись планом ділянки дороги (рис. 2.8):
LСК= L'СК∙/sin 80°=4,28/0,9848=4,35 (м).
кількість скидів Nск (формула 2.12):
.
Для підстильного шару основи з піску:
об’єм піщаного шару Vп:
Vп=500∙0,25∙9,6=1200 (м3).
2.2.3.2 Визначення потреби в дорожньо-будівельних матеріалах для влаштування дренажної конструкції
Номенклатуру дорожньо-будівельних матеріалів (вид, тип, марка, спосіб виготовлення) призначають в залежності від прийнятих проектних рішень та умов роботи дренажної конструкції. Для визначення кількості матеріалів використовують ДБН [2, 3, 4, 5] або, при відсутності відомостей в нормативних документах, розраховують за формулами. У нормативних документах [2, 3, 4, 5] наведені відомості про потребу в матеріальних ресурсах для дорожньо-будівельних робіт за видами на одиницю виміру (Вимірник).
Розрахунок кількості матеріалів зручно виконувати у табличній формі (табл. 2.8).
Необхідну кількість основних та допоміжних матеріалів для влаштування конструктивних елементів дренажної конструкції визначають згідно пропорцій та рекомендацій за групами “Ресурсних елементних кошторисних норм” (РЕКН), з урахуванням переходу від проектних норм матеріалу Н.м. до заданих на певний обсяг робіт Fі.
Потребу в матеріалах визначають за формулою:
(2.21)
При відсутності даних у нормативних документах потребу в матеріалах визначають розрахунком.
Таблиця 2.8 – Основні параметри технології будівництва дренажу
№п/п |
Найменування матеріалів |
Потреба в матеріалах |
Середня дальність транспорту-вання матеріалів, км |
Продуктивність машин |
|||
тип і марка машини |
т/зм |
м3/зм |
|||||
на ділянку |
на захватку |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Поздовжній дренаж мілкого закладання |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Скиди води з поздовжнього дренажу загальною довжиною _______ м |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Підстильний шар основи з піску |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рекомендації щодо визначення необхідної кількості матеріалів наведені в табл. 2.9.
Таблиця 2.9 – Конструктивні елементи дренажної конструкції та матеріали для їх влаштування
№ п/п |
Конструктивні елементи дренажної конструкції |
Матеріали |
Нормативний документ |
Гру-па |
Норма |
1 |
2 |
3 |
4 |
5 |
|
При влаштуванні поздовжнього дренажу мілкого закладання із азбоцементних труб діаметром умовного проходу 100 мм |
|||||
1 |
Поздовжній дренаж мілкого закладання |
Щебінь фр. 20-40 мм, м3 Труби, діаметром 100 мм, м (шт.) Рубероїд РПП-300Б, м2 Пісок природний, рядовий, м3 Муфти, шт. |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 - |
5 5 - 5 - 5 - |
27-5-1 27-5-1, розр. 27-5-1 - 27-5-1 розр. |
2 |
Скиди води з поздовжнього дренажу |
Дошки хвойні обрізні, м3 Щебінь фр. 20-40 мм, м3 Асбоцементні труби діаметром 100мм, м (шт.) Суміш бетонна В15, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99 ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 |
6 6 6 - 6 |
27-6-1 27-6-1 27-6-1, розр. 27-6-1 |
3 |
Підстильний шар основи з піску |
Пісок, м3 Вода, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99
|
14 14
|
27-14-1 27-14-1
|
При влаштуванні поздовжнього дренажу мілкого закладання із дренажних трубофільтрів зовнішнім діаметром 100 мм |
|||||
|
|||||
Продовження таблиці 2.9 |
|||||
1 |
Поздовжній дренаж мілкого закладання |
Труби, діаметром 100 мм, м (шт.) Рубероїд РПП-300Б, м2 Пісок природний, рядовий, м3 Муфти, шт. |
ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 - |
5 - 5 - 5 - |
27-5-2, розр. 27-5-2 - 27-5-2 розр. |
2 |
Скиди води з поздовжнього дренажу |
Дошки хвойні обрізні, м3 Щебінь фр. 20-40 мм, м3 Асбоцементні труби діаметром 100мм, м (шт.) Суміш бетонна В15, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99 ДБН Д.2.2-27-99 - ДБН Д.2.2-27-99 |
6 6 6 - 6 |
27-6-1 27-6-1 27-6-1, розр. 27-6-1 |
3 |
Підстильний шар основи з піску |
Пісок, м3 Вода, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99
|
14 14
|
27-14-1 27-14-1
|
При влаштуванні поздовжнього дренажу мілкого закладання із азбоцементних труб діаметром умовного проходу 300 мм |
|||||
1 |
Поздовжній дренаж мілкого закладання |
Щебінь фр. 20-40 мм, м3 (обсипка) Щебінь фр. 20-40 мм, м3(для основи) Труби, діаметром 300 мм, м (шт.) Рубероїд РПП-300Б, м2 Муфти, шт |
- ДБН Д.2.2-38-99 - ДБН Д.2.2-8-99 ДБН Д.2.2-38-99 - - ДБН Д.2.2-38-99 |
- 5 - 3 10 - - 10 |
- 38-5-2 - 8-3-2 38-10-1, розр. розр. 38-10-1 |
2 |
Скиди води з поздовжнього дренажу |
Оголовки бетонні, шт. Асбоцементні труби, діаметром 300 мм, м |
- - ДБН Д.2.2-38-99 |
- - 10 |
розр. розр. 38-10-1 |
3 |
Підстильний шар основи з піску |
Пісок, м3 Вода, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99
|
14 14
|
27-14-1 27-14-1
|
При влаштуванні поздовжнього дренажу мілкого закладання із поліхлорвінілових дренажних труб зовнішнім діаметром 110 мм |
|||||
1 |
Поздовжній дренаж мілкого закладання |
Пісок крупний, м3 (обсипка)
Труби, діаметром 110 мм, м (шт.)
Рубероїд РПП-300Б, м2 |
ДБН Д.2.2-38-99
ДБН Д.2.2-1-99 ДБН Д.2.2-1-99 - - |
5
113 113 - - |
38-5-1 1-113-1… 1-113-3, розр. розр. |
2 |
Скиди води з поздовжнього дренажу |
Оголовки бетонні, шт. Асбоцементні труби, діаметром 100 мм, м |
- - - |
- - - |
розр. - розр. |
3 |
Підстильний шар основи з піску |
Пісок, м3 Вода, м3 |
ДБН Д.2.2-27-99 ДБН Д.2.2-27-99
|
14 14
|
27-14-1 27-14-1
|
Приклад 2.5
Розраховані кількості матеріалів заносимо у таблицю 2.10.
Спочатку виконуємо розрахунки для всієї ділянки, а потім визначаємо потребу в матеріалах на захватку, розділивши отримані значення на 5, оскільки маємо 5 захваток по 100 м.
Потребу в матеріалах визначатимемо за формулою 2.21:
для поздовжнього дренажу мілкого закладання (на всю ділянку)
щебінь фр. 20-40 мм:
труби, діаметром 100 мм:
рубероїд РПП-300Б:
пісок природний, рядовий:
муфти:
для скидів води з поздовжнього дренажу (на всю ділянку)
дошки хвойні обрізні:
щебінь фр. 20-40 мм:
асбоцементні труби діаметром 100 мм:
суміш бетонна В15:
для підстильного шару основи з піску (на всю ділянку)
пісок:
вода:
Таблиця 2.10 – Основні параметри технології будівництва дренажу
№п/п |
Найменування матеріалів |
Потреба в матеріалах |
Середня дальність транспор-тування матеріалів, км |
Продуктивність машин |
|||
тип і марка машини |
т/зм |
м3/зм |
|||||
на ділянку |
на захватку |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Поздовжній дренаж мілкого закладання |
||||||
Щебінь фр. 20-40 мм, м3 |
19 |
3,8 |
1,13 |
МАЗ-5516 |
400,71 |
255,00 |
|
Труби, діаметром 100 мм, м (шт.) |
1020 (323) |
204 (65) |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
Рубероїд РПП-300Б, м2 |
310 |
62 |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
Пісок природний, рядовий, м3 |
45,9 |
9,2 |
1,05 |
КрАЗ-65034 |
437,14 |
291,43 |
|
Муфти, шт. |
321 |
65 |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
2 |
Скиди води з поздовжнього дренажу загальною довжиною 43,5 м |
||||||
Дошки хвойні обрізні, м3 |
0,03 |
0,006 |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
Щебінь фр. 20-40 мм, м3 |
0,16 |
0,032 |
1,13 |
МАЗ-5516 |
400,71 |
255,00 |
|
Асбоцементні труби діаметром 100мм, м (шт.) |
44,37 (16) |
8,87 (4) |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
Суміш бетонна В15, м3 |
0,46 |
0,09 |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
|
3 |
Підстильний шар основи з піску |
||||||
Пісок, м3 |
1320 |
264 |
1,05 |
КрАЗ-65034 |
437,14 |
291,43 |
|
Вода, м3 |
60 |
12 |
5,00 |
КамАЗ-55102 |
99,17 |
111,92 |
