Глава 14 кирпичные кладки и их датировка

...наиболее точной следует считать комплексную датировку, на основе знакомства со всеми конструктивными, композиционными и декоративными элементами памятников

Общая часть

Цель настоящего раздела — помощь реставраторам при визуальной датировке кирпичных кладок по признакам их лицевой поверхности, без привлечения сложных, трудоемких и дорогостоящих археомагнитных, химических, спектральных и тому подобных методов.

В среднем такую датировку можно считать достаточно точной, если датировочный интервал не превышает двадцати лет. В отдельных случаях хронологический диапазон может расширяться до тридцати или сужаться до пяти лет.

Признаки кирпичных кладок составляют две группы — основные и уточняющие. К основным следует отнести технику перевязки кирпичей в кладке, характеристики растворов, способы обработки швов. Эти параметры надежны, однако датировочные диапазоны здесь довольно широки. Сузить их можно с помощью уточняющих признаков, к которым относятся размеры кирпича, технология его изготовления, виды клейм и их параметры. Сами по себе эти признаки также достаточно надежны, но, используя их, следует учитывать в ряде случаев возможность повторного применения кирпича.

Поэтому лишь совместное сопоставление всех данных, полученных при обследовании памятника, может служить основанием для более или менее точной датировки кирпичной кладки.

Исследованиями памятников каменного зодчества выявлено значительное многообразие признаков даже в ограниченном регионе и в узких хронологических рамках. По этой причине идея создания общих датировочных шкал по территории всей страны лишена возможности практической реализации. В связи с этим в настоящем разделе рассмотрены самые общие закономерности развития признаков рядовой кирпичной кладки в России, а на примере Москвы эти признаки показаны более обстоятельно.

14.1. Техника перевяжи

В целом по России до XIX в. брусковый кирпич в кладке укладывался верстовой перевязкой (рис. 665). Эта перевязка в Европе

носит название готической, в связи с тем, что именно готика оказалась носителем этого признака. В эпоху Возрождения готическая перевязка сменилась на крестовую (рис. 666), что прослеживается и в постройках Украины, Прибалтики. На территории России этот признак оказался значительно более устойчивым. В русской провинции верстовая перевязка благополучно просуществовала до XX в.

При производстве крестовой кладки не следовали педантично точному размещению ложков вразбежку, они могли в отдельных рядах смещаться на четверть или полкирпича, а в некоторых случаях располагаться один под другим, как в ценной перевязке (рис. 667). По этой причине реставраторы иногда называют перевязку бессистемной. Ценная кладка также в ряде случаев грешит нарушением общей системы, хотя и в меньшей степени.

Иностранные специалисты, приглашенные для строительства новой северной столицы, стали инициаторами внедрения в России крестовой перевязки кирпича, которая применялась наряду с традиционной, готической. Однако далее Петербурга и окрестностей эта перевязка не распространилась, на остальной территории России еще по меньшей мере полтора столетия перевязка продолжала оставаться готической. Во второй половине XVIII— первой половине XIX в. в Петербурге преобладает верстовая перевязка.

Рис. 665. Перевязка кирпича: верстовая, старорусская, готическая, польская, тычок-ложок

Рис. 666. Перевязка кирпича крестовая

Рис. 667. Перевязка кирпича цепная

Рис. 668. Перевязка кирпича тычковая

Рис. 669. Перевязка кирпича ложковая



С XV до третьей четверти XIX в. при возведении зданий из кирпича в Центральной России основным типом перевязки оставалась верстовая (она же готическая, польская, старорусская, «тычок-ложок»), которая характеризуется последовательным чередованием тычков и ложков в каждом ряду.

В первой половине XIX в. широкое распространение получил тычковый способ перевязки (рис. 668), когда на лицевую поверхность кладки выходят только тычки. Наиболее интенсивный период его применения 1810—1840 гг., хотя нередко этот способ использовался и в более позднее время. (В XVII—XVIII вв. тычковые перевязки применялись лишь в сооружениях криволинейных в плане. )

Цепная перевязка в Центральной России стала широко применяться только в последней четверти XIX в.

В первой половине XIX в. в Москве как исключение могла применяться цепная перевязка (сооружения Измайловского острова, построенные по проекту столичного архитектора К. Тона), характеризующаяся последовательным чередованием ряда тычков с рядом ложков, когда ложки располагаются один под другим. Эту перевязку не следует путать с крестовой, где ложки размещаются вразбежку. Для Москвы крестовая перевязка не характерна.

Следует отметить еще один способ перевязки — ложковый (рис. 669) — для стен толщиной 1/2 кирпича. Таким образом, например, выкладывались печные трубы. Стены же в 1/2 кирпича возводились крайне редко (даже внутренние). Однако в служебных постройках могли встречаться и наружные стены, выложенные ложковой перевязкой.

Помимо этого или иного тина перевязки для датировки можно использовать технологические особенности кладки отдельных узлов и деталей. Например, перевязка с подтеской уголковых остатков оконных рассветов была широко распространена в XVII и первой половине XVIIIвв. Далее она сменяется перевязкой «голубец». Замена подтески «голубцом» в центральной России произошла в середине XV1I1 в., что объясняется изменением способа отделки поверхности степ. Затирка сменилась оштукатуриванием. Тонкая затирка, применявшаяся в XVI — начале XVIIIв., требовала тщательной обработки поверхности стены, поэтому угловые кирпичи и подтесывали. Под штукатурку же, напротив, требуется шероховатая поверхность стены. «Голубцы» при этом играют существенную конструктивную роль: они способствуют лучшему сцеплению штукатурки со стеной.

Одновременно со сменой техники перевязки откосных углов изменилась и форма дуговых распалубок — у них появились так называемые «щечки». Как известно, весьма трудоемким в данном случае является соединение поверхностей распалубки и свода, так называемый «распалубочный ус». С изменением формы распалубок значительно сократился объем этой операции.

14.2. Раствор

Как известно, в XVIII и первой половине XIX вв. применялся известковый раствор. Для его приготовления использовали преимущественно жирную известь и крупный песок. При этом горный песок предпочитали речному. Вместе с песком, а иногда и вместо него, применяли толченый кирпич, черепицу или белый камень. Такие добавки улучшали связующие свойства растворов, придавали им специфическую окраску и фактуру.

По составу раствора можно определить возраст кладки различных строительных периодов в пределах одного памятника. В особенности в тех случаях, когда кирпич применен повторно, а швы по тем или иным причинам не сохранились. Датировку строительных периодов определяют путем сопоставления растворов датированных кладок с недатированными. При этом следует обращать внимание в основном на качественный состав, так как разные каменщики, используя одинаковые компоненты, могли делать различные по пропорциям замесы.

В 1860-х годах с началом применения в России цемента стали использовать сложный раствор, имеющий более высокие прочностные характеристики.

14.3. Способы обработки шва

Способ обработки шва (рис. 670, 671) имеет немаловажное, а в некоторых случаях и решающее значение при определении возраста кирпичной кладки. Ведь кирпич может быть использован вторично, а лицевая поверхность шва, если она не выветрилась, является надежным датировочным признаком.

В древнерусских памятниках, сложенных на плинфе, со скрытым рядом (рис. 670.1), известковый раствор заполняет пространство между чередующимися рустообразными рядами, образуя значительные по ширине полосы раствора, суммарно составляющие толщину плинфы и двух швов. В кладках, где плинфа уложена в единую лицевую плоскость (рис. 670.2), швы могли обрабатываться двояко: подрезкой и затиркой. Подрезка связана с широко распространенной практикой оштукатуривания поверхности кладки в это время.

Швы кирпичной кладки, сложенной из брускового кирпича, до XVIIIв. обрабатывались способом «затирки» (рис. 671.1). Пространство между кирпичами заполнялось при этом известью и затиралось заподлицо с поверхностью кирпича. В результате лицевая поверхность кладки становилась относительно плоской. Такой способ обработки шва обеспечивал в достаточной степени сток воды с неоштукатуренной поверхности стены и препятствовал прониканию влаги внутрь кладки.

В 1730—1750 гг. способ «затирка» в Москве и центральной России сменяется способом «прямая односторонняя подрезка», когда поверхность известкового шва, оставаясь достаточно ровной и гладкой, в отдельных местах незначительно заглубляется в верхней своей части (рис.671.2). В 1760-е годы поверхности швов приобретают те устойчивые черты, которые неизменно сопутствуют кирпичной кладке сооружений Москвы на протяжении последующего столетия — верхняя часть шва заметно заглублена по отношению к лицевой поверхности кладки (рис. 701.3).

Процесс замены «затирки» на «подрезку» проходил параллельно с введением в практику строительства нового вида отделки поверхности стен — оштукатуривания. Неровности поверхности шва, обработанного способом «подрезка», способствовали более прочному сцеплению штукатурки с поверхностью стены. Декоративные качества «подрезки» широко использовались при обработке второстепенных фасадов и стен служебных построек, которые не штукатурили, а белили (красили) непосредственно по кирпичу.

Иногда имела место смешанная техника обработки швов лицевых поверхностей. Наружная поверхность обрабатывалась под штукатурку «подрезкой», а внутренняя, чердачная часть стен — «затиркой» (г. Калуга, ул. Революции, 2). Встречаются также швы, обработанные способом «обратная односторонняя подрезка» (Тверская обл., Нилова пустынь, церковь Петра и Павла, рис. 671.4).

В некоторых регионах России затирка шва просуществовала до XIX в.

Примерно в середине XIX в. подрезка в Москве постепенно сменяется подскребкой (рис. 671.8). Зачастую под штукатуркой на отдельных участках стены, как правило, при закладке проемов, встречаются необработанные швы (рис. 671.6).

Рис. 670. Кладка плипфы:

1 — со скрытым рядом; 2 — кладка обычная

Рис. 671. Способы обработки шва:

1 — затирка;

2 — переход от затирки к прямой односторонней подрезке;

3 — прямая односторонняя подрезка;

4 — обратная односторонняя подрезка;

5 — переход от прямой односторонней подрезки к подскребке;

6 — необработанный шов;

7 — двойная подрезка;

8 — подскребка;

9 — прорезка;

10 — расшивка валик;

11 — расшивка выкружка;

12 — расшивка уголок;

13 — пустошовка



«Прямая односторонняя подрезка» хронологически расположена между «затиркой» и «подскребкой», похожими друг на друга. Поэтому переходные формы между «затиркой» и «подскребкой» близки между собой (рис. 671.2, 671.5). Разница между ними в основном в качественном составе растворов. В таких случаях контролировать дату следует по признакам кирпичей.

В XIX в. (в Москве в 1820— 1860-х годах) наряду с односторонней подрезкой швы обрабатывали способом двусторонняя подрезка (рис. 701.7). Возникновение его связано со стремлением увеличить шероховатость поверхности (кирпич машинного производства, который стал применяться в это время, имеет гладкую поверхность, на которой плохо держится штукатурка).

Чрезвычайно редко встречаются в кладках архитектурных памятников Москвы третьей четверти XIX в. швы, обработанные способом прорезки (рис. 671.9). Часто такие швы встречаются в провинции (г. Осташков и др.), в строениях второй половины XIX в. Прорезку можно считать разновидностью подскребки.

В конце XIX и в начале XX в. нередко использовали декоративные качества открытой кладки. При этом швы, как правило, обрабатывались различными типами расшивки (рис. 671.10, 671.11, 671.12).

При исследованиях и датировках следует учитывать, что иногда на протяжении какого-либо одного или нескольких строительных периодов могла измениться и техника обработки шва. Например, швы одностолпной палаты (Москва, Ордынский тупик, 5) конца XVII в. первоначально были обработаны способом затирки. В XIX в. все швы прочеканили так, что образовалась пустошовка. Это было связано с приспособлением помещений палат под жилье. Согласно требованиям времени и нового использования возникла необходимость в их оштукатуривании. Чтобы обеспечить прочность сцепления штукатурки с поверхностью стены, швы были прочеканены в пустошовку (рис. 671.13).

Таблица 28

Усредненные величины параметров кирпичной кладки Москвы с середины XVII по начало XX в.

Показатели	XVII в.		XVIII в.				XIX в.				XX в.
	первая половина	вторая половина	середина	60 — 70-е годы	80-е годы	90-е годы	10-е годы	20 — 30-е годы	середина	конец	начало
10 рядов кладки с 10 швами, см	96	88	91	87	74	76	77	81	77	80	82
Толщина шва, мм	18— 20	15	17	16	12	14	12	14	13	14	11

Таблица 29

Усредненные величины размеров кирпича Москвы с середины XVII по начало XX в.

Размеры кирпича, мм	XVII в.	XVIII в.						XIX в.				XX в.
	2-я пол.	первая четверть	середина	60-е годы	70-е годы	80-е годы	90-е годы	10-е годы	20-е годы	30-е годы	вторая половина	начало
Длина	298	270	260	260	251	266	246	237	239	238	260	263
Ширина	144	123	114	120	122	127	113	112	112	110	126	126
Высота	80	74	70	70	65	61	66	67	67	68	66	70



На неоштукатуренных поверхностях стен изредка встречаются прочеканенные швы, докомпонованные свежим раствором и обработанные расшивками или двойной подрезкой.

14.4. Толщина шва, параметр «10 рядов с 10 швами»

Толщина шва на протяжении от XVII к XIX в. в среднем уменьшается (табл. 28). Однако этот параметр в силу значительной нестабильности признака не может служить источником надежной Датировки, ибо в XVII в. он порой составлял 13 мм, а в конце XVIII и в XIX вв. — около 20 мм. Детальное обследование значительного числа кладок показало, что представление о чрезмерно большой ширине шва в XVII в. несет в себе весомый элемент преувеличения. За счет затирки скругленных ребер кирпича толщина шва может казаться на 1,0—1,5—2,0 см больше истинной, поэтому для установления размера не только толщины шва, но и кирпича в кладках XVII в. швы желательно углублять на 1—2 см.

Величина параметра «10 рядов с 10 швами» зависит на 60% от толщины кирпича и в значительно меньшей степени — на 23% — от толщины шва.

14.5. Способы изготовления кирпича

Формованный кирпич, применявшийся до первых десятилетий XIX в., имел деформированные грани, скругленные ребра и обтекаемые углы. Это объясняется тем, что оставшаяся в форме от предыдущих забивок глина смягчала ребра кирпича.

Кроме того, износ форм приводил к деформации их стенок и, как следствие, деформации граней кирпича.

В начале XIX в. неоднократно предпринимались попытки сменить ручной способ производства кирпича машинным. В 1840-х годах машинное производство почти полностью вытеснило ручное. С изменением способа изготовления кирпича изменился и его внешний облик: ребра стали жесткими и прямолинейными, грани более гладкими и ровными.

Таким образом, по этим признакам можно визуально отнести кирпич к тому или иному периоду. Однако в этом случае визуальная датировка требует определенного навыка, поэтому следует руководствоваться указанными признаками с особой осторожностью.

Конкретные значения параметров кирпичных кладок Москвы с XVI в. по начало XX в. (см. в табл. 30).

14.6. Размеры кирпича

Значительную роль при датировке кирпичной кладки играют данные о размерах — длине, ширине и высоте кирпичей.

Кирпич первых кирпичных сооружений в России X—XII вв. (плинфа) в плане был более приближен к квадрату, нежели более поздний брусковый кирпич. Строения Киева X—XI вв. могли иметь плинфу с габаритами: 310x300x25, 340x270x40, 376x285x31 мм.

В XIII—XIV вв. начинают строить из брускового (брусчатого) кирпича. До XVI в. его размеры были различны, причем кирпич большой руки мог иметь различные размеры в разных регионах (250x220x40, 280x153x65, 270x147x67). Кирпич малой руки, который в Москве носит название «алевизовский», в первой половине XVI в. имел размеры около (215(220)х105(115)х51(54)).

В конце XVI в. была предпринята попытка упорядочения габаритов кирпича с одновременным их укрупнением. Примеры габаритов большемерного кирпича, просуществовавшего в центральной России примерно до середины XVIII века, приведены в таблице 30.

Таблица 30

Конкретные значения параметров кирпичных кладок Москвы с XVI в. по начало XX в.

Дата кирпичной кладки	«10 рядов с 10 швами», см	Размеры кирпича, мм
		длина	ширина	высота	толщина шва
1498 г.	84	273	147	67	17
Вторая четверть XVI в.	68	228	105	51	17
Вторая четверть XVI в.	72	215	115	54	18
1640-е годы	103	306	144	82	21
1645—47 годы	89	298	143	74	25
Третья четверть XVII в.	95	300	145	78	17
1693 г.	91	295	145	79	13
Конец XVII — начало XVIII вв.	101	295	146	80	21
1709—14 годы	98	290	145	80	18
Первая четверть XVIII в.	84	272	118	69	15
Первая четверть XVIII в.	100	299	145	80	20
Первая половина XVIII в.	99	295	146	85	14
Середина XVIII в.	78	245	110	66	12
Середина XVIII в.	89	242	110	64	25
Середина XVIII в.	100	272	124	76	24
1750—1760-е годы	98	279	119	79	20
1758 —70-е годы	107	265	124	80	27
1760 г.	90	259	122	74	16
1762—1870-е годы	96	269	117	81	15
1763—1767 годы	91	262	119	76	15
1766—1768 годы	77	260	135	60	17
1776 г.	75	253	123	65	10
1776 г.	77	274	J33	66	11
1777-1788 годы	80	249	131	65	15
1780-е годы	78	270	135	65	13
Т780-е годы	74	264	121	65	9
1784 г.	72	266	130	61	11
1784 г.	81	250	117	65	11
1780—1790-е годы	71	257	139	59	12
1790-е годы	81	242	115	68	13
1792 г.	70	260	130	55	15
1796—1801 гг.	77	245	115	65	12
1803 г.	75	263	124	61	14
1815 г	80	242	118	68	12
1816 г.	76	235	116	64	12
1816 г.	80	237	113	65	15
1817 г.	77	240	112	65	12
1817 г.	75	236	108	66	9
1818 г.	82	233	115	68	13
1820 г.	76	238	110	65	11
1821 г.	80	239	114	64	16
1822 г.	79	240	115	68	11
1823 г.	80	245	112	68	12
1825—26 годы	77	240	10	65	12
1825 г.	80	238	110	64	16
1824—1826 годы	80	255	115	68	12
1826 г.	83	233	112	70	13
До 1827 г.	79	240	110	65	14
1829 — 31 годы	80	230	108	70	10
1831 г.	84	239	107	73	11
1832 г.	81	238	109	69	12
1833 г.	84	240	110	70	14
1834 г.	90	240	105	75	—
1835 г.	84	238	108	66	18
1844 г.	77	263	130	63	14
1844 г.	78	266	128	69	19
1845 г.	75	260	123	62	13
1845 г.	79	255	127	68	11
1845 г.	78	255	122	65	13
1848 г.	76	260	130	65	10
1845—1849 гг.	78	258	125	64	14
1845—49 годы	74	258	125	64	10
1850-е годы	78	265	125	65	13
1859 г.	76	262	126	65	11
1861 г.	78	250	124	67	11
1864 г.	82	262	124	68	14
1860—1870-е годы	84	260	130	65	19
1889—91 годы	80	265	128	66	14
Конец XIX — начало XX в.	84	263	125	73	11
Конец XIX — начало XX в.	79	271	130	70	9
Начало XX в.	85	266	128	72	13



Регламентация размеров кирпича в начале XVIII века была осуществлена Петром 1 и предусматривала длину 11 дюймов (28 см), ширину 5 1/2 (14 см) и толщину 2 дюйма (7 см).

К середине XIX в. эти данные заметно изменились. И. И. Свиязев в 1833 г. писал о размерах кирпича: «Определенная Правительством мера кирпича есть следующая: длиною 6 (26,5 см), шириною 3 (13,3 см), толщиною 1 1/2 (6,7 см) вершка».

В табл. 29 сгруппированы близкие по размерам характеристики для Москвы. Они не всегда распределены строго по десятилетиям, иногда соответствуют более широким или узким хронологическим диапазонам. Основное условие для каждой группы — близость к размерам табл. 30, в которой для иллюстрации приводятся конкретные размеры кирпичей Москвы с XVI в. по начало XX в. На основании таблиц 29 и 30 можно проследить поступательную тенденцию уменьшения размеров. Причем изменение идет дискретно, скачками, с заметным разбросом. Особенно резкие скачки наблюдаются в первой половине XVIII в., в период отказа от большемера, а также в 1840-х годах, когда кирпич приобрел размеры, близкие к современному стандарту.

В период габаритной нестабильности (конец XVII — начало XIX в.) наряду с общей закономерностью изменения всех размеров в московских построениях наблюдаются особенности, характерные только для определенных периодов. В середине XVIII в. они группируются в две и даже в три (по ширине) категории. Далее, до 1790-х годов длина и ширина возрастают, а толщина уменьшается. 1790-е годы также отличаются непостоянством, после которого наступает длительный период стабилизации размеров кирпича по ширине и толщине вплоть до 1840-х годов. По отношению к длине кирпича этот период можно подразделить на две части (1790— 1812 гг. и 1812—1830 гг.), то есть до и после пожара Москвы. В течение последнего, «послепожарного» периода наблюдается самое низкое значение длины — в среднем около 24 см.

В Петербурге большемерный кирпич не применялся уже с самого начала XVIIIв. В русской провинции большемер просуществовал до XIX в.

14.7. Знаки

Наличие знаков при датировке кирпича является не решающим признаком, а скорее уточняющим, сужающим хронологический интервал.

Маркировка кирпича в России характерна как для самых ранних памятников (рис. 672.1—672.9), так и для памятников XIX в. (рис. 672.16). Существовала также техника процарапывания острым предметом знаков на поверхности кирпича от руки (рис. 672.10—672.13).

Клеймление кирпича сформировалось в особую разновидность прикладного искусства, причем клейма в процессе графического развития приобретали собственные стилевые и региональные черты, имеющие свои хронологические рамки.

Хронологически первые из обнаруженных в Москве клейм относятся к 1640-м годам. Они лишены семантического содержания и Представляют собой четырехугольную рамку — след от штампа (рис. 702.19, 702.20).

Первые изображения были анималистичны по содержанию, а по форме стилизованы и весьма наивны. Стилизованный орел скорее Напоминает насекомое, нежели хищника, а нечто схожее с единорогом символизирует образ мифического животного. Во всей истории развития московских кирпичных клейм 1650—1680 годы это, пожалуй, единственный и непродолжительный период анималистической символики (рис. 702.21—702.25).

Рис. 672. Знаки:

1—91 — маркировка плимфы XII века на памятниках архитектуры Смоленска;

10—13 — знаки. процарапанные но сырой поверхности кирпича;

10 —12 — Тверская обл., Осташковский район, строения монастыря Нилова пустынь. Вторая четверть XIX в.;

13 — Тверская обл., Торжковекий район, усадьба Василево, флигель. Первая половина XIX в.;

14 — Тульская обл., Белев, ул. Советская, 41. Начало XIX в.;

15 — Смоленск. Сторожка у ворот церкви Михаила Архангела;

16 — Калуга, ул. Вилонова, 32. Цоколь конюшни. XIX в.;

17 — Тверская обл., Торжковекий район., усадьба Василево, флигель. Конец XIX в.;

18 — Московская обл. Фаустово, Троицкий собор.

Конец XIX—XX в.;

19—298 — Клейма Москвы

19, 20 — середина XVII в.;

21—25 — 1660—1680-е годы;

26 — 1680-е годы;

27—35 — 1690— 1710-е годы;

37, 38 — первая четверть XVIII в.;

39, 40 — 1730-е годы;

41 — 43 — вторая треть XVIII в.;

44—82 — 1750-е годы;

83—97 — 1750—1760-е годы;

98—104 — 1760-с годы;

105—119 — 1770-е годы;

120—122 — 1780-е годы;

123—133 — 1780—1790-е годы;

134—151 — 1790-е годы;

152—162 — вторая половина XVIII в.;

163, 164 — последняя треть XVIII в.;

165—169 — 1800-е годы;

170—179 — 1810-е годы;

180—190 — 1810—1820-е годы;

191—201 — 1820-е годы;

202-215 — 1830-е годы;

218—220 — 1830—1840-е годы;

221—223 — 1830—1850-е годы;

224—229 — 1840-е годы;

230—236 — 1810—1840-е годы;

237—241 — вторая треть XIX в.;

242—244 — 1840--1870-е годы;

245—246 —1850-е годы;

247—248 — 1860-е годы;

249—251 — 1860—1870-е годы;

252, 253 — 1870-е годы;

254—259 — 1810—1870-е годы;

260—266 — вторая треть XIX в.;

267—278 — третья четверть XIX в.;

279—298 — 1880—1910-е годы;

291—298 — 1880—1910-е годы



В конце XVII в. содержание московских клейм становится буквенным и поначалу содержит только одну букву. Размеры клейм XVII в. — примерно 3x3 см. Клеймо «Д» характерно для 1680-х годов (рис. 702.26). Клейма «П» и «Н» применялись в 1690-х годах— начале XVIII в. (рис. 702.27—702.34). Однобуквенные клейма просуществовали до 1730-х годов (рис. 702.39, 702.40). Примерно с этого же времени (1730—1740-е годы), когда формально уже было снято ограничение на строительство в Москве, единобуквенная символика оказалась не в состоянии обеспечить каждого предпринимателя своей буквой. Клейма в это время приобретают вторую букву. Возможности различных парных комбинационных сочетаний значительно расширили их вариантность. Количество букв в XVIII в. может доходить до трех, а иногда и больше. В 1810—1820-х годах трехбуквенные клейма уже не встречаются, они появляются начиная с 1830-х годов и имеют хождение наряду с двухбуквенными до 1870-х годов включительно. Увеличение числа букв в клейме вряд ли можно объяснить стремительностью роста числа кирпичных заводов, хотя количество их действительно росло — парных комбинаций букв русского алфавита хватило бы более чем на тысячу заводов. Скорее всего, многобуквенные клейма представляли компании с несколькими совладельцами, каждый из которых обладал своим паем в доходах предприятия.

Клейма анималистические, аббревиатурные и числовые XVII— XIX вв. обладали рядом общих свойств. Они имели незначительные размеры, поэтому ставились на тычок. До 1812 г. клеймо заключалось в рамку, которая являлась следом границ печатного торца. В период с 1812 до 1870-х годов появляется вторая, внутренняя рамка, которая, как и буквы, вырезалась на лицевой, рабочей поверхности печати. Наличие второй рамки при сохранении прежних габаритов клейма повлекло за собой уменьшение букв, измельчение изображения.

В первой четверти XIX в. клейма, несущие полное название фирмы или фамилию ее владельца, не могли вместиться на тычке, поэтому уже клеймился ложок, реже — постель.

Рельеф аббревиатурных тычковых клейм — выпуклый (он вогнут в зеркало штампа), рельеф ложковых клейм — вогнутый. Изредка встречаются аббревиатурные вогнутые клейма («КНК», «ННН»).

Кирпичи клеймились между двумя технологическими операциями: формовкой и сушкой, когда их складывали в штабеля под навес, чтобы глина подсохла.

С увеличением числа букв соответственно изменились размеры и пропорции клейма. При этом габариты клейма возрастали до определенного уровня, ограничения диктовались размерами тычка, который клеймился до 1870-х годов.

Кирпичные клейма хорошо читаются за счет рельефного характера изображения, благодаря светотеневым контрастам. Пожалуй, никакой другой способ маркировки, помимо рельефно-печатного, не смог бы дать желаемого эффекта. Специфика требований к восприятию клейм такова, что в кирпичной кладке стены или свода они должны читаться не только в упор, т. е. на уровне глаз, но и с определенного расстояния, с высоты, не доступной человеческому росту. Это условие диктовало минимальные ограничения размера букв и, как следствие, самого клейма.

Для клейм XVII—XVIII вв. характерно неаккуратное и небрежное написание букв. Поэтому не всегда можно понять и прочесть их. Нередко срабатывалась, стиралась или скалывалась сама печать, отдельные части вогнутого рельефа забивались глиной. Поэтому

изображение оттиска получалось неполным и при исследованиях его порой можно принять за другое клеймо. Если поверхность стены красили многократно, то рельеф заплывал и нивелировался. Нелегко разобрать клеймо и в тех случаях, когда на печати буквы вырезались прямым изображением и при отпечатывании становились зеркально отображенными. В XIX в. такие ошибки уже допускались крайне редко.

В первой половине XIX в. тычковые клейма приобретают четкость, строгую прямолинейность и упорядоченность (хотя сухая графичность им еще не присуща — это особенность маркировочных шрифтов конца XIX — начала XX в.).

Появившиеся в эпоху зрелого классицизма подсечки — стилевая особенность клейм этой эпохи. К середине XIX в. написания букв могли нести черты курсива, не особенно, однако, замысловатого, графически усложненные варианты нежизнеспособны в этой технике маркировки.

Содержание клейма одного и того же кирпичного завода могло со временем меняться. Причиной порой служила не только смена владельца, что случалось не так уж редко. Завод Китайцевых, например, в 1830-х годах выпускал кирпич с клеймом «ЯК» (одно из самых распространенных клейм этого времени), которое к середине XIX века сменилось буквами «КИТ». Встречаются и весьма устойчивые клейма, просуществовавшие длительное время. Заводы Байдуковой, маркировавшие кирпич клеймом «БАИ», буквально наводняли рынок в течение сорока лет (1840—1870 годы).

Тычковые клейма в большинстве своем имели прямоугольную либо квадратную форму. Иногда встречались и круглые клейма, например, «АС» и «ВЛ». Следует обратить внимание на возможность применения клейм одного содержания в разные периоды. Так, одно из самых распространенных клейм 1830 гг. «ФИ» вновь возникает в постройках 1860-х годов. Это не вторичное использование, — в начертании клейм разных периодов есть различие: буквы клейма 1860-х годов — с острыми подсечками.

Есть еще один тип клейма, к сожалению, здесь не представленного, именно клейма цифровые, датировочные. Например, при реставрации палат бояр Романовых на Варварке в Москве в середине прошлого века архитектор Рихтер применил кирпич, клеймо которого содержало дату реставрационных работ.

Анализ обследованного материала показал, что четверть (25%) всего числа клейм в кладках — вторичного использования. Поэтому наиболее точной следует считать комплексную датировку, на основе знакомства со всеми конструктивными, композиционными и декоративными элементами памятников.

Пренебрежение такими параметрами, как тип перевязки, способ отработки шва, вид раствора, может привести к ошибкам в связи с возможностью неоднократного использования кирпича. Так, например, юго-восточная церковная пристройка дома № 26 по ул. Н. Басманной в Москве (построена после 1834 г.) сложена из кирпича с клеймом «ГД» — самым распространенным клеймом, которое встречается на главном доме (1790 г.). Видимо, при строительстве церкви использовали кирпич из разобранных приусадебных построек. Наличие в кладке, швы которой обработаны способом «односторонняя или двусторонняя подрезка», «подскребка» и т. д., большемера с клеймами «П» и «Н», также свидетельствует о вторичном использовании кирпича, поскольку клеймам «П» и «Н» в конце XVII в. соответствовал шов, обработанный способом «затирка».

Приложение 1 МОДЕЛИРОВАНИЕ ПРОСТРАНСТВЕННОЙ СТРУКТУРЫ ЖИЛОГО ДОМА

Приложение 1 написано совместно с доктором технических наук М. П. Шаповаловым. Речь здесь идет о жилых домах конца XVIII — первой половины XIX века.



В настоящей работе использован метод множественной корреляции, позволяющий производить многофакторный анализ с количественными характеристиками и присущей для него корректностью определения темноты внутриструктурных связей. Этот метод позволяет моделировать интерьерное пространство не только утраченных жилых домов Москвы, но и прогнозировать высоты тех строений, которые в свое время были запроектированы, но не реализованы в натуре.

Кодификация факторов и формулы моделирования

Обратимся к задаче нахождения зависимости высот помещений от других факторов и получение формул, пользуясь которыми можно с достаточной точностью рассчитать утраченные высоты помещений. Для нахождения этой зависимости нами использован некоторый массив данных о значении факторов и высот помещений.

Экспериментальный массив, использованный для построения модели, состоял из сведений о факторах 160 различных помещений жилых домов Москвы конца XVIII — первой половины XIX в. Факторы имели как количественную, так и качественную форму. Последние были формализованы в количественные.

Анализировались помещения парадных и жилых этажей. Подвальные и первые непарадные этажи в анализе не участвовали. Факторы XI—Х8 закодированы в табл. 31-35.

Таблица 31. XI Дата постройки в интервалах.

Таблица 32. X2 Этаж.

Таблица 33. ХЗ Назначение помещений.

Х4 — длина комнаты (в м).

Х5 — ширина комнаты (в м).

Х6 — высота комнаты (в м).

Таблица 34. Х7 Материал строений.

Таблица 35. Х8 Сословная принадлежность заказчика.

Таблица 31

X1 Дата постройки в интервалах

Шифр	Интервал	Шифр	Интервал	Шифр	Интервал	Шифр	Интервал
1	1701 — 1705	11	1751 — 1755	21	1801 — 1805	31	1851 — 1855
2	1705 — 1710	12	1756—1760	22	1806—1810	32	1856—1860
3	1711 — 1715	13	1761 — 1765	23	1811 — 1815	33	1861 — 1865
4	1716—1720	14	1766 — 1770	24	1816—1820	34	1866—1870
5	1721 — 1725	15	1771 — 1775	25	1821 — 1825	35	1871-1875
6	1726 — 1730	16	1776-1780	26	1826—1830	36	1876 — 1880
7	1731-1735	17	1781-1785	27	1831-1835	37	1881-1885
8	1736 — 1740	18	1786-1790	28	1836—1840	38	1886-1890
9	1741 — 1745	19	1791-1795	29	1841 — 1845	39	1891 — 1895
10	1746-1750	20	1796—1800	30	1846—1850	40	1896-1900

Таблица 32

Х 2 Этаж

Шифр	Наименование этажей
1	Бельэтаж — парадные комнаты
2	Бельэтаж — подантресольные комнаты
3	Мезонин
4	Антресоли

Таблица 33

ХЗ Название помещений

Шифр	Наименование помещений
2	Зал
3	Гостиная
4	Спальня
5	Прихожая
6	Жилые

Таблица 34

Х 7 Материал строений

Шифр	Наименование материала
1	Каменные
2	Деревянные

Таблица 35

Х 8 Сословная принадлежность заказчика

Шифр	Сословие
1	Дворянин
2	Купец, чиновник, мещанин



По всем 160 экспериментальным данным для зависимости высоты от исходных факторов получено следующее уравнение:

Н = 5,64 + 0,0252x4x5 — 0,0854x2x4 — 0,0491x1 — 0,205x9 — 0,277x8 — 0,672x7 + 0,606x4x7 (1)

Основные выводы из формулы таковы: с увеличением площади помещения растет и его высота, причем этот рост замедляется с ростом факторов Х2 (этаж); со временем высота уменьшается; для строений 3-й группы высота в среднем ниже на 0,205 м; купеческие дома в среднем ниже дворянских на 0,277 м; помещения в деревянных домах ниже, чем в каменных.

Формула содержит в составе аргументов группу (Х9), поэтому перед определением высот помещений необходимой стадией является определение группы. Высотные группы относятся к бельэтажу.

I-я группа: все высоты по бельэтажу одинаковы;

II-я группа: бельэтаж разделен на две высотные зоны — жилую и парадную, причем в пределах каждой зоны высоты одинаковы;

III-я группа: как и во второй группе, выделены жилая и парадная зоны, причем в пределах жилой зоны все высоты одинаковы, а в пределах парадной — разные (хотя бы одно помещение отличается от других).

Группы обозначены в формуле индексами соответственно:

I-я группа — х9=0, II-я группа — х9=0, III-я группа — х9=1.

Сначала производится разбивка на функциональные и возможные высотные зоны. Затем выявляются условия, при которых парадные комнаты принимают разные или одинаковые высотные значения, следовательно, относятся ко 2-й или 3-й группе. Сопоставляются два помещения. Их признаки подставляются в формулу:

у = —0,0154 + 0,149Д — 0,007527X1Ш + + 0,07723Х1(П1 — П2)/П1— 0,002832Ш(П1 — П2), (2)

где: xl — время постройки, согласно табл. 31;

Д — длина большего помещения;

Ш — ширина большего помещения;

П1 — площадь большего помещения;

П2 — площадь меньшего помещения.

При у>0,5 — разница между величинами высот есть (х9=1).

При у<0,5 — разницы нет (х9=0).

Если выявлено отличие в высоте хотя бы одного помещения, дом следует отнести к 3-й группе; если разницы нет — то ко 2-й или 1-й, в соответствии с предварительной разбивкой на функциональные зоны.

Методика моделирования пространственной структуры

Разработанная формула — надежный инструмент для моделирования высотных характеристик интерьерного пространства при имеющихся планах, которые могут быть получены в результате историко-архивных либо археологических исследований. Однако не следует считать, что найденная по предлагаемой формуле величина является окончательной проектной высотой конкретного помещения. На эту величину необходимо лишь ориентироваться как на оптимальную в данных условиях (материал дома, сословная принадлежность заказчика и т. д.).

При проектировании возникнут новые проектировочные исходные условия, не учтенные формулами и носящие случайный характер. Лишь взаимная увязка всех архитектурных элементов может дать необходимый результат.

Предлагаемая методика моделирования пространственной структуры состоит из шести последовательных стадий.

1. Сбор исходных данных, в том числе архивные материалы и натурные исследования (археологические раскопки фундаментов, изучение строительных материалов и пр.);

2. Анализ планов. Общие решения пространственной структуры дома: двухэтажный, с антресолями, мезонином, внутренней лестницей, холодными сенями и т. д. Определение функциональных зон: парадная жилая, хозяйственная, складская, об.щего пользования и т. д.

3. Сведение в таблицу исходных данных для расчетов.

4. Определение высотных групп по зонам и помещениям.

5. Предварительное определение высот отдельных групп и помещений по формулам.

6. Окончательное уточнение высот в соответствии с конкретными проектировочными условиями.

Пример:

Необходимо рассчитать высотные характеристики интерьерного пространства дома № 8 по 1-му Гончарному переулку в Москве.

Стадия № 1. Сбор исходных данных.

Архивные материалы позволили определить дату постройки и сословную принадлежность застройщика. Дом построен в 1834 году московским купцом 2-й гильдии. Строение одноэтажное, с антресолями со стороны двора.

Натурные раскопки позволили определить планировку 1 -го этажа и материалы строительства. Фундамент бутовый, цоколь кирпичный, облицованный со стороны улицы белым камнем. Стены были деревянные рубленые, снаружи обшитые дюймовой доской по прибоинам. Подвала в доме не было.

Высота одного венца с проконопаченным швом составит после усадки по высоте в среднем 27 см. Балки перекрытий врезаются в «ласточкин хвост» между смежными венцами. Это значит, что вариационные изменения могут быть только ступенчатыми с шагом 0,27 м. Возможна усадка — до 5%.

Карниз штукатурный тянутый. Высота его вычисляется по формуле парной корреляции, в зависимости от высоты комнаты.

hк = 0,20Н - 0,30, (3)

где: hк — высота внутреннего антаблемента в метрах (фриз и карниз);

Н — высота помещения в метрах.

Высота парадного окна, продиктованная композиционно-пропорциональными требованиями фасадов, размерами плана и собственными пропорциями, стремящимися к соотношению 1:2, равна 1,87 м.

Пол дощатый, щитовой, во фриз, толщина доски — 60 мм.

Печи парадных комнат сложены из белых поливных изразцов высотой 35 см. Зеркала печей без контурной профилированной рамки, верхней частью упираются в карниз.

Высота такой печи должна быть равна:

hп = 0,35n + 0,22 + 0,10 = 0,35n + 032, (4)

где: hп — высота печи в метрах;

n — число изразцов;

0,22 — цоколь в печи (в метрах);

0,10 — подцокольный ряд кирпича (в метрах), закрываемый плинтусом.

Зеркала печей непарадных комнат сложены из изразцов 17x24 с контурной голубой каемкой, верхней частью граничат с фризом внутреннего антаблемента. Высота печей в жилых комнатах равна:

hп = 0,24n + 0,22 + 10 = 0,24n + 0,32, (5)

где: hп — высота печи (в метрах);

n — число изразцов;

0,22 — цоколь печи;

0,10 — подцокольный ряд кирпича, закрываемый плинтусом.

Стадия 2. Функциональное зонирование.

Планировка стереотипна для рядового жилого дома первой половины XIX века. Бельэтаж разделяется на три функциональные зоны:

1. Парадная зона — зал, гостиная, спальня, расположенные вдоль главного фасада. Зал длинной стороной ориентирован перпендикулярно главному фасаду, гостиная — параллельно.

2. Жилая зона — четыре комнаты, расположенные в задней части дома.

3. Подсобная зона.

Вход в дом со двора. Холодные сени представляют собой пристройку к боковому фасаду. К холодным сеням со стороны двора примыкает ретирада. Теплые сени (прихожая) расположены за холодными и сообщаются с залом. Темная внутренняя лестница на антресоли примыкает к стене гостиной.

Антресольный этаж подразделяется на две зоны:

1. Жилая, состоящая из четырех комнат, расположенных над жилыми комнатами бельэтажа в задней части дома.

2. Эпизодического использования — хоры, расположенные над прихожей, лестница — коридор.

Стадия 3. Сведение в таблицу исходных данных для расчетов (табл. 36). Кодировка в соответствии с табл. 31—35. Величины размеров округляются до 0,1м.

Стадия 4. Определение высотных групп по зонам и по помещениям. Предварительно выделяются три основные высотные зоны:

1. Парадная, включающая в себя зал, гостиную и спальню.

2. Жилая бельэтажа, включающая жилые комнаты и прихожую.

3. Жилая антресолей, включая хоры.

На следующем этапе отнести дом к определенной высотной группе, т. е. определить, имеют ли парадные комнаты разницу в высотах. В соответствии с предварительной разбивкой сооружение можно отнести ко 2-й или к 3-й группе. С помощью формулы (2) определяем группу путем сравнения смежных помещений. Зал и гостиная.

у = 0,0154 + 0,149 х 5,8 - 0,007527 х 27 х 4,6 + 0,07723 х 27х

х(26,7 — 26,0) /26,7 — 0,002832 х 4,6(26,7 — 26,0) = 0,01. Полученная величина меньше 0,5, т. е. разницы между высотами нет. Гостиная и спальня.

у = 0,0154 + 0,149 х 5,8 — 0,00752 х 27 х 4,6 + 0,07723х х(26,7 — 16,4) /26,7 — 0,002832 х 4,6(26,7 — 16,4) = 0,61.

Таблица 36

Исходные данные

Название комнат	Х1	Х2	Х4	Х5	Х7	Х8
Бельэтаж
1. Прихожая	27	2	4	3	2	2
Зал	27	1	6	4	2	2
Гостиная	27	1	6	5	2	2
Спальня	27	1	4	4	2	2
Жилая № 1	27	2	4	2	2	2
Жилая № 2	27	2	4	4	2	2
Жилая № 3	27	2	4	4	2	2
Жилая № 4	27	2	4	4	2	2
Антресоли
Жилая № 1	27	4	4	2	2	2
Жилая № 2	27	4	4	4	2	2
Жилая № 3	27	4	4	37	2	2
Жилая № 4	27	4	4	4	2	2
Хоры	27	4	4	3	2	2

Полученная величина больше 0,5, высота у гостиной и спальной разные. Дом можно отнести к третьей высотной группе, т. е. Х9= 1.

Стадия 5. Предварительное определение высот, отдельных групп и помещений по формулам.

Парадные комнаты

Нзала = 5,64 + 0,0252 х 6,2 х 4,2 — 0,0854 х 1 х 6,2 — 0,0491 х 27 — 0,205 х xl — 0,277 х 2 — 0,672 х 2 + 0,606 х 6,2 х 2 = 3,09

Нприх. = 5,64 = 0,0252 х 3,7 х 2,5 — 0,0854 х 2 х 3,7 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 3,7 х 2 + 2,26

Нгост. = 5,64 + 0,0252 х 5,8 х 4,6 — 0,0854 х 1 х 5,8 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 5,8 х2 = 3,09

Пенал. = 5,64 + 0,0252 х 4,2 х 3,9 — 0,0854 х 1 х 4,2 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,606 х 4,2 х 2 = 2,77

Жилые комнаты бельэтажа

Нжил. 1 = 5,64 + 0,0252 х 3,9 х 2,1 — 0,0854 х 2 х 3,9 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,606 х 3,9 х 2 = 2,22

Нжил.2 = 5,64 + 0,0252 х 4,2 х 3,8 — 0,0854 х 2 х 4,2 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 4,2 х 2 = 2,40

Нжил.З = 5,64 + 0,0252 х 3,7 х 3,7 — 0,0854 х 2 х 3,7 — 0,0491 х 27 — 0,205х х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 3,7 х 2 = 2,37

Нжил.4 = 5,64 + 0,0252 х 3,8 х 3,6 — 0,0854 х 2 х 3,8 ' 0,205 х 1 — 0,277 х х2 — 0,672 х 2 + 0,0606 х 3,8 х 2 — 0,049 х 27 = 2,37

Антресоли

Нжил.1 = 5,64 + 0,0252 х 3,9 х 1,1 — 0,0854 х 4 х 3,9 — 0,0491 х 27 — 0,205 х 1 — 0,277 х 2 — 0,672 х 2 х 0,0606 х 3,9 х 2 = 1,56

Нжил.2 = 5,64 = 0,0252 х 4,2 х 3,8 — 0,0854 х 2 х 4,2 — 0,0491 х 27 — 0,205 х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 4,2 х 2 = 1,69

Нжил.З = 5,64 = 0,0252 х 3,7 х 3,7 — 0,0854 х 4 х 3,7 — 0,0491 х 27 — 0,205 х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 3,7 х 2 = 1,74

Нжил.4 = 5,64 + 0,0252 х 3,8 х 3,6 — 0,0854 х 4 х 3,8 — 0,0491 х 27 — 0,205 х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 3,8 х 2 = 1,72

Нхоры = 5,64 + 0,0252 х 3,7 х 2,5 — 0,0854 х 4 х 3,7 — 0,0491 х 27 — 0,205 х 1 — 0,277 х 2 — 0,672 х 2 + 0,0606 х 3,7 х 2 = 1,63

Жилая лона бельэтажа вместе с прихожей объединяются в одну высотную зону. Среднеарифметическая высота этой зоны составит:

(2,3 + 2,2 + 2,4 + 2, 4 + 2,4) /5 = 2,3.

Высота антресольной высотной зоны составит:

(1,6+ 1,7 + 1,7 + 1,7+ 1,6) /5 = 1,7.

Высота антресолей допустима для рядового жилого дома позднего ампира, однако неудобна для использования. Поэтому при последующем окончательном уточнении высот нужно будет стремиться увеличить ее.

В доме предварительно намечены четыре высотные группы: две парадные и две жилые.

1. Зал и гостиная Н=3,1.

2. Спальня Н=2,8.

3. Жилая группа бельэтажа Н=2,3. 4 Жилая группа антресолей Н=1,7.

Таблица 37

Расчетные высоты по формуле (1)

Помещения	Парадные				Жилые комнаты бельэтажа				Жилые комнаты антресолей
	Прихожая	Зал	Гостиная	Спальня	№ 1	№2	№ 3	№ 4	№ 1	№ 2	№ 3	№ 4	Хоры
Высоты	2.3	3.1	3.1	2.8	2.2	2.4	2.4	2.4	1.6	1.7	1.7	1.7	1.6

Стадия 6. Окончательное уточнение высот в соответствии с добавочными проектировочными условиями.

Высота помещений между балками верхнего и нижнего перекрытий должна складываться из суммы высот следующих элементов:

1. Толщина половой доски.

2. Высота печи.

3 Высота внутреннего антаблемента.

4. Толщина штукатурки.

Высота первой высотной зоны (зал, гостиная) в чистоте должна составить 3,1. Расчетная высота внутреннего антаблемента, полученная по формуле (3), равна:

hк = 0,20 х 3,1 — 0,30 = 0,32.

Оставшиеся 2,78 м должна занять печь. В формуле (4) высоты цоколя и подцокольного кирпичного ряда — величины постоянные и составляют 0,32 м. Количество рядов изразцов высотой 0,35 м должно составить:

n = (hпечи — 0,32) /0.35 = (2,78 — 0,32) /0.35 = 7 рядов плюс 1 см.

Все элементы по высоте зала и гостиной укладываются с излишком в 1 см.

Проверяем соответствие вычисленных размеров модульному размеру конструкции стены. Размер между верхней и нижней балкой составит:

3,10 + 0,06 (пол) +0,02 (штукатурка потолка) =3,18.

Число венцов между балками перекрытий:

5,18 : 0,27 = 11 венцов + 21 см.

В данном случае целесообразно увеличить высоту помещений до двенадцати венцов, что дает расстояние между балками равное 3,24, а высоту помещений в чистоте 3,16.

Высота антаблемента составит:

3,16 — (2,45 — 0,32) = 0,39,

т. е. отклонение от ожидаемого на 2 см больше стандартного отклонения. Высоты можно регулировать не только карнизом, но и введением в зеркало печи каминной доски или изразцовой контурной рамы.

Высота спальни. Предварительно рассчитанное расстояние между балками перекрытий спальни должно составить:

2,80+ 0,06+ 0,02 = 2,88 м;

10 венцов но высоте составят — 2,70 м;

11 венцов по высоте составят — 2,97 м.

Число 2,88 лежит ближе к 2,97, поэтому выбираем эту высоту.

Тогда высота спальни в чистоте составит:

2,97 — 0,08 = 2,89.

Высота карниза — формула (3):

hк = 0,20 х 2,89 — 0.30 = 0,28.

На высоту печи остается:

2,89 —0,28 = 2,61.

Число изразцов:

2,29.

n= (2,61— 0,32)/0.35 =6 рядов плюс 19 см.

19см, если их регулировать карнизом, значительно выходят за пределы стандартного отклонения. Поэтому лучше опустить помещение на ступень 0,27 см.

2,70 —0,08 = 2,62 м.

Высота карниза:

hк = 2,62 х 0,20 - 0,30 = 0,22

На печь остается:

2,62 — 0,22 = 2,40

Число изразцов:

n= (2,40 — 0,32) /0.35 = (5 + 33 см) или (6—2см), второй вариант предпочтительный.

Высота антаблемента уменьшается на 2 см и приобретает значение:

0,22 — 0,02 = 0,20

Жилая зона бельэтажа. Предварительно рассчитанная высота жилой зоны бельэтажа равна 2,3 м

2,30 + 0,08 = 2,38

9 венцов по высоте составят 2,43 м.

2,43 — 0,08 = 2,35

Высота карниза:

hк = 2,35x0,20 — 0,30 = 0,17

Остаток на высоту печи:

2,35 — 0,17 = 2,18

Число изразцов. Формула (5):

n= (2,18 —0,32)/0,24 = 7 изразцов + 18 см.

Высоту печи можно запроектировать:

0,24x8 + 0,32 = 2,24

Высота карниза остается 0,11 м. Его можно запроектировать бесфризовым софитного или галтельного типа.

Антресольная группа. Аналогичным образом просчитывается высота антресольной группы.

Предварительно запроектированная высота составляет 1,7 м. Между балками 1,70 + 0,08 = 1,78.

7 венцов составят — 1,89.

6 венцов составят — 1,62.

Предпочтительна в данном случае величина 1,89.

Высота в чистоте:

1,89 — 0,08 = 1,81.

Высота карниза:

hк = 0,20 х 1,81 — 0,30 = 0,06.

Остается на печь:

1,81—0,08 = 1,73.

Число изразцов:

n= (1,73 — 0,32) /0.24 = 1.41:0.24 = 5 рядов + 0,21 мили 6рядов — 0,03 м.

Принимается 6 рядов.

Высота печи:

hпечи = 0,24 х 6 + 0,32 = 1,76 м.

Остается высота карниза:

1,81 — 1,76 = 0,05 м.

Карниз целесообразно запроектировать деревянный уголкового типа.

Проверяется соответствие рассчитанных высот парадных комнат высотам окон, запроектированных при построении главного фасада.

Зал и гостиная

1,82:3,16 4:7,0

Спальня

1,82:2,89 4:6,4

Требуемое соотношение — 4:7.

Оптимальная для интерьеров высота окна — 1,71.

Пропорции окна отдалились от идеальных 1:2, однако при этом улучшились пропорции фасада. Окончательная высота окна принимается 1,71 м.

Рассчитанные элементы интерьера сведены в табл. 38.

Таблица 38

Сводная таблица расчетных элементов интерьера

Наименование элементов	Размеры
	Парадные комнаты				Жилые комнаты бельэтажа				Антресоли
	Прихожая	Зал	Гостиная	Спальня	№1	№2	№3	№4	№1	№2	№3	№4	Хоры
Высота помещений до усадки	2.47	3.3	3.33	2.76	2.47	2.47	2.5	2.47	1.9	1.9	1.9	1.9	1.9
Высота помещений после усадки	2.35	3.2	3.16	2.62	2.35	2.35	2.4	2.35	1.81	1.81	1.8	1.81	1.81
Высота карниза	0.11	0.4	0.39	0.2	0.11	0.11	0.1	0.11	0.05	0.05	0.1	0.05	0.05
Высота печи	2.24	2.8	2.77	2.1	2.24	2.24	2.2	2.24	1.76	1.76	1.8	1.76	1.76
Высота цоколя печи	0.32	0.3	0.32	0.32	0.32	0.32	0.3	0.32	0.32	0.32	0.3	0.32	0.32
Количество изразцов в зеркале печи	8	7	7	6	8	8	8	8	6	6	6	6	6
Наличие контурной рамы печи
Ширина изразца	0.17	0.2	0.17	0.17	0.17	0.17	0.2	0.17	0.17	0.17	0.2	0.17	0.17
Высота изразца	0.24	0.4	0.35	0.35	0.24	0.24	0.2	0.24	0.24	0.24	0.2	0.24	0.24

Приложение 2 РЕКОМЕНДАЦИИ ПО ОБМЕРАМ И ОБСЛЕДОВАНИЯМ СЛЮДЯНЫХ ОКОННИЦ

Неплотность соединений — результат высыхания древесины и уменьшения ее в размерах. Для устранения дефекта на петлевую кромку нашивают планку из сухой древесины толщиной не менее 10 мм — на шурупах и клеях повышенной водостойкости.



1. Место хранения: точное и полное; название организации, хранящей образец (музей, памятник), фонды, инв. №№, аннотация.

Откуда поступила, дата поступления; характеристика объекта; где была применена (функциональная принадлежность, материал стен, социальное положение хозяев, датировка сооружения и пр.); характеристика и, желательно, обмер проема с коробкой или без нее. Автор и дата обследования.

2. Рама деревянная:

материал: дуб, сосна, лиственница и пр.;

характер инструментальной обработки поверхности (топор, шерхебель, фуганок);

способы соединения линейных элементов; шины и нагеля; шипы прямоугольные, сковородневые, клиновидные; форма, размеры и материал нагелей; способы их крепления: вбиты или введены в просверленное отверстие; следует обращать внимание на соответствие степени выветренности рамы и нагеля, это помогает решить вопрос о первоначальности нагелей; узел соединения линейных элементов деревянной обвязки следует зарисовать и обмерить отдельно; зафиксировать, какие элементы содержат шины, какие пазы или гнезда;

способ крепления слюдяного полотна к раме: а) прибивается гвоздями к поверхности обвязки; б) вставляется в паз, выбранный во внутренней кромке рамы; в первом случае контурная железная полоса вставлена в четверть или наложена на пласть деревянной обвязки; четверти и пазы обмеряются;

фаска или калевка на внутреннем ребре рамы — отжимаются пластилином; фаска отжимается в нескольких местах, т. е. по периметру может быть неравномерной по вели-чине и по наклону к плоскостям, ориентация фаски или калевки (в интерьер или наружу); прерывность фаски в местах примыкания прутов фиксировать в натуральную величину; отмечать также отсутствие калевки или фаски;

выветренность рамы; указывать, какая именно поверхность выветрена, и ориентировать но этому признаку все элементы оконного полотна; репей, фаски, пруты; иногда выветренной бывает только часть наружной плоскости рамы, находившейся вне притворной четверти; эти наблюдения позволяют определить первоначальность рамы; ориентацию ее по отношению к улице и интерьеру и направление открывания ее — на улицу или в интерьер;

металлические приборы — обмеряются и переносятся на бумагу в натуральную величину; датирование приборов; прочеканка и пр.; отделка поверхности — полуда, позолота, окраска...; способы крепления к раме; материал массива — железо, медь; технология изготовления — ковка, литье; метрическая привязка к обвязочной раме; при отсутствии металлических приборов следует искать и фиксировать их следы: отверстия от крепления гвоздей, дерево под петлями и уголками выветривается в меньшей степени, чем открытая поверхность, следы ржавчины и т. д.

Окраска — следует иметь ввиду, что покраска может быть дифференцированной, например, калевка окрашена колером, отличным от о краски остальной поверхности рамы.

Репей. Материал — железо, олово и пр. Технология изготовления — литье, ковка. Форма, размеры. Способы декорировки. Толщина. Отделка поверхности — позолота, полуда, покраска. Куда ориентированы — наружу или в интерьер. Бумага или сукно под ажурными репьями, их окраска.

Слюда. Прозрачность. Слоистость. Цветовой оттенок. Толщина. Степень сохранности. В составных ячейках крепление: а) нитками; б) полосами; в) без крепления. Соединение пластин под полосами, величина нахлеста. Соединение слюдяных пластин: а) с учетом попадания влаги на поверхность оконницы; б) беспорядочно.

Живопись по слюде. Электронное сканирование, а также фотофиксация на широкую цветную обратимую пленку, на просвет. Когда есть возможность, определять технику живописи, красочные составы, толщину совмещенных слюдяных пластин, ориентацию их — в интерьер или наружу.

6. Полосы. Материал — железо, медь. Толщина полос. Ширина разных полос может быть неодинакова, поэтому мерить следует все типоразмеры. Также неодинаковы, как правило, дуговые или криволинейные полосы, утоненные к концам, их также следует мерить в самом широком и самом узком местах. Фрагменты контурных фигурных полос следует отжимать на бумагу в натуральную величину. При прочеканке отдельных полос отверстиями или точками — метрическая привязка последних, их диаметр и шаг. Поперечное сечение — прямое, круглое или уголком. Полуда, позолота, покраска. Искать их следует на внутренней стороне полос, так как снаружи они обычно утрачиваются. Формы нахлестов: прямые, стрелки дуговые или трапеции. Последовательность сборки полотна: наложение полос друг на друга. На каком фасаде обвязочной рамы закреплено полотно.

7. Отростки. Толщина. Ширина. Форма окончаний: прямые, стрелки дуговые, трапеции. Сопряжение с полосами. Поперечное сечение. Соответствие ширины отростков ширине полос.

8. Способы крепления полос.

Гвозди носковые. Материал. Шляпки. Их форма и габариты. Стержень — форма, длина, сечение. Технология изготовления. Полуда и окраска. На какой фасад ориентированы шляпки и загнутые стержни — наружу или в интерьер.

Шаг — среднее расстояние между ними.

Гвозди крепления контурной полосы к деревянной раме. Материал. Шляпки, стержни, форма, габариты, технология изготовления. Шаг — несколько конкретных размеров и усредненный интервал.

Заклепки. Материал — железо, медь. С какой стороны расклепаны. Форма и габариты. Шаг заклепок.

9. Пруты. Материал — железо, дерево. Сечение. Размеры. Если сечение неправильной формы (не прямоугольник и не круг) следует отжать его пластилином. Способы соединения с деревянной рамой. Прерывность фаски в местах соединения фиксировать в натуральную величину. Способы крепления к пруту слюдяного полотна. Отделка поверхности (полуда, покраска). Технология изготовления. Метрическая привязка к раме.

Обмеры. Общий обмер — лучше производить фотоспособом. Этот метод позволяет фиксировать все неровности линейных элементов и их деформаций. Для построения габаритной модели следует обмерить все стороны и триангулировать обмер диагоналями.

Все узлы, детали следует подробнейшим образом описывать и обмерять. Криволинейные детали отжимать пластилином или переносить на бумагу в натуральную величину.

10. Фотофиксация. Два фасада — общие виды. Фрагменты, узлы, детали.

Приложение 3 РЕМОНТ ОКОННЫХ ЗАПОЛНЕНИЙ

 Ремонтные работы следует признать основным видом работ на памятнике, воссоздание же оконных заполнений производят лишь в исключительных случаях. Недопустимо сохранившиеся подлинники заменять лишь на том основании, что у них пришли в негодность створные отливы или поражены биологическими агентами нижние бруски. Нежелательно, а в ряде случаев недопустимо заменять подлинные оконные заполнения XIX в. в памятниках XVIIIв. и старше на новую столярку, приближенную к общему стилевому решению памятника (которое в идеале практически неосуществимо).

Проектные решения (вычинка, замена отдельных частей, полная замена заполнения) принимаются не по всем проемам в целом но памятнику, а по каждому заполнению в отдельности. В памятнике могут сохраниться одно (в закладке) или несколько заполнений — они подлежат безусловному сохранению и тщательной консервации. Часто исследователями выявляются первоначальные коробки при новых переплетах. Коробки также следует сохранять, подвергнув их тщательным и всесторонним обследованиям (архитектурным и биологическим) и последующим консервационно-укрепительным работам.

Основные дефекты заполнений.

Основными дефектами являются: расшатывание рам в местах сопряжений; перекос рам; неплотность соединений; поражение отдельных элементов биологическими агентами; выход из строя отливов и нательников; расшатывание петель; неудовлетворительное техническое состояние приборов.

Рассмотрим каждый из этих дефектов и возможности их практического устранения.

Расшатывание рам — одна из самых распространенных неисправностей, которая, однако, легко поддается ремонту. Причиной дефекта являются интенсивная эксплуатация, некачественный клей в шинах и изготовление нагелей из мягких пород древесины.

Рис. 673. Крепление контурной обвязки:

1  — крепление взаимно перпендикулярных брусков металлическим наугольником;

2 — нашивание планки на стоечные бруски



Устранение дефекта: снимается рама (форточка, створка, фрамуга), вынимается стекло, старые нагеля выбирают или высверливают, шиповые соединения тщательно зачищают от остатков засохшего клея. Затем шипы и проушины (гнезда) смазывают клеем, соединяют, закрепляют нагелями и удаляют лишний клей. Нагели делают из твердых пород (дуб), влажность не более 10%.

При перекосах, а также незначительном расшатывании в качестве временной меры допустимо закрепление углов рам металлическими уголками (наугольниками) после выверки перпендикулярности обвязочных брусков угольниками и диагоналями (рис. 673.1). Однако эту меру следует признать методически неправомерной, если исследованиями не выявлено первоначальное применение наугольников. Оптимальным способом устранения дефекта можно признать разборку рам с последующей сборкой шипов на клею и нагелях.

Если исследованиями выявлены следы первоначальных применений металлических наугольников (латунные на рамах дубовых или на сосновых, имеющих значительные размеры), они монтируются на рамах независимо от технического состояния переплетов. Основанием для их форм и габаритов служат выявленные следы. Неплотность соединений — результат высыхания древесины и уменьшения ее в размерах. Для устранения дефекта на петлевую кромку нашивают планку из сухой древесины толщиной не менее 10 мм — на шурупах и клеях повышенной водостойкости. Если по габаритам рамы нашиваемая планка должна составить менее 10 мм, то обвязку стесывают на нужную величину. Ширина планки должна обладать небольшим припуском (1—2 мм) на зачистку (рис. 673.2).

Бывают случаи, когда рамы закрываются и открываются с трудом (с приложением усилий). В таких случаях петлевую обвязку стесывают на необходимую величину. При выявлении неплотных или избыточно плотных соединений нельзя торопиться с их ремонтом, а следует установить наблюдение за переплетами: плотность закрывания во многом зависит от общего влажностного режима воздуха.

Поражение отдельных элементов биологическими агентами происходит но причине проникновения в непроветриваемые места излишней влаги, не предусмотренной условиями эксплуатации. Поэтому ремонт следует начинать с тщательного обследования, выявления мест избыточного увлажнения и устранения протечек.

Пораженные элементы подлежат частичной или полной замене. Пораженными, как правило, в коробках оказываются нижние бруски, а в ряде случаев — и часть стоечных брусьев в нижней части. В редких случаях коробка может сгнить полностью.

Рассмотрим способы устранения этих дефектов.

При полном поражении коробки ее демонтируют из проема, удалив ерши и штукатурку, а также демонтировав все рамы переплетов. Затем изготавливают новую коробку из древесины влажностью не более 18% в точном соответствии с габаритами старой. Вновь изготовленную и выверенную по диагоналям коробку подвергают антисептической и антипиренной обработке, олифят, обертывают с тыльной стороны 2—3 слоями толя или рубероида, а затем устанавливают в проемы на клиньях по отвесу, конопатят щели и штукатурят откосы. Старые рамы после необходимого ремонта монтируются с подгонкой в новую коробку. Подгонке лучше подвергать новую коробку, а не старые переплеты.

Рис. 674. Замена брусков и их частей:

1 — замена, нижнего бруска;

2   — замена нижнего и части стоечных брусков



Пришедшие в негодность отдельные бруски коробок, чаще всего нижние, заменяют новыми. Для этого демонтируют коробку из проема, высверливают новый брусок из сухой древесины и соединяют его со старыми на клею и нагелях, выверив их взаимную перпендикулярность (рис. 674.1).

При замене лишь части бруска пораженный фрагмент выпиливают, изготавливают новый и соединяют его продольно со старым «в шип» или «вполдерева» на клею и нагелях. В углах новые бруски также соединяют в шип на клею и нагелях (рис. 674.2).

Бруски переплетов частично или полностью заменяют аналогичным способом: рама демонтируется, снимается стекло, вычинивается обвязка, затем стекло устанавливается на место с предварительной расчисткой фальцев от старой замазки.

Отливы и нащельники также часто подвергаются механическим и биологическими повреждениями. Замена состоит в демонтаже старых и установке новых элементов, в точности соответствующих подлинным по профилировке и габаритам. Поскольку отливы и нащельники первой половины XIX в. изготавливались монолитно с обвязкой, то есть из единого цельного бруска, то удаление пришедшего в негодность элемента производится стесыванием его с поверхности обвязки. Затем новый элемент соединяется со старой обвязкой на клею и нержавеющих шурупах. Отлив лучше вводить в сковородневый паз. Нижнюю плоскость отлива лучше продолжить, независимо от того, был капельник первоначально или нет.

Расшатывание петель приводит к перекосу рам и может стать причиной выпадения рамы из окна. Вколотные петли, применявшиеся до середины XIX в., помимо того, могут расклинивать древесину — как коробки, так и обвязки переплета.

Врезные петли на шурупах укрепляются заливкой гнезд из-под шурупов клеем (лучше всего эпоксидной смолой), а затем введением новых шурупов, желательно большего диаметра, а гнездо с незастывшим клеем. В связи с тем, что железные шурупы подвержены коррозии и расслоению коррозированной поверхности, что приводит к расклиниванию древесины, лучше применять шурупы из латуни или нержавеющей стали.

Врезные петли можно укреплять, перемещать их вдоль обвязки вверх или вниз на не очень значительную величину (рис. 675.1, 675.2).

При расклинивании брусков переплетов или коробок вколотными нетлями необходимо прежде всего освободить ослабленные места от нагрузки, то есть снять створки. После этого расклиненную древесину склеивают, вводя клей (эпоксидную смолу) в щель, а затем сжимают разошедшиеся части бруска струбциной или шурупами.

Если брусок в месте крепления петли непригоден для дальнейшей эксплуатации, его выдалбливают до здоровой и прочной древесины, а затем заклеивают специально подогнанной вставкой. Вставку временно закрепляют струбциной, шурупами или гвоздями. После этого петли желательно врезать в другое место, но не в вычинку, а рядом с ней.

Рис. 675. Ремонт петлевой обвязки:

1 — смещение петли;

2 — врезка петли в другое место



Подоконники начинают гнить снизу вследствие плохой гидроизоляции. В зависимости от степени пораженности их вычинивают частично или заменяют полностью, а затем устанавливают на место.

Нередко подоконники имеют отрицательный уклон, в результате чего влага стекает к коробке, вызывает избыточное увлажнение и, в результате, загнивание древесины как коробки, так и подоконника.

Исправление дефекта производится выравниванием верхней плоскости подоконной доски с установкой ее под небольшим уклоном (2—3°) в сторону интерьера. Если доски подоконника рассохлись и образовались щели, доски сплачивают на шпонках.

Если щели значительны и сплачивание подобного щита в результате уменьшит вынос подоконной доски, в щели вставляются планки нужной толщины из сухого дерева.

Ремонт приборов — ручек, шпингалетов, петель, ветровых крюков — состоит в возвращении им прочностных качеств и репрезентативного внешнего вида.

Ручки в первой половине XIX в. — пустотелые — как костыли, так и скобы. Их наружная часть изготавливалась из латуни, невидимая конструктивная часть — из стали.

Возможные дефекты и их устранение.

Деформирована латунная пустотелая часть ручки. Устранение дефекта. Производится продольная распайка ручки но шву, выравнивание поверхности с тыльной стороны с последующей запайкой. После запайки шов не должен быть виден на поверхности ручки. Затем латунная часть ручки чистится химическим или механическим способом и консервируется для предохранения поверхности от окислительных реакций.

Сорвана резьба на гайке или на стержне.

Если резьба сорвана на гайке, ее заменяют — не обязательно квадратной, можно шестигранной; при этом обязательно соответствие старой резьбе — как по диаметру, так и по шагу резьбы.

Если резьба сорвана на стержне, резьбовый штырьнаваривают на 0,1—0,2 мм меньше диаметра резьбы, а затем резьбу нарезают заново. При замене резьбы на гайке и стержне одновременно резьба может быть современной метрической (не обязательно дюймовой).

Ручка расшатана в отверстии. Причина — деформация древесины. Устранение — расклинивание деревянными или металлическими пластинами.

Шпингалеты конструктивно представляют собой железные пластины и стержни, обернутые латунной фольгой. Один из самых распространенных дефектов — отставание и задирание фольги. В этом случае фольга плотно прижимается к стержню и укрепляется пайкой. Утраченные части фольги докомпоновываются.

Распространенный дефект шпингалетов — потеря подвижности, происходящая

вследствие загрязнений их движущихся частей. Этот дефект легко устраняется разборкой шпингалета, чисткой его, смазкой, сборкой и последующим монтажом.

Иногда подвижность утрачивается вследствие деформации каких-либо деталей, которые подлежат выпрямлению (рихтовке).

Латунные детали шпингалетов чистятся и консервируются, железные красятся черной краской.

Наружная часть полушарнирных вколотных петель обернута латунью, которая также зачастую отстает от железной основы. Фольгу закрепляют пайкой. Наиболее подвержено механическим повреждениям, деформациям, истиранию (то есть наибольшим нагрузкам в полушарнирной петле) место соединения трубок баутов.

В это место целесообразно помещать кольцо, надевая его на стержень. Кольцо должно быть из более мягкого металла, чем трубка баута. Иногда деформируется стержень петли. Его выравнивают, реже заменяют другим из более прочного, но не хрупкого металла.

Вводить в структуру створки третью петлю для разгрузки двух других представляется нецелесообразным без достаточного конструктивного или археологического обоснования.

Шарнирные петли срабатываются в местах соприкосновения элементов баута. Возможный ремонт — это наварка металлом сработанных частей, после чего следует снять лишний металл; затем следует отделка и консервация поверхности петли.

Приложение 4 РЕКОМЕНДАЦИИ ПО ОБСЛЕДОВАНИЮ И ОБМЕРАМ ОКОННЫХ ПРОЕМОВ

Обмеряются отдельно: фасады, разрезы, планы и детали.

Опорный материал проекта реставрации — натурные и историко-архивные исследования; выявление следов деталей, расслоение их на строительные периоды и относительная или абсолютная датировка. Только исследования могут повысить удельный вес документально обоснованных решений и сократить объем вероятностного проектирования. Обмеры и исследования должны обеспечить достаточную полноту исходного материала для возможности воссоздания копии оконного проема и его заполнения в натуральную величину во всех его формах, деталях и конструкциях. Помимо этого, настоящие методические рекомендации предназначены унифицировать натурные исследования на всех объектах, чтобы получать однородный по информационной насыщенности и научной обоснованности материал для его последующего обобщения.

Карточка обследования

Обследование и обмеры окон начинаются с заполнения карточки (рис. 705а), которая является обязательной составной частью исследовательских работ. Карточка призвана обратить внимание автора исследований на детали, которые могут показаться маловажными или, в расчете на память, не фиксируются, а затем забываются.

Изыскания и фиксация, предлагаемые в карточке, рассчитаны на работу только в натурных условиях с использованием простейших инструментов (метра, скальпеля ).

Основные правила инструментальных обмеров.

Общие рекомендации. Традиционные методы обмеров деталей можно считать оптимальными. Желательно их ни упрощать, уменьшая точность или манкируя отдельными исследованиями, ни усложнять дополнительными приборами, теоретическими обоснованиями или математическим аппаратом (определение невязки, средней квадратической, абсолютной и относительной ошибки и пр.).

Обмеряются отдельно: фасады, разрезы, планы и детали.

Техника общих обмеров. Обмеры окон производятся с точностью до 1 мм инструментами соответствующей точности. Обмеры выборочными размерами нежелательны. Оптимальными могут считаться цепочки или «нарасташки» во всю высоту или ширину окна. Если необходимо, берутся дополнительные размеры. Даже при кажущихся одинаковых размерах остекленных ячеек в действительности они могут различаться на существенную величину. Для контроля желательно обмерять по две цепочки — снизу вверх и сверху вниз. Вместо дублирования одних и тех же размеров можно контрольную цепочку делать по петлям: высоту петель и расстояние между ними и до краев рамы, — а затем сопоставлять суммированные высоты рам по остекленным ячейкам и по петлевой обвязке. Контролем ширины створных рам может служить ширина фрамуги. Измеряется ширина каждого горбылька, так как они могут оказаться разными.

В цельных рамах в качестве контроля можно измерять общую высоту и общую ширину.

В камерных условиях размеры цепочек суммируются и сравниваются. Расхождения до 5 мм допустимы. Мерить отдельно профилированные части необязательно, так как на пластилиновой отжимке эти детали получаются с максимальной точностью (при правильном отжиме).

Размер «толщина переплетов» дублируется пластилиновым отжимом притворного узла летних рам и петлевой обвязки зимней рамы. Притворный узел отжимается еще и по той причине, что плоскости его не составляют прямого угла с фасадами створок. Кромка боковой обвязки зимней рамы скошена, особенно в косяковых конструкциях колод.

Обмеры деталей и глубин производятся после общих обмеров.

Обязательная фиксация глубины и длины раскреповки подоконника в каменных домах и габаритные соотношения наличника и подоконника в месте их сопряжения.

В филенчатых ставках, профилированных откосах и заглушинах проверяется глубина филенок и ниш. Наиболее существенный размер — глубина филенок, особенно в фигаррейных конструкциях, так как фигаррей не параллелен фасаду, а пластилиновый отжим не дает точной взаимной ориентации деталей в связи с пластическими деформациями этого материала. При отживочных калевках глубина филенки промеряется но отживке, в остальных случаях — по фасадной плоскости обвязки.

Глубина филенок промеряется так: по поверхностям обвязки либо отживки натягивается нить, или приставляется прямая выверенная планка (или линейка) к поверхности обвязки и промеряется в глубину до филенки. Обычно у филенок на разных фасадах глубина различна, поэтому ее следует промерить у каждой филенки с двух сторон ставни, тем более, что ставни, как правило, разнофасадны, то есть с одной стороны филенка фигаррейная, а с другой — прямая либо наплавная.

Отжим криволинейных и непрямоугольных деталей производится пластилином. Пластилин не должен быть восковым (т. к. он плохо отлипает от деталей, пачкает руки и бумагу), и не должен быть загрязнен механическими включениями. При длительном пользовании на него налипают кусочки отслоенной краски и дерева, которые делают его неоднородным, непластичным, ломким, деформирующим изображение в самых неожиданных местах. Пластилин лучше выбирать светлых тонов, он не пачкает руки и бумагу. Отжимаемый профиль смачивают водой. В холодное время перед работой пластилин греют, чтобы он легко заполнял все неровности и углубления.

Пластилин накладывается широкой пластиной, плоскости которой перпендикулярны обвязке. По высоте эта пластина должна превышать длину отжимаемого профиля — только при этом условии пластичному материалу можно сообщить необходимую жесткость и максимально уменьшить возможность пластических деформаций, искажающих профилировку.

Перед отжимом поверхность дерева очищают от красочных наслоений. Для этого существует несколько способов, каждый из которых допустим в зависимости от условий и наличия необходимых инструментов и приспособлений.

Расчистка механическим способом требует остро заточенного лезвия. Главное условие любой расчистки — обнажить поверхность профиля, не деформируя дерева и не оставляя краски. Механические способы удаления краски неудобны тем, что они трудоемки, требуют тщательности и осторожности, чтобы не повредить деревянную поверхность. Можно снимать краску отстукиванием — этот прием требует особого опыта и сноровки. Красочные слои можно отжигать, после чего они легко снимаются. Способ отжига рекомендуется лишь в особых случаях, и непременно с соблюдением правил противопожарной безопасности.

Оптимальным приемом можно считать наложение на профиль компресса с ра-створителем. Следует помнить, что каждый растворитель обладает особыми свойствами и требует внимательного отношения к рабочей инструкции и технике безопасности.

В отдельных случаях, когда условия не позволяют производить расчистку (например, в жилых помещениях), профиль отжимается без снятия красочных слоев. Для этого нужно найти место, наименее заплывшее краской.

В этих случаях при выполнении обмерных чертежей профиль вычерчивается в двух видах: натурный, отжатый без расчистки и реконструкция.

Отжатию подлежат все профилированные детали:

• калевки рамы и форточки;

• нащельники;

• отливы верхний и нижний: поперечный профиль, слезник, боковые скосы;

• профилировка коробок: прислонная калевка, филенки, заглушины и откосы;

• притворные узлы створок и фрамуги;

• боковая обвязка зимней рамы;

• подоконники наружный и внутренний;

• наличники и тумбы наружные и внутренние;

• калевки и фигарреи ставен.

Обмеры и обследования проемов и коробок.

Общие обмеры. Зарисовываются и обмериваются (совместно с заполнением): фасады (внутренний и наружный), план, разрез. Если есть подоконная ниша, то но ней также делается сечение под подоконником.

Если арка криволинейна, то она обмеряется триангуляционным методом (засечками). Рассветные перемычки триангулируются дважды: у коробки и на границе с плоскостью стены. Если есть возможность, фиксируется конструкция каменной перемычки.

В откосах проемов диагонали берутся не только для контроля: углы откосов могут быть разными. Угол верхнего рассвета также необходимо зафиксировать, так как он может быть неадекватен боковым. Он определяется разницей высот по вертикали до нулевки или до пола — от коробки и от верхнего угла.

Щитовые и филенчатые откосы обмеряются по правилам обмера щитовых и филенчатых заполнений.

При возможности исследуется проем: конструкция сопряжения рассвета со сте-

ной, теска, голубец, полуголубец, четвертьголубец; техника кирпичной кладки, конструкция крепления коробки: закладной паз, пристойный фальц, первоначальный проем либо вырублен, либо растесан; устройство каменной перемычки, величина усадочного зазора над косяком в срубе; сопряжение стояков косяка со срубом.

Наружные ниши, подоконные и надоконные детали фасада фиксируются как в каменных, так и в деревянных домах.

Сложные проемы фиксируются совместно, а не по отдельности, с взаимной привязкой частей друг к другу.

К наличникам в интерьере могли примыкать бумажные контрналичники с декоративной росписью. В деревянных домах их следует искать под штукатуркой или под обойными наслоениями на окантованной поверхности сруба. Бумажные контрналичиики, как правило, продолжались ниже подоконника, до плинтуса.

Притворная четверть коробки может быть увеличена в более поздние строительные периоды, либо, наоборот, уменьшена нашивкой реек. В первом случае первоначальные габариты четверти определяются исследованием красочных слоев: стесанная часть четверти содержит меньшее число слоев. Во втором случае нашитая рейка обнаруживается также после снятия покраски.

При утрате подлинных заполнений летняя притворная четверть в первоначальной коробке содержит следы вколотных нетель. Деталь эта чрезвычайно существенна на только потому, что является самым надежным датировочным признаком. Следы вколотных петель позволяют с документальной точностью реконструировать расстекловку, наличие или отсутствие фрамуги, тип петли — шарнирная или полушарнирная. В редких случаях коробка может не нести в себе следов вколотных петель и быть при этом первоначальной. Это бывает при цельносоставной конструкции переплетов (рама в раме) как створных, так и подъемных.

В деревянных домах фиксируется внутренний вынос косяка коробки — для штукатурки и наружный — для обшивки.

Во внутренних подоконниках помимо отжима профиля (отдельно лицевого и бокового) фиксируется вынос относительно поверхности стены, сопряжения с наличниками, величина раскреповки, способ соединения досок (единая доска, щит в шпонку), соединение с коробкой (в шпунт, в четверть, в сковородень).

В наружных подоконниках, помимо профиля и угла наклона верхней поверхности, фиксируется способ соединения со стеной (вложен в коренную кладку, прибит к обшивке), сопряжение с наличниками и подоконными каменьями.

Наружные наличники отжимаются, фиксируется их расстояние до летней четверти, угловые элементы, способы соединения со стеной, материал. Деревянные наружные наличники могут быть составными, на кроках их следует расчленить на составляющие.

Внутренние деревянные наличники расчищаются от красочных слоев и отжимаются. Для полного обмера наличника следует углубиться в штукатурку и промерить его глубину. В строениях XVIII в., где внутренние наличники окон продолжаются до пола, обмеряется также тумба и сопряженный с ней плинтус. Плинтус чаще всего бывает утрачен, то есть заменен более поздним. В этом случае следы первоначальных наличников сохраняются на боковых поверхностях тумбы или наличника.

Фиксируется также соединение тумбы с наличником (впритык, в сковородень, в ласточкин хвост).

На плоскости мыска, перпендикулярной стене, можно обнаружить фрагменты первоначальных и последующих обоев (их всегда заводили на наличник) или красочные слои, которыми окрашивали стены и эту часть наличника.

По возможности исследуются конструкции крепления наличника: гвоздями (шаг, форма, тип: костыльковые, с шляпкой); наличники приклеены, выбраны в коробке.

Первоначальность наличников можно определить, демонтировав их. Наличник можно считать первоначальным, если следы гвоздей на коробке соответствуют гвоздям наличника и нет следов других гвоздей. Бывают случаи, когда наличник был уже однажды демонтирован и заново прибит на прежнее место, но другими гвоздями, вбитыми в другие места. В этом случае отверстия от гвоздей (прямоугольного или квадратного сечения) первоначального наличника соответствуют отверстиям в коробке.

Штукатурные наличники в каменных домах с интерьерной стороны обычно не делались. Присутствие их в ампирных проемах свидетельствует о позднем происхождении. Для уточнения датировки проводятся работы по методике обследования штукатурных деталей.

При отжиме деревянных наличников нужно учитывать, что доска наличника часто оказывается деформированной, изогнутой, как правило, в самом тонком месте. Определить это можно, исследовав сопряжение наличника с коробкой: если между его мысковой частью и коробкой есть щель, то наличник деформирован на величину этой щели.

Обмеры и обследования переплетов

Створные переплеты. При обследовании переплетов следует обращать внимание на возможность разновременности их частей. Наиболее распространенный случай, когда заменены летние створки, а зимние рамы и фрамуги — первоначальны. Найденные рамы по габаритам соотносят с габаритами проема, определяя таким образом их принадлежность определенному тину окна.

Часто в летних переплетах заменяли лишь створные рамы, оставляя фрамугу, которая изнашивается не так быстро. Их разновременность различают по калевке.

Иногда в летних рамках заменяли только нижние бруски, которые наиболее подвержены действию влаги. В этом случае также видна разница в калевках.

Если в дверных полотнищах и ставнях обвязка меряется от кромки до калевки или отживки, то в оконных переплетах обвязку лучше мерить вместе с калевкой, которую отдельно обмерять не нужно (особенно в горбыльках), так как калевка с необходимой точностью отжимается пластилином.

Первоначальные стекла — явление крайне редкое; если стекло не разбито и его нельзя промерить по толщине, то можно ограничиться словесным описанием предварительно вымытого стекла: прозрачность, волнистость, пузырчатость, цветовой оттенок (хотя бы приблизительно: холодный — теплый).

При отжиме калевки, притворного узла и притворной кромки на кронах показывается ориентировка относительно стекла.

Фиксируется также глубина и ширина четверти для стекла: они обычно разные по величине.

Нащельники исследуются на предмет крепления к раме: прибит, приклеен, монолит с обвязкой. Внутренние нащельники стали делать лишь в эпоху позднего ампира, ближе к середине XIX в. Поэтому при исследованиях на него следует обратить особое внимание: если под ним есть красочные наслоения, значит он поздний; но количеству красочных слоев можно ориентировочно определить, когда он наши г. Первоначальные наружный и внутренний нащельники могут быть разными по форме, их отжимать следует каждый в отдельности.

Сопряжение отлива с нащелышком лучше фиксировать аксонометрической зарисовкой с простановкой размеров.

Отливы верхний и нижний бывают различны не только по размерам (верхний по высоте меньше), но и по форме, например, верхний — четвертной вал, нижний — каблук. Они обмеряются и отжимаются отдельно. Помимо сечения, фиксируется форма бокового откоса также отдельно на створном и фрамужном отливах. У створных отливов фиксируется угол их сопряжения. При обмере верхнего отлива фиксируется одновременно притвор фрамуги с рамой (пластилином).

Как и в нащельниках, исследуется способ крепления отлива к обвязкам (приклеен, прибит, монолитен с рамой).

При исследовании обвязок устанавливаются типы и размеры угловых соединений и соединений с горбыльками. Это определяется расчисткой от красочных слоев. Фиксируются нагеля, их местоположение, форма (круглый, квадратный в сечении), размеры, материал (обычно твердые породы).

Горбыльки могут быть утрачены, но всегда остаются зашпаклеванные гнезда или пазы во внутренних проемах стоечных обвязок. Горбыльки могут иметь разный профиль, в зависимости от их ширины. В этом случае отжимается каждый профиль с привязкой на кроках к конкретному месту.

Приборы створных переплетов. Петли, способ крепления петель к оконному полотну — наиболее существенный датировочный признак. Поэтому исследования по определению первоначального типа петли — обязательны. Вбивные петли, демонтированные для замены их врезными, оставляют след в кромке петлевой обвязки. Гнездо от лезвия петли зашпаклевывается или забивается специально подогнанным клином и редко бывает видно на поверхности без расчистки красочных слоев. Гнездо может оказаться под картой более поздней накладной петли. Поэтому исследования можно вести на фасадной поверхности обвязки, где остаются глубокие зашпаклеванные воронки от вынутых костыльковых гвоздей, которыми кренились петли. Гнездо вбивной петли следует искать и в четверти оконной коробки, а отверстия от гвоздей — под наружным наличником. Обследование створки и коробки таким образом дает возможность определить их одновременность, а также установить конструктивный тип петли: шарнир или полушарнир. При шарнирных нетлях гнезда на одном уровне, при полушарнириых — гнезда в коробке ниже створных.

В результате подтески петлевых обвязок может оказаться только одно отверстие от гвоздя. По глубине паза вбивной петли можно определить величину стесанной обвязки.

Ветровые крюки крепились обычно на заглушине, а пробой ввинчивался в петлевую кромку обвязки створной рамы. При утрате крюка и пробоя на заглушине производится поиск следов планки ветрового крюка (но красочным слоям и гнездам от шурупов), а на раме — гнезда от пробоя.

Ручки применялись костылькового типа. Скобы получили распространение к середине XIX в. Следы первоначальных ручек-костылей: 1) сквозное отверстие в раме, так как стержень костыля крепился с наружной стороны створки квадратной гайкой; 2) следы накладки: а) по красочным слоям, б) по следам шипов сверху и внизу от отверстия стержня костыля. Размеры накладки дают ориентировочные размеры самой ручки.

Шпингалеты автономные крепились на той же створке, что и ручки, то есть на правой (по правую руку). Верхний шпингалет длинней нижнего, стержни ампирных шпингалетов четырехгранные (в сечении прямоугольник или квадрат). При утрате первоначальных шпингалетов следы и без труда можно найти но красочным слоям и но гнездам от шурупов.

Шпингалет раздвижной крепился по всей длине створки на единой железной планке. Поворотная ручка шпингалета одновременно служила ручкой окна. В этом случае остаются следы шурупов, равномерно распределенных по обвязке, а отверстия ручки и следов накладки нет.

В подоконнике остаются пробои шпингалетов с прямоугольным отверстием (с круглым отверстием — более поздние). Для фиксации верхнего шпингалета в средней части фрамуги крепился колпачок.

В редких случаях вместо шпингалетов могли применятся крюки.

Обмеры металлических приборов занимают обычно больше времени, нежели обмеры окон. Скобянку лучше фиксировать в демонтированном состоянии еще и потому, что фиксации подлежат конструкции и детали, скрытые в коробке и в толще переплета. На кроки окон показываются только общие габариты и координатная привязка приборов.

Приборы обмеряются и вычерчиваются по правилам машиностроительного черчения. Для обмеров скобянки применяется штангенциркуль точностью 0,1 мм, которую можно считать достаточной.

Фиксации подлежат также гвозди и шурупы с указанием размеров, места применения и материала. Шурупы обмеряются по одному на тип, гвозди — 3—4 однотипных.

Подъемные переплеты бывали двух типов. Первый тип — фрамуга крепилась в наружной четверти, а каретка двигалась в пазу, выбранном в коробке.

Второй тип — каретка двигалась в пазах, выбранных в раме, единой с фрамугой. Общая рама вставлялась в наружную четверть, как и створные переплеты.

В первом случае при утрате подъемного заполнения и замене его на створные рамы в коробке необходимо искать зашитый рейкой паз на всю высоту стоечного бруска коробки. В обоих вариантах в коробке отсутствуют следы первоначальных приборов, так как подъемные конструкции переплетов функционируют без скобянки. При обмере фиксируются все конструкции и формы.

Створные форточки в первой половине XIX в. делались не всегда и не во всех окнах, позже, во второй половине XIX в. или в XX в. их могли вставить в одну из остекленных ячеек. Следует каждый раз проверять, была ли форточка первоначально.

Раздвижные форточки сделать в готовой раме практически невозможно (по типу подъемных рам), этот чрезвычайно редкий тип можно считать первоначальным.

Обмеряются и обследуются форточки точно так же, как и оконные переплеты, с обязательной фиксацией сопряжения их с рамой окна.

Ложные окна на фасадах каменных домов обычно представляют собой ниши с росписью под расстекловку реальных окон в ярусе. Фиксация их проста: высота, ширина, глубина ниши, габариты расстекловки, цвет (цвет может быть в несколько слоев под разные расстекловочные схемы).

Ложные окна фасадов деревянных домов могут быть намечены лишь наличником непосредственно по обшивке. Бывают менее условные решения: рама с остеклением, ставнем, подоконник и наличник. Рама в этих случаях не идентична раме реальных окон и требует отдельной фиксации.

Ложные окна в интерьере приближены к реальным и заполнены зеркальными стеклами. Они также требуют отдельной фиксации.

Окраска

Исследования красочных слоев решают множество задач: одновременность деталей, утраты и наслоения, наличие формы и конструкции приборов. Фиксируются все слои, включая современные. Расчистки ведутся по всем фасадным и интерьер-

ным деталям: коробкам, подоконникам, наличникам, откосам, филенкам откосов и ставень, обвязкам переплетов, калевкам и пр. Для определения первоначальной окраски необходимо помнить, что первый слой является подготовительным (обычно красили за два-три раза): из первых слоев нужно выделить первоначальный лицевой слой. Перед фиксацией поверхность промывается мыльным раствором, спиртом или каким-либо другим обезжиривающим составом, удаляющим загрязнения, но не разрушающим пигментную и клеевую структуру слоя. Фиксацию сравнением с колерными альбомами следует признать неточной. Лучше делать выкраски масляными художественными красками на предварительно загрунтованной плотной бумаге.

Если произведены на конкретном объекте комплексные исследования по стенам, потолкам, окнам, полам, печам — их объединяю и систематизируют в специальной работе.

Материал

Материал фиксируется по всем деталям. Для его определения используют расчищенные от слоев краски профилированные детали.

Материал металлических приборов фиксируют после демонтажа и разборки. Обычно лицевые поверхности шпингалетов, ветровых крюков, петель обтягивались латунной фольгой. Приборы могут быть железными, окрашенными черной масляной краской. Ручки первой половины XIX в. не литые, а пустотелые, составные. Если ручка пустотелая, у нее можно обнаружить продольный шов. Стержень и гайка костыля — железные.

Фиксируется также материал стены: камень (кирпич, белый камень, кирпичный массив с белокаменной или керамической облицовкой), дерево (сруб или стоечная конструкция), а также отделка стены: штукатурка, обои, дерево, ткань и пр. Наибольший интерес для фиксации представляют материалы и конструкции, современные окну.

Фотофиксация

Фотофиксация производится с масштабной линейкой, наделенной контрастными делениями. Лучше иметь складную шкалу, которую можно раздвигать под углом 90°.

Фотофиксируются не только фасады, но и детали: приборы, профилировка коробок, рельефные и живописные детали.

Приложение 5 ПРОЕКТИРОВАНИЕ ОКОННЫХ ПРОЕМОВ И ЗАПОЛНЕНИЙ ПЕРВОЙ ПОЛОВИНЫ XIX ВЕКА

Косяки в деревянных домах, являясь составной частью проема, конструктивно закрепляют венцы сруба. Устройство их сложней устройства коробки. Верхний и боковые бруски — рассветные (отсюда и название «косяка»).



Методические рекомендации

В таблицах настоящих методических рекомендаций приводятся не абсолютные данные, а оптимальные, наиболее приближенные к гипотетическому идеалу; числовые данные таблиц могут корректироваться творческим процессом авторского проектирования конкретного окна на конкретном объекте. Неизменной, не подлежащей корректировке должна оставаться криволинейная профилировка (калевки обвязочные, горбыльки, нащельники, отливы, подоконные доски), т. к. характер кривизны обломов является функцией от времени и от параметров окна.

Изменения, даже незначительные, могут решительным образом повлиять на стилевую ориентацию а также художественные и хронологические характеристики заполнения.

Проектные работы. Настоящая работа позволяет создавать вероятностные модели оконных проемов и заполнений с максимальным приближением к возможному подлиннику при наиболее нейтральных и непретенциозиых формах. Такие решения бывают необходимы при реставрации музеев и мемориальных объектов, т. е. памятников, где требуется одновременно стилевая чистота и непрерывность форм. В памятниках, приспосабливаемых к нуждам современного использования, возможны, а порой и необходимы отклонения от идеальной модели, например: все переплеты створные и открываются внутрь.

В работе рекомендуется метод последовательного проектирования, начиная от общих пропорций и пространственно-координатной привязки проема и кончая профилировкой криволинейных деталей. Этот метод позволяет начинать проектирование с любой стадии. Например, если сохранился проем с откосами, перемычкой, притворными фальцами, подоконником, наличниками и коробкой, то проектирование начинается с переплетов. При отсутствии одного элемента, скажем, наличника или отлила, можно пользоваться только соответствующим разделом.

В ряде случаев, например, при выборе расстекловочных схем, профилировки подоконников, калевок проектировщик вправе пользоваться свободой творческого выбора в определенных границах, предлагаемых работой. Параметры некоторых проектируемых элементов жестко привязаны к исходным условиям (так, форма нащельников зависит от калевки и датировки). В отдельных случаях типология намеренно сужена до одного — двух наиболее представительных типов. Например, отливы представлены двумя типами, внутренний наличник — одним.

Если исследованиями выявлены иные типы, то в проектировании следует опираться на материалы натурных изысканий.

Рекомендуемые параметры в настоящей методике разработаны на основании анализа обмеренных в натуре датированных элементов, а часть из них (калевки, горбыльки, наличники, габариты сечений обвязки, пространственные характеристики, размеры и координатная привязка приборов) — с привлечением математического аппарата (условно назовем это методом ретроспективного прогнозирования).

Проем. Собственно проемы воссоздаются в исключительных случаях. Проектирование их сводится к определению общих габаритов и координатной привязке к пространственной структуре.

Проектирование всех типов проемов в доме — задача многосложная, главным образом, за счет взаимной координации и увязки всех окон между собой и с деталями фасадов и интерьеров.

Последовательность проектирования

Определение общей световой площади проемов в помещении. Исходная величина — площадь пола. Ориентировочное отношение суммарной площади оконных проемов к площади пола: в зале — 1:4; в гостиной и парадной спальне — 1:5, в жилых комнатах бельэтажа — 1:7, в антресольных комнатах — 1:9.

Определение высоты проема (окна) ведется по исходной величине — высоте помещения (табл. 39).

Ширина окна определяется делением высоты парадного окна примерно пополам, т. е. общие пропорции парадного окна должны составить соотношение, близкое к 1:2. Абсолютно точных соотношений рекомендовать нельзя — размеры корректируются в процессе проектирования.

Ширина простенка должна быть больше ширины проема. Ширина, высота и количество проемов дают возможность проконтролировать общую световую площадь проемов по отношению к площади пола.

Высота подоконника над уровнем пола (табл. 40) зависит от исходной величины — высоты окна. Высота подоконника одинакова в пределах этажа, даже если высоты окон различны: наружные подоконники должны быть на одном уровне. В отдельных случаях высота подоконника над полом может значительно отличаться от табличных данных.

В классных комнатах окна могут быть иод потолком, а в антресольных — всего на 20—30 см выше уровня пола. Бывают случаи, когда парадное окно делится перекрытием на две неравные части: створки — в бельэтаже, фрамуга — в антресолях. В антресолях в этом случае подоконник находится на уровне пола или ниже.

Подоконные ниши желательны в зданиях конца XVIII в. Глубина ниши должна учитывать толщину промерзания: толщина стены в самом тонком месте ниши должна составлять не менее 2,5 кирпича. В памятниках первой половины XIX в. подоконные ниши делать не следует.

Рассветы. Для проектирования в каменных домах исходная величина — датировка (табл. 41, 42). При расчете рассвета в косяках исходной величиной служит ширина проема.

Таблица 39

Высота оконного проема

Высота
комнаты	окна	комнаты	окна	комнаты	окна	комнаты	окна
1.7	0.84	3.3	1.76	4.9	2.68	6.5	3.6
1.8	0.89	3.4	1.82	5	2.74	6.6	3.66
1.9	0.95	3.5	1.87	5.1	2.79	6.7	3.71
2	1.01	3.6	1.93	5.2	2.85	6.8	3.77
2.1	1.07	3.7	1.99	5.3	2.91	6.9	3.83
2.2	1.12	3.8	2.04	5.4	2.96	7	3.88
2.3	1.18	3.9	2.1	5.5	3.02	7.1	3.94
2.4	1.24	4	2.16	5.6	3.08	7.2	4
2.5	1.29	4.1	2.22	5.7	3.14	7.3	4.06
2.6	1.36	4.2	2.28	5.8	3.2	7.4	4.12
2.7	1.41	4.3	2.33	5.9	3.25	7.5	4.17
2.8	1.47	4.4	2.39	6	3.31	7.6	4.23
2.9	1.53	4.5	2.45	6.1	3.37	7.7	4.29
3	1.58	4.6	2.5	6.2	3.42	7.8	4.34
3.1	1.64	4.7	2.56	6.3	3.48	7.9	4.4
3.2	1.7	4.8	2.62	6.4	3.54	8	4.46

Таблица 40

Высота интерьерного подоконника над уровнем пола

Высота, м
окна	от пола до подоконника	окна	от пола до подоконника
0.5	0.54	1.8	0.69
0.6	0.55	1.9	0.7
0.7	0.57	2	0.72
0.8	0.58	2.1	0.73
0.9	0.6	2.2	0.74
1	0.61	2.3	0.75
1.1	0.62	2.4	0.76
1.2	0.64	2.5	0.78
1.3	0.65	2.6	0.79
1.4	0.66	2.7	0.8
1.5	0.66	2.8	0.81
1.6	0.67	2.9	0.82
1.7	0.68	3	0.83



Пазы и четверти для закладных и прислонных коробок. Пазы для закладных колод допустимо делать лишь в тех случаях, когда в натуре обнаружены следы этого тина конструкции. В эксплуатации этот тип непрактичен, а замена его требует растески притворных фальцев. Поэтому проектировать лучше четверти для прислонных коробок (рис.).

Таблица 41

Рассвет в каменных домах

Датировка, годы	Рассвет (отношение ширины к глубине)	Датировка, годы	Рассвет (отношение ширины к глубине)
1800-е	252	1840-е	225
1810-е	245	1850-е	218
1820-е	238	1860-е	211
1830-е	232	1870-е	204

Таблица 42

Рассвет в косяках

Ширина проема, м	Рассвет	Ширина проема, м	Рассвет
0.6	0.08	1.1	0.11
0.7	86	1.2	116
0.8	92	1.3	122
0.9	98	1.4	128
1	104	1.5	134



Коробки

Прислонные и закладные коробки имеют одинаковую форму и конструкцию. Коробка принимает форму проема, чаще всего — прямоугольного. Выступает из стены на 20—30 мм как с фасадной, так и с интерьерной стороны.

Угловое соединение обвязочных брусков — двойной либо тройной шип на клею и нагелях. При соединении обвязочных брусков в коробках толщиной до 70 мм делают одинарный или двойной шип, 70—120 мм — двойной или тройной, более 120мм — тройной.

В сечении обвязка коробки представляет собой прямоугольный брусок с выбранными в ней с лицевой стороны двумя четвертями — для зимней и летней рам.

Ширина четвертей соответствует толщине летней и зимней рам. Глубина наружной четверти — 14 мм, глубина внутренней четверти для зимней рамы определяется по табл. 43.

В холодных помещениях (холодные сени, ретирады, чердаки, холодные ризалитные лестницы, чуланы и пр.) в коробке выбирается четверть только для одной рамы — наружной.

Ширина заглушины определяется согласно табл. 44.

Профилировка заглушины — явление не ординарное, поэтому применять этот способ декорировки коробок следует не в каждом доме. В отдельных случаях, в парадных помещениях, заглушина может профилироваться. В памятниках первой половины XIX в. профилировка заглушин чрезвычайно проста и представляет собой прямоугольную в сечении нишу.

Таблица 43 Глубина зимней четверти коробки и косяка, мм, в зависимости от датировки

1800-е	1810-е	1820-е	1830-е	1840-е	1850-е	1860-е	1870-е
6.2	7.1	8	8.9	9.8	10.7	11.6	12.5

Таблица 44

Ширина заглушины, мм

Датировка, годы	1800-е	1810-е	1820-е	1830-е	1840-е	1850-е	1860-е	1870-е
В коробках каменных домов	63	68	72	77	82	87	91	96
В косяках деревянных домов	74	76	78	80	81	83	85	87



Сборка коробки. Прямоугольность, взаимная перпендикулярность брусков коробки проверяется диагоналями — до окончательного скрепления их нагелями и клеем.

Закладные коробки устанавливаются на заранее определенном подоконном ряду кладки, жестко закрепляются раскосами (строго вертикально), а затем обкладываются кладкой.

Прислонные коробки вводятся в готовые проемы после возведения стены таким образом, что одной стороной они примыкают к притворному фальцу проема. С другой стороны коробки расклиниваются и закрепляются специальными ершами, которые вбиваются в швы, или, лучше, в бобышки.

Каждый вертикальный брус коробки крепится не менее, чем двумя ершами. Расстояние между ершами не должно превышать 1 м. Положение прислонной коробки в стене также должно быть строго вертикальным.

Влажность древесины оконных коробок не должна превышать 18%, а нагелей, скрепляющих брусья, — 15%.

Перед установкой тыльные поверхности коробки антисептируют, а затем смолят битумом или обивают в два-три слоя толем или рубероидом.

В процессе установки и регулировочной подготовки коробки в проеме ее закрепляют клиньями.

Зазор между коробкой и стеной обычно конопатят паклей. Со стороны помещения на величину 1/4 глубины зазора конопатят паклевым жгутом, смоченным в алебастровом молоке. С наружной стороны зазор между коробкой и притворным фальцем заделывают герметиками.

Косяки

Косяки в деревянных домах, являясь составной частью проема, конструктивно закрепляют венцы сруба. Устройство их сложней устройства коробки. Верхний и боковые бруски — рассветные (отсюда и название «косяка»). Тангенс рассветного угла косяков см. табл. 41. Косяк в рубленных стенах вынесен с наружной стороны на величину толщины прибоины, т. е. примерно на 14—16 см. Вынос выполняет ту же функцию, что и прибоина — на него нашивается тесовая обшивка. Косяк соединяется с венцами сруба «в гребень», для чего с тыльной стороны косяка выбирается продольный паз. Верхний брус косяка (вершник, перекладина) лишен этого паза. Над перекладиной в срубе оставляется зазор, учитывающий последующую усадку венцов. Зазор составляет от 10 до 20% высоты проема.

Боковые брусья устанавливаются шипами в специально выбранные проушины подушки, которая одновременно является подоконником. Подоконная доска устанавливается с уклоном 2-3° в сторону интерьера. Ширина наружной четверти косяка соответствует толщине летних рам, глубина ее — 15 мм.

Глубину прислонной четверти зимней рамы см. табл. 43, ширину заглушины верхних и боковых косяков см. по табл. 44.

В подушке выбирается наружная четверть для летних рам, адекватная четверти в стояках и вершине. Четверть для зимней рамы в подушке не выбирается, таким образом подоконник с нижней заглушиной составляет единую плоскость.

Прислонная калевка

Применяется как в коробках, так и в косяках. Несет исключительно декоративную функцию: при снятой зимней раме (которая в средней полосе России отсутствует в проеме около полугода) прислонная калевка зрительно смягчает и декорирует четверть зимней рамы. Прислонные калевки близки к калевкам дверей: чаще это выкружка, реже каблук (рис. 676.1, 676.8).

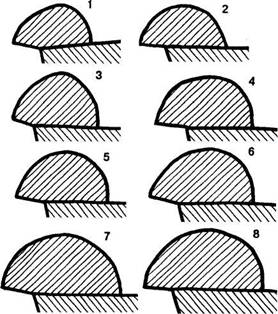

Рис. 676. Прислонные калевки. Образцы.

1 — 7 выкружки. Первая половина XIX в.;

8 — каблук. Вторая  четверть XIX в.;

9 — четвертной вал. Вторая   четверть XIX в.;

10 — четвертной вал с выкружкой. Третья   четверть XIX в.



Прислонная калевка употреблялась не часто, ее можно встретить на старых окнах всего в 5% случаев. Она сопутствует коробкам во всех функциональных зонах: в парадной, жилой, антресольной и прочих.

В период раннего ампира предпочитали каблук. Ближе к середине XIX в. стал применяться четвертной вал (рис. 676.9) (калевка, близкая к профилю остекления). В третьей четверти XIX в. мог применяться профиль «четвертной вал с выкружкой» (рис. 676.10).

Наличники

Наружные наличники. В каменных домах первой половины XIX в. наличники практически не применялись ни с фасадной, ни с интерьерной стороны. В деревянных домах наличники нашивали с обеих сторон. Наружные наличники в конце XVIII — начале XIX вв. в отдельных случаях заменялись декоративными нишами (в подражание каменным на величину 1/4 кирпича — около 6 см), либо штукатурка подходила заподлицо к рейке, набитой на коробку. Варианты и типы наружных наличников в деревянных домах выбираются по рис. 677—686.

Внутренние наличники в деревянных домах — непременная принадлежность оконных проемов. Основной тип (около 90% всех случаев) представлен на рис. 687. Выбор наличников производится в зависимости от датировки и ширины проема по табл. 45. На месте, обозначенном пунктиром на рис. 687, следует вычерчивать калевку оконных переплетов.

Следует учитывать, что элементы архитектуры интерьера составляют ансамбль. Обязательна типологическая близость наличникам дверей, а также идентичность форм.

Рис. 677. Наружный наличник окна в деревянном доме. Образец. 1820—1830-е годы

Рис. 678. Наружный наличник окна в деревянном доме. Образец. Вторая   четверть XIX в.

Рис. 679. Наружный наличник окна в деревянном доме. Образец. Середина XIX в.

Рис. 680. Наружный наличник окна в деревянном доме. Образец. 1850-е годы

Рис. 681. Наружные наличники окна в деревянном доме. Образцы.   Вторая   четверть XIX в.

Рис. 682. Простой наружный наличник окна в деревянном доме. Образец. 1830 — 1840-е годы

Рис. 683. Желобковый наружный наличник окна в деревянном доме. Образец. 1830-е годы

Рис. 684. Желобковый наружный наличник окна в деревянном доме. Образец. Вторая   четверть XIX в.



Необходимо также помнить, что проектирование каждого элемента, в том числе наличников, целесообразно лишь в том случае, когда в натуре они полностью утрачены, а также утрачены их следы. В большинстве случаев такие элементы, как внутренние наличники и подоконники, сохраняются.

Наличники прибиваются к коробке костыльковыми гвоздями вдоль волокна в самое тонкое место наличника, с шагом 50—70 см. Наличники раннего амнира — 1800—1810-е годы — упираются в пол, развитого и зрелого амнира — 1820—1840-е годы — в подоконник. Соединение взаимно перпендикулярных частей наличника производится «в ус» с запиловкой соединяемых кромок под углом 45°.

Если наличники доходят до пола, то в нижней части они упираются в тумбы (как дверные).

Бумажные контрналичники шириной 14 см наклеиваются по периметру наличников, соединяя их под углом «на ус». Контрналичники, как обои, заводятся на торцевую кромку наличника и спускаются ниже подоконников до плинтуса.

Рис. 685. Наличник и угловой «конверт» в деревянном доме. Образец. Вторая   четверть XIX в.

Рис. 686. Наличник и угловой «конверт» в деревянном доме. Вторая   четверть XIX в.

Рис. 687. Наличник внутренний: А — ширина; Б — толщина наличника

Таблица 45

Общие габариты внутреннего наличника окон в деревянных домах (см. рис. 687) в 1800—1850-е годы, мм





Ширина проема, м	Годы
	1800-е		1810-е		1820-е		1830-е		1840-е		1850-е
	ширина	толщина	ширина	толщина	ширина	толщина	ширина	толщина	ширина	толщина	ширина	толщина
0.6	83	37	84	35	86	33	87	31	88	29	89	27
0.7	88	39	89	37	91	34	92	32	93	30	95	28
0.8	92	40	94	38	95	36	97	34	98	32	99	30
0.9	97	42	99	39	100	37	101	35	. 103	33	104	31
1	101	43	103	41	105	39	106	37	107	35	109	33
1.1	106	44	108	42	109	40	111	38	112	36	113	34
1.2	111	46	113	44	114	42	115	40	117	38	118	36
1.3	116	47	117	45	119	43	120	41	121	39	123	37
1.4	121	49	122	47	123	45	125	43	126	41	128	38
1.5	125	50	127	48	128	46	130	44	131	42	132	40



Подоконники

Наружные подоконники предохраняют и нижележащую стену от влаги, собираемой окном. Верхняя плоскость наружного подоконника делается с уклоном в нужную сторону.

На рис. 688—695 в масштабе 1:1 для общей ориентации приведена профилировка наружных подоконников в деревянных домах. В отдельных случаях их можно использовать в качестве аналогов.

Наружные деревянные подоконники применялись не при всех тинах наличников. Иногда они могут принимать форму наличника. Выносные наружные деревянные подоконники могут крепиться на кронштейнах, вводимых в сруб подоконника «в сковородень». Нередко деревянные профилированные подоконники могли набиваться на обшивку (рис. 689, 691,692).

Белокаменные подоконники в каменных домах (сечение см. на рис. 693 694, 695) укладываются на верхний ряд подоконья и заводятся в массив кладки по сторонам проема. Белокаменный подоконник редко бывает единым монолитом, чаще всего он состоит из двух отдельных блоков, соединенных «в четверть».

Внутренние подоконники, как в деревянных, так и в каменных домах в подавляющем большинстве случаев изготавливаются из древесины хвойных пород. Образцы профилировки приведены на рис. 696—718. Толщина подоконника не зависит ни от общих габаритов, ни от датировки.

Рис. 688. Подоконник наружный в деревянном доме. Бельэтаж. Образец. Конец XVIII — начало XIX в.

Рис. 689. Подоконник наружный и деревянном доме. Образец. М 1:1. Вторая   четверть XIX в.

Рис. 690. Подоконник наружный в деревянном доме. Образец. М 1:1. 1840-е годы

Рис. 691. Подоконник наружный в деревянном доме. Образец. Первый этаж. М 1:1. 1850—1860-е годы

Рис. 692. Подоконник наружный в деревянном доме. Образец. М 1:1. Бельэтаж: (первый этаж). 1860-е годы

Рис. 693. Наружный белокаменный подоконник. Образец. М 1:1. 1816 г.

Рис. 694. Наружный белокаменный подоконник. Образец. М 1:1. Бельэтаж (второй этаж). 1816 г .

Рис. 695. Наружный белокаменный подоконник. Образец. М 1:1. Бельэтаж (2-й этаж:). Вторая четверть XIX в.

Рис. 696. Внутренний подоконник. Образец. Первая половина XIX в.

Рис. 697. Внутренний подоконник. Образец. М 1:1. 1800-е годы

Рис. 698. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в.



Внутренние подоконники раскреповываются, т. е. заходят торцевой частью на внутреннюю поверхность стены. Торцы раскреповки могут иметь ту же схему профиля, что и лицевая часть, по не абсолютно идентичны ему по кривизне (рис. 701—704) плоскими.

При сопряжении наличника и внутреннего подоконника нижний торец наличника упирается в плоскую верхнюю поверхность подоконника, а не в профиль (рис. 38).

Рис. 699. Внутренний подоконник. Образец. М 1:1. Третьи   четверть XIX в.

Рис.  700. Внутренний подоконник Образец. 1850—1860-е годы

Рис.  701. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в. Лицевой профиль

Рис. 702. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в. Боковой профиль

Рис.  703. Внутренний подоконник. Образец. 'М 1:1. 1830-е годы. Лицевой профиль

Рис. 704. Внутренний подоконник. Образец. М 1:1. 1830-е годы. Боковой профиль

Рис.  705. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в.

Рис.  706. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в.

Рис.  707. Внутренний подоконник. Образец. М 1:1. Середина XIX в.

Рис.  708. Внутренний подоконник. Образец.  М 1:1. 1810-е годы

Рис. 709. Внутренний подоконник. Образец. М 1:1. 1850—1860-е годы

Рис.  710. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в.

Рис.  711. Внутренний подоконник. Образец. М 1:1. 1820—1840-е годы

Рис. 712. Внутренний подоконник. Образец. М 1:1. 1820-е годы

Рис. 713. Внутренний подоконник. Образец. М 1: l . 1820—1830-е. годы

Рис.  714. Внутренний подоконник. Образец. М 1:1. Вторая   четверть XIX в.

Рис. 715. Внутренний подоконник. Образец. М 1:1. 1830-е годы

Рис.  716. Внутренний подоконник. Образец. Вторая   четверть XIX в.

Рис. 717. Внутренний подоконник. Образец. 1830—1849-е годы

Рис. 718. Внутренний подоконник. Образец. М 1:1. 1870-е годы



Переплеты

Выбор конструктивных типов. Основной тип переплетов в окнах жилых домов первой половины XIX в. — подвижные наружные рамы и глухие внутренние.

Подвижные рамы могут быть распашными (створными) или подъемными. Подъемные в настоящей работе не рассматриваются: это архаичный, чрезвычайно редкий тип для первой половины XIX в., крайне трудный в исполнении. В исключительных случаях, когда документально засвидетельствована рама подъемной конструкции, аналоги можно найти в каталоге обмерных чертежей (Архив НИМП В/О «Союзреставрация», шифр 314, т 21). В тех случаях, когда переплеты полностью утрачены, а также утрачены следы, лучше проектировать створные окна. Даже в тех случаях, когда в первоначальной коробке или косяке не обнаружены следы вколотных петель, весьма вероятно, что в наружную четверть была вставлена общая с фрамугой рама с распашными створками.

Летние рамы могут быть с фрамугой или без нее. У заполнений распашной конструкции существует пороговый количественный показатель, равный 1,95 м. При высоте верхнего света над уровнем пола ниже 1,95 м, фрамуга отсутствует, если верхний свет выше, — следует проектировать переплеты с фрамугой.

Фрамуга монтируется в верхней части проема, створки — в нижней. Иногда фрамуга делается в нижней части проема, а створки — в верхней. Это бывает целесообразно в случаях, когда в антресолях подоконник над уровнем пола расположен на величину, значительно меньшую нормативной (например, 30—40 см).

Внутренние, зимние рамы — глухие. Если летние рамы любой конструкции стационарны, то зимние вставляются в проем только на холодный период (примерно с октября по апрель). Зимние рамы в большинстве случаев цельные, но бывают и составные: фрамуга и цельная нижняя часть.

Внутренние рамы в очень редких случаях могут быть аналогичны наружным, т. е. створные, с открыванием внутрь.

В итальянских окнах средняя часть заполняется обычными переплетами; наружная рама распашная, внутренняя — глухая. В боковых узких частях обе рамы (внутренняя и наружная) — глухие.

Окна с одинарным остеклением делаются с переплетами наружу, т. е. четверть в коробке с наружной стороны. Эти переплеты могут быть как подвижного типа (подъемные и створные), так и глухие (например, на лестницах и в недоступных местах).

Верхний ярус окон в двухсветных залах заполняется двойными переплетами. На внутренних стенах переплеты ложных проемов заполняются зеркалами.

Расстекловочная схема прямоугольных переплетов зависит от пропорций проема и датировки проектируемого заполнения. Натурные исследования позволяют с достоверной точностью определить рисунок переплетов, наличие и местоположение фрамуги, пропорции рам и ячеек. Если исчерпаны все исследовательские средства (иконографический и натурный материал по объекту), расстекловку окон с пропорциями 1:2 можно выбрать по рис.

В окнах непарадных этажей по главному фасаду с пропорциями 1:1,5 желательно проектировать переплеты, у которых пропорции ячейки близки переплетам парадных окон. Помимо этого, количество горизонтальных членений в непарадных окнах необходимо выбирать таким образом, чтобы пропорции их ячеек приближались к пропорциям ячеек парадных окон.

Переплеты окон второстепенных фасадов могут отличаться от расстекловки главного фасада, то есть, быть более архаичными по рисунку.

В окнах с полуциркульным верхом фрамуга часто делается с двумя горбыльками, которые могут быть как прямыми, так и дуговыми. Во втором случае они образовывают подобие стрельчатой формы.

В окнах 1840—1860-х годов с верхом лучковой формы фрамуги, как правило, чистые, без горбылька, или средника.

Зимние рамы повторяют расстекловочную схему летних: вертикальный и горизонтальный средники, имитирующие фрамугу и створки, а также горбыльки. Рамы в боковушках итальянских окон имеют те же членения, что и средний переплет, в том числе и горизонтальный средник, имитирующий фрамужный.

Форточки. Переплеты могут содержать в своем составе форточки. Несмотря на то, что устраивали их не всегда даже в конце XIX в., для приспособления к современным функциям форточки нужно проектировать повсеместно, даже если предлагается использование принудительной вентиляции или кондиционеров. Следует учитывать, что в эпоху зрелого классицизма форточка устраивалась только в одном из окон комнаты — это стилевой признак, который не противоречит и современным санитарным нормам (разумеется, только для обычных жилых комнат и помещений для офиса). Если переплеты отворяются в разные стороны (а также при летних рамах, отворяемых наружу, и зимних, вставляемых изнутри), то и форточки также рекомендуется отворять в разные стороны. Если переплеты отворяются в интерьер, то и форточки следует делать открывающими внутрь.

Форточку делают но возможности выше, однако форточная завертка не должна превышать 1,8 м над уровнем пола.

Конструкция переплетов. Переплеты могут состоять из одной или нескольких рам. Каждая рама собирается из контурных обвязочных брусков и внутренних средников — как широких, так и тонких (горбыльков).

Варианты сечения форточных обвязочных брусков, а также их сопряжений с рамой представлены на рис. 719—722.

Рис.  719. Сопряжение форточки с рамой. Образец. М 1:1. Первая половина XIX в.

Рис.  720. Сопряжение форточки с рамой. Образец. М 1:1. Первая половина XIX в.

Рис. 721. Сопряжение форточки с рамой. Образец. М 1:1. 1820 -1830-е годы

Рис. 722. Сопряжение форточки с рамой. Образец. М 1:1. Вторая четверть XIX в.



У летних рам контурные обвязочные бруски переплетов — прямоугольные в сечении. У зимних рам скошены притворные кромки, если они вставляются в косяки. Правильное определение размеров сечения контурных обвязочных брусков в значительной степени обеспечивает прочностные качества и целесообразность расхода пиломатериалов. Определяются габариты сечения но табл. 46, исходя из значений датировки и общей площади проема. Ширина обвязки зимней рамы в косяках принимает значения только для лицевой плоскости (тыльная плоскость, ориентированная наружу, имеет меньшее значение, так как притворная кромка обвязки скошена и зависит от угла рассвета). Толщина зимней рамы меньше толщины летней, зимняя рама несет значительное меньше силовых механических нагрузок, не соприкасается непосредственно, как летние рамы, с влиянием атмосферно-влажностного режима и эксплуатируется по времени вдвое меньше.

Толщина контурных обвязок определяет общую толщину переплетов, в том числе средников. Толщина горбылька зависит от ширины и в определенных условиях может зависеть от формы и размеров калевки.

Ширина горизонтального и вертикального средников зимних и летних переплетов определяется по табл. 46. Средники зимних рам по ширине меньше летних, горизонтальный и вертикальный равны между собой. Необходимо следить, чтобы средники зимних и летних переплетов находились на одной оси.

Горизонтальный средник летних рам (сумма притворных контурных обвязок) шире вертикального за счет необходимости разместить отлив фрамуги нужных габаритов.

Соединение контурных брусков между собой производится в один, два или три шипа. При толщине брусков до 40 мм — одинарный или двойной, свыше 40 мм — двойной или тройной шип. Шиповые соединения производят на клею и нагелях, изготовленных из древесины более твердых пород, нежели обвязка, либо из мягкого некоррозируемого металла. Перед введением нагелей шипы засверливают.

Допустимая влажность переплетов — не более 18%, а нагелей — не более 15%.

Горбыльки и неразъемные средники глухих рам (фрамуги, зимние переплеты) соединяются с контурной обвязкой в гнездо или в паз с расклинкой торца.

Основной тип притворного узла — косой с четвертью, значительное реже — около середины XIX в. — применялся валик.

Притворы петлевых обвязок, как правило, прямые, в косяках — косые, и в очень редких случаях — «в шпунт». В четверть петлевая обвязка соединяется с коробкой в тех случаях, когда внутренние и наружные рамы створные.

При больших размерах рам, а также при исполнении их из древесины тяжелых и твердых пород (дуба) места соединений обвязочных брусков дополнительно укрепляются наложением на шипы металлических (чаще латунных) наугольников (угольников).

Таблица 46

Габариты сечения контурной обвязки летних и зимних рам 1800—1870 годов, мм

Площадь проема, м2	Летние рамы		Зимние рамы
	толщина	ширина	толщина	ширина
1800-е годы
0.5	31	41	26	35
1	33	44	28	37
1.5	36	48	31	41
2	38	50	32	43
2.5	40	53	34	45
3	43	57	36	49
3.5	45	60	36	49
4	47	62	40	53
1810-е годы
0.5	33	44	28	37
1	35	46	30	40
1.5	37	49	31	42
2	40	53	34	45
2.5	42	56	36	47
3	44	48	37	50
3.5	47	62	40	53
4	49	65	42	55
1820-е годы
0.5	34	45	30	38
1	37	49	31	42
1.5	39	52	33	44
2	41	54	35	46
2.5	44	58	37	50
3	46	61	39	52
3.5	48	64	41	54
4	51	68	43	56
1830-е годы
0.5	36	48	31	41
1	39	52	33	44
1.5	41	54	35	46
2	43	57	36	49
2.5	46	61	39	52
3	48	64	41	54
3.5	50	66	42	56
4	53	70	45	60
1840-е годы
0.5	38	50	32	43
1	40	53	34	45
1.5	43	57	36	49
2	45	60	36	49
2.5	47	62	40	53
3	50	65	42	56
3.5	52	69	44	59
4	54	72	46	61
1850-е годы
0.5	40	53	34	45
1	42	56	36	47
1.5	44	59	38	50
2	47	62	40	53
2.5	49	65	42	55
3	51	68	43	56
3.5	54	72	46	61
4	56	74	48	63
1860-е годы
0.5	42	56	36	47
1	44	58	37	50
1.5	46	61	39	52
2	48	64	41	54
2.5	51	68	43	56
3	53	70	45	60
3.5	56	74	48	63
4.0	58	77	49	66
1870-е годы
0.5	43	57	36	49
1	46	61	39	52
1.5	48	64	41	54
2	50	66	42	56
2.5	53	70	45	60
3	55	73	47	62
3.5	57	76	48	64
4	60	80	51	68



Фальц (четверть остекления) отбирается шириной 7 и глубиной 14 мм. Стекла в фальцы кренятся на двойной замазке или на штапиках.

Крепление на двойной замазке. На постель фальца наносится слой мягкой рыхлой замазки толщиной 2—4 мм, на него кладут стекла и придавливают, после чего крепят его шпильками или 12—20-милллиметровыми гвоздями. Затем сверху накладывают замазку уголком таким образом, чтобы шпильки (гвозди) и постель фальца не были видны снаружи, а замазка не просматривалась из интерьера.

Крепление на штапиках. На постель наносится замазка, накладывается стекло, приживается, накладывается еще слой замазки, на который кладут штапик и закрепляют его гвоздями либо шурупами.

В первой половине XIX в. использовалась исключительно замазка, поэтому применение штаников в реставрируемых и воссоздаваемых переплетах нежелательно. Если переплеты подлинные, первоначальные, то недопустимо заполнять их стеклом толщиной более 2 мм, так как толщина ампирного стекла составляла около 1,5 см. Для более толстого стекла требуется углубление, растеска фальца, который в указанный временной период делали около 7x12 мм. Толстые стекла значительно утяжеляют вес рамы, усиливая нагрузку на петли.

Притвор фрамуги со створными рамами — прямой, в четверть. Притворы средников см. на рис.

Профилированные детали. Калевка отбирается с интерьерной стороны. Основные калевки первой половины XIX в. — каблук и четвертной вал. Оба этих типа могут быть рекомендованы для оконных переплетов эпохи позднего классицизма. В отдельных случаях может быть применен редкий тина калевки — четвертной вал с одной четвертью (рис. 723.1).

Для 1800— 1820-х годов более характерен каблук (рис. 724), для 1830— 1850-х годов — четвертной вал, который со временем уменьшается в размерах и распластывается (рис. 725).

В парадных и жилых комнатах памятников раннего ампира (1810— 1820-е гг.) применяется каблук, как более репрезентативный; в помещениях второстепенного назначения (например, непарадная лестница) — четвертной вал. В 1820—1840-х годах четвертной вал — парадная калевка. В этот период особого разнообразия в профилировке обвязок не наблюдается: четвертной вал отбирается как в парадных окнах, так и в жилой и подсобной зонах.

В подсобной зоне (чуланах, ретирадах и пр., в слуховых окнах) можно окалевывать переплеты фаской (рис. 723.2, 723.3). Калевка может быть только на горбыльках или средниках, контурные же обвязки остаются непрофилированными. Весьма распространенная ошибка реставраторов — употребление в переплетах первой половины XIX в. калевки «четвертной вал с выкружкой» (рис. 723.4,723.5).

Эту профилировку можно употреблять в окнах, начиная со второй половины 1850-х годов. В дальнейшем она получила наиболее широкое распространение в 1860-х годах и в несколько видоизмененном виде — в 1870 — 1880-е годы.

Профилировка горбылькон производна от калевки обвязочных брусков.

Рис. 723. Калевка. Образцы. М 1:1:

1 — Четвертной вал с одной четвертью. Конец XVIII — первая треть XIX в.;

2,3 — Фаска. Конец XVIII — первая половина XIX;

4, 5 — Четвертной вал с выкружкой. 1860—1870-е годы

Рис.  724. Калевка каблук. М 1:1. Площадь проема:

1 - 0.5 м2,

2 - 1.5 м2,

3 - 2.5 м2,

4 - 3.5 м2

Таблица 47

Ширина вертикального и горизонтального средников зимних и летних рам в 1800—1870-е годы, мм

Площадь проема, м2	Средник зимних рам		Средник летних рам
	вертикальный	горизонтальный	вертикальный	горизонтальный
1800-е гг.
0.5	58	—	63	—
1	63	63	69	72
1.5	69	69	75	79
2	74	74	80	85
2.5	80	80	87	92
3	85	85	93	98
3.5	91	91	99	105
4	96	96	105	110
1810-е гг.
0.5	59	—	64	—
1	64	64	70	74
1.5	70	70	76	80
2	75	75	82	86
2.5	81	81	88	93
3	86	86	94	99
3.5	92	92	100	106
4	97	97	105	112
1820-е гг.
0.5	60	—	65	—
1	65	65	71	75
1.5	71	71	77	82
2	76	76	83	87
2.5	82	82	89	94
3	87	87	95	100
3.5	93	93	101	107
4	98	98	107	113
1830-е гг.
0.5	61	—	66	—
1	66	66	77	76
1.5	72	72	78	83
2	77	77	84	88
2.5	83	83	90	95
3	88	88	96	101
3.5	94	94	102	108
4	99	99	108	114
1840-е гг.
0.5	62	—	68	—
1	67	67	73	77
1.5	73	73	80	84
2	78	78	85	90
2.5	84	84	92	97
3	89	89	97	102
3.5	95	95	104	109
4	100	100	109	115
1850-е гг.
0.5	63	—	69	—
1	68	68	74	78
1,5	74	74	81	85
2	79	79	86	91
2.5	85	85	93	98
3	90	90	98	104
3.5	96	96	105	110
4	101	101	110	116
1860-е гг.
0.5	64	—	70	—
1	69	69	75	79
1.5	75	75	82	86
2	80	80	87	92
2.5	86	86	94	99
3	91	91	99	105
3.5	97	97	106	112
4	102	102	111	117
1870-е гг.
0.5	65	—	71	—
1	70	70	76	80
1.5	76	76	83	87
2	81	81	88	93
2.5	87	87	95	100
3	92	92	100	106
3.5	98	98	107	113
4	103	103	112	118

Рис. 725. Калевка четвертной вал. М 1:1:

1 — для переплетов, датируемых 1800-ми годами;

2  — 1810-е годы;

3  — 1820-е годы;

4  — 1830-е годы;

5  — 1840-е годы;

6  — 1850-е годы;

7  — 1860-е годы;

8  —. 1870-е годы

Рис. 726. Нащельник каблук. М 1:1. Площадь проема 0,5 м2:

1 — 1800-е годы;

2 — 1810-е годы;

3 — 1820-е годы;

4 — 1830-е годы;

5 — 1840-е годы;

6 — 1850-е годы

Рис. 727. Нащельники каблук. М 1:1. Площадь проема 1,5 м2:

1 — 1800-е годы;

2 — 1810-е годы;

3 — 1820-е годы;

4 — 1830-е годы;

5 — 1840-е годы;

6 — 1850-е годы

Рис. 728. Нащельники каблук. М 1:1. Площадь проема 2,5 м2:

1 — 1800-е годы;

2 — 1810-е годы;

3 — 1820-е годы;

4 — 1830-е годы;

5 — 1840-е годы;

6 — 1850-е годы

Рис. 729. Нащельник каблук. М 1:1. Площадь проема 3,5 м2:

1 — 1800-е годы;

2 — 1810-е годы;

3 — 1820-е годы;

4 — 1830-е годы;

5 — 1840-е годы;

6 — 1850-е годы

Рис.  730. Нащельник четвертной вал. М 1:1:

1 __ 1800-е годы;

2 — 1810-е годы;

3 — 1820-е годы;

4 — 1830-е годы;

5 — 1840-е годы;

6 — 1850-е

Рис. 731.

Нащельник четвертной вал с выкружкой.

Рис. 732. Нащельник полувал. М 1:1:

1 — площадь проема 0,5 м2;

2 — площадь проема 1 м2;

3 — площадь проема 1,5 м2;

4 — площадь проема 2 м2;

5 — площадь проема 2,5 м2;

6 — площадь проема 3 м2 ;

7 — площадь проема 3,5 м2;

8 — площадь проема 4 м2

Рис. 733. Отливы:

1, 3 — каблук;

2,4 — валик;

1,2 — фрамужные отливы;

3,4 — отливы нижнего обвязочного бруска створной рамы



При различной ширине горбылёк может принимать различные формы. Ширина горбылька зависит от его длины. Ширина горбылька при проектировании определяется но табл. 47. Исходной величиной является длина горбылька, этот же горбылёк переносится и во фрамугу (если он в ней проектируется) той же ширины, что и в створках, независимо от высоты фрамуги.

Нащельники — также производные формы от переплетов калевки. По рис. 726— 729 определяется форма нащельника при калевке переплетов «каблук», рис. 730 — при калевке «четвертной вал», но рис. 731 — при калевке «четвертной вал с выкружкой». Нащельники, приведенные на рис. 732 («полувал») могут быть применены при любой калевке, но, главным образом, они сопутствуют калевке переплетов «четвертной вал».

Отливы делаются для отвода атмосферной влаги в нижнихбрусках фрамуг и подвижных рам (створных и подъемных). Отливы значительно прочней и долговечней, если они цельны и монолитны с обвязкой. Однако при механизированном изготовлении приставные отливы проще и требуют значительно меньших отходов материала. На рис. 733 даны два основные вида отливов приставного типа, которые изготавливаются отдельно от обвязки и вводятся в нее «в сковородень». Такая конструкция обеспечивает прочность соединения и гарантирует от попадания влаги в щели соединения. Отливы при этом крепятся клеем, нержавеющими шурупами, затем соединения тщательно шпаклюются.

Капельник (слезник), или желобок в подошве отлива в первой половине XIX в. делался крайне редко, т. е. практически почти не употреблялся. Однако, для улучшения эксплуатационных качеств столярки его рекомендуется делать повсеместно. Боковые скосы следует делать в створных рамках и во фрамугах. В притворе отливы соединяются в косой стык под углом 60°.

Общие габаритные характеристики отливов представлены в табл. 48, 49.

Таблица 48

Зависимость ширины горбылька от его длины, мм

Длина	350	400	450	500	550	600	650	700	750	800
Ширина	23	24	25	26	27	28	29	30	31	32

Таблица 49

Общие габаритные характеристики отливов «каблук» в зависимости от величины элементов обвязки, мм





Ширина нижнего обвязочного бруска	Отлив створки		Ширина нижнего обвязочного бруска	Отлив створки
	вынос	высота		вынос	высота
41	15	22	61	22	39
44	15	24	62	22	40
45	16	25	64	23	41
46	16	26	65	23	42
48	17	29	66	24	44
49	17	30	68	24	45
50	18	31	69	25	47
52	18	32	70	25	49
53	19	33	72	26	52
54	19	34	73	26	54
56	20	35	74	27	55
57	20	36	76	28	56
58	21	37	77	29	58
60	21	38	80	30	60



Ставни

Наружные ставни навешивались на окна в первых этажах, значительно реже — во вторых. В деревянных домах они изготавливались из дерева, в каменных из дерева или железа. Деревянные ставни, ориентированные на улицу или в парадные дворы, — филенчатые, остальные — щитовые. Существовали комбинированные

формы: на щитовые створки накладывались и крепились контурные и средниковые планки, создавая впечатление обвязочных брусков.

Внутренние ставни в жилых комнатах — филенчатые со стороны, обращенной к переплетам, и плоские — с обратной стороны. В открытом состоянии ставни вводятся в специальные ниши в рассветах и производят впечатление филенчатого откоса. Верхний откос при филенчатых ставнях является частью проема.

Материалом для оконных заполнений служит, главным образом, древесина хвойных пород, чаще всего сосна. Дубовые переплеты можно делать лишь при документальном обосновании, при этом коробка, панели и подоконник могут быть сосновыми.

Отделочные работы по окнам

Окна и все детали окна (коробки, переплеты, подоконники, косяки, рассветы, ставни) окрашиваются белой масляной краской за два или три раза после подготовки, предусмотренной технологией. Внутренние откосные ниши для ставен белятся клеевыми составами в том случае, если прежние побелки на клеевой основе. Переплеты и коробки окрашиваются с обеих сторон — как с внутренней, так и с наружной. Дубовые детали покрываются лаком. Рассветы в каменных домах необходимо тщательно исследовать — они, как и стены, могут быть отделены искусственным мрамором или расписаны.

Приложение 6 РЕКОМЕНДАЦИИ ПО ОБМЕРАМ И ОБСЛЕДОВАНИЯМ ДВ£РНЫХ ПРОЕМОВ И ЗАПОЛНЕНИЙ

Наиболее качественным материалом является обмерный чертеж плана с простановкой на нем высот помещений. В ряде случаев работа с планировкой влечет за собой дополнительные исследования с целью воссоздания не только первоначального плана, но и сложной структуры высотных соотношений различных функциональных зон

Общие рекомендации

Серьезным недостатком любой памятки можно признать автоматизм операций, обусловленных правилами анкетирования, предусмотренных методикой. По этой причине с самого начала следует подчеркнуть, что наличие памятки, которой немыслимо предусмотреть все возможные случаи, предполагает творческий подход к исследовательским и обмерным работам. Методичке при разработке придан известный универсализм, что в отдельных случаях может оказаться определенным ее недостатком. Например, для работы по своду памятников она излишне обширна и подробна, зато исследователей, работающих длительное время на реставрации памятника, она удовлетворит далеко не всегда и не во всем: возможны случаи, не предусмотренные ею. Поэтому в каждом конкретном случае исследователь принимает решение по необходимой глубине и объему исследований, опираясь на опыт и здравый смысл.

Настоящие рекомендации призваны не обучать обмерам, а лишь помочь исследователю, напомнить ему о тех сведениях, которые чаще всего забываются.

Помимо этого, настоящая работа преследует следующие цели:

• натурный обмерно-исследовательский процесс всех уровней обмеров должен быть системным;

• обмер должен включать тот минимум сведений, который достаточен для воссоздания точной копии обмеряемой детали;

• методика должна обеспечить однородность обмерного материала по всем объектам, что впоследствии по-зволит использовать его для каталога;

• всестороннее обследование каждой двери впоследствии может дать возможность статистически обобщать и выявить закономерность развития форм и конструкций дверей.

Обследование дверей начинается с заполнения карточки (рис. 363а). Карточка натурного обследования дверей — не отдельная работа, она является обязательной составной частью обмерно-исследовательского процесса в натуре и составляет с кроки одно целое. Карточка не преследует цели произвести исчерпывающие исследования дверей, у нее более ограниченная, но и более важная задача: помочь автору исследований обратить внимание на детали, которые не считаются существенными или, в расчете на память, не фиксируются, а затем забываются.

Простейшие изыскания, предлагаемые в карточке, рассчитаны на работу исключительно в натурных условиях с использованием простейшего инструментария, в основном скальпеля и метра.

Исследования но материалу производятся и заносятся в карточку после завершения изысканий по покраске и отжима профилей.

Архитектурная среда — это прежде всего пространственная организация интерьера и координатные характеристики проема в объемно-планировочной структуре памятника. Характеристики эти необходимы как для возможности применения двери в качестве аналога, так и для вероятностной визуальной датировки — в тех случаях, когда сооружение и его строительные периоды не поддаются документальной датировке.

Наиболее качественным материалом является обмерный чертеж плана с простановкой на нем высот помещений. В ряде случаев работа с планировкой влечет за собой дополнительные исследования с целью воссоздания не только первоначального плана, но и сложной структуры высотных соотношений различных функциональных зон. Поэтому достаточно бывает зафиксировать минимум величин, рекомендованный карточкой обследований. Карточкой предусмотрена зарисовка схемы плана (правый нижний угол) с указанием всех проемов с дверями, однотипными обмеренными, помимо этого, стрелкой необходимо показать конкретную обмерную дверь, причем стрелка должна стоять в направлении того дверного фасада, который изображен на проеме, — чаще всего со стороны открывания.

Один тип двери может обслуживать помещения с разными высотами, как правило, это касается парадных дверей в пределах парадной зоны. Помимо того, что парадные комнаты имеют разные высоты, на границах зон высоты разнятся в весьма значительных пределах. Фиксировать следует все типоразмеры высот — как на карточке, так и на схеме плана. Высота помещений обмеривается с точностью до 1 см.

На плане зафиксировать направления открывания всех дверей.

Глубина анфилады (т. е. расстояние от двери до наружной стены) — также датировочный признак и элемент, организующий пространство парадных комнат. Величина эта одна (иначе не будет анфилады), однако следует фиксировать также расстояние от парадной двери до наружной стены в неанфиладной стене зала, смежной с прихожей, аванзалом, буфетной, — этот размер может быть иным.

В примечаниях указывать те характеристики двери, которые не вошли в карточку.

Традиционные методы обмеров дверей можно считать оптимальными и не усложнять процесса дополнительными приборами, теоретическим и математическим аппаратами.

Однофасадные заполнения зарисовываются и обмериваются со стороны открывания: с этого фасада они видны полностью, не закрыты четвертью, видны бауты петель. Двухфасадные двери обмериваются с двух сторон.

Обмеры дверей производятся с точностью до 1 мм инструментом соответствующей точности. Обмеры выборочными размерами нежелательны. Оптимальными могут считаться цепочки или нарасташки во всю высоту и ширину двери, помимо которых, по необходимости, берутся дополнительные размеры. Обязательным условием обмеров является контроль, т. е. минимум две цепочки, лучше — три. Например, по высоте двери первой цепочкой может быть обмер полотнища, второй — нетель, третий — шпингалетов. По ширине: 1 — полотнище но филенке; 2 — по среднику или средниковой филенке; 3 — по фрамуге. В простых дверях, где более одной цепочки мерить нецелесообразно, для контроля замеряется общая высота и ширина полотнища. В камеральных условиях цепочки суммируются и сравниваются. Расхождения более 5 мм нежелательны, однако, в ряде случаев они допустимы, в высоких дверях неувязка реальна до 10 мм. У двухстворных дверей по ширине меряются обе створки, что является взаимным контролем, причем притворные обвязки обмеряются но отдельности, а не в сумме. Нет необходимости обмерять отдельно калевки, отживки, фигарреи, обычно берутся суммированные размеры, т. к. на пластилиновой отжимке эти детали получаются с достаточной точностью.

Вместо размера «толщина двери» отжимаются пластилином притворный узел и притворная кромка, т. к. плоскости их никогда не соотносятся с фасадом створок под прямым углом.

После общих обмеров производится промер глубин и высот. Наиболее существенный размер — это глубины филенок, особенно в фигаррейных дверях, т. к. фигаррей не параллелен фасаду, а пластилиновый отжим не дает точной взаимной ориентации деталей, в связи с тенденцией к пластическим деформациям. При отживочных калевках глубина филенки промеряется по отживке, в остальных случаях — по фасадной плоскости обвязки. При одинаковых филенках лучше брать два промера, при разных — каждый из них.

Особо следует обращать внимание на глубины и выносы на околозамочной части полотна: средники, средниковые филенки и средниковые наплавы — в камеральных условиях, при вычерчивании в этих деталях наиболее часто обнаруживается недостаток размеров.

Глубины филенок промеряются путем натягивания нити по поверхностям обвязки либо отживки, либо путем приставления прямой выверенной планки, линейки и промером в глубину к поверхности филенки. Обычно у нижней и верхней филенок и не разных фасадах этот размер одинаков, но лучше их промерять отдельно. Средниковую филенку, которая, как правило, отлична от остальных, промерять обязательно отдельно. Если рисунок филенки сформирован нишей или наплавом, то промер делать лучше до ниши или поверхности наплава.

Отжим криволинейных и непрямоугольных деталей производится пластилином. Нельзя использовать восковой пластилин, который плохо отстает от отжимаемых деталей, налипает на руки и бумагу. Помимо этого, пластилин не должен быть загрязненным механическими включениями. При длительном пользовании на него налипают кусочки отслоенной краски и дерева, которые, перемешиваясь с массой пластилина, делают его неоднородным, непластичным, ломким, деформирующим модель в самых неожиданных местах. Пластилин лучше выбирать светлый, он не пачкает руки, двери и кроки. Перед накладкой пластилина отжимаемый профиль смачивается водой. Перед работой пластилин нагревается, чтобы легко заполнять все неровности и углубления. Одним из самых важных условий правильности отжима является форма пластилина при наложении на профиль. Широко распространенный метод накладывания тонкой узкой полосой, еще более уплощаемой при отжиме, следует признать неверным. Пластилин накладывается широкой пластиной, плоскости которой перпендикулярны фасаду полотнища. По высоте эта пластина должна превышать длину отжимаемого профиля — только при этом условии пластичному материалу можно сообщить приемлемую жесткость и максимально уменьшить возможность пластических деформаций. Перед отжатием поверхность дерева освобождается от красочных наслоений. Для этого существуют несколько способов, каждый из которых допустим и применим в зависимости от условий и наличия необходимого инструментария. Расчистка механическим способом требует остро заточенного лезвия (например, скальпеля). Главное условие любой расчистки — обнажить поверхность профиля, не деформируя дерева и не оставляя на нем краски. Механические способы удаления краски неудобны тем, что они трудоемки и требуют сосредоточенности и осторожности, чтобы не задрать деревянную поверхность. Можно снимать краску отстукиванием, этот прием требует особого опыта и сноровки.

Профиль можно отжигать, после чего красочные слои легко снимаются. Этот способ можно рекомендовать лишь в особых случаях, т. к. неаккуратное обращение с огнем может привести к нежелательным последствиям.

Оптимальным способом можно считать наложение на профиль компрессов с растворителем. Растворителей существует множество разновидностей; выбор их зависит от автора; следует помнить, что каждый растворитель обладает особыми свойствами и требует внимательного ознакомления с рабочей инструкцией и техникой безопасности (!).

В отдельных случаях, когда условия не позволяют производить расчистки (например, при работе по своду памятников в жилых помещениях), профиль отжимается без расчистки. Для этого нужно найти наименее заплывшее краской место. При выполнении обмерных чертежей профиль вычерчивается в двух видах: 1 — Натурный, отжатый без расчистки; 2 — Реконструкция.

Отжиму подлежат все профилированные детали:

• калевки с отживками;

• филенки профилированные;

• фигарреи;

• плинтусы;

• наличники;

• тумбы;

• притворные узлы;

• коробка, если она профилирована;

• филенчатые откосы.

Проем зарисовывается и обмеряется совместно и одновременно с заполнением: фасад, разрез, план. Если арка криволинейна, обмеряется триангуляционным методом (засечками).

Криволинейные рассветные перемычки триангулируются дважды: у коробки и на границе рассвета с плоскостью стены.

В откосах рассветных проемов берутся диагонали не только для контроля: углы откосов могут быть разными.

Величину верхнего рассвета необходимо обмерить также, т. к. она может быть неадекватна боковым; определяется она разницей высот по вертикали до пола или нулевки — от коробки и от верхнего угла.

Деревянные щитовые и филенчатые откосы обмеряются но правилам обмера Щитовых и филенчатых заполнений.

Для надежности документальной датировки целесообразно исследовать проем: первоначален проем или вырублен в стене; конструкции спряжения рассвета со стеной: теска, голубец, полуголубец, четвертьголубец; техника кирпичной кладки, конструкция крепления коробки: закладная, прислонная.

Если это возможно, фиксируется конструкция перемычки.

Внутренние тепловые тамбуры при входах и сенях обмеряются в полном объеме.

Обязательна фиксация декоративных элементов над дверью — замков, сандриков, десюдепортов, арок, световых проемов, не связанных с дверью — с обязательной габаритной привязкой к проему. Работы но фиксации десюдепортов могут оказаться весьма сложными и производятся но сложившейся методике (живописные — копии, прориси; ленные — слепки, фотограмметрия). Следует помнить при обмере рельефных перемычек с объемными замками, особенно над широкими проемами, отдельные из плоскости не параллельны друг другу, их ориентация по отношению друг к другу нуждается в особой фиксации.

В деревянных домах к наличникам с наружной стороны примыкали бумажные декоративные расписные бордюры шириной 14 см. Их следует искать под штукатуркой или под обойными наслоениями на окантованной поверхности сруба.

Притворная четверть коробки может быть образована двумя способами: 1 — выбираться в массиве коробки; 2 — на коробку набивается притворная планка. Определить это можно со стороны коробки, обратной притворной четверти: на этой плоскости хорошо читается шов между коробкой и притворной планкой.

Если коробка профилирована простыми прямоугольными нишами, можно ограничиться промером их глубины, не отжимая, но габариты их обмеряются не только на стоечных брусьях, но и на протолоке, т. к. они могут быть разными.

Пороги во внутренних, особенно в анфиладных, дверях не делались. Однако пол в проеме, будучи в одном уровне с полами смежных комнат, отделывался по-особому, как при паркетных, так и при дощатых конструкциях. Фиксация их желательна, с показом паркета соседних помещений или направления и ширины досок, если полы дощатые. Пороги на границах холодной и теплой зон фиксировать с привязкой к уровням полов. Обмеры порогов производятся не в средней части, где дерево стирается, а по сторонам, около стояков коробки.

Наличники и тумбы расчищаются от красочных слоев и отжимаются пластилином. Если есть возможность пропустить бумагу между тумбой и наличником, а потом, расчистив, прочертить по контуру, результаты обмера получаются точнее. При этом, если стена оштукатурена, необходимо промерять глубину мысика, расчистив штукатурку до коробки, т. к. величина видимой его части не всегда соответствует истинному размеру.

По возможности исследовать конструкции крепления наличника: в каких местах гвозди, их шаг, форма (с шляпкой или костыльковые), размеры.

Тумба может крепиться к коробке гвоздем, вбитым в лицевую поверхность либо в верхний торец под углом. Нередко встречаются тумбы, соединенные с наличником «в сковородень» либо в «ласточкин хвост», а с коробкой не скреплены.

Сопряжение наличников с петлями. Шарнирные петли обычно врезаются в наличник, а петлевой зазор отсутствует.

Размер петлевого зазора при полушарнирных петлях со стороны открывания створок и наличие этого зазора с противоположной стороны.

Наличник может выбираться в коробке и представлять вместе с ней неразделимый массив, а также прибиваться и приклеиваться.

Первоначальность деревянных наличников можно определить, демонтировав их, что весьма нежелательно, но снять наличник без трещин и сколов затруднительно, и делать это можно лишь, в крайнем случае. Наличник можно считать первоначальным, когда следы гвоздей на коробке соответствуют гвоздям наличника и нет следов других гвоздей. Бывают случаи, когда наличник был уже однажды демонтирован и заново прибит на прежнее место, но другими гвоздями, вбитыми в другие места. В этом случае отверстия от гвоздей первоначального наличника (прямоугольного или квадратного сечения) соответствуют отверстиям в коробке. Лучший способ определения первоначальности наличника — сравнение красочных слоев на коробке и наличнике.

Штукатурные наличники со стороны кирпичных откосов обычно не делались, т. е. наличие их в ампирных проемах свидетельствует об их позднем происхождении. Для более точной датировочной ориентации производятся работы по методике обследования штукатурных ленных и тянутых деталей.

При отжиме наличников нужно учитывать, что доска наличника часто оказывается деформированной, изогнутой, как правило, в самом тонком месте. Определить это можно, исследовав сопряжение наличника с коробкой: если между его мысиковой частью и коробкой есть щель, то наличник деформирован на величину этой щели.

Фиксируется также взаимное расположение тумбы и наличника.

Обвязки полотнищ обмеряются до калевки; калевка, фигаррей, профиль филенки замеряются одним размером. Это не только ускоряет процесс обмера, но и увеличивает его точность. При этом отыскивается такое место, где сопряжение филенки и обвязки первоначально. Определяется это по покраске. Вследствие рассыхания филенка может выходить из обвязочного паза, что дает ошибочные результаты.

Первоначальные стекла в ампирных дверях — явление уникальное, но даже более поздние стекла второй половины XIX и начала XX в. представляют особый интерес. Исследование стекол — дело не столько хлопотное, сколько рискованное, всегда существует реальная угроза разбить его. Поэтому в большинстве случаев можно ограничиться описанием предварительно вымытого стекла: прозрачность, волнистость, пузырчатость, цветовой оттенок (хотя бы грубо: холодный — теплый ). По возможности промерять толщину как датировочный признак. Промеряют толщину в нескольких разных местах штангенциркулем или микрометром: обладая незначительной толщиной, стекло неравномерно по толщине.

В простых калевках мог быть штапик, со временем утраченный. И наоборот, штапики, как резные, так и окалеванные, могут быть поздними при первоначальной простой профилировке. В первом случае возможность утраты устанавливается сравнением количества красочных слоев на обвязке, филенке и на вероятном месте нахождения штапика (четверть). Во втором случае первоначальность штапика устанавливается отсутствием или наличием под ним красочных слоев.

При отжиме калевки остекленных обвязок показывается на кроках ориентировка относительно стекла.

Место для отжима притворного узла двустворчатых дверей выбирается подальше от замка, наиболее подверженного механическим воздействиям при эксплуатации двери и ремонте замка. Лучшими можно считать те места, где углы острые, не сбиты.

При фиксации притворного узла обязательно фиксируется его ориентация относительно направления открывания дверей, что особенно важно в притворах асимметричного тина, так как это определяет замочную и шпингалетную створки.

Нащельники во внутренних дверях позднего классицизма не употреблялись. Чтобы убедиться в этом, достаточно осторожно отделить существующий нащельник от обвязки. Под ним должны оказаться красочные наслоения более ранних периодов. Таким же образом устанавливается одновременность с полотнищем нательников наружных дверей.

При исследовании обвязок устанавливаются размеры и тины соединений Тин

шипа при соединении стоечных брусков с верхним, нижним и средниками; это определяется расчисткой обвязочных кромок в месте сопряжения от красочных слоев. Наличие средниковых клиньев. Сквозные нагеля или нет; их диаметр и материал.

При обмере венчающего профиля плинтуса необходимо помнить, что боковой и лицевой профили неадекватны по кривизне, габаритам а нередко и по типу калевки (например, лицевой профиль — каблук, боковой — выкружка). Расчищаются и отжимаются оба профиля, даже при кажущейся их идентичности они неодинаковы, объективно сравнить их можно только на бумаге, после отжима.

Исследовательский интерес представляет собой способ крепления плинтуса к полотнищу: склейка или крепление гвоздями, что можно определить, не отрывая плинтус, — по наличию или отсутствию шляпок гвоздей на лицевой поверхности плинтуса. Гвозди обычно применялись костыльковые, вбиваемые вместе со шляпкой в ткань древесины вдоль волокна, что несколько усложняет исследование. До расчистки места гвоздей определяются простукиванием 1—2 см ниже венчающего профиля, либо бытовым металлоискателем.

В дверях позднего классицизма плинтус закрывает не полный нижний обвязочный брусок, а подплинтусный паз, замер габаритов которого бывает реально возможен без демонтажа створки.

Главный размер — высота, но лучше брать и ширину и привязывать к торцам обвязки, т. е. проще на кроках у плинтуса делать еще одну цепочку, которая одновременно является контролем горизонтального размера двери.

Способ крепления петли к дверному полотну — наиболее значащий датировочный признак. Поэтому исследования по определению первоначального типа петли — обязательны. Вколотные петли, демонтированные для замены их петлями врезными, оставляют след в кромке петлевой обвязки в виде паза. Этот паз зашпаклевывается и редко бывает виден на поверхности без расчистки красочных слоев. По даже после расчистки отыскать его бывает сложно, т. к. часто его забивают деревянным клином настолько плотно и тщательно, что он остается невидим и после удаления красочных слоев. Помимо этого, паз может оказаться под картой накладной петли. Поэтому исследования можно вести на фасадной поверхности обвязки, где остаются глубокие воронки от вынутых костыльков гвоздей, которыми крепились петли. Место крепления полушарнирной петли определяется промером о т верха двери 160—250 мм (в зависимости от высоты двери, расстояние от верха петли до верха двери примерно равно высоте петли). Паз вколотной петли следует искать и в четверти дверной коробки, а отверстие от гвоздей — по наличникам. Обследование дверного полотна и коробки таким образом дает возможность определить их одновременность, а также установить конструктивный тип петли: шарнир или полушарнир. При шарнирных петлях пазы на одном уровне, при полушарнирных — пазы в коробке ниже дверных.

При подтеске петлевых обвязок может оказаться только одно отверстие от гвоздя. По глубине паза вбивной петли можно определить величину стесанной обвязки.

Не всегда следы вколотной петли можно найти на обвязках, примыкающих к коробке. Бывают случаи перестановки дверных полотен боковыми обвязками внутрь, когда петлевая обвязка становится притворной и наоборот. Поэтому, когда следы петель не найдены на своих местах, их нужно искать на замковой и шпингалетной обвязках.

Аналогичные исследования производятся по определению первоначального типа замков и шпингалетов. Как правило, наружная фурнитура заменялась внутренней, как более надежной, удобной и дешевой. Первый признак первоначальной накладной фурнитуры — симметричный притвор. Его асимметричность зачастую обусловливается позднейшими переделками (подтеской одной четверти и наращиванием другой). Поэтому исследования фурнитуры нужно начинать с обследования притвора. Еще один признак наружной фурнитуры — незначительная толщина дверей (30— 35 мм небольших дверей и 35—40 мм — больших парадных). Следы наружного замка можно обнаружить на среднике. Если средника два, то коробчатый замок устанавливался на более широком, а если они одинаковы, то на верхнем. Под красочными слоями на лицевой поверхности средниковой и притворной обвязок могут обнаружиться зашпаклеванные отверстия от гвоздей или шурупов. Такие же отверстия обнаружатся на другой притворной обвязке, с этого же фасада заполнения по всей высоте обвязки — это следы крепления шпингалетного стержня, а на среднике, рядом с замком — следы крепления шпингалетной коробки.

Следы остаются не только в виде отверстий от шурупов, но и на покрасочных слоях, тщательное исследование которых может дать, помимо всего прочего, форму и габариты накладной фурнитуры. Поиски следует вести не только на притворных, но и на петлевых обвязках, т. к. бывают случаи перемены их местами в результате ремонтных работ.

В двухстворных дверях с накладными приборами обязательны две ручки: одна на замковой коробке, другая на шпингалетной, причем обе ручки функциональны. При внутреннем замке и автономных шпингалетах функциональна ручка лишь на одной створке. Однако для симметрии часто устанавливали вторую ручку, закрепляя ее неподвижно. В процессе исследований двустворчатых дверей на это необходимо обращать особое внимание, т.к. одна из ручек может быть утрачена или, что бывает реже, установлена позже. Сохранившиеся дверные ручки — явление редкое, чаще всего они бывают заменены более поздними, с личинами, под которыми сохраняются следы первоначальных личин.

Форма первоначальных личин может быть выявлена по контуру в процессе исследования красочных слоев. Форма личины определяет форму ручек.

Если вторая ручка отсутствует, для контроля необходимо на шпингалетной створке на том же уровне искать под красочными слоями квадратное сквозное отверстие для стержня декоративной ручки.

Если на двустворной двери нет шпингалетов, следует искать на верхней и нижней кромках дверей железные крючки, закрепляющие неподвижно стоячие створки в верхней и нижней ее частях.

Обмеры металлической фурнитуры занимают обычно больше времени, нежели обмеры дверей. Скобянку лучше фиксировать отдельно, в камеральных условиях еще и потому, что фиксации подлежат конструкции и детали, скрытые в коробках и в толщине двери. На кронах дверей показываются только общие габариты и координатные привязки приборов. Пробои шпингалетов в пороге и притолоке, их форма, размеры, материал и способ крепления фиксируются также.

Металлические приборы обмеряются демонтированными, в камеральных условиях и вычерчиваются по правилам машиностроительного черчения. Для обмеров скобянки применяется штангенциркуль. Точность штангенциркуля 0,1 мм можно считать достаточной. Обмер скобянки требует тщания и внимательности, особенно при обмере объемных, рельефных деталей (ручки), обмер которых лучше производить фотограмметрическим способом.

Фиксации подлежат также гвозди и шурупы с указанием места применения и материала. Фиксация производится также штангенциркулем с точностью до 0,1 мм. Шурупы обмеряются но одному на тип, гвозди — по 3—4 однотипных.

Исследования красочных слоев ставят конечной целью не только выявление образного колористического строя, но также ставят и решают множество других исследовательских задач: одновременность деталей, утраты и наслоения, наличие формы и конструкции приборов. Поэтому красочные слои подлежат самому тщательному обследованию силами квалифицированных специалистов, специальным инструментом и химикатами. Фиксируются все слои, включая современные. Расчистки ведутся по все деталям: обвязкам, калевкам, отживкам, филенкам, средникам, наличникам, тумбам, плинтусам и их профилировке, коробке, рассветам. Для определения первоначальной окраски необходимо помнить, что первый слой подготови-тельный, т.к. красили за два-три раза; из первых слоев необходимо выделить первоначальный лицевой покрывочный слой. Перед фиксацией поверхность промывается мыльным раствором, спиртом или каким-либо другим составом, удаляющим загрязнения, но не разрушающим пигментную структуру слоя. Фиксацию сравнением с колерным книжками следует признать неточной. Лучше делать выкраски художе-ственными красками на предварительно загрунтованной плотной бумаге. Цвет двери послойно желательно связать с колористической средой, чтобы получить общий строй интерьеров.

Если произведены исследования по стенам, потолкам, окнам, полам, печам, их объединяют и систематизируют в специальной работе.

Материал фиксируется по всем деталям. Дверные деревянные полотна изготовлены обычно из дуба или из древесины хвойных пород, чаще всего сосны. Дуб и сосну нетрудно отличить друг от друга. Для определения материала используют расчищенные от красочных слоев профилированные детали. В некоторых случаях полотнища фанеруют шпоном красного дерева и других ценных пород. В этом случае расчистки не нужны, однако необходим некоторый опыт для определения пород. По возможности фиксируется толщина шпона и материал основы.

Материал металлических приборов можно бывает зафиксировать лишь после демонтажа. Обычно лицевые поверхности внутренних шпингалетов, планок внутренних замков и корпусов нетель (карты и бауты) обтягивались латунной фольгой — это необходимо иметь в виду при фиксации. Петли могут быть железные, окрашенные масляной краской, с латунными шариковыми наконечниками. Отметить — личины латунные: массивы или составные. Ручки 1-й половины XIX в. не литые, а пустотелые, составные. У пустотелых ручек при внимательном рассмотрении можно обнаружить продольный шов.

Фиксируется также материал стены: кирпич, дерево (венцы, стоечная конструкция), а также отделки стены: штукатурка (плоская или рельефная), обои, дерево, кожа, мозаика, ткань и пр. Материал датируется. Наибольший интерес для фиксации представляют материалы и конструкции, одновременные с дверью.

Фотофиксация производится с масштабной линейкой, наделенной контрастными делениями. Лучше иметь складной плотницкий метре нанесенной на него черно-белой шкалой, который при работе с натурой можно складывать под углом 90°.

Фотофиксируются не только фасады, но и детали: приборы, профилировка коробок, рельефные и живописные детали.

Приложение 7 РЕКОМЕНДАЦИИ ПО КОЛЕРНОМУ ОБСЛЕДОВАНИЮ ПАМЯТНИКОВ ИСТОРИИ И КУЛЬТУРЫ

Любое из наслоений может содержать в себе живописные элементы. Каким бы Предположительно ценным ни был первоначальный искомый слой, последующие слои могут оказаться художественно не менее, а нередко и более ценными. Исследованиям следует подвергнуть каждый слой.

Каждый объект в каждый строительный период обладает единством цветового архитектурного решения. В связи с этим определение первоначального цветового ансамбля, а также цветовых наслоений последующих строительных периодов — задача чрезвычайной важности. При определении колеров различных форм первостепенное значение имеет первоначальный колерный слой, т. к. он связан с формой хронологически. Фиксировать следует и последующие слои, т. к. они позволяют наглядно проследить цветовую трактовку форм каждой художественной эпохи на протяжении продолжительного времени.

Все виды и формы исследований на памятниках должны начинается с отделочных исследований, а нередко ими и ограничиться. Это правило следует неукоснительно соблюдать всегда, независимо от сложности и глубины изыскательских задач.

При натурных научно-исследовательских работах на памятниках как наиболее безболезненный может быть признан метод последовательного внедрения в материальные структуры памятника: сначала изучается поверхность стены (последовательно расчищаются красочные слои или расслаиваются обойные напластования), затем, после фиксации результатов исследований принимается обоснованное решение о целесообразности, объемах и координатах снятия штукатурного слоя. Штукатурных слоев может быть несколько, и каждый на поверхности может содержать красочные или живописные слои, которые так же последовательно подвергаются расчисткам и фиксации. На поверхности коренного материала капитальных стен могут сохраняться первоначальные виды отделочных работ: на кирпиче — побелка или окраска, на дереве — обои. Только после тщательного изучения всех материальных напластований можно решать вопрос о производстве глубинных зондажей в дереве или кладке. Если, в поисках следов в кирпичной кладке XVI в. сразу приступить к глубинному зондированию, снять штукатурные слои XVII и XVIII вв., можно разрушить ценнейшие художественные образцы монументальной живописи. При этом всегда присутствует риск не получить ожидаемых результатов в кладке XVI в.

Колерные исследования лучше производить на профессиональном уровне, силами художников-реставраторов, с использованием специального оборудования и химикатов, но при обязательном наблюдении и участии архитектора-реставратора.

Исследование первоначального цвета различных поверхностей требует удаления позднейших слоев краски, штукатурки, обоев, побелки и т. д., поэтому даже при кажущемся одном слое покраски необходимо убедиться в этом путем расчистки до основного материала.

Любое из наслоений может содержать в себе живописные элементы. Каким бы предположительно ценным ни был первоначальный искомый слой, последующие слои могут оказаться художественно не менее, а нередко и более ценными. ИССЛЕДОВАНИЯМ СЛЕДУЕТ ПОДВЕРГНУТЬ КАЖДЫЙ СЛОЙ.

При исследованиях масляных наслоений полезно помнить, что деревянные изделия было принято красить за два, а то и за три раза. В этом случае первые, нижние слои являются подготовительными, а чистовым, лицевым второй либо третий. В процессе многолетнего плотного соприкосновение происходит процесс взаимопроникновения смежных слоев, отчего простое механическое расслоение их традиционными методами становится проблематичным. В таких случаях производятся специальные технологические исследования под микроскопом при помощи специального инструментария.

Пигменты, устойчивые к агрессивным средам, применялись далеко не всегда, отчего они нередко имеют тенденцию к разложению светом, либо активными химическими составами, содержащимися в воздухе. По этой причине каждый слой подвергается качественному и количественному анализу с целью выявления в поверхностной структуре слоя разложившихся пигментов.

Колерные исследования можно разбить на три стадии:



• натурные исследования;

• фиксация, описание, датировки;

• рекомендации.

Интерьеры

Стены. На деревянных, в том числе оштукатуренных изнутри стенах, следует искать бумажные обои, наклеенные непосредственно на сруб. При этом необходимо отметить:

1) материал и размеры бревен;

2) материал конопатки и толщина шва;

3) наличие и материал шпаклевки между бревнами;

4) способ крепления обоев (гвозди, тип гвоздей, клей и т. д.);

5) наличие бумажной или тканевой прокладки между срубом и обоями, прокладка сплошная или только вдоль швов;

6) сохранность обоев на наружных и внутренних стенах, причины неодинаковой сохранности;

7) оклейка бумажными полосами или отдельными бумажными листами без определенного порядка;

8) направление нахлестов на боковых стенах: к свету или от света; лучше проследить направление нахлестов по всему помещению;

9) величины вертикальных и горизонтальных нахлестов;

10) бумажные полосы рулонные или склеенные из отдельных листов; размеры листов, ширина полос;

11) обои произведены фабричным способом, окрашены клеевыми составами на месте; рисунок напечатан машинным способом, нанесен по трафарету;

12) стену венчает: наклеенный или нанесенный по трафарету бордюр, простая полоса, проведенная на расстоянии от потолка.

Если стены первоначально были сплошь затянуты тканью (не в рамах), остатки ткани можно обнаружить под плинтусами или под рейками, набитыми под фризом карниза и вдоль дверных и оконных наличников.

В парадных помещениях, особенно в залах, цветом могут быть имитированы архитектурные детали: пилястры, панели, ниши, а также возможны живопись или гризайль. Поэтому пробные расчистки необходимо делать в местах предполагаемых живописных элементов на значительныой поверхности. При поиске изображенных цветом пилястр рекомендуется произвести раскрытие горизонтальной полосой ши-риной 10 см вдоль всей стены, а при поиске панелей — вертикальной полосой шириной 20 см от пола на высоту до 1 м.

В помещениях, где отсутствует штукатурный карниз (антресоли, лестницы), необходимо искать рисованный карниз, для чего также первоначальный слой открывается полосой шириной 20 см и от потолка на 50 см.

При колерных обследованиях в южных помещениях следует помнить, что под воздействием солнечных лучей некоторые пигменты разрушаются и цвет меняется, поэтому необходимо избегать мест, подверженных непосредственному воздействию солнечных лучей.

Орнаментированные обои следует снимать ограниченно, в таких размерах, которые позволяют произвести реконструкцию рисунка. Лучшим способом фиксации следует признать сканирование поверхности стены ручными электронными сканерами. Обои лучше не демонтировать со стены, если этого не требует консервационная технология.

При наличии слоев газеты необходимо предпринять попытку продатировать их. Если есть возможность продатировать какой-либо слой, нужно попытаться продатировать остальные слои.

Если в деревянном доме не обнаружены обои по дереву, покраску следует искать по штукатурке с последующим взятием образцов или производством выкрасок на месте.

Покраску по штукатурке нужно искать в каменных домах. При этом следует помнить, что известь штукатурки могла изменить насыщенность и даже тон цвета, а слои краски могли осыпаться. Поэтому нужно искать места наилучшей сохранности.

Бывают случаи, когда парадные помещения окрашены по штукатурке, а антресольные — по бумаге, оклеенной непосредственно по окантованной поверхности сруба. В связи с этим обои следует искать под штукатуркой в каждом помещении, предварительно исследовав поверхность штукатурки.

Бывают случаи окраски непосредственно по дереву клеевыми красками (в холодных сенях). В подсобных помещениях такие случаи наиболее распространены.

Потолки. Если в помещении под штукатуркой обнаружены обои, их следует искать под штукатуркой и на потолке. Под наслоениями могут быть плафонная живопись, гризайль, имитация розеток для люстр, кессонов и т. д. Поэтому, для полного восстановления первоначального облика интерьеров, потолки необходимо обследовать не менее, если не более тщательно, чем стены. Очень редко при бумажных обоях на стенах потолки могли штукатурить.

Полы. В связи с тем, что полы покрывались сразу двумя или тремя слоями краски, их все необходимо фиксировать. Колерные зондажи полов рекомендуется производить в местах, менее всего подверженных механическому воздействию обуви, например в углах.

При наличии фриза его нужно зондировать отдельно. Также отдельно нужно исследовать плинтус.

В паркетных полах, помимо определения породного состава различных декоративных элементов, следует указать их цвета, а также расположение волокон текстуры. Деревянные детали: двери, окна, панели, изготовленные из дуба, часто позднее закрашиваются масляными красками. На поверхности дубовых изделий следует искать лак, его остатки и следы. Лаком могли покрывать и сосновые детали. Дверные полотна могли окрашиваться дифференцированно, поэтому исследовать необходимо каждую деталь: калевку, филенку, плинтус, обвязки, фигарреи. Рисунок двери может быть нанесен и морилкой.

На дверных филенках возможны росписи и даже живопись: портретная, сюжетная. Окна. Рамы летние и зимние с обеих сторон, рассветы, подоконники, наличники, оконные ниши.

Двери. Полотно двери, входные и двухфасадные — с двух сторон отдельно: калевки, филенки и пр. Коробка, наличники, плинтус.

Печи. Изразцовые с рисунком — пропорциональное соотношение цветов, доминирующий тон. Одноцветные изразцы — цвет с указанием характера фактуры: глянцевая, матовая. В белых изразцах — цветовой оттенок. Печи с неполивными изразцами, окрашенными в цвет стены.

Лестницы. Окраска ступеней, поручней, балясин, столбиков, панелей, плинтусов — дифференцированно. Различные элементы (балясины) также исследовать частями. Антаблементы: карниз, фриз и архитрав отдельно.

Интерьерный металл (душники полов, вентиляционные решетки, печные приборы, дверная и оконная фурнитура), изготовленный из латуни, не красился, но мог золотиться. Железные и чугунные детали красились, чаще черной масляной краской — не только для красоты, но и для предохранения от коррозии.

Фасады

Обработка поверхности стены, обшивка деревом, штукатурка, известковая обмазка, побелка.

Основной цвет прясла стены — искать как по штукатурке, так и под ней. Прочие элементы фасада:

1) русты, междурустья;

2) ордер-антаблемент, колонны или пилястры, канители, базы, модульоны;

3) наличники, пояса, архивольты, фартуки, накладные доски, подоконники, ниши и т. д.;

4) цоколь или цокольный этаж, с указанием материала;

5) крыша, слуховые окна;

6) дымовые трубы;

7) окраска ниши ложных окон — имитация цветом стекол и столярки;

8) изделия из металла: зонты, решетки окон, балконов, портиков с выявлением позолоты на черном общем фоне или какой-либо другой цветовой дифференциации.

Указать автора и дату исследований.

Приложение 8. Карточка натурного обследования лицевой поверхности кирпичной кладки

КАРТОЧКА №

натурного обследования лицевой поверхности кирпичной кладки

1. Адрес, наименование памятника: _____________________________________

________________________________, этаж: _________________________________

2. Датировка памятника: ___________, визуальная датировка кладки: ____________

документальная: ________________________________________________________

3. Раствор: известь, цемент, сложный раствор, не установлено,

4. Перевязка кирпича

5. Способы обработки шва

6. Распространение клейм в кладке и наличие других клейм: единичное, повсеместное, в первоначальной кладке, в закладке, в пределах одного этажа, двух, во всех этажах,____________________________________________________________

7. Местонахождение клейма на кирпиче: на тычке, на ложке, на постели; симметричное, асимметричное;

8. Кирпич машинной, ручной выделки, не определено (характер поверхности, граней, ребер, углов) ___________________________________________________

9. 10 рядов кладки с 10 швами, мм: _______________________________________

10. Размеры кирпича, мм

					Средние
Длина
Ширина
Высота

11. Цвет кирпича по облому (по атласу колеров):

12. Схема плана, фасада, разреза с указанием местонахождения клейма и визуальной датировки частей дома.

13. Автор обследований;____________________ , дата:________________________

14. Примечания, дополнительные сведения: _________________________________

_______________________________________________________________________

_______________________________________________________________________

Терминологический справочник 1 ФУНКЦИОНАЛЬНЫЕ ЗОНЫ И НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПОМЕЩЕНИЙ В ЖИЛОМ УСАДЕБНОМ ДОМЕ

Восхитительные всё-таки бытовали некогда слова — «бельэтаж», «антре», «анфилада», «подклет», «антресоли», «чистые комнаты», «казенная квартира». Сегодня далеко не всякий знает что это такое.

Ярусно-функциональные зоны

Жилой дом, обиталище, виталище, обитель,  кров, жилые помещения, жилище, жило,  жилье — место для жилья.

Апартаменты — функциональные зоны.

Парадные апартаменты. Жилые апартаменты. Апартаменты могут составлять этаж (бельэтаж, подвал, антресоли). В парикмахерской — особые апартаменты для дам. Употребляется и в значении «половина»: хозяйские апартаменты, детские апартаменты. Помимо этого, апартамент может обозначать и отдельное помещение в доме или отдельную квартиру.

Половина — функциональная зона, ориентирующая на ее принадлежность членам семьи. Практически никогда не составляет половину дома или этажа, а лишь часть. Детская половина (две-три комнаты). Хозяйская половина, гостевая/ Нанимаемая (наемная) половина в домах, сдаваемых внаем. Мужская половина. Женская половина. Братнина половина. Половина родителей. Сыновья половина.

В избе — чистая и черная половины.

Анфилада — ряд, порядок, гусек, низка.

1)  ряд дверей, арок, проемов, расположенных в створе;

2) ряд комнат, двери которых расположены в створе. Анфилада парадная, городская, парковая, жилая, столовая.

Квартира (хватера, фатера) — помещения, снимаемые (нанимаемые) для временного проживания. Квартиры в доходных домах, изначально предназначенных для сдачи внаем. Могут сдаваться отдельные зоны или помещения в жилых домах. Могут сдаваться целые дома и даже усадебные комплексы — в этом случае они также носят название квартир.

Квартира отличается от гостиницы, постоялого двора, ночлежного дома, трактирных комнат большим постоянством проживания.

Квартиры для военных — постой личного состава воинских подразделений в жилых помещениях гражданского населения.

Казенные квартиры гражданских чиновников (директор гимназии или библиотеки, профессор Академии и пр.) содержатся за счет казны (эксплуатационные расходы, ремонт, мебель, освещение, дрова).

Антре — вход в дом. Может употребляться в значении парадной прихожей, вестибюля, холодных сеней и собственно проемов. В этом же значении употреблялось и русское слово вход.

Подъезд — место у входа в дом, предназначенное для подъезда экипажей. После выхода барина из кареты кучер или извозчик отводил экипаж в сторону, на специально отведенное место, чтобы не мешать подъезжать другим. Подъезд мог быть в виде пандуса — наклонного подъездного полотна. Подъездом могли также называть собственно подъездное крыльцо, дверь, вход, закрытые сени тамбурного типа.

Крыльцо — наружный вход в дом, Может быть открытым — ступени и площадка, крытым — с зонтом и закрытым — в тамбуре, который может выполнять роль холодных сеней. Может быть совмещенным с верандой. Крыльцо красное, парадное, переднее, приемное, нарядное — главный вход для хозяев и гостей. Крыльцо черное, заднее, девичье, дворовое, хозяйственное — другое крыльцо для прислуги, дворовых людей.

На парадном крыльце встречают желанных или высокопоставленных гостей, на крыльце же и провожают.

У крыльца может происходить чаепитие.

Крыльцо часто излюбленное место для отдыха.

С парадного крыльца лакей вызывает к подъезду карету для гостей.

Прясло, этаж, ярус, жилье, жило, житье, связь — пространство между перекрытиями помещений, полы которых находятся в одном уровне. Этажи в жилом доме.

Количественные обозначения: первый, второй, третий и пр.

Бельэтаж, парадный этаж, красный ярус, красное жилье, красная связь — наиболее представительный этаж, содержащий парадные (приемные) комнаты. В жилом доме бельэтаж со стороны улицы был одноярусным (парадные комнаты), со стороны двора — двухъярусным (жилые комнаты). Бельэтаж безраздельно принадлежит господам.

Нижний этаж — первый по счету, назывался так в тех случаях, когда вторым был бельэтаж. Нижний этаж мог содержать парадную анфиладу, однако в общей иерархии помещений дома она рангом ниже анфилады бельэтажа. Нижний этаж мог использоваться под жилье как хозяев, так и прислуги, иногда дворовым людям отводился весь нижний этаж.

Из господских в нижнем этаже могут быть детская, библиотека, кабинет. Нередки также комнаты для гостей и для гувернеров. Из рабочих комнат могла быть кухня с подъемом блюд в столовую бельэтажа по отдельной лестнице или специальными подъемниками. В купеческих домах в нижнем этаже могли размещаться лавки, трактиры, складские помещения, ремесленные мастерские.

Полуярусы: — антресольные и подантресольные помещения, которые практически никогда не составляют половины высоты бельэтажа: подантресольный этаж выше антресольного, а в сумме они больше высоты бельэтажа.

Полуэтажом могут называться мезонины.

Полутораэтажный дом — дом одноэтажный с мезонином. Большие мезонины считались этажом.

Антресоли — 1) верхний полуэтаж задних комнат бельэтажа; 2) в комнатах достаточной высоты в части помещения устраивали еще один уровень пола с лестницей — для увеличения полезной площади. В XVIII в. парадный оконный проем разделяли на две части, из которых верхняя (фрамужная) освещала антресоли. В XIX в. антресольный этаж имел свои собственные окна. На антресолях селили детей среднего и старшего возраста, учителей, гувернанток, устраивали гостевые комнаты, а также хоры.

Мезонин (полуэтаж, надстрой, вышка, полуярус, полужилье, теремок, светлица) — верхний этаж только над частью главного фасада, как правило — над средней. Мезонин — жилой этаж для детей старшего и среднего возраста, гувернеров, гувернанток, для гостей, родственников.

Бельведер (фонарь, башня, вышка, светлица, светалка, надстройка, прозорная вышка, теремок) — 1) строение над кровлей. От мезонина отличается тем, что предназначен не для жилья, а для любования ландшафтными видами, по этой причине — чаще всего круглый в плане; 2) название бельведер могут носить беседки в саду или парке; 3) некоторые дворцы в Европе назывались бельведерами.

Фонарь — 1) чаще всего употребляется в значении эркер, т. е. выступ в стене на весу или на консолях, с хорошо освещенными интерьерами благодаря трехстороннему освещению. Наиболее распространены функции: кабинет, мастерская художника, зимний сад; 2) фонарем также могли называть остекленные бельведеры, либо иные части дома со сплошным остеклением; 3) фонарь световой в кровле для освещения темных внутренних помещений.

Голубятня — легкая надстройка на кровле, либо место на чердаке, где разводят и держат голубей.

Подвал, нодклет, подызбица, полуподвал, погреба, цокольный этаж — этаж, уровень пола которого заглублен ниже дневной поверхности грунта. Если дом заглублен в землю большей частью своей высоты, называется подвальным. Полуподвал заглублен меньшей частью высоты. Цокольный этаж определяется фасадными характеристиками, соотнесенностью с ордерными элементами, когда цоколь является пьедесталом ордерной системы.

Отдельно стоящий ледник может называться погребом.

Вподвале могут располагаться рабочие помещения: кухня, приспешная, прачечная. Наиболее распространенное использование подвала — склады, в жилых домах чаще всего — продовольственные, в купеческих домах и в гостиных дворах — мануфактурные склады, а нередко и лавки, либо трактирные залы. Подвал в барских усадебных городских домах мог использоваться под жилье для дворовых людей (людских). От древних времен до XIX в. подвалы использовались для тюремных камер, карцеров, домашних тюрем. В сухом подвале могли разместить библиотеку.

Подполье не является этажом, чаще всего это яма с люком в иолу, незначительная по площади и служащая для хранения продуктов.

Чердак, подволоша, верех, подкровелье — пространство между перекрытием и кровлей. Чердаками также нередко называют мансарды. В городских домах на чердаках сушат белье. В доходных домах территория чердака делится по числу жильцов. Часто чердаки используются в качестве чуланов для хранения старого, ненужного хлама. Пространство чердаков, используемое под жилье (мансарда), предназначалось для дворовых людей, либо сдавалось внаем. Это были наиболее дешевые квартиры для студентов, художников или пожилых людей, живущих на ренту.

Вверх, наверх, наверху, вверху — комнаты в верхнем этаже. Обычно употребляются относительно парадного этажа — антресоли, мезонин, верхний жилой этаж. Употребляя термин, имеют в виду не этаж, а совершенно определенную, конкретную комнату.

Вниз, низ, внизу — обычно ориентир на комнаты бельэтажа либо нижнего непарадного этажа.

Внутри — весьма распространенный термин, обычно ориентированный на интерьеры дома.

Галерея, галдарея — 1) чаще всего употребляется в значении длинного открытого прохода снаружи зданий (в отличие от коридора). Может обходить дом по периметру, может примыкать лишь к части его (например, портик).

Галерея одноярусная, двухъярусная, трехъярусная (в одном, двух, трех этажах); 2) может употребляться в значении комнаты значительной удлиненности; 3) специальное помещение для коллекции предметов искусства; 4) крытый переход из одного строения в другое.

Веранда — галерея, с наружной стороны остекленная, решетчатая, озелененная. Может служить прямым синонимом термину «галерея».

Терраса — широкое, просторное крыльцо с ограждением, как у балкона. От балкона отличается обязательным сообщением с поверхностью земли. На террасе и веранде отдыхают, пьют чай, после обеда — кофе и сигареты. В теплые дни играют дети.

Ризалиты отличаются от пристроек тем, что они возведены, либо запланированы одновременно со строительством дома.

Надстройки, как и пристройки, не запланированы проектом.

Помещения

Помещение — занимаемая наемная площадь. Может быть квартира, любая комната, казарма, жилой дом, номер в гостинице, больничная палата.

Комната— часть дома, ограниченная стенами, перегородками, перекрытиями. Комнаты могут быть: парадные, жилые, подсобные. Комнаты не только в жилом доме, но и в присутственных местах, в госпитале, в трактире, в ремесленной мастерской.

Чистые комнаты — жилые и парадные, черные комнаты — подсобные, рабочие, хозяйственные, производственные.

Парадные для гостей, роскошно убранные комнаты.

Наименования комнат: библиотека, боковушка, баскет, будуар, буфетная, галерея, гардероб, горница, гостиная, девичья, детская, диванная, жилье, зала, застольная, избы, кабинет, камера тюремная, камердинерская, канцелярия (домашняя), карцер, келия, кладовая, классная, контора, коридор, кухня, кучерская лаборатория, лакейская, людская, мастерская, музыкальная комната, нумера гостиничные, образная (молельная), оружейная, передняя, поварова комната, почивальня, прачечная, приемная, приспешная, проходная, прихожая, салон, светлица, секретная комната, сени, спальная, столовая, таможня, уборная, угловая (угольная), чайная, чулан — и другие комнаты.

Комнаты: для гостей, для отдыха, для девиц, для гувернеров (гувернанток), для завтраков, для хозяина, для бабушки, для слуги и пр.

Возможные качественные характеристики комнат: запыленная, мрачная, тесная, опустелая, отдельная. Ориентирующие термины: соседняя, (соседственная), смежная, другая, ближайшая, дальняя, задняя, последняя, внутренняя. Указывающая на принадлежность: наша, его, ее, моя, у себя, в своей, в свою, к себе, к ней, к нему.

Синонимом комнаты часто употребляется термин покой. Он несет те же смысловые нагрузки.

Боковушка, бокоушка — комната в стороне, сбоку от функционального ядра. Жилая комната для гостей, бедных родственников, обычно неудобная.

Угольная, угловая — комната, занимающая угол дома, с двумя наружными стенами. Может нести любую функцию: жилая, зала, гостиная, спальная, столовая, кабинет, буфетная, гостевая. Однако, если комната зовется угольной и никак иначе, функция ее жестко не зафиксирована, либо многозначна.

Проходная — комната, через которую осуществляется сообщение с другими помещениями. Парадные — проходные, как правило. Для жилых — это значительное неудобство.

Синонимом комнаты, и весьма распространенным, является термин горница. Семантический центр тяжести смещен здесь в сторону жилых, подсобных и рабочих помещений. В сочетании с наименованием парадных комнат употреблять не принято.

В крестьянских домах термин горница обозначает чистую, летнюю, гостиную половину, холодную избу.

Горница может употребляться для обозначения мезонина (светелка, вышка, теремок, верх), комнаты на чердаке (мансарда).

Светелка, светлица также употребляется в этом значении. Также может значить: 1) горница с красными окнами; 2) чистая, светлая комната, белая изба; 3) любая комната.

Палата (полата) — 1) парадная комната; 2) большое по объему и площади помещение, например, кухня поварская или тюремная камера.

Камера — комната, горница, внутренний покой.

Келия — жилье монаха; погреб, кладовая; одинокий, удаленный покойчик; одинокий дом; уединенное жилье; жилье человека, ведущего замкнутый образ жизни (девичья келия, келья писателя, ученого, художника).

Номер (нумер) — нумерованные комнаты в гостинице.

Термины для обозначения жилья недостаточного качества

Клетушка, клетка — тесное помещение, маленький покойчик.

Конура — маленькая, тесная комната, грязное, темное помещение.

Нора — маленькое темное помещение.

Угол — неудобное, неуютное, необустроенное жилище, часто арендуемое, снимаемое, либо представленное во временное пользование.

Каморка, каморочка — небольшая комната, покойчик, чулан, кладовая, амбар.

Парадные комнаты

Аванзал, аванзала, передний зал — помещение, предшествующее зале. Выполняет функции приемной. Может быть включено в парадную анфиладу, но может располагаться и особняком, однако принадлежит к числу парадных (приемных) комнат. Если в доме первое парадное помещение — зала (в 1-й иол. XIX в. это как правило), то аванзалом является парадная прихожая.

Зала, зал, первая приемная, сборная, ассамблейная — самая большая в доме парадная комната, обычно первая после прихожей. Как правило, находится в составе анфилады. Соседствуете прихожей, буфетной, кабинетом, внутренним коридором, внутренней лестницей в верхний этаж, гостиной, аванзалом. Основные функции: приемная, столовая, танцевальная. В больших домах могут быть отдельные помещения для приемов, столовой и танцев, но в обычных домах, в большинстве из них, все три функции совмещены в зале.

Если в доме есть фортепиано, оно чаще всего стоит в зале, которая в этом случае служит еще и музыкальной комнатой. В зале совершаются торжества, праздничные и религиозные обряды: поздравления, помолвки, благословления на брак, отпевание покойника.

Нередко зала принимает на себя функции гостиной: общение, карточные игры. Если в зале стоит бильярд, то она несет функции бильярдной. В зале может быть выделен угол или отдельная зона для бюро или книжных шкафов, в результате чего функциональный спектр залы включает в себя функции кабинета. В зале также могут совершать туалет, кроить ткани и шить. Нередко зала используется для детских игр, реже — в качестве гостевой комнаты.

Приемная — употребляется в двух значениях: 1) любая парадная комната; 2) специальная комната для приемов. Размещается обычно в начале парадной зоны. Соседние комнаты: прихожая, зала.

Приемной может служить прихожая, зала или гостиная, в зависимости от общественного положения гостя. Помимо этого, приемной хозяина является кабинет или библиотека, хозяйки — будуар, парадная спальня.

Столовая, застольная, трапезная — комната для принятия пищи. Располагается в парадной зоне, либо особняком, в непосредственной близости от буфета. Если в доме нет отдельного помещения, функции столовой принимает на себя зала.

В столовой обедают, завтракают, ужинают, пьют чай, выпивают и закусывают Может выполнять в отдельных случаях функции детской, гостевой, гостиной, приемной. В XIX в. в летнее время в хорошую погоду столовую могли переносить в сад, в беседку, на крыльцо, террасу или балкон. Помимо столовой, в домах были весьма любимы чайные комнаты — это место общения членов семьи между собой или с гостями, дамы и девицы могут здесь читать или вышивать, как в гостиной.

Гостиная — комната для приема гостей. Вторая парадная комната (после залы). Обычно центральная комната в анфиладе, между залой и парадной спальной. В 1-й пол. XIX в. две и более гостиных делали редко.

Гостиная должна быть меньше залы, хотя изначально рассчитана для одинакового количества гостей: зала предназначена для танцев, гостиная — для тихого времяпровождения. В гостиной осуществляются салонные или дружеские контакты. Нередко гостиную используют в качестве приемной для посетителей одного с хозяином социального уровня (низшие слои — крестьяне, мещане, просители, староста, приказчик, околоточный, священник — принимаются в прихожей или зале, друзья — близкие люди — в кабинете или будуаре).

В гостиную могут проходить по докладу лакея или без доклада, хозяин в торжественных случаях сам может вести гостя из прихожей (сеней) в гостиную. Если в гостиной стоит фортепиано, оно служит музыкальной комнатой. Карточные игры проходят в гостиной по преимуществу. В гостиной могут проходить обед, завтрак, либо ужин. Если обедают в зале, в гостиную могут подавать перед обедом выпивку с закуской. После обеда в гостиной вкушают десерт, чай, кофе, либо просто отдыхают. Часто гостиная используется как чайная комната. В гостиной дамы и девицы коротают дни: шьют, вяжут, читают. Здесь же, с матерью могут находиться малолетние дети. В гостиной проводятся религиозные обряды. Гостиная — место одноразовой ночевки гостей — исправника, доктора, случайного путника, помещика-соседа, а в дни праздников — приглашенные спят вповалку на полу. Реже гостиную обустраивают для постоянного жилья.

Диванная — комната с диваном или с диванами. Наиболее правильно называть комнату со стационарными мягкими диванами, занимающими значительную площадь помещения. Заимствованы от Турции, поэтому наиболее близкие к восточному типу диваны — низкие, приближены к полу. По существу диванная — это гостиная небольших размеров с теми же функциями, но более камерного характера. Может быть в анфиладе, но может размещаться и особняком.

Диванная служит для приема гостей, друзей, близких. В ней ведутся сокровенные и задушевные беседы — в московском доме Хомякова эта комната звалась «говорильней». Гитара здесь нередкая гостья. В диванной могут нить чай, отдыхать после обеда, иногда устраивать на ночлег гостей.

Диванная может быть совмещена с библиотекой или кабинетом.

Салон — комната для светских приемов, ближе всего по функции к гостиной, с которой может быть совмещен. Возможно совмещение салона с залой, а нередко с залой и гостиной — одновременно.

Портретная, т. е. комната, стены которой увешаны фамильными портретами, может быть и диванной, и гостиной, и залой, и столовой. Название «портретная» — это декоративно-художественный семантический ориентир, основная же функциональная нагрузка этой комнаты — от гостиной или залы.

Отдельная музыкальная комната в домах бывала редко, чаще всего она совмещалась с залой, реже — с гостиной, еще реже — с кабинетом. Признак музыкальной комнаты — стоящее в ней фортепиано.

Будуар, хозяйская, теремок, светелка, горенка — комната хозяйки, ее кабинет, приемная и гостиная, когда она отделена от спальной комнаты. Может быть совмещена со спальней. Несмотря на камерный интимный характер, функционально будуар принадлежит более к парадной, нежели к жилой зоне. Будуаром могли называть и комнату хозяина.

Боскетная, боскет — парадная комната, стены которой украшены декоративной росписью под естественную зелень парка, под беседку. Обычно несет функции гостиной, чайной, будуара.

Бильярдная — специальная комната для игры в бильярд. Относится к числу парадных комнат, чаще всего не в анфиладе, а особняком. Может быть совмещена с буфетной.

Жилые комнаты

Спальня, спальная комната, почивальня, опочивальня, опочивальный (почивальный) покой, почивальница, ложница — комната для спанья.

Повалища, повалуша, повальша — чаще обозначает общую спальню; в деревнях — для всей семьи — в надстройке или в подклете.

Дортуар, дортоар — общая спальня в монастырях, больницах, пансионах.

В господском доме может быть спальня хозяйки, спальня хозяина, спальня общая, спальня парадная.

Общая спальня — для супругов.

Спальня хозяйки — обычно в 1-й половине XIX в. совпадает с парадной спальней — комнатой, замыкающей анфиладу, которая вместе с тем выполняет назначение женского кабинета, будуара, гостиной, туалетной, приемной, рабочей комнаты хозяйки дома.

Неподалеку от спальной хозяйки должны размещаться детская для младших

детей (до 6 лет), девичья, туалетная (уборная), если это отдельная комната.

Парадная спальня — в составе парадной зоны.

Мужская спальня — обычно совмещена с кабинетом, расположена неподалеку от залы и лакейской. Рядом с мужской спальней может быть камердинерская.

Туалетная, уборная — специальная комната для одевания. Располагается рядом с раздельной спальней — как женской, так и мужской. Должна иметь кратчайшее и удобное сообщение с гардеробной, либо совмещена с ней.

Кабинет, рабочая, тайник, казенка, канцелярия — комната для уединенных домашних занятий.

Кабинет — комната, принадлежащая хозяину, расположена в задней части дома, неподалеку от зала и прихожей, Отдельный кабинет хозяйки возможен, главным образом, когда в доме не живет хозяин. Обычно же кабинетом хозяйки является ее спальня (последняя комната анфилады). Если же в доме один хозяин, без хозяйки, его кабинет, совмещенный со спальней, также может располагаться в последней комнате парадной анфилады.

Кабинетом может быть функциональный узел, состоящий из нескольких помещений: рабочая комната (или, собственно, кабинет), библиотека, приемная и комната для отдыха.

Если комната одна, она совмещает все эти функции.

В приемной — кабинете могут быть приняты: родственники, знакомые, друзья, дама, врач, приказчик, проситель из мещан. Посетитель может быть принят в кабинете только после доклада. В особо торжественных случаях хозяин сам встречает гостя в прихожей или на крыльце, а затем проводит в кабинет. Кабинет может одновременно быть спальней хозяина, в которой он отдыхает не только в дневное, но и в ночное время.

В кабинете хозяин занимается обычно хозяйственными и финансовыми делами: делает распоряжения, проверяет счета, пишет деловые письма. В кабинете хранятся документальный архив, ценные бумаги, деньги.

После обеда в кабинете хозяин отдыхает, либо с гостями курит, пьет кофе. Помимо этого, в кабинете хозяин может читать, играть в карты, совершать молитву, обряд благословления на брак. Для художника кабинет — студия, если в доме для этого не отведено отдельной комнаты; писатель — пишет, для химика кабинет — лаборатория. Кабинет может принимать на себя функции гостиной, салона, портретной, уборной, столовой, гостевой или музыкальной комнаты.

Кабинетом может называться комната для хранения и экспонирования коллекций. Наиболее распространенным был оружейный кабинет (оружейная, оружия, орудница). Могли быть минеральные кабинеты, ботанические, энтомологические, натуральные (раковинные), курительные, художественные, минцкабинеты (собрание монет и медалей), зоологические кабинеты.

Библиотека, книгохранилище, книгохранительница, книжница, книгоположница — комната для хранения книг.

Библиотека не часто размещена в отдельной комнате. Обычно она совмещена с кабинетом, реже с гостиной, диванной и приемной, еще реже с уборной, гардеробной, в коллекционной комнате.

Библиотека обычно в бельэтаже, но может размещаться и в нижнем этаже, либо в антресолях.

Детская — комната для детей. В детской дети спят. Играют не только в детской. Собственно игровая площадка — весь дом (зала, гостиная, прихожая, девичья, коридор, кабинет, спальня родителей). Для старших и младших детей — разные детские. Детская младших детей неподалеку от комнаты матери (спальня) и девичьей. Детская старших детей — рядом с классной, комнатами учителей, гувернеров, чаще всего удалена от комнат родителей. У разнополых старших детей — разные комнаты.

В детской младших детей могут спать кормилицы и няни, но они могут спать и в девичьей, и за порогом, в коридоре, на коврике.

Классная — комната для домашнего обучения детей 6—14 лет. Может быть оборудована одна классная комната, но может быть и несколько. Комната для гимнастических упражнений и фехтования и танцкласс могут располагаться отдельно от классной.

Образная, молельная — комната в жилом доме, специально предназначенная для молитв. Образная не является домашней церковью. Образными именуются также иконописные мастерские. Наличие или отсутствие образной зависит от степени набожности хозяев. В образной молятся, читают книги духовного содержания. В большие праздники (престольный, Рождество) приглашенный священник отправляет службу (всенощная, молебен). Во время службы в образной — господа, в коридоре и в соседних комнатах — дворовые, на улице — толпа крестьян и ребятишек.

Помещения подсобной и производственной зон. Комнаты для дворовых людей

Людская — комната или несколько комнат в барском доме или во флигеле (людской флигель) для дворовых людей. Людская могла именоваться казармой. В людской могли работать (тачать сапоги, вязать сети), но главное назначение людской — отдых, сои. Людская могла быть совмещена с застольной. Дежурный лакей мог спать в лакейской (прихожей). В людской, за редким исключением, размешалось все мужское население дворовых людей.

Местом обитания женской прислуги была девичья. Здесь девушки спали, иа полу, на ковриках, стелимых на ночь, а зачастую и принимали пищу — (застольная). В связи с тем, что женское население дворовых в меньшей своей части прислуживало, а большей частью производило товар на продажу (пряжа, шитье, вышивка), девичья служила мастерской, рабочей комнатой. Девичья должна иметь сообщение со спальней, детской, туалетной, гардеробной, а также иметь отдельный выход на черное (девичье) крыльцо. Обычно девичья располагалась в отдалении от мужской половины дома, но если случалось ей оказаться рядом с кабинетом хозяина, их надлежало разделять глухой стеной.

Для хозяйки девичья могла служить приемной людей низших сословий: старосты, повара, дворовых, бедных родственников, свахи, садовника. В девичьей проводятся наказания, причем высечь сенную девушку в девичьей не так позорно, как на конюшне.

Помимо общих комнат, у дворовых людей могли быть и свои специальные. Швейцар работал а спал в швейцарской. Камердинер мог иметь свою камердинерскую. Кучера помещались в кучерской. Столяр или иконописец жили в своей мастерской, кухарка — на кухне, повар, который, как правило, был свободным, из мещан, безусловно имел свою комнату. Кормилица, няня — спали в детской на полу. Дядька, дежурная горничная и лакей — на полу на коврике за порогом господской комнаты.

Прихожая, передняя, передний зал, лакейская, официантская, теплые сени — первая ноте холодных сеней комната в доме.

Основные функции прихожей:

1) Прихожая — первая отапливаемая комната, тепловой буфер между стылым воздухом холодных сеней и активно используемых жилой и парадной зоной. 2) В прихожей, входя, отряхивают обувь, при наличии скребков — чистят подошвы, снимают верхнюю одежду, которую либо вешают на крючки и вешалки, либо кладут на столы и лавки. Уходя, одеваются. 3) Прихожая — рабочая комната мужской части дворовых людей, место их отдыха и ожидания распоряжений. 4) При отсутствии хоров в праздники здесь могли размещать оркестр. 5) Прихожая могла служить буфетом (следующая комната — зала, которая использовалась в качестве столовой). 6) В прихожей ждут результата доклада. Когда хозяин (хозяйка) выходят в прихожую для разговора и проводят там аудиенцию, прихожая выполняет функцию приемной. 7) Прихожая может быть совмещена со столовой. 8) Прихожая может быть не одним помещением, а зоной и состоять из двух комнат: лакейской и приемной; лакейская может совмещаться с буфетом, а приемная — со столовой.

В прихожей встречают гостей и при прощании провожают их до прихожей. В некоторых ситуациях лакей после доклада провожает гостя из прихожей в гостиную либо кабинет. Старосту принимают в передней. Священника тоже не пускают далее передней, туда ему выносят водку и закуску.

Теплых сеней в доме по меньшей мере — двое: чистые и черные. Прихожая перед парадной лестницей называется вестибюлем.

Контора — для управления большими хозяйствами учреждались и действовали конторы, которые занимались хозяйственными и экономическими делами под руководством управляющего. Помещение конторы могло размещаться как в главном доме (в первом этаже), так и в отдельном флигеле.

Контора могла называться и канцелярией. Канцелярией мог также называться и кабинет хозяина, где тот занимался хозяйственными и финансовыми делами, принимал старосту, подрядчиков, просителей, составлял и проверял счета, хранил деньги и ценные бумаги.

Мастерской называется комната либо несколько комнат в доме (флигеле) для специальных работ, связанных с творчеством хозяина.

Мастерская художника (скульптора, живописца) может быть в специально предназначенном для этого помещении, либо в любой комнате, оборудованной для работы (в зале, гостиной, кабинете).

В городском доме может быть ремесленная мастерская — швейная, иконописная, (образная), обойная. Одной из наиболее распространенных была столярная мастерская — для хозяйственных нужд усадьбы.

Лавка — помещение в рядах или жилом доме для торговли.

Гардеробная, платяная, платейная, одежная — комната для хранения одежды. Иногда совмещена с дамской туалетной, уборной. В мужском доме может совмещаться с библиотекой, оружейной комнатой, приемной. Одежда хранится в шкафах и комодах.

Кладовая — отдельная комната складского назначения.

Чулан — небольшая кладовая. Используется для хранения хозяйственных принадлежностей, еды, вин, одежды, оружия, посуды, утвари, драгоценностей, денег, книг, мебели, картин, старого хлама. Иногда спят, особенно в летнее время, чаще всего прислуга, лакеи, камердинер, дворовые люди. Ключи от кладовой — у хозяйки, экономки, ключницы, кухарки.

Кухня, поварня, стряпная, стряпучая — комната или флигель для приготовления господской еды. Должна иметь удобную связь: с кладовой (ледником), столовой (буфетом). Кухня — жилище кухарки, а нередко и горничной. Когда гостей угощают в зале, столовой, гостиной, их прислугу (камердинера, горничную, кучера) — на кухне.

Для дворовых людей могли готовить отдельно, в отдельном помещении, которое называлось людская кухня или приспешная. Приспешной могла называться и господская кухня, либо кухня, где готовили и господам, и людям.

В доме, рядом со столовой могла находится буфетная, буфет, где хранились столовая посуда и столовое белье. Буфетная должна иметь кратчайшее удобное сообщение с кухней. В буфетной блюда ожидают своей очередности подачи к столу. Человек из кухни носит блюда в буфетную. В буфетной принимают блюда, сервируют, обеспечивают подогрев и по команде передают лакеям для подачи к столу. С барского стола несъеденное возвращается в буфетную и там поедается дворовыми. В буфетной хранят квас, вино, водку. В буфетной угощают чаем либо водкой слуг гостей. Если в доме нет отдельной буфетной комнаты, то в столовой (зале) выделяется небольшая зона с буфетом, где хранятся столовая посуда и столовое белье.

Застольная, затрапезная — столовая для дворовых людей, часто совмещена с приснешной. Могла совмещаться и с девичьей. Застольная — место общения дворовых. Осенью в застольной происходит сечка капусты.

Прачешная, мытная — комнаты, где стирают, гладят белье. Обычно размещена в нижнем этаже, подвале либо в отдельном флигеле.

Карцер, холодная — в некоторых домах специальная комната, куда за провинности, в ожидании наказания сажали дворовых людей.

Коридором называют узкое длинное помещение внутри дома, посредством которого помещения соединяются друг с другом. Коридор позволяет делать соседние помещения не проходными.

В жилом доме коридор может быть совмещен с сенями либо внутренней лестницей. Коридор — не только зона внутреннего сообщения, для домашней прислуги, он еще и жилая зона. Горничная девушка или дядька могли спать в коридоре у дверей.

В больших помещениях (залах) коридоры могли организовываться с помощью ширм.

Лестница, лествица — ступенчатый подъем (спуск), соединяющий разные уровни полов. В доме, как правило, несколько лестниц, необходимость которых обусловлена степенью изолированности отдельных функциональных зон.

Парадная, господская лестница — ведет в парадные и жилые комнаты. Задняя, черная, девичья лестница — для дворовых. По этой же лестнице могут доставляться в столовую (буфетную) кушанья из нижнего этажа или кухонного флигеля. Внутренняя лестница — во внутреннем коридоре. Антресольная лестница, лестница в мезонин; чердачная лестница. Винтовая лестница.

Нужник, нужничок, нужное место, отход, отхожее место, отхожая горница, отходный покой, отходное место, отхожая комната, ретирада, ретирадное место — помещение для отправления естественных нужд. Устраивается рядом с парадными сенями, иногда и у девичьего крыльца. Как правило, не отапливается.

Ватерклозет — усовершенствованный нужник, где нечистоты смываются водой и водой же закрываются специальные клапаны, предотвращающие поступление в помещение дурного воздуха. Ватерклозеты должны отапливаться.

Место для судна — небольшое темное помещение (чулан, каморка под лестницей), где стоит емкость для оправки, которую прислуга регулярно опорожняет и моет.

В ванной комнате, ванной — помещается ванна для мытья. Ванная зона (апартамент) может содержать несколько комнат: собственно ванную, туалетную, ватерклозет.

Купальни — плавучие строения на воде также именовались ваннами.

Баня — строение или комната в доме, содержащие помещения для мытья и парилку. В усадьбе обычно две раздельные бани — для господ и для дворовых людей (господская баня и людская баня).

Терминологический справочник 10 ПРИБОРЫ ОКОННЫЕ

В доме всё должно быть прекрасно — и стены, и крыша, и внутренняя отделка. Особого внимания заслуживает фурнитура.

Металлическая арматура, приборы, фурнитура, приспособления, оковка, скобянка. Приборы и металлические приспособления служат для крепления и фиксации створных оконных переплетов. (Подъемные переплеты лишены скобянки.) Как правило, изготовляются из металла: железа, чугуна, меди, латуни, бронзы.

Основные виды приборов:

· петли;

· ручки;

· завертки, завертыши, балансики;

· задвижки, шпингалеты;

· ветровые крюки;

· остановы.

Петли — шарнирные приборы, которыми крепят переплет к коробке и которые позволяют открывать и закрывать рамы, вращая их вокруг одной оси. По способу крепления различают: пяточные, вколотные, врезные, накладные петли. Пяточные — не в боковой, а в верхней и нижней обвязочных брусках (рис. 1234).

Вколотные, вбивные, коленчатые вбиваются в кромку петлевой обвязки (рис. 1239—1241).

Врезные врезаются в кромку и привертываются шурупами (рис. 1236, 1237).

Накладные петли крепятся на лицевой поверхности обвязки (рис. 1235).

Винтовые петли, петли на винтах — с резьбой внутри баута, благодаря которой створка закрывается самостоятельно.

Рис. 1234. Пяточная петля

Рис. 1235. Накладная шарнирная петля

Рис. 1236. Врезная шарнирная петля:

] — стержень; 2 — карта

Рис. 1237. Врезная полушарнирная петля:

1 — трубка; 2 — навесная карта; 3 — пяточная карта

Рис.1238. Однокартная навесная петля, жиковина на подставе, подпятнике, скобе

Рис. 1239. Вколотная шарнирная петля

Рис. 1240. Вколотная полу шарнирная петля с прямоугольной заостренной частью

Рис. 1241. Вколотная полу шарнирная петля с трапециевидной заостренной частью

Рис. 1242. Ручка оконная — кольцо

Рис. 1243. Шарнирная скоба

Рис. 1244. Костыль трубчатый цилиндрический

Рис. 1245. Костыль крюковой, дуговой

Рис. 1246. Костыль граненый

Рис.1247. Костыль лотковый

Рис.1248. Костыль У-образный

Рис. 1249. Костыль валиковый, колбаска

Рис. 1250. Костыль Г-образный, асимметричный, односторонний

Рис. 1251. Гайка четырехгранная

Рис. 1252. Личина с шипами

Рис. 1253. Скобы

Рис. 1254 Колпачок шпингалета

Рис. 1255 Шпингалет автономный, продольная задвижка:

1 — стержень, засов гранный, граненый, четырехгранный; 2 — планка; 3 — скоба, хомутик; 4 — ручка шпингалета; 5 — пятка, пяточный колпачок, тыльный глухой хомутик

Рис. 1256. Наугольная пластина, планка, пробой

Накладные петли применяли на наружных ставнях, петли на подставах, на крюках — на переплетах и ставнях без коробок.

По конструкции петли подразделяются на шарнирные и полушарнирные. У полушарнирной петли два членения (рис. 1237, 1240, 1241), у шарнирной — три и более (рис. 1235, 1236, 1239). Цилиндрические части петель — бауты, которые состоят из стержня (рис. 1236.1) и трубки (рис. 1237.1), плоские или коленчатые части петель — карты (рис. 1235.1, 1236.2).

Для наружных одностворных ставен в стену закладываются подставы (подпятники), скобы (рис. 1238). На створках ставен — поперечные задвижки, накладки, крюки.

Ручка створных рам XVIII века — кольцо (рис. 1242), либо шарнирная скоба (рис. 1243).

Ручки створных рам в первой половине XIX в. — костылькового типа (рис. 1244) (костыли, костыльки), во второй половине XIX в. — скобы (рис. 1252, 1253).

Различались нескольких типов костылей: двусторонние, симметричные или Т-образные (рис. 1244—1249). Основные — трубчатые (цилиндрические, рис. 1244)и дуговые (крючковые, рис. 1245). Помимо них применялись костыли граненые (рис. 1246), лотковые (рис. 1247)и У-образные (рис. 1248). Во второй трети XIX в. был широко распространен валик или колбаска (рис. 1249). Вэто же время стали популярными асимметричные, односторонние или Г-образные костыли (рис. 1250). В комплект костыльковой ручки входят: собственно костыль, гайка четырехгранная (рис. 1251) и личина с шипами (рис. 1252)

Задвижки бывают продольные и поперечные. Продольные крепятся вдоль притворной обвязки правой створки (иногда называются шпингалетами или автономными шпингалетами) (рис. 1255). При наличии в окне фрамуги верхний шпингалет фиксируется колпачком (рис. 1254), нижний — наугольной пластиной, планкой, пробоем (рис. 1256). Если фрамуга отсутствует — верхний и нижний фиксаторы — пробои. Стержень, засов задвижки — в 1-й половине XIX в. — гранный, граненый, четырехгранный (рис. 1255) кренится к шиингалетной планке (рис. 1255.2) хомутиками, скобами (рис. 1255.3), приводится в движение ручкой (рис. 1255.4). Тыльный хомутик носит также название пятки, пяточного колпачка (рис. 1255.5). Может быть глухим (рис. 1255.5) или сквозным. Шпингалеты, раздвижные шпингалеты — продольные задвижки во всю высоту створки (рис. 1257), приводится в движение ручкой (рис. 1257.1) в средней части при помощи механизма, размещенного в шпингалетной коробке (рис. 1257.2).

Задвижки малые поперечные предназначены для фиксации фрамуг и зимних рам. Могут быть врезными и накладными. В форточках и односторонних переплетах применялись завертки (завертыши) и балансики. Завертки могут быть врезными (рис. 1258) или накладными (рис. 1259), балансики — только накладными.

Рис. 1257. Шпингалет, раздвижной шпингалет:

1 — ручка; 2 — коробка шнингалетная

Рис. 1258. Завертка форточная внутренняя

Рис. 1259. Завертка форточная наружная

Рис. 1260. Одинарный прямоугольный ветровой крюк

Рис. 1261. Одинарный прямоугольный ветровой крюк с развитой концевой частью

Рис. 1262. Клиновидный одинарный ветровой крюк

Рис. 1263. Клиновидный двойной ветровой крюк

Ветровые крюки

(крючки) — кренимые на заглушииах коробки, фиксируют переплет на петлю (пробой), ввинченную в кромку петлевого обвязочного бруска.

Ветровые крюки бывают одинарными (рис. 1260—1262) —для летних створок и двойными (рис. 1263) — для внутренних и наружных створок, отворяемых в разные стороны. В первой половине XIX в. они прямоугольны по форме (рис. 1260, иногда с развитой концевой частью (рис. 1261), во второй половине XIX в. — клиновидны (рис. 1262, 1263).

Остановы оконные применяются как ограничители для рам, отворяющихся внутрь.

Для фиксации подъемных рам в XVIII — начале XIX в. применялись подставки, позже — отвесы или противовесы, спрятанные в массиве коробки или стены. Для крепления конструкций рам применялись гвозди, шурупы, наугольники. Наугольники, угольники, треугольники, накладки накладывались па углы рам для придания им жесткости.

Прислонные коробки кренились ершами (заершенные гвозди, закрепы заершенные, железные гвозди) — стержни с острием с одной стороны и круглым плоским окончанием с другой, с отверстиями для гвоздя. Стекла крепились в четвертях проволочными шпильками.

Терминологический справочник 3 ОКНА И ДВЕРИ

Окна и двери всегда обращены вовне, к публике. Поэтому делались они с особым тщанием. Здесь наглядно представлен опыт старых мастеров.



Термины, общие для окон и дверей (проемы, коробки, наличники)

Проем, отверстие, просвет, пролет— отверстие в стене, статически устойчивое, ограниченное массивом стен, перекрытое в верхней части для несения нагрузки вышележащей стены, с заполнением или без него.

Дверной проем — для двери. Оконный проем — для окна. Ограничивающие поверхности: верх проема — нижняя поверхность перемычки; низ проема — подоконная или пороговая плоскость; бока проема, боковые поверхности проема — поверхность по сторонам проема.

В каменных домах проем можно разделить на три части:

— наружную;

— внутреннюю;

— разделительную.

В наружной части (рис. 933.1, 934.1) верх и бока, как правило, одинаковы, называются прислонным фальцем (притолокой) и имеют иногда наружную четверть (рис. 933.2, 934.2), которая может быть декоративной или заполняется створками (полотнища, ставни). Во внутренней части верх и бока одинаковы и называются откосами.

Декорированные деревом поверхности откосов могут быть филенчатыми или щитовыми (рис. 935.3, 936.4) — откосные панели, откосные коробки.

Откосы подразделяются на рассветные и прямые.

Прямые боковые поверхности сопрягаются со стеной под прямым углом (рис. 938).

Рассветные откосы, рассветы — под углом к поверхности стены, расширяя проем в сторону интерьера (рис.937).

Рассветы у проема — боковые (рис. 933.3) и верхний (рис. 933.4), углы наклона их к плоскости стены могут быть разными. Боковые рассветы могут быть симметричными (рис. 937, 938) — и асимметричными (рис. 939, 940).

Асимметричные — односторонние (рис. 939) (полурассветный проем) и косые (рис. 940).

Рис. 933. Проем для прислонной коробки (колоды):

1 — наружная часть проема, прислонный фальц; 2 — наружная четверть; 3 — боковой рассвет; 4 — верхний рассвет; 5 — верхний свет; 6 — боковой свет; 7 — прислонная четверть

Рис. 934. Проем для закладной коробки (колоды):

1 — наружная часть проема (прислонный фальц) ; 2 — наружная четверть; 3 — боковой рассвет; 4 — верхний рассвет; 5 — верхний свет; 6 — боковой свет; 7 — закладной паз

Рис. 935. Щитовая филенчатая откосная коробка

Рис. 936. Щитовая дощатая откосная коробка

Рис. 937. Рассветы симметричные

Рис. 938. Откосы симметричные

Рис. 939. Полурассвет

Рис. 940. Односторонние асимметричные рассветы, косые рассветы

Рис. 941. Рассветная перевязка «голубец»

Рис. 942. Рассветная перевязка «полу голубец»

Рис. 943. Рассветная перевязка «в ус»

Рис. 944. Рассветная

Рис 945. Проем с плоским подоконником:

1 — подоконник наружный; 2 — наружная подоконная плита; внутренний подоконник; 3 — внутренний подоконный щит; 4 — раскреповка

Рис. 946. Рассветный подоконник



Ребра сопряжения рассвета и плоскости каменной стены в начале XIX в. перевязывались в технике голубец, полуголубец, в ус (рис. 941, 942, 943). В провинциальных памятниках XVIII—XIX вв. встречается «подтеска» (рис. 944). Ребро сопряжения верхнего рассвета со стеной называется верхним светом (рис. 933.5, 934.5), бокового рассвета с простенком — боковым светом (рис. 933.6, 934.6).

Разделительная часть проема — (место для коробки) — при закладной коробке называется закладным пазом (рис. 934.7), при прислонной — прислонной четвертью (рис. 933.7). Граничными конструкциями проема в деревянных рубленных стенах являются косяки.

Подоконник наружный (рис. 935.1) —верхняя поверхность подокония, которая может покрываться подоконной плитой (рис. 935.2), иногда называемой подоконником. В некоторых случаях подоконником называют листовое железное покрытие, обеспечивающее сток воды с подоконника.

Подоконник внутренний — верхняя поверхность подокония (рис. 945.3), которая обычно покрывается подоконной доской (рис. 945.4) (подоконок). В жилых домах внутренний подоконник, как правило — подоконный щит, деревянный, реже — мраморная подоконная плита. Выступающая за откос часть подоконной доски называется раскреповкой (рис. 946). Рассветные подоконники обычно лишены подоконной доски.

Этаблисмент (приступок, ступенчатый помост) — при высоких подоконниках в интерьере устраивались возвышения со ступеньками для удобства подхода к окну (рис. 947).

Пороговая поверхность — нижняя плоскость дверного проема. Тамбур — коробка с размерами, превышающими толщину стены (рис. 948), пристройка у входных дверей с наружной или внутренний стороны. Перемычка, перетяга: конструктивный элемент, расположенный непосредственно над проемом и воспринимающий нагрузку вышележащих масс. Типы: деревянная перемычка, перекладина (рис. 949) каменная из единого камня (рис. 950) — архитрав, перекладина, перемычка. Распорная перемычка, арка — в каменных стенах над проемными отверстиями, передающая давление вышележащего материала на боковые столбы или массивы стен и состоящая из отдельных клинообразных элементов.

Составные части распорных перемычек, арок (рис. 951).

Пролет — расстояние между опорами (рис. 951.1). В рассветных арках величина неоднозначная.

Плечо — часть арки, ограниченная пятой и замком (рис. 951.2). Замок, ключ, замковый камень — клинообразный камень или несколько камней в центре верхней части арки (рис. 951.3).

Клинья, арочные клинья — отдельные блоки, как правило, одинакового размера, кирпичные или из естественного камня, составляющие массив арки (рис. 951.4).

Арочные клинья могут быть прямоугольными блоками. В этом случае сопрягающие швы клинообразны. Если внутренняя поверхность арочных клиньев меньше, чем наружная, то сопрягающие швы, как правило, имеют параллельные стороны.

Отверстие — проекция плоскости между образующей кривой и линией, соединяющей начала.

Начало — нижняя поверхность арки, расположенная на опорах (рис. 951.5).

Начальная линия, начальный шов — граничная лицевая линия, шов между опорой и началом (рис. 951.6).

Ось арки — линия, по которой перемещается центр дуги при образовании арки. У многоцентровых арок — несколько осей (рис. 951.7).

Щека, шоковая поверхность — лицевая и тыльная поверхности арки (лицевая и тыльная щеки).

Пята — верхняя поверхность опоры (рис. 951.8).

Опоры, устои — столбы или стены, воспринимающие весовую и распорную нагрузку арки (рис. 951.9).

Верхняя линия, щелыга — линия на внутренней поверхности в месте наибольшей высоты арки (рис. 951.10).

Вершина — точка на щелыге.

Ширина арки — высота арочного клина. В разных местах арки может быть различной (рис. 951.11).

Толщина арки — расстояние между щеками (рис. 951.12).

Высота, вынос, стрела, подъем — расстояние между щелыгой и линией, соединяющей начала — рис. 951.13). У ползучих арок две высоты.

Кривая направляющая арки, кривая образующая — линия, определяющая форму внутренней поверхности (рис. 951.14).

Наружная поверхность арки — поверхность, ограничивающая арку с наружной стороны — (рис. 951.15).

Наружная сторона арки — сторона, продольное вертикальное сечение которой представляет большую дугу.

Внутренняя поверхность арки — поверхность, ограничивающая арку с внутренней стороны (рис. 951.16).

Внутренняя сторона арки — сторона, продольное вертикальное сечение которой представляет меньшую дугу.

Сопрягающие линии или швы — швы между арочными клиньями на щеке арки (рис. 951.17).

Импост, заплечник — декоративный горизонтальный пояс, верхняя плоскость которого является пятой.

Форма арок определяется кривой направляющей и конфигурацией плана опор.

Клинчатая перемычка, клинчатка — распорная перемычка, внутренняя поверхность которой плоская. В XIX веке такая арка носила название «перемычки» (рис. 952).

Прямая арка — верхняя линия расположена перпендикулярно щекам (рис. 952).

Косая или скошенная — верхняя линия не перпендикулярна щекам, не горизонтальна (рис. 953).

Рис. 947. Этаблисмент, приступок, ступенчатый помост

Рис. 948. Тамбур

Рис. 949. Деревянная перемычка, перекладина

Рис. 950. Каменная перемычка, перекладина, архитрав

Рис. 951. Составные части распорной перемычки:

1 — пролет; 2 — плечо; 3 — замок, ключ, замковый камень; 4 — клинья, арочные клинья; 5 — начало арки; 6 — начальная линия, начальный шов; 7 — ось арки; 8 — пята; 9 — опоры, устои; 10 — щелыга, верхняя линия; 11 — ширина арки; 12 — толщина арки; 13 — высота, вынос, стрела, подъем; 14 — кривая направляющая арки, кривая образующая; 15 — наружная поверхность арки;  16 — внутренняя поверхность арки; 17 — сопрягающие линии, сопрягающие швы



Рассветная, сходящаяся, с просветом — арка при рассветных опорах (рис. 954).

Наклонная арка — верхняя линия расположена в вертикальной плоскости, перпендикулярной к плоскости щек, но не горизонтальна (рис. 955).

Полукруглая, полуциркульная, полная цилиндрическая — направляющая представляет собой половину окружности (рис. 956).

Возвышенная, подвышенная, поднятая — центр направляющей находится выше пят (рис. 957).

Сжатая, пониженная, сдавленная — кривая направляющая составляет от 1/2 до 1/4 окружности, центр ее расположен ниже пят (рис. 958).

Лучковая, плоская — за направляющую принимается дуга окружности (лучок), причем подъем арки меньше четвертной части пролета (рис. 959).

Коробовая, коромысловая, трехцентровая, эллиптическая обыкновенная — направляющая арки состоит из дуг различных радиусов, центры которых имеют разные координаты; часть эллипса, вытянутого по горизонтали (рис. 960). Коробовая повышенная, параболическая — часть .эллипса, вытянутого по вертикали (рис. 961).

Стрелка, стрелочная, стрельчатая арка, готическая — направляющая состоит из двух дуг окружности, пересекающихся под углом в вершине (рис. 962— 964).



Типы арок

Рис. 952. Клинчатая перемычка, клинчатка, перемычка

Рис. 953. Косая арки, скошенная арка

Рис. 954, Рассветная арка, сходящаяся, расширенная, с просветом

Рис. 955. Наклонная арка

Рис. 956. Арка полукруглая, полуциркульная, полная цилиндрическая

Рис. 957. Арка возвышенная, подвышенная, поднятая

Рис. 958. Арка сжатая, пониженная, сдавленная

Рис. 959. Арка лучковая, плоская

Рис. 960. Арка коробовая, коромысловая, трехцентровая, эллиптическая обыкновенная

Рис. 961. Арка коробовая повышенная, параболическая

Рис. 962. Арка стрелочная (стрельчатая)

Рис. 963. Арка стрелочная притуплённая, стрелочная сжатая

Рис. 964. Арка стрелочная поднятая, возвышенная, заостренная

Рис. 965. Арка мавританская, аравийская, подковная, овоидальная

Рис. 966. Стрелка подковная

Рис. 967. Перекатная арка

Рис. 968. Арка ползучая, косуля

Рис. 969. Арка наугольная, митровая, обыкновенная

Рис. 970. Арка митровая укороченная, трапециевидная

Рис. 971. Арка скобчатая, килевая, каблучковая

Рис. 972. Перегнутая, вогнутая арка

Рис. 973. Перегнутая, вогнутая арка

Рис. 974. Перегнутая, вогнутая

Рис. 975. Трехлопастная арка

Рис. 976. Пятилопастная арка

Рис. 977. Зигзагообразная, зубчатая арка

Рис. 978. Арка обратная, опрокинутая

Рис. 979. Арка подпорная, упорная, полуарка

Рис. 980. Арка сжатая, зеркальная, сдавленная, пониженная

Рис. 981. Арка разгрузочная, разгрузная

Рис. 982. Арки разгрузочные, разгрузные

Рис. 983. Арки разгрузочные, разгрузные



Стрелочная равносторонняя — направляющая состоит из двух дуг, хорды которых равны пролету (рис. 962).

Стрелочная притуплённая, стрелочная сжатая — хорды дуг меньше пролета (рис. 963).

Стрелочная поднятая, возвышенная, заостренная — хорды дуг больше пролета (рис. 964).

Мавританская, аравийская, подковная, овоидальная — (рис. 965) — направляющая составляет больше половины окружности.

Стрелка подковная — арка, совмещающая характер стрельчатой и мавританской арок (рис. 966).

Перекатная — арка, состоящая но ширине из двух неперевязанных арок (рис. 967).

Ползучая или косуля (рис. 968) — пяты которой находятся на разных уровнях.

Наугольная, митровая обыкновенная — направляющая, составленная из двух пересекающихся под углом прямых линий (рис. 969).

Митровая укороченная, трапециевидная — направляющая состоит из двух наклонных и одной горизонтальной линии, пересекающихся но тупым углом (рис. 970).

Скобчатая, килевидная, каблучковая — направляющая состоит из соединений двух каблучков или гуськов (рис. 971).

Перегнутая или вогнутая — направляющая состоит из двух опрокинутых кривых, соприкасающихся между собой (рис. 972). Может венчать стрельчатую (рис. 973), либо полуциркульную арку (рис. 974).

Лопастная — направляющая состоит из лопастей. Трехлопастная — из трех лопастей (рис. 975).

Пятилопастная — из пяти (рис. 976).

Зигзагообразная, зубчатая — направляющая зигзагообразна (рис. 977).

Обратная, опрокинутая — внутренняя поверхность находится вверху (рис. 978).

Подпорная, упорная арка, полуарка — арка — расположенная наклонно, принимающая распорные нагрузки подпираемых стен. От ползучей отличается тем, что начальный камень, примыкающий к подпираемой конструкции, является замковым (рис. 979).

Арка зеркальная, сжатая, сдавленная, пониженная — направляющей является горизонтальная линия с четвертькругами по сторонам (рис. 970).

Разгрузочная, разгрузная — устраивается для уменьшения статического давления вышележащего материала и перераспределения нагрузок (рис. 981 — 983).

Заполнение — часть проема, тем или иным образом изолирующее интерьер от внешнего пространства. В каменных домах коробка (колода) — элемент заполнения, в деревянных косяк — стеновая конструкция.

Виды заполнений окон: переплеты (с коробкой или без нее); решетки; ставни.

Дверные заполнения: полотнища с коробкой или без нее.



Коробки в каменных домах

Коробка (рама, колода, шленг, станок) — рама, крепящаяся к проему, предназначенная для заполнения переплетами, створками. По способу сопряжения с каменной стеной коробки разделяются на два типа:

закладные (коренные) устанавливаются до возведения простенков, обкладываются кирпичом, в результате чего коробка оказывается в закладном пазу (рис. 984);

прислонные (приставные) устанавливаются в проем после его выкладки к специально выложенному прислонному фальцу, в прислонную четверть (рис. 985). Коробки (колоды) могут быть одинарные (одиночные, общие) — единая коробка; и двойные (отдельные) — две отдельные коробки для внутренних и наружных переплетов.

В понятие щитовой коробки в каменных стенах входит также щитовая деревянная обкладка откосов проема. При двойных колодах она крепится к вертикальным брусьям коробок, при одинарных — к пробкам, заложенным в кладку.

Щитовая коробка может быть филенчатой (рис. 965), либо дощатой (рис. 966).

Коробка состоит из четырех брусьев.

Нижний брус — в дверях пороговый, в окнах подоконный (рис. 986.1).

Верхний брус — вершина, перекладина, поперечный брус, притолока, верхняя связь стоек (рис. 986.2).

Боковые брусья, стойки, вертикальные бруски, (петлевые брусья — при двустворных дверях) (рис. 986.3). В одностворных проемах — замковый и петлевой брусья.

Иногда коробка в свету разделяется на части. Горизонтальные разделяющие бруски, несущие фрамугу (рис. 987.1) называются импостами (ригелями), вертикальные (рис. 987.2), разделяющие створки — средниками.

Вкоробке выбираются четверти (фальцы) для установки переплетов, створок.

В окнах, а также остекленных наружных дверях различаются четверти для летних переплетов (рис. 988.1), 989.1) и четверти для зимних (рис. 988.2, 989.2). Промежуточная плоскость между четвертями называется заглушиной (рис. 988.3, 989.3). Наружный выступ коробки для переплетов (рис. 989.4), открывающихся в одну сторону, в который упираются летние рамы, называется губкой (свет рамы, фальц, гребень).

Вкоробке для подъемных, автономно-составных переплетов выбирается паз для движения каретки, и в верхней части — четверть для фрамуги. Коробка для цельно-составных подъемных переплетов ничем не отличается от обычной.

Поверхности бруса:

лицевой кант — ориентирован внутрь проема (рис. 988.5, 989.5);

тыльный кант — противолежащий лицевому, ориентирован к стене (рис. 988.6, 989.6);

боковой кант— сопряженный с лицевым и тыльным (рис. 988.7, 989.7).

Косяк (рама, колода) — коробка в деревянных рубленых наружных стенах, служит для скрепления венцов стены и для заполнения переплетами (рис. 990). Термин «косяк» может также принимать значения: 1) брус дверной или оконной рамы; 2) боковой брус коробки; 3) рассветный брус коробки, стесанный наискось но всей длине; 4) брус коробки, торцевые кромки которого стесаны частично или полностью «в ус»; 5) притолоки и откосы, если они выделены из одного куска дерева.

Рис. 984. Коробка закладная, коренная

Рис. 985. Коробка прислонная, приставная

Рис. 986. Элементы коробки:

1 — нижний брус, нижняя связь; 2 — верхний брус, вершник, перекладина, поперечный брус, притолока, верхняя связь; 3 — боковые стойки, боковые брусья, вертикальные бруски, петлевые брусья

Рис. 987. Элементы расчлененной коробки:

1 — импост, ригель; 2 — средник

Рис. 988. Сечение коробки с открыванием рам в разные стороны:

1 — четверть для летних переплетов (наружная четверть); 2 — четверть для зимних переплетов (внутренняя четверть) 3 — заглушина; 4 — губка, свет рамы, фальц, гребень; 5 —лицевой кант; 6 — тыльный кант; 7 — боковой кант

Рис. 989. Сечение коробки с открыванием рам в одну сторону:

1 — четверть для летних переплетов; 2 — четверть для зимних переплетов; 3 — заглушина; 4 — губка, свет рамы, фальц, гребень; 5 — лицевой кант; 6 — тыльный кант; 7 — боковой кант

Рис. 990. Сечение косяка:

1 — притворная плоскость наружной четверти; 2  — паз для гребня сруба; 3  — губки; 4 — ограничительная, упорная плоскость наружной четверти; 5 — прислонная калевка

Рис. 991. Элементы косяка:

1 — верхний косяк, верхний брусок, перекладина, вершник; 2, 3. стоячие косяки, вертикальные косяки, вертикальные бруски, боковые бруски, стояки, стойки; 4 — паз для гребня сруба; 5 — гребень сруба; 6 — губки косяка

Рис. 992. Нижняя часть четверть для летних переплетов оконного проема в деревянном доме:

1 — подушка, подоконная доска; 2 — вынос, выпуск косяка; 3 — четверть для обшивочного теса; 4 — подоконный кронштейн

Рис. 993. Сопрягающие конструкции косяка:

1 — вынос; выпуск наружный; 2 — четверть для обшивочного теса

Рис. 994. Конструкция косяка с внутренним выпуском:

1 — вынос, выпуск наружный; 2 — вынос, выпуск внутренний

Рис. 995. Сопрягающие конструкции косяка при стоечном устройстве степ:

1 — вынос, выпуск внутренний

Рис. 996. Сечение коробки:

1 — притворная плоскость наружной четверти; 2 — ограничительная, упорная плоскость наружной четверти; 3 — притворная калевка

Рис. 997. Рамочный наличник

Рис. 998. Трехсторонний наличник

Рис. 999. Элементы перспективного цельного наличника:

1 — дощатая часть; 2 — утолщенная часть, мысик. Большой профиль, мысиковый; 3 — Малый, световой профиль

Рис. 1000. Составной перспективный наличник

Рис. 1001. Наличник XVIII века с лекальным мысиком

Рис. 1002. Наличник второй половины XIX в. с лекальным мысиком

Рис. 1003.

Перспективный наличник с отживкой:

1 — отживка; 2 — большая кромка; 3 — малая кромка



Косяк состоит из трех элементов (рис. 991):

верхний косяк (верхний брусок, перекладина, вершник) (рис. 991.1), стоячие косяки (вертикальные косяки, вертикальные бруски, боковые бруски, стояки, стойки) (рис. 991.2), 991.3).

В нижней части оконного проема укладывается подушка (рис. 992.1)она же подоконная доска (в окнах). Пороговый брус в дверных косяках отсутствует. С тыльной стороны в стоячих косяках выбирается паз (рис. 990.2, 991.4) для гребня сруба (рис. 991.5). Элементы косяка, сжимающие гребень, называются губками (рис. 990.3, 991.6). С наружной стороны косяка, если дом предназначен под обшивку, делается выпуск (вынос) (рис. 993.1, 994.1, 992.2), в котором может выбираться четверть для обшивочного теса (рис. 992.3, 993.2). Небольшой выпуск может делаться и с внутренней стороны с расчетом на штукатурку (рис. 994.2, 995.1). Наружный подоконник, вынесенный за обшивку, поддерживается подоконными кронштейнами (рис. 992.4).

В интерьере верхний и стоячий косяки имеют рассвет, отчего коробка и носит название косяка (рис. 992—995). В оконном косяке имеется четверть для летних переплетов (рис. 991.7) и прислон для зимней рамы (рис. 991.8).

Плоскости четвертей, сопрягающиеся с наружными кромками контурных створных обвязок, называются притворными (рис. 990.1, 996.1). Плоскости, в которые упираются внутренние пласти контурных обвязок, называются ограничительными или упорными (рис. 990.4, 996.2). Прислон для зимней рамы (как в косяках, так и в коробках) может профилироваться обломом или на вершине и стояках — прислонной калевкой (рис. 990.5, 996.3). Подушка не профилируется прислонной калевкой.

Обшивка сопрягается с косяком либо в четверть (рис. 992.3), либо внахлест (рис. 993.2). Сопряжение обычно закрывается наличником.

Зазор усадочный (просвет, промежуток, пустота, запас, пролет): пространство, оставляемое в деревянных домах над проемами с расчетом на усадку стен (рис. 991.9).

Наличник (обкладка, рамка): декоративное лицевое обрамление проема.

Наружные наличники — на фасадах, внутренние — в интерьерах.

Наличник рамочный (рис. 997) — но периметру оконного проема, трехсторонний — сверху и по сторонам (рис. 998). Дверные наличники — только трехсторонние, оконные бывают обоих типов: при наличии подоконной доски — трехсторонний, без нее — рамочный.

Конструктивные типы: 1) накладные (обкладные), изготавливаются отдельно, затем прибиваются к коробке костыльковыми гвоздями; 2) цельные, монолитные выбираются в коробке и составляют с ней единый массив.

Три основных типа наличников по форме: перспективные (мысиковые); желобковые и дощатые.

Наиболее распространенные — перспективные. Отличительный признак — значительно утолщенная часть (мысик), отдаленная от проема (рис. 999—1002, 1003,1004).

Перспективные наличники могут быть цельными (из единой доски, рис. 999) и составными (мысик и доска изготавливаются отдельно, а затем сплачиваются на гвоздях или на клею, рис. 1000).

Составные части перспективных наличников: дощатая часть, тонкая (рис. 999.1), ближняя к проему; утолщенная часть, мысик (рис. 999.2), удаленная от проема.

В первой половине XIX в. мысик плоский (рис.999, 1003, 1004). В XVIII в. и во второй половине XIX в. чаще — лекальный (рис. 1001, 1002).

Малый профиль, световой (рис. 999.3) граничит с откосом. Может быть с отживкой (рис. 1003.1, 1004.1). Большой профиль, мысиковый (рис. 999.2).

Рис. 1004. Лотковый наличник с отживкой:

1 — отживка; 2 — тыльная поверхность, подошва

Рис. 1005. Желобковый наличник с прямоугольным желобом

Рис. 1006. Скошенный, косой, косящатый желоб

Рис. 1007. Желобковый наличник со световым профилем

Рис. 1008. Дощатый наличник

Рис. 1010. Дощатый наличник с малым профилем

Рис. 1011. Соединение элементов наличника «в ус»:

1 — петлевой зазор, петлевой отступ

Рис. 1012. Ромбовидный угловой элемент

Рис. 1013. Круглый угловой элемент

Рис. 1014. Конверт, бриллиант

Рис. 1015. Тумба, тумбочка

Рис. 1016. Архивольт полуциркульного окна с подоконником

Рис. 1017. Архивольт окна с полуциркульным завершением и импостом

Рис. 1018. Архивольт окна с полуциркульным верхом и подплечиком



Разновидности большого профиля:

выкружка, валик, каблук, ступенчатый профиль.

Разновидности малого профиля:

каблучок, четвертной вал, фаска, четверть, четвертной вал с выкружкой, выкружка.

Соответственно и кромки: большая (рис. 1003.2) и малая (рис. 1003.3).

Тыльная поверхность, подошва наличника (рис. 1004.2).

Желобковый наличник состоит из доски с продольно выбранным широким желобом (рис. 1005, 1006,1007). Желоб может быть прямоугольным (рис. 1005) и скошенным (косящатым) (рис. 1006). По сторонам желобка — полки. Может присутствовать световой профиль (рис. 1007.1).

Дощатый наличник — простой, прямоугольный в сечении (рис. 1038); косящатый (рис. 1009), частью скошенный, в виде большой. Простой обычно с малым профилем (рис. 1010).

Соединение линейных элементов наличника в углах:

1)  в ус (рис. 1011);

2)  декоративными угловыми элементами прямоугольной формы, которые профилируются нишками — ромбовидными (рис. 1012), круглыми (рис. 1013), овальными, либо конвертами (бриллиантами) (рис. 1014).

Внутренние наличники, как оконные (при наличии подоконных ниш), так и дверные, могут опираться на тумбу (тумбочку), утолщенную и схематизированную по профилю. Тумба — место сопряжения наличника и плинтуса (рис. 1015).

Соединение наличника с тумбой встык, в сковородень, в ласточкин хвост.

По сторонам наличника могут быть контрналичники.

Наличник полуциркульного окна называется архивольтом (рис. 1016). Архивольт может опираться на поясок или подоконную доску. Самостоятельное обрамление верха с полуциркульной или коробовой (но не лучковой) перемычкой также называется архивольтом. В этом случае архивольт может опираться на импост (рис. 1017.1) или подплечики (рис. 1018.1). Петлевой отступ, петлевой зазор — расстояние от наличника до четверти коробки для помещения в нем полушарнирных петель створок (рис. 1011.1).

Терминологический справочник 4 ОКНА

Любое окно притягивает взгляд, это всегда загадочная тайна, настроение, краса дома. Но и хлопот оно доставляет немало. Как же устраивали окна наши деды и прадеды?

Окно — устройство в стене для освещения интерьера естественным светом, визуальных связей между разделяемыми пространствами и для вентиляции. Некоторые функции могут быть ограничены или отсутствовать. Например, у окон второго яруса в двусветных залах, окнах под потолком в классных комнатах и ретирадах с матовыми или забеленными стеклами визуальные связи ограничены либо отсутствуют. В окнах с глухими переплетами и без форточек отсутствует вентиляционная функция.

Окна бывают простые и сложные.

Простое окно состоит из одного проема.

Типы простых окон (по форме).

В деревянных домах — окна косящатые, колодные, красные — с косяками и волоковые — в виде щели между венцами.

С подоконником на всю ширину проема; окна с непрямолинейным верхом, кружальные окна (коробовые, лучковые, трапециевидные, стрельчатые, митровые и т. д.).

Коробовые окна, в свою очередь, могут быть: полуциркульными со строгим полукругом; полуциркульными с повышенным центром; полуциркульными с пониженным центром; многоцентровыми.

Окна, лишенные подоконника, могут иметь форму многогранника (шестиугольные, восьмиугольные), круга (круглые, крутчатые) либо овала с вертикальной осью, с горизонтальной осью.

Сложное окно состоит из двух или более проемов, объединенных общей композицией и декоративными средствами. Простенки и надокония у сложных окон меньше, чем у простых.

Типы сложных окон: двойные (рис. 1019) (парные, флорентийские, в деревянных домах — пятиколодные). Двойное окно может внешне выглядеть, как один проем, но освещать разные помещения, будучи разделенными по вертикали средником (рис. 1020)или но горизонтали импостом (рис. 1021)— (бельэтаж и антресоли); тройные: а) три одинаковых проема (рис. 1022); б) итальянское (венецианское, палладиево, трехстанковое) состоят из среднего, главного, центрального окна и боковых полуокон (боковушек), которые разделяются каменными столбами (в каменных стенах) или деревянными стойками (главным образом, в деревянных стенах, иногда в каменных) (рис. 1023).

Окна двухъярусные в двусветных залах следует разделять на окна верхнего яруса (света) и окна нижнего яруса (света). Верхнему и нижнему оконным парадным ярусам обычно соответствуют окна антресольных и подантресольных комнат в жилой зоне (рис. 1024).

Двухъярусные окна не относятся к сложным.

Окна уличные — на уличном фасаде.

Окна дворовые — на дворовых фасадах.

Окна наружные — в наружных стенах.

Окна внутренние — в интерьерных стенах, обычно освещают темные помещения. Небольшие окошки в верхней части стен нельзя называть фрамугами, т. к. фрамуга — переплет, являющийся составной частью двери или окна.

Фонарь — обозначает три разных понятия:

1. Эркер (будка) — выступ в фасадной стене с трехсторонним остеклением.

2. Световой проем в перекрытии и кровле.

3. Бельведер со сплошным остеклением.

Ложные (фальшивые) окна, а также полуложные — имитация окон, предназначенная для сохранения композиционно-художественного замысла.

Фасадные ложные окна выкладываются в виде ниш, глубина которых соответствует глубине притолоки оконных проемов.

Дно ниши либо расписывается под переплеты, либо заполняется переплетом с остеклением идентичным переплетам данного яруса (ряда) окон. В деревянных домах окна имитируются набивкой наличников, иногда ставнями и остеклением.

Интерьерные ложные окна оформляются простыми нишами, заполняются переплетами с зеркальными стеклами, обозначаются росписью.

Полуложные окна: световой проем заполняет часть ниши ложного окна (рис. 1025).

Сопряженные с окном элементы стены:

· простенки, шафты, боковые столбы (рис. 1026.1);

· надоконье, надоконок, надоконная стенка (рис. 1026.2);

· подоконье (подоконок, подоконная стенка) (рис. 1026.3).

Рис. 1019, Окно двойное, парное, флорентийское

Рис. 1020. Двойное окно, разделенное по горизонтали

Puс. 1021. Двойное окно, разделенное по вертикали

Рис. 1022. Тройные окна. Три одинаковых проема

Рис. 1023. Тройные окна. Итальянское, венецианское, палладиево, трехстанковое окно

Рис. 1024. Окна двухъярусные, двусветные (на заднем плане)

Рис. 1025. Полуложное окно

Рис. 1026. Сопряженные с окном элементы стены:

1 — простенок, шафт, боковой столб; 2 — надоконье, надоконок, надоконная стенка; 3 — подоконье, подоконок, подоконная стенка; 4 — угловые простенки, угловые столбы

Рис. 1027. Амбразура окна с подоконной нишей

Рис. 1028. Зимние переплеты:

1 — верхняя фрамужная рама, фрамуга, верхушка, неподвижная обвязка; 2 — нижняя рама; 3, 4 — боковые рамы

Рис. 1029. Створные рамы, распашные

Рис. 1030. Подъемные составные переплеты:

1 — глухая рама, фрамуга; 2 — нижняя подъемная рама, нижний переплет, подъем, каретка

Рис. 1031. Цельно-составные распашные переплеты

Простенки — участки стены по сторонам от окна, бывают: междуоконные — между двумя соседними окнами; угловые — по углам здания (рис. 1026.4).

Подоконье — участок стены от подоконника до пола. На фасаде условно такой же участок стены вниз от наружного подоконника. Подоконье в интерьере в XVIII в. делали тоньше простенков, организуя подоконную нишу, которая вместе с вышележащим рассветным пространством называлась амбразурой (рис. 1027). Амбразура устраивалась для удобства подхода к окну и облегчения перемычки нижележащего окна.

Надоконье — участок стены от верхнего света до перекрытия. На фасаде — условно такое же расстояние от верха окна.

Надоконье включает в себя несущую конструкцию перекрытия проема. Чаще всего конструкция — арочная, распорная, определяет форму верха проема. Наиболее распространенная в конце XVIII— нач. XIX в. арка — лучковая; полуциркульная — свод, сводец, с прямым низом — перемычка.

Деревянное перекрытие проема — перекладина. Перекрытие из цельного камня — перекладина, архитрав.

Переплеты (оконницы, окончины, оконные переплеты, оконничные переплеты, оконные рамы, рамная обвязка) — представляют собой деревянную (металлическую) обвязку, заполненную светопроводным материалом, главным образом, стеклом.

Рама — неделимая часть переплетов.

Рамы переплетов могут быть глухими (закрепляются неподвижно) и подвижными; подвижные: створными и подъемными.

К глухим относятся зимние рамы, фрамуги, заполнения боковых полуокон итальянских окон, окон сеней, внутренних окон. Зимние рамы могут быть цельными и составными. В составных рамах две части: верхняя (рис. 1028.1) — фрамужная и нижняя (рис. 1028.2) либо две боковые (рис. 1028.3, 1028.4). Фрамуга (верхушка, неподвижная обвязка) — глухая рама в составе составных переплетов. Кренится в верхней части проема (верхняя фрамуга), реже в нижней (нижняя фрамуга).

Помимо переплетов в оконных проемах различались сплошные переплеты оранжерей, галерей, сеней, террас, бельведеров, фонарей в перекрытиях.

Створные рамы (распашные) (рис. 1029) называются створки, створы, половины, половинки, створные половинки. Створные рамы одностворные, двустворные, многостворные.

Переплеты могут состоять из одной рамы — простые, или из нескольких — составные.

Простые переплеты могут быть глухими или одностворными.

Составные переплеты могут иметь:

а) две или более глухих рам (глухие составные);

б) две или более подвижных рам (подвижные составные);

в) глухие и подвижные рамы (сложно-составные).

Подвижные рамы могут быть створными (створчатыми) и подъемными. Створные составные переплеты содержат в своем составе фрамугу и створки.

Составные переплеты делятся на автономно-составные и цельно-составные.

Автономно-составные — основной тип, состоят: из фрамуги и створок (рис. 1029) или подъема (рис. 1030). Каждая рама крепится к коробке отдельно.

Цельно-составные переплеты состоят из единой рамы на всю высоту проема, составляющей с фрамугой единую конструкцию. В нижней части рамы навешиваются створки (рис. 1031) или вставляется подъемный переплет (рис. 1032, 1033).

В холодных помещениях устанавливается один переплет (одинарный переплет). В отапливаемых вставлялась вторая зимняя рама. Такие устройства называются двойными переплетами.

Внутренние рамы могут быть не глухими, а створными, но для 1-й половины XIX в. это редкое явление.

Подъемно-составные переплеты состоят из верхней глухой рамы (рис. 1030.1) (фрамуги) и нижней подъемной (нижний переплет, подъем, каретка) (рис. 1030.2).

Форточка — небольшая рама, вставляемая в оконные переплеты для проветривания. Различают по устройству форточки вращающиеся створные (как створы на петлях) (рис. 1034), откидные (тоже на петлях (рис. 1035), сдвижные или форточки-каретки (по типу подъемных рам или волоковых ставен, на полозках (рис. 1036). Обвязка форточки называется рамкой, элементы рамки — бруски: верхний (рис. 1034.1), нижний (рис. 1034.2), боковые (рис. 1034.3).

Форточные притворы различают:

· форточки с гладким косым притвором (рис. 1037);

· с притвором в четверть (рис. 1038);

· с наплавом (рис. 1039).

Вместо форточек в переплеты створов могли вставляться трубки, трубочки, закрываемые пробками, они не получили широкого распространения.

Расстекловка — рисунок переплетов, их конструктивная схема.

Основные типы в 1-й половине XIX в.: восьмистекольные (рис. 1040), шестистекольные (рис. 1041), четырехстекольные (рис. 1044), двухстекольные (рис. 1045) —с равными ячейками. Пятистекольные переплеты (рис. 1042) — створки с горбыльками, фрамуга — чистая (рис. 1042.1). Трехстекольные переплеты — фрамуга и створки без горбыльков (рис. 1043). Цельные и зеркальные переплеты — по всей площади окна без членений (рис. 1046). Стекло кладется на замазку и закрепляется металлическими шпильками, иногда — раскладками (штапиками, профилированными рейками).

Деревянная часть рамы переплета называется обвязкой (вязкой). Обвязка состоит из контурной обвязки и горбыльков (рис. 1041.1). Контурная обвязка состоит из верхнего (рис. 1046.1), нижнего (рис. 1046.2), боковых брусков (рис. 1046.3), связанных в шип и на нагелях (деревянный гвоздь без шляпки, сколотень, втесневик). Боковые бруски створных рам: притворный (рис. 1043.2), петлевой (рис. 1043.3). Притворные бруски двустворчатых рам в закрытом состоянии образуют средник (рис. 1040.1).Широкий вертикальный горбылек фрамуги также называется средником — средник фрамуги (рис. 1040.2).Нижняя обвязка фрамуги — притворная (рис. 1040.3). Правая створка летних рам с наружной стороны имела нащельник (губки, планки, штаники, накладные реечки) (рис. 1046а). Коренной нащельник выбирается в массиве обвязочного бруска. Накладной — прибивается или приклеивается. Обычно нащельники профилируются калевкой — окалеванный нащельник.

С наружной стороны летних рам на нижних брусках створа фрамуги или каретки делали отливы (сливы) (рис. 1047.1, 1048.1). Коренной отлив составляет единый массив с обвязкой, приставной — пробивается или приклеивается; врезной — вставляется в специально выбранный и обвязке паз. С нижней стороны отлива для обеспечения стока воды выбирается продольная канавка (шпунт, желобок, дорожка, рис. 1047.2, 1048.2). Нижняя плоскость отлива между желобком и наружным краем называется слезником или капельником (рис. 1047.3, 1048.3).

Рис. 1032. Цельносоставные подъемные переплеты с опущенной кареткой

Рис. 1033. Цельносоставные подъемные переплеты с поднятой кареткой

Рис. 1034. Форточка створная, вращающаяся:

1 — верхний брусок; 2 — нижний брусок; 3 — боковые бруски

Рис. 1035. Откидная форточка

Рис. 1036. Сдвижная форточка, форточка на полозках, каретка

Рис. 1037. Обвязка форточки с гладким притвором

Рис. 1038. Обвязка форточки с притвором в четверть

Рис. 1039. Обвязка форточки с наплавом

Рис. 1040. Восьмистеколъные переплеты:

1 — створный средник; 2 — средник фрамуги; 3 — притворная обвязка фрамуги

Рис. 1041. Шестистекольные переплеты:

1 — горбылек; 2 — средние фрамуги

Рис. 1042. Пятистекольные переплеты:

1 — чистая фрамуга

Рис. 1043. Трехстекольные переплеты:

1 — чистая фрамуга; 2 — притворные брусок; 3 — петлевой брусок

Рис. 1044. Четырехстекольные переплеты

Рис. 1045. Двухстекольные переплеты

Рис. 1046. Цельные, зеркальные переплеты, чистая, простая рама:

1 — верхний брусок; 2 — нижний брусок; 3 — боковые бруски

Рис. 1046а. Сечение притворного вертикального средника:

1 — нащельник, губка, планка, штапик, накладная рейка

Рис. 1047. Нижний брусок летних рам:

1 — слив, отлив; 2 — желобок, дорожка, шпунт, продольная канавка; 3 — слезник, капельник

Рис. 1048. Горизонтальный средник створных летних переплетов:

1 — слив, отлив; 2 — желобок, дорожка, продольная канавка, шпунт; 3 — капельник, слезник; 4 — подушка стекольной четверти

Рис. 1049. Уплощенный четвертной вал в четвертях

Рис. 1050. Четвертной вал с одной четвертью

Рис. 1051. Четвертной вал без четвертей

Рис. 1052. Каблук

Рис. 1053. Фаски

Рис. 1054. Безкалевочпое ребро

Рис. 1055. Четверть

Горбыльки (горбыли, разделки) — бруски, членящие раму, в соответствии со схемой расстекловки (рис. 1041.1). Широкие горбыльки в средней части переплетов называются средниками (рис. 1041.2).С внутренней стороны обвязку профилировали; все ее элементы целиком (полная профилировка); или их часть (частичная профилировка); а в ряде случаев — на чердаках, в чуланах обвязку не профилировали (бескалевочные переплеты). Профилировка обвязки носит названия: калевка, отборка, профиль, облом, задорожник.

Основные наименования калевок, применявшихся в первой половине XIX в.

· уплощенный четвертной вал в четвертях (рис. 1049);

· четвертной вал с одной четвертью (рис. 1050);

· четвертной вал без четвертей (рис. 1051);

· каблук (рис. 1052);

· фаска (рис. 1053);

· бескалевочное ребро (рис. 1054);

· четверть (рис. 1055).

Притвор — соединение притворных брусков. Основной его тип — косой притвор с четвертью (скошенный фальц) (рис. 1046). Створки с фрамугой соединялись в прямой фальц с четвертью (рис. 1048). Впритворных фальцах между рамами делался зазор на окраску и разбухание рам от влаги. Обязательный элемент обвязки — четверть остекления (кромка, фальц, фальц стекольный, четверть) с наружной стороны. Плоскость четверти, на которую укладывается стекло, называется подушкой (рис. 1048.4).

Ставни, вставни, затворы различаются:

1) наружные но конструкции:

· щитовые;

· филенчатые;

по материалу:

· железные;

· деревянные;

2) внутренние по конструкции:

· щитовые, как правило на шпонках;

· филенчатые состоят; из обвязки, заполненной филенками плоскими или фигаррейными (со скосом по периметру);

· жалюзи: обвязка, лопасти.

По устройству ставни:

· приставные;

· створные, одностворные, двустворные и др. (на петлях);

· сдвижные;

· подъемные;

· свертывающиеся.

Зимой для стока конденсата с переплетов могли применяться веревочки.

Декор оконный

Различаются интерьерный и фасадный. На плоскости фасадов декорируют надокоиье, подоконье, простенки.

Декор надоконья. Надоконные украшения называются сандриками. Сандрики бывают трех основных типов: 1) простой карниз (рис. 1056, 1057); 2)карниз с парапетом (рис. 1058); 3) фронтоны (рис. 1059). Плоскость между проемом и сандриками называется фризом (рис. 1056.1, 1057.1, 1058.1, 1059.1). Внутренняя плоскость фронтона называется тимпаном (рис. 1059.2). Сандрик может опираться на консоли (рис. 1057.2) (кронштейны, крагшейны) и камешки (упрощенный вариант консоли) (рис. 1056.2).

Рис. 1056. Простой карниз с камешками:

1 — фриз; 2 — камешки

Рис. 1057. Простой карниз с кронштейнами:

1 — фриз; 2 — консоль, кронштейн, крагштейн

Рис. 1058. Карниз с парапетом:

1 — фриз

Рис. 1059. Карниз с фронтоном

1 — фриз; 2 — тимиан

Рис. 1060. Рельефно выявленная перемычка:

1 — замок; 2 — каменья; 3 — щеки каменьев

Рис. 1061. Автономная ниша

Рис. 1062. Совмещенная ниша

Рис. 1063. Нижняя часть оконного проема:

1 — полочка, подушка, постамент; 2 — камешки

Надоконье прямоугольных и лучковых окон может быть украшено рельефно выявленными замком (рис. 1060.1) или всей перемычкой (рис. 1060), расчлененной на отдельные элементы, называемые каменьями (рис. 1060.2). Кромка каменьев называется щекой (рис. 1060.3). Круглые полуциркульные окна и окна с полуциркульным завершением могут быть украшены элементами руста (квадрами ). Надоконья могут декорироваться нишами различной формы (прямоугольной, круглой, стрельчатой, коробовой). Ниши могут быть совмещенными (рис. 1061) с нишей окна, а могут быть автономными (рис. 1062). В надоконьях распространенным украшением были лепные детали.

Стороны окна могли декорировать наличниками, нишами, колонками или лопатками.

Декор подоконья. Подоконье декорируют нишами, балясниками, декоративными решетками, имитирующими ограждение балконов. Подоконный декор может венчаться подоконной плитой, профилированной криволинейным обломом или полочкой. Полочка (рис. 1063.1) (подушка, постамент) может поддерживаться двумя прямоугольными выступами (камешками) (рис. 1063.2).

Проемы могут обрамляться декоративными нишами.

Интерьерный декор оконных проемов. Надоконье в интерьерах может украшаться живописными средствами. Внутренняя подоконная плита и внутренний наличник профилируются.

Терминологический справочник 5 ДВЕРИ

Каких только нет дверей по их назначению и виду: парадные, фальшивые, одиночные, трёхстворные, анфиладные, решётчатые.

Дверь, двери:

1) Дверной проем, отверстие в стене. 2) Дверное заполнение. 3) Дверной проем с обрамлением, заполнением, отделкой и скобянкой.

Наружные двери отделяют интерьерные пространства от наружного. Различаются:

Входные — те, которые сообщаются с поверхностью земли.

Выходные двери сообщают внутренне пространство здания с открытыми изолированными площадками: балконами, открытыми галереями, террасами, бельведерами.

Двойными называются двери, полотнища которых расположены на расстоянии не более толщины стены (рис. 1063а). Двойные двери выполняют роль холодных сетей, т. е. являются промежуточным звеном между интерьером и наружным пространством. При наличии внутреннего тамбура, т. е. в случае, когда расстояние между дверьми превышает толщину стены, внешняя дверь называется наружной (рис. 948.1), а внутренняя — тамбурной (рис. 948.2). Портал: главный вход, главная наружная дверь здания, архитектурно оформленная.

Внутренние двери разделяют отдельные помещения.

1. Двери парадных помещений.

2. Двери жилых помещений.

3. Двери подсобных помещений: кухонь, кладовых, ретирад, буфетных, чердаков, брандмауэров.

Анфиладные двери — в анфиладе.

Анфилада — ряд смежных сообщающихся комнат, дверные проемы между которыми расположены на одной оси (рис. 1064). Анфилада может быть образована и дверьми, и арочными проемами, либо тем и другим одновременно. Минимальное число комнат в анфиладе — три. Анфилад в доме может быть две, три, четыре.

Боковая анфилада — вдоль бокового фасада.

Жилая анфилада — анфилада жилых комнат.

Городская анфилада — вдоль городского фасада.

Парадная анфилада — анфилада парадных комнат.

Парковая анфилада — вдоль паркового фасада.

Двери могут быть глухими или с глухой фрамугой, остекленными или со светлой фрамугой.

Составные части дверей:

1) Дверной проем (отверстие) с обрамлением;

2) Заполнение.

Рис. 1063а. Двойные двери

Рис. 1064. Анфилада

Рис. 1065. Десюдепорт над двустворной дверью

Рис. 1066. Сюппорт над двустворной дверью

Рис. 1067. Одностворные двери, один, одностворчатые, однопольные, одиночные

Рис. 1068. Полуторные двери, полуторапольные

Рис. 1069. Трехстворные двери

Рис. 1070. Четырехстворные двери

Pur. 1071. Двери с глухой фрамугой

Рис, 1072. Двери с светлой, световой фрамугой:

1 — стояк, вертикальный брусок, вертикальный брус, боковая обвязка; 2 — филенка верхняя; 3 — филенка нижняя

Рис. 1073. Элементы двустворной двери:

1 — петлевой стояк; 2 — притворный стояк; 3 — замковый стояк; 4 — пшингалетный стояк; 5 — верхний брусок, верхняя обвязка, верхний брус; 6 — верхний околозамковый средник; 7 — нижний околозамковый средник; 8 — венчающий средник; 9 — верхняя филенка; 10 — средняя филенка; 11 — нижняя филенка; 12 — венчающая филенка

Рис. 1074. Элементы одностворной двери:

1 — петлевой стояк; 2 — замковый стояк; 3 — верхний брусок, верхняя обвязка, верхний брус; 4 — нижний брусок, нижний брус, нижняя обвязка; 5 — верхний средник; 6 — нижний средник; 7 — верхняя филенка; 8 — средняя филенка; 9 — нижняя филенка

На петли двери навешиваются.

Двери ложные, фальшивые — не функциональны, выполняют декоративные функции, сообщая интерьерам композиционное равновесие и непрерывность форм. Полуложные двери используют пространство проема лишь частично.

Двери имитационные, маскировочные — реальные проемы, заполнение которых маскируются под иные элементы интерьера. Могут быть: зеркальными, шкафными, стеновыми, печными. Стеновые двери — плоские, отделаны так же, как и стена.

Десюдепорт — декоративное украшение над дверью. Может быть лепным либо живописным (расписным, рис. 1065). Живописные в технике «гризайль» могут имитировать лепнину. Живопись может принимать форму орнаментированных росписей, может быть сюжетной. Вместо стационарного, выполненного непосредственно на стене десюдепорта над дверью могут вешаться живописные полотна — картинный (станковый) десюдепорт.

Перечисленные десюдепорты декоративны. Встречаются функциональные десюдепорты, например, над дверями глубинной (альковной) стены, в спальне Кусковского дворца, через который освещается внутренняя лестница (десюдепорт-фрамуга, десюдепорт-решетка).

Сандрик — может быть применен как над окнами, так и над дверями, в основном наружными.

Сюппорт — интерьерный сандрик, десюдепорт, имеющий форму карниза (рис. 1066).

Створка, раствор, заполнение, полотно, притвор, полотнище, створ, створная половинка, полотенце, полотнище — заполнение, закрепляемое в дверном проеме.

Одностворные, одинакие, одностворчатые, однопольные, одиночные — заполнения с одной створкой (рис. 1067).

Ширина таких дверей менее 106 см.

Створчатые, створные, двухстворчатые, с створками, двупольные, двухстворные — заполнения с двумя одинаковыми по ширине створками (рис. 1065, 1066). Двустворными Д. могут быть, если их ширина превышает 106 см (1,5 аршина).

Створная половинка: ходячая створка, ходячая половинка, замочная створка; стоячая створка, стоячая половина, шпингалетная створка.

Полуторные, полуторапольные двери (рис. 1068).

Трехстворные (рис. 1069), четырехстворные двери (рис. 1070).

Однофасадные филенчатые полотнища — те, у которых фасады одинаковы.

Двухфасадные филенчатые — те, у которых есть различия в фасадах.

Двухфасадные полотнища:

1. наплавные, когда с одной стороны наплавная филенка, а с другой обычная, плоская или фигаррейная;

2. в конце XVIII в. были распространены двухфасадные парадные двери, которые имели детальные различия на разных фасадах. У таких дверей могут быть различные наличники. Отличия на полотнищах могут быть в калевках, в рисунке филенок и средников:

3. стеновые, мебельные, зеркальные;

4. ложные двери;

5. когда подножный плинтус только с одной стороны.

Дверные полотнища, в зависимости от примененного материала, могут быть:

1) деревянными, 2) железными, 3) смешанными, т. е. деревянными, обитыми листовым железом и 4) остекленными.

Деревянные полотнища по конструкции подразделяются на три большие группы: 1) филенчатые; 2) щитовые; 3) решетчатые.

Встречаются смешанные, промежуточные типы конструкций в наружных, тамбурных, стеновых дверях, которые с одного фасада могут быть филенчатыми, с другого — щитовыми. Остекленные двери: вместо верхней филенки — остекление.

Подразделяются двери на плотницкие и столярные. Филенчатые двери — столярные, щитовые и решетчатые — плотницкие.

Фрамуга в дверях — верхняя неподвижная створка.

Глухие фрамуги: в высоких дверях, когда необходимо соблюсти пропорции проема, а открывающиеся подвижные створки сделать легкими за счет уменьшения их высоты (рис. 1071).

Светлые, световые фрамуги. Когда дверь ведет в темное, не освещенное окнами помещение, для освещения его в дневное время. Чаще всего применяются в сенях, прихожих, коридорах, лестницах и др. внутренних помещениях (рис. 1072).

Филенчатые полотнища состоят из обвязки, заполненной филенками.

Обвязка, рама, вязка, обвяз: приспособление в виде каркасной рамы, связанной из отдельных элементов, в которой крепится заполнение (филенка, стекло).

Элементы обвязки двери:

стояк, вертикальный брусок, вертикальный брус, боковая обвязка (рис. 1072.1). На одностворных дверях вертикальные обвязки: петлевой стояк (рис. 1074.1), замковый стояк (рис. 1074.2), па двуствориых: петлевой стояк

(рис. 1073.1), притворный стояк (рис. 1073.2), замковый стояк (рис. 1073.3), шпингалетный стояк (рис. 1073.4).

Верхний брусок, верхняя обвязка, верхний брус (рис. 1073.5, 1074.3).

Нижний брусок, нижний брус, нижняя обвязка (рис. 1073.6, 1074.4).

Средник. Чаще средники горизонтальные, реже вертикальные. Горизонтальных средников может быть один, два, три и больше. Полотнища соответственно называются односредниковыми, двусредниковыми, трехсредниковыми...

Околозамковых средников может быть два: верхний (рис. 1073.6, 1074.5) и нижний (рис. 1073.7, 1074.6). При накладных замках верхний называется замочным, замковым. При высоте двери более 2,5 м в верхней части полотнища вводится венчающий средник (рис. 1073.8).

Части обвязочного бруска при филенчатой конструкции створки:

1) наружная кромка (притворная) (рис. 1075.1);

2) внутренняя кромка (калевочная) с калевкой или без нее (рис. 1075.2);

3) филенчатый паз между калевочными кромками (губками) (рис. 1075.3);

4) наружная пласть (со стороны открывания) (рис. 1075.4);

5) внутренняя, притворная пласть со стороны упора (рис. 1075.5).

У горизонтальных средников —кромка верхняя (рис. 1076.1) инижняя (рис. 1076.2). Наружная притворная кромка стоечных элементов обвязки может быть петлевой (в нее крепятся петли) или замковой, в зависимости от наименования стойки.

Сходящиеся кромки створок двустворчатой двери называются притвором (притворным узлом). Притворная кромка — наружная, внешняя кромка притворной обвязки. Типы внешнего вида притвора: без нащельника (рис. 1077, 1078), с нащельником (рис. 1079), с маскировочной отборкой (рис. 1080).

Разновидность притворных кромок: гладкая (рис.1079), как правило, с нащельником, четвертная — равносторонняя (при наружных приборах, рис. 1077) и неравносторонняя (при врезных приборах, рис. 1078).

Рейка, закрывающая щель притвора, называется нащельником, планкой, штапиком. Предназначена для предотвращения продувания (рис. 1079).Калевка нащельника.

Филенка, филенга, щит (рис. 1081 —1093): щиток из досок, фанеры или другого материала, являющийся заполнением в обвязочном каркасе.

Филенка верхняя (рис. 1073.9, 1074.7), средняя (рис. 1073.10, 1074.8),нижняя (рис.1073.11, 1074.9), венчающая филенка (рис. 1073.12).

Филенки тоньше обвязки:

· фигаррейная (со скосом) (рис. 1081, 1082);

· плоская (рис. 1083). Филенки толщиной с обвязку:

· наплавная, декорируется четвертным валом (рис. 1085) и фаской (рис. 1086);

· щитовая (рис. 1087).

Рис. 1075. Контурная обвязка:

1 — наружная кромка, притворная; 2 — внутренняя кромка, калевочная; 3 — филеночный паз; 4 — наружная пласть; 5 — внутренняя пласть

Рис. 1076. Средниковая обвязка:

1 — верхняя кромка; 2 — нижняя кромка

Рис. 1077. Притворная кромка четвертная равносторонняя

Рис. 1078. Притворная кромка четвертная неравносторонняя

Рис. 1079. Притворная кромка гладкая с пащелышком

Рис. 1080. Притворная кромка четвертная равносторонняя с маскировочной отборкой

Рис. 1081. Филенка фигаррейпая, со скосом, с фигаррейной полкой, фигаррейным наплавом

Вис. 1082. Филенка фигаррейная без фигаррейной полки

Рис. 1083. Плоская филенка

Рис. 1084. Плоскофигаррейная филенка

Рис. 1085. Филенка наплавная, декорированная четвертным валом

Рис. 1086, Филенка наплавная, декорированная фаской

Рис. 1087. Филенка щитовая

Рис. 1088. Филенки, декорированные фигаррейной калевкой, фигаррейным обломом

Нередки варианты плоско-фигаррейной филенки — на одном фасаде полотнища — плоская, на другом — фигаррейная (рис. 1084). Филенки при одном среднике — верхняя (рис. 1072.2) и нижняя (рис. 1072.3). При двух околозамковых средниках — средниковая (рис. 1073.10, 1074.8) (замковая) филенка. При высоте двери более 2,5 м — венчающая филенка (рис. 1073.12).

Гофры, ложки, каннелюры: поверхность дерева, обработанная в виде ряда параллельных складок.

Гофры на дверной столярке применяются в филенках и образуют в продольном сечении волнистую линию.

Гофрированная филенка может быть в виде накладной доски введена в нишу, образованную обвязками и плоской филенкой (рис. 1092). Гофры могут быть выбраны в массиве филенки (XVIIIв.) (рис. 1093).

Фигаррейная филенка в первой половине XIX века в большинстве случаев имела наплав, образованный полкой, в месте сопряжения скошенной и прямой плоскостей (фигаррейный наплав, фигаррейная полка (рис. 1081)). В XVIIIи во второй половине XIX в. вместо полки место сопряжения профилировали фигаррейной калевкой, фигаррейным обломом (рис. 1088). Филенка могла быть окалевана двойным фигаррейным обломом. Как фигаррейная, так и плоская филенки могут декорировать посредством декоративной ниши (рис. 1089), либо декоративного наплава (рис. 1090). Ниша по периметру может окалевываться профилем декоративной ниши (рис. 1091).

Плинтус, накладка, база, брусок, подножный брусок, галтель: планка, дощечка, брусок, укрепленный вдоль нижней обвязки двери (рис. 1094—1096).

Плинтусы венчаются обломной профилировкой (калевка, гуртик, венчающая калевка плинтуса). Различают боковой (рис. 1094.1) и лицевой (рис. 1094.2) профили плинтуса. В средней части плинтуса (по высоте) может быть уступ (рис. 1095.1),который в отдельных случаях заменяется калевкой (средняя калевка плинтуса) (рис. 1096.1).

Калевка (отборка, облом обвязки). 1) Профиль, отобранный на ребрах внутренних кромок обвязок (рис. 1097—1114). 2) Специальный рубанок для отбирания калевок, отборник. Калевать — отбирать калевку.

Отживка — составная часть обвязочной калевки, полка, выступающая из пластевой плоскости обвязки (рис. 1098, 1100). В XVIII веке применялисьотживки с выкружкой (рис. 1105), в XIX в. их сменили скошенные отживки.

В фасадной композиции дверного полотнища отживка может обходить по периметру вдоль калевки (автономная отживка) или объединять все элементы единой рамой (непрерывная отживка).

Простая калевкав первой половине XIX в. применялась следующих основных типов:

· каблук (рис. 1097,1098);

· выкружка с четвертью (рис. 1099, 1100);

· четвертной вал.

Рис. 1089. Филенка с декоративной нишей

Рис. 1090. Филенка с декоративным наплавом

Рис. 1091. Филенка с профилированной нишей

Рис. 1092. Гофрированная филенка накладная

Рис. 1093. Гофрированный массив фигаррейной филенки

Рис. 1094. Плинтус простой:

1 — боковой профиль; 2 — лицевой профиль

Рис. 1095. Плинтус с простым уступом:

1 — уступ

Рис. 1096. Плинтус с профилированным уступом:

2 — средняя калевка плинтуса

Рис. 1097. Каблук

Рис. 1098. Каблук с отживкой

Рис. 1099. Выкружка с четвертью

Рис. 1100. Выкружка с отживкой

Рис. 1101. Четвертной вал

Рис. 1102. Каблук с трехчетвертным валом

Рис. 1103. Каблук с полувалом

Рис. 1104. Каблук с полувалом

Рис. 1105. Каблук с четвертным валом

Рис. 1106. Четвертной вал с выкружкой

Рис. 1107. Каблук с полувалом и выкружкой

Рис. 1108. Тройной каблук

Рис. 1109. Бескалевочная кромка

Рис. 1110. Отживка бескалевочная

Рис. 1111. Четверть с отживкой

Рис. 1112. Двойная четверть

Рис. 1113. Калевка остекления каблук

Рис. 1114. Калевка остекления четвертной вал

Четвертной вал применялся в основном при нижних филенках остекленных дверей, но мог быть и на обычных филенчатых дверях (рис. 1101).

Составные многообломные калевки обвязки.

Двухобломные калевки:

1) каблук с трехчетвертным валом (рис. 1102);

2) каблук с полувалом (рис. 1103, 1104);

3) каблук с четвертным валом (рис. 1105);

4) четвертной вал с выкружкой (рис. 1106). Трехобломные калевки:

1) каблук с полувалом и выкружкой (рис. 1107);

2) тройной каблук (рис. 1108).

Прямолинейные калевки:

1) бескалевочная кромка (рис. 1109);

2) отживка бескалевочная (рис. 1100).

3) четверть с отживкой (рис. 1101);

4) двойная четверть (рис. 1102).

Калевки бывали коренными и окладными. Окладные часто применялись в фанерованных дверях, и тогда материал окладной калевки (штапика) соответствует материалу шпона.

Рельефные, прорезные калевки также обязательно окладные.

Калевки остекления: каблук (рис. 1113); четвертной вал (рис. 1114).

Щитовая дверь — плоское полотнище, изготовленное из досок или брусков одинаковой толщины.

Три тина щитовых дверей: 1) на шпонках; 2) в наконечник, с наконечником, с фундаментом, с нагродником; 3) в раму.

Соединение отдельных досок в щите продольными кромками осуществляется встык, в четверть, в шпунт (гребень), в рейку, в потайной шин.

Полотнища первого типа могут быть с параллельными (рис. 1115)и непараллельными шпонками (рис. 1116).

Шпонка — трапециевидная в поперечном сечении (сковородень) крепежная деталь, предотвращает движение и рассоединение связанных ею в щит досок. Три типа шпонок: 1) обычная или полная (рис. 1117); 2) с наплавом (наплавная) (рис.1118); 3) скрытая, потайная, маскировочная — заподлицо с поверхностью плотнища (рис. 1119).

Торцевые скосы у полной шпонки делают у торцов. Различают прямые (рис. 1117.1)и дуговые скосы (рис. 1117.2). Продольные фаски отбирают на лицевых ребрах (рис. 1117.3).

Рис. 1115. Щитовое полотнище с параллельными шпонками

Рис. 1116. Щитовое полотнище с непараллельными шпонками

Рис. 1117. Элементы шпонок. Шпонка обычная, полная:

1 — прямой торцевой скос; 2 — дуговой торцевой скос; 3 — продольная фаска

Рис. 1118. Шпонка с наплавом, наплавная шпонка

Рис. 1119. Маскировочная шпонка

Рис. 1120. Нагродпый шпунт

Рис. 1121. Дверь в наконечник, с наконечником, с фундаментом, с нагродником наружная:

1 — наконечник, фундамент, нагродник

Рис. 1122. Дверь в наконечник, с наконечником, с фундаментом, с нагродником наружная:

1 — наконечник, фундамент, нагродник

Рис. 1123. Плотницкая дверь в раму:

I — обвязочные бруски; 2 — средник горизонтальный; 3 — заполнение

Рис. 1124. Решетчатые двери:

1 — контурные обвязочные бруски; 2 — средник вертикальный; 3 — средник горизонтальный

Сковородневый шпунт для шпонки называется нагродным шпунтом (рис. 1120).

Плотницкие двери в наконечник: в торцевых кромках щитов отбирается гребень, а в наконечнике паз, затем их соединяют (рис. 1121, 1122).

Наконечник, фундамент, нагродник — поперечная обвязочная доска в верхней и нижней частях щитовой двери, крепежная деталь, сплачивающая щит створки (рис. 1121.1, 1122.1).

Когда щит состоит из обвязок и заполнений и все полотнище представляет собой плоский щит, такая конструкция называется в раму. Такие двери могут иметь обвязки (рис. 1123.1), средники (рис. 1123.2),как горизонтальные, так и вертикальные и заполнения (рис. 1123.3).

Полотнище щитовой конструкции может обшиваться для предотвращения промерзания планками (клепками) по диагонали (в елку).

Решетчатые двери состоят из контурных обвязочных брусков (рис. 1124.1), средников вертикальных (рис. 1124.2), средников горизонтальных (рис. 1124.3).

Терминологический справочник 6

ОКОННИЦЫ СЛЮДЯНЫЕ

Слюдяное полотно состоит из слюдяных пластин, скрепляемых двойными железными полосами.

Слюдяная оконница — оконное заполнение, светопроводным материалом которого является слюда. Слюдяные оконницы могут монтироваться в проеме с помощью колоды (колодное заполнение), либо без нее (бесколодное заполнение). Бесколодное заполнение в каменном доме может быть навесным (на петлях и подпятниках, крюках), вмонтированных в кладку) и глухим — рама посажена в проем на растворе.

Термин колода имеет два значения: 1) обвязка, в которую вставляется оконница и 2) элемент обвязки, брус. В нервом значении называется также станком. Колодный (в каменных домах) и косяковый (в деревянных) монтаж также может быть глухим (рама вставлена в четверть), либо навесным (на петлях). Колоды и косяки могли члениться средниками на отдельные части, в которые вставлялись оконницы. В зависимости от количества членений окна могли быть пятиколодными (рис. 1125), шести — (рис. 1126), семи (рис. 1127), восьмиколодными. Колода (косяк) с одной оконничной рамой называется одинарной, с двумя рамами — двойной.

Наружный переплет в двойной колоде, обычно, створный, навесной называется летним, внутренний — зимним, либо затвором, ставнем, вставней (рис. 1128),на зиму он вставлялся в проем, на лето вынимался. Вставная оконница (внутренняя либо наружная) могла называться прибойной и прибиваться к коробке. Внутренние вставни представляли собой деревянные щиты на шпонках, обитые с интерьерной стороны цветным сукном и с небольшим световым отверстием, заполненным слюдяным полотном.

Переплеты могут быть глухими, створными и подъемными. Глухие состоят из одной рамы (однорамные), подъемные — из двух (двухрамные), створные — могут быть однорамные, двух-, трех-, четырехрамные.

Рис. 1125. Окно пятиколодпое

Рис. 1126. Окно шестиколодное

Рис. 1127. Окно семиколодное

Рис. 1128. Зимний переплет, затвор, ставень, вставил

Рис. 1129.

Летний наружный переплет:

1 — обвязка деревянная; 2 — слюдяное полотно; 3 — пруты, прутья

Рис. 1130.

Оконница слюдяная косящатая:

1. обвязка деревянная; 2 — слюдяное полотно; 3 — контурная полоса; 4 — рядовая полоса

Рис. 1131. Шип прямой в разобранном виде

Рис. 1132. Шип прямой собранный

Рис. 1133. Шип сковородень

Рис. 1134. Шип клинчатый (клиновидный)

Оконничная рама конструктивно состоит из двух элементов: деревянная (рис. 1129.1, 1130.1) или металлическая обвязка и слюдяное полотно (рис. 1129.2, 1130.2). Для придания слюдяному полотну жесткости в конструктивную схему рамы вводились пруты (рис. 1129.3)или прутья — металлические или деревянные стержни.

Обвязка состоит из отдельных брусков, связанных в единую раму.

Соединение элементов обвязки — шиповое. Шипы — трех основных типов — прямой (рис. 1131, 1132), сковородень (рис. 1133), клинчатый (рис. 1134), (клиновидный). Нагеля (деревянные гвозди ) в шипах употребляли следующих типов: клин квадратный (рис. 1135.1) прямоугольный (рис. 1135.2)и цилиндрический (рис. 1135.3).

Внутренние ребра обвязки профилируются калевкой, задорожником (рис. 1136).Одной из наиболее распространенных разновидностей профиля является фаска (рис. 1137). Бескалевочное ребро — отсутствие калевки (рис. 1138).

Соединение слюдяного полотна с обвязкой — трех типов: в паз (рис. 1136), в четверть (рис. 1137), внакладку (рис. 1138).

Металлические приборы подразделяются на навесные, крепежные и запорные. К навесным относятся петли, крепежным — наугольники (рис. 1139), которые скрепляют шиповые соединения по углам обвязки, к запорным — крючки, задвижки, пробои. Весьма широко были распространены петли — наугольники (рис. 1140),совмещающие функции двух типов приборов.

Слюдяное полотно состоит из слюдяных пластин, скрепляемых двойными железными полосами.

Наиболее распространенные типы рисунка слюдяного полотна: косящатые (рис. 1130), кольчужные (рис. 1141), решетчатые, прямоугольные (рис. 1142), кубчатые (купчатые, кубоватые) (рис. 1143), радиально-круговые.

Слюда, прозрачный слоистый минерал, носил также названия: мусковит, тальк, прозрачный камень, хрустальный камень.

Различаются слюда белая и слюда красноватая, существовали и другие цветовые оттенки. По габаритам и сортаменту различали слюду головную (лучшая, добрая), среднюю и мелкую. Каждая отдельная слюдяная пластинка, скрепленная по периметру полосами, называется ячейкой, листком, листочком (рис. 1144.1).

Рис. 1135. Нагеля:

1 — нагель клин квадратный; 2 — нагель клин прямоугольный; 3 — нагель круглый

Рис. 1136. Соединение обвязки и слюдяного полотна в паз. Ребра обработаны калевкой

Рис. 1137. Соединение в четверть, ребро обработано фаской

Рис. 1138. Соединение внакладку. Ребро бескалевочное

Рис. 1139. Наугольник

Рис. 1140. Петля-наугольник

Рис. 1141. Оконница кольчужная

Рис. 1142. Оконница прямоугольная

Рис. 1143. Оконница кубчатая, купчатая, кубоватая

Рис. 1144. Фрагмент слюдяного полотна:

1 — ячейка, листок, листочек; 2 — полоса плоская

Рис. 1145. Полоса уголком, уголок

Рис. 1146. Полоса округленная, дуговая, желобковая

Рис. 1147. Фигурная контурная полоса

Рис. 1148. Простая форма наращивания, прямая:

1 — гвоздь носковый

Рис. 1149. Форма наращивания стрелка

Рис. 1150. Форма наращивания дуга

Рис. 1151. Форма наращивания трапеция, усеченная стрелка

Рис. 1152. Конец отростка простой, прямой

Рис. 1153. Отростки:

1 — стрелка усеченная, трапеция; 2 — стрелка дуговая

Рис. 1154. Плавающий отросток стрелка

Рис. 1155. Треугольные жестяные скрепки

Рис. 1156. Репейки большие:

1 — репейка литая оловянная, ажурная, орленая; 2 — репейка литая, оловянная, ажурная, огурцовая; 3 — репейка жестяная, кованая, глухая, восьмиугольная

Рис. 1157. Репейки:

1 — репейка литая оловянная, глухая среднемасштабная; 2 — репейка литая оловянная, глухая, мелкомасштабная

Вместо полос для скрепления слюды иногда применяласъ провощенная суровая нить. Оконницы такой конструкции называются щитухами.

Друг с другом слюдяные пластины сопрягаются внахлест (рис. 1144). Полосы изготавливали из черного, либо из белого (луженого) железа. Полосы но периметру слюдяного полотна называются контурными (рис. 1130.3), остальные полосы — рядовые (рис. 1130.4). В сечении рядовые полосы могут быть плоскими (рис. 1144.2), уголком (рис. 1145)(уголок) и скругленными (рис. 1146) (дуговыми, желобковыми). Контурные полосы могут быть линейными (рис. 1137, 1138),либо фигурными (рис. 1147). Формы наращивания полос: прямые (рис. 1148)или простые, стрелки (рис. 1149), дуги (рис. 1150), трапеции (рис. 1151)или усеченные стрелки. При употреблении некондиционной слюды на трещины накладывали полосовые хвосты, отростки. Концы отростков также могли быть простыми (рис. 1152), (прямыми), стрелками (рис. 1154), стрелками усеченными (рис. 1153.1), (трапециями), дуговыми (рис. 1153.2).

Отростки, закрывающие щель в средней части ячейки и не сопрягающиеся с рядовыми полосами, называются плавающими (рис. 1154).

Гвозди, скрепляющие двойные полосы, называются носковыми (рис. 1148.1). Помимо носковых гвоздей полосы могут скрепляться заклепками (стержни, расплющенные с двух концов), либо треугольными скрепками, изготовленными из тонкой жести или непосредственно из полосового материала (рис. 1155).

Репейка, репей — декоративная деталь оконницы, закрепляемая в соответствии с композиционным замыслом на пересечении полос. По габаритам различаются большие, крупномасштабные (22—30 мм, рис. 1156), средние, средне-масштабные (12—14 мм, рис. 1157.1)и малые, мелкомасштабные (до 10 мм, рис. 1157.2).

По технологии — литые (рис. 1156.1, 1156.2, 1157.1, 1157.2), оловянные и кованые (рис. 1156.3)(жестяные). Могут быть ажурными (рис. 1156.1, 1156.2) (большие литые), либо глухими (малые литые) (рис. 1157.1, 1157.2),либо большие кованые (рис. 1156.3). Ажурные репьи обычно бывают орленые (рис. 1156.1), либо огурцы (рис. 1156.2).

Терминологический справочник 7

ОТОПИТЕЛЬНЫЕ ПРИБОРЫ

Новое, как правило, это почти всегда хорошо забытое старое. Далее говорится о том, какие и как устраивали печи наши «дедичи» и «отчичи».



Основные типы приборов по принципу действия.

Жаровня — емкость, наполняемая жаром, горячими, но прогоревшими углями, которые обогревают воздух. Жаровни применялись, чаще для локального обогрева, отношение современников к ним весьма сдержанное, т. к. они портят воздух в интерьере.

Камин — отражательная печь, обогревает воздух непосредственно разводимым огнем. Хорошо очищает воздух (лучше всех остальных отопительных приборов), но не экономичен.

Печи — приборы, в которых топливо сгорает в изолированном от интерьера пространстве и отдает тепло через обогреваемую изнутри оболочку.

Бытовые печи по функции подразделяются на кухонные (хозяйственные, для приготовления пищи) и комнатные — для отопления.

Кухонные посредством чугунной плиты передают тепло нагреваемым предметам (кастрюлям, чугункам, сковородкам и пр.).

Печи комнатные подразделяются на:

1. печи высокой теплоемкости, голландские, материал облицовки — керамика (кирпич, изразцы); тепло интерьерному пространству отдают медленно, топятся один раз в сутки;

2. печи низкой теплоемкости, материал — чугун, железо, нагреваются сразу же после разведения огня, но так же быстро остывают. Интерьерное пространство обогревают только во время топки.

3. печи средней теплоемкости, полуметаллические, сложены из кирпича и из металлов.

Разновидность полуметаллических печей:

Утермарковская, цилиндрической формы, из кирпича, с металлическим кожухом и с насадкой (см); шведская печь — с большим горнилом, как у камина, с дверцами во всю ширину горнила.

Калорифер — отдельная печь, устраиваемая в особом помещении, чаще всего в подвале. Тепло от этой печи распространяется по всему дому теплопроводами. Три основных вида калориферов:

1) воздушные (духовые, пневматические);

2) паровые;

3) водяные.

Наиболее древние из них — воздушные (рис. 1158).Нагреваемый в подвальной печи воздух самотеком поднимается в комнаты по специальным каналам, теплопроводам, проложенным в стенах. Недостатки духовых калориферов: отсутствие естественной вентиляции, интенсивная запыляемость, дурной запах от нагреваемого чугуна. Если в чугунном котле или закраинах образовались трещины, в комнаты поднимается дым.

Духовая калориферная печь может быть повышенной или, наоборот, низкой теплоемкости. В первом случае с тепловой камерой граничат дымовые обороты, во втором — чугунный сферический котел или короб (рис. 1158.1).Тепловая камера (рис. 1158.2) должна быть герметично изолирована от топки (рис. 1158.3)и дымопроводов (рис. 1158.4). Холодный воздух поступает в тепловую камеру из поддувала (рис. 1158.5)и затем, нагреваясь, по духовым оборотам или духовым (теплопроводным) трубам (рис. 1158.6)поднимается к душникам (рис. 1158.7), которые по желанию, открываясь и закрываясь, могут регулировать поступление тепла.

Рис. 1158. Духовая, воздушная, пневматическая калориферная печь в разрезе:

1— котел, короб; 2 — тепловая камера: 3 — тонка; 4 — дымопровод; 5 — поддувало; 6 — духовая, теплопроводная труба; 7 — душник

Рис. 1159. Затопочный узел. Прямоугольная средистенная, средизальная печь:

1 — стеновое зеркало; 2 — разделки

Рис. 1160. Затопочный узел. Прямоугольная угловая печь:

1 — стеновое зеркало; 2 — разделки

Наиболее распространенными в России первой половины ХIХв. были печи русские (кухонные) и печи голландские (комнатные) большой теплоемкости.

Голландские печи могут быть автономными, т. е. отстоять от стены на определенном расстоянии. Чаще всего делали затопочные узлы, т. е. одна печь имела зеркала в разных комнатах, которыми и обогревала их. В этом случае печь примыкает к стенам. Голландские печи могут быть объемными и стеновыми.

Объемные по форме плана могут быть:

прямоугольные средистенные (рис. 1159), прямоугольные угловые (рис. 1160);

угловые, угольные, диагональные, наугольником, которые, в свою очередь могут быть дуговыми (рис. 1161)в плане или прямыми: прямые — с нишей (рис. 1163)и с наплавом (рис. 1164).

Стеновые печи, заподлицо со стеной (рис. 1159.1 —1161.1),не выявлены объемно в интерьере, стеновое зеркало — изразчатое, сложено из поливных, либо неполивных изразцов, окрашенных в цвет стены (неполивное зеркало).



Отделка голландских печей

Металлические печи, одетые в железный кожух, окрашиваются черной краской.

Отделка изразцами — изразцовые, изразчатые, израсчатые печи.

Кирпичные зеркала могли обмазываться глиной, а затем белиться.

Штучные печи — облицованные искусственным мрамором.

Оштукатуренные печи — могли украшаться лепниной.

Объемные печи, как и стеновые, могли облицовываться неполивными изразцами и окрашиваться в цвет стен — окрашенные печи.

Рис. 1161. Затопочиый узел. Диагональная угловая, угольная, наугольником печь дуговая:

1 — стеновое зеркало; 2 — разделки

Рис. 1162. Затопочный узел. Диагональная печь прямая с наплавом:

1 — стеновое зеркало; 2 — разделки

Рис. 1163. Затопочный узел. Диагональная печь прямая с нишей:

1 — стеновое зеркало; 2 — разделки

Рис. 1164. Печь с изразцами, расположенными вразбежку:

1 — лицевое, главное зеркало; 2 — боковое зеркало

Рис. 1165. Печь с изразцами, расположенными линейно:

1 — карниз; 2 — цоколь; 3 — каминная полка, полка; 4 — контурная рама

Рис. 1166. Камин, объемный, под колпаком

Рис. 1167. Камин стеновой в сечении:

1— топка; 2 — отверстие; 3 — дымовая труба; 4 — воздухопроводящий канал, продушина

Рис. 1168. Камин стеновой:

1 — полка каминная

Рис. 1169. Столбы, перекрытые сводом или арками (основание для печи)

Рис. 1170. Угловой свод, тромп

Рис. 1171. Печь с опорой на степу

Рис. 1172. Топка, горнило, жаровая туша:

1— под глухой, нижняя поверхность, низ топки, горизонт горнила; 2 — верхняя поверхность, свод топки; 3 — боковая стенка; 4 — задняя стенка; 5 — топочное отверстие, комфорка; 6 — заплечик; 7 — поддувало, поддувальное отверстие; 8 — устье, хайло; 9 — дверца топочная

Зеркало — поверхность, фасад печи, зеркала различаются лицевые главные (рис. 1164.1)и боковые (рис. 1164.2). По странам света: северное, восточное, южное, западное.

Зеркала печей могут декорироваться карнизом (рис. 1165.1), цоколем (рис. 1165.2), полкой, «каминной» полкой (рис. 1165.3), контурной рамой (рис. 1165.4).

Камин или камелек — весьма распространенный в России XIX в. отопительный прибор. Устраивались камины в интерьерах жилых домов, чаще в кабинетах, реже в гостиных, в подражание интерьерам западноевропейских стран, обладающих теплым, влажным и мягким климатом.

В русском климате камины экономически нецелесообразны, обогревают во время горения пространство 2—3 м. Поэтому в России камины носили, главным образом, декоративно-ритуальный характер.

Два типа каминов: 1) объемные или под колпаком (рис. 1166) и 2) стеновые (рис. 1168).Первый тип, наименее распространенный в России, имел над топкой пирамидовидный дымоприемник. Камины второго типа устраивались в толще наружной стены и состояли из топки (рис. 1167.1),отверстия (рис. 1167.2)и дымовой трубы (рис. 1167.3) надпей и иногда воздухопроводящего канала (рис. 1167.4) (продушины), сообщающего топку с наружным воздухом, обеспечивая процесс достаточным количеством кислорода, приток которого регулируется заслонкой.

Топка обычно декоративно обрамлена и венчается каминной полкой (рис. 1168.1). Над каминной полкой нередко помещали зеркало. Перед топкой ставили каминный экран.

Каминные приборы помещали в особый ящик или бочонок.

Конструкции голландских печей

Основания печей могут быть коренными и висячими. Коренными основаниями являются:

1. Фундаменты.

1.1. Сплошной фундамент.

1.2. При значительной высоте печи от поверхности грунта коренным основанием могут служить столбы, перекрытые сводом либо арками (рис. 1169).

2. Своды нижележащих этажей.

3. Угловые своды, тромпы в виде сферического треугольника, перекинутые со стены на стену но диагонали (рис. 1170).

4. Стены — в тех случаях, когда печи расположены в стеновых углублениях, нишах для небольших приборов (рис. 1171).

5. Деревянные стулья.

Висячие основания устраиваются при деревянных перекрытиях: деревянные брусья со стены на стену.

1. Под угловые печи закладываются железные полосы или деревянные брусья со стены на стену.

2. Кронштейны, крагштейны, подкосы, таганы, подмоги, накосные полосы применяются для поддержания тяжести печи, перенося ее на стену. Делаются они из чугуна или брускового железа толщиной в 1,5 дюйма (7 см) и закрываются толщей перекрытия.

Разделка (рис. 1159.2—1163.2, 1187.7) делается при сопряжениях печных элементов (корпуса печи, трубы) с деревянными конструкциями (стенами, перегородками ). Материал разделки — войлок и кирпич. Разделка между печью и стеной кирпичом на глиняном растворе «на ребро» называется холодной четверкой, кирпичной разделкой. Между кирпичом и деревом прокладывается войлочная прослойка, войлочная разделка, которая делается не только для теплоизоляции, но и для пожарной сигнализации: войлок не горит, но тлеет, издавая резкий запах и предупреждая об опасности.

Разделкой может служить и воздушная прослойка.

Нижняя часть печи, опечек, опечик — между топкой и полом, — может устраиваться двояко:

1. Железный короб, наполненный промышленным речным песком (рис. 1174.1).

2. Шанцы, отдельные стенки, каналы, между которыми — воздушное пространство (рис. 1174.2).

3.4. Выше располагается топка или горнило или жаровая туша (рис. 1172, 1174.3, 1175.1),нижняя плоскость которой (под) возвышается примерно на 6 вершков (27 см) над полом (рис. 1172.1, 1173.4).

Параметры тонки: — вышина (высота) топки;

— ширина топки;

— длина (глубина) топки. Ограничивающие поверхности пространства топки:

— верхняя, свод топки (рис. 1172.2);

— нижняя, под, горизонт горнила, низ топки (рис. 1172.1);

— боковые стенки (рис. 1172.3);

— задняя стенка (рис. 1172.4);

— топочное отверстие — в передней части печи, куда закладывается топливо (рис. 1172.5).

Под может быть глухим (рис. 1172.1)и решетчатым (рис. 1173.1).При наличии зольника (рис. 1173.3) под представляет собой решетку из железа или чугуна, если же зольника нет — под глухой. Решетки (рис. 1173.2) могут называться также колосниками.

Если ширина топки превышает ширину дверцы, то часть передней стенки образует заплечики (рис. 1172.6).

Поддувало — специальные отверстия для притока воздуха (рис. 1172.7), обеспечивающего горение. Они могут быть сделаны в нижней части дверцы. Приток воздуха может проходить через зольник (который также может называться поддувалом) и отверстия в колоснике. Через эти же отверстия в зольник осыпается из топки зола.

В задней стенке топки устраивается устье или хайло (рис. 1172.8, 1173.4, 1175.2),через которое горячие газы и дым выходят в дымовые обороты. Имеет, как правило, форму усеченного конуса.

Если горнило значительно уже ширины печи, то его ограждают стенками, в которых проделываются отверстия — прогары — для того, чтобы теплый воздух согревал наружные стенки печи.

Дверцы топочные (рис. 1172.9) закрывают топочное отверстие во время горения топлива. При отсутствии зольника в нижней части дверец устраиваются поддувальные отверстия (рис. 1172.7)или комфорка для свободного притока воздуха в топку из комнатного пространства. Приток воздуха регулируется задвижкой. Задвижка может применяться также вместо дверец, крепимых обычно петлями.

В первой половине XIX в. стала широко применяться в голландских печах насадка (рис. 1174.5):прежде чем попасть в обороты, горячий воздух проходит через булыжник, положенный на решетку, вделанную в свод топки. Насадка, аккумулируя тепло, позволяет уменьшить количество оборотов (рис. 1174).

Чтобы комнатный воздух начал согреваться сразу после начала топки, устраиваются душники (рис. 1175.3). Чугунная плита (рис. 1175.4) внутри печи нагревается горячими газами и затем передает теплый воздух в комнату через специальный канал душника (рис. 1175.5) Выходное отверстие канала закрывают и открывают по необходимости специальными заглушками (рис. 1175.6). Душник изолирован от дымовых путей. Для постоянного движения воздуха в канале душника в нижней части печи (в шанцах) устраивают поддувало душника.

Рис. 1173. Топка с зольником:

1— под решетчатый; 2 — решетка, колосник; 3 — зольник; 4 — устье, хайло;

Рис. 1174. Печь с насадкой:

1 — короб с песком; 2 — шанцы, отдельные стенки; 3 — топка; 4 — под; 5 — насадка

Рис. 1175. Печь с душником:

1 — топка; 2 — устье, хайло; 3 — душник; 4 — плита чугунная; 5 — канал душника; 6 — заглушка душника

Рис. 1176. Прямые поперечные обороты, ящики, винты, горизонтальные обороты:

1 — задние обороты; 2 — передние обороты; 3 — начало винтовых оборотов, нижний оборот; 4 — окончание винтовых оборотов, верхний оборот

Рис. 1177. Вертикальные обороты (каналы), толкуны, колодцы:

1 — задние обороты; 2 — передние обороты

Рис. 1178. Продольное сечение печи с винтовыми оборотами:

1 — перекрышки; 2 — подвертка, колено, поворот дыма; 3 — винты

Рис. 1179. Поперечное сечение печи с винтовыми оборотами:

1 — перекрышки; 2 — винты

Рис. 1180. Продольное сечение печи с толкунами:

1 — простенки, разгородки, перегородки, вертикальные плоскости; 2 — подвертка; 3 — толкуны; 4 — перекрышка

Рис.1181. Печь с винтовыми оборотами в плане:

1 — простенок; 2 — колено

Рис. 1182. Печь с толку нами в плане

1,2 — простенки; 3 — толкуны

Впечи может устраиваться специальный воздухоочистительный канал, называемый вентилятором.

Дымовые каналы внутри печи, посредством которых печной массив аккумулирует тепло, называются оборотами.

Прямые поперечные обороты, ящики, винты, горизонтальные обороты (рис. 1176, 1178.3, 1179.2).

Вертикальные обороты, толкуны, колодцы (рис. 1177, 1180.3, 1182.3).

Задние обороты (рис. 1176.1, 1177.1)—в тыльной части печи, передние обороты — примыкающие к лицевому фасаду печи (рис. 1176.2, 1177.2).

Начало винтовых оборотов, нижний оборот (рис. 1176.3). Окончание винтовых оборотов, верхний оборот (рис. 1176.4).

Угольный первый оборот — вертикальный.

Между толкунами — простенки, разгородки, перегородки, вертикальные плоскости (рис. 1180.1, 1182.1).

Между винтами — горизонтальные плоскости, перекрышки (рис. 1178.1, 1179.1).

Перекрышкой также называется верхняя плоскость печи, а также конструкция перекрытия печи (рис. 1178.4, 1180.4).

Подвертка, колено, поворот дыма — место, где движение дыма меняет свое направление (рис. 1178.2, 1180.2, 1181.2).

Отделка

В зависимости от материала отделки лицевой поверхности, голландские печи могут быть:

— штучные (искусственный мрамор);

— штукатурные, оштукатуренные;

— штукатурные с лепниной;

— изразцовые или изразчатые;

— металлические (железные, чугунные).

Наиболее распространенные — изразцовые.

Зеркала — наружные плоскости печи.

Изразцы рядовые, лекальные, фасонные.

Рядовые изразцы — основной тип, составляющий зеркала печей. Могут располагаться в зеркале печи линейно (рис. 1195),либо вразбежку (рис. 1194).

Изразцы

Рис. 1183. Изразец плоский:

1 — плитка, пластина; 2 — румпа рюмочная; 3 — отверстие дуги

Рис. 1184. Изразец дуговой:

1 — глубина дуги; 2 — плитка, пластина дуговая; 3 — румпа рюмочная

Рис. 1185. Изразец угловой, наугольный:

1 — целая пластина; 2 — половинка

Фасонные — объемно-рельефные (балясины, арки, вазы и пр.).

Лекальные — составляющие ленточный профиль: карниз, цоколь, каминная доска.

Рядовые изразцы в дуговых печах — также дуговые (рис. 1193, 1184), их изгиб характеризуется величиной «глубина дуги» (рис. 1184.1).

Разновидность рядовых изразцов: угловые или наугольные, на сопряжении двух зеркал (рис. 1185). Состоит из целой пластины (рис. 1185.1) и половинки (рис. 1185.2).

Рядовые по характеру лицевой поверхности — рельефные и плоские, поливные (с муравой) и неполивные (без поливы).

Поливные изразцы могут быть расписные (полихромные) и без рисунка (монохромные), наиболее распространенный тип которых — каемчатые — поливные изразцы с контурной голубой каемкой.

Неполивные изразцы имеют гладкую лицевую поверхность терракотового цвета с шероховатой фактурой. После кладки печи во время отделочных работ окрашивают неполивные зеркала клеевыми составами в цвет стены. Неполивными изразцами в большинстве случаев облицовываются зеркала стеновых печей.

Изразец состоит из лицевой части — плитка, пластина (рис. 1183.1, 1184.2) и из румпы (рис. 1183.2, 1184.3). Два основных типа румпы: рюмочная (рис. 1183, 1184) и коробчатая (рис. 1186).

В верхней и нижней частях румпы делаются отверстия (рис. 1183.3), в которые вертикально вставляются гвозди. Румпы предварительно набивают глиной со щебнем. Скрепляются изразцы проволокой железной, жженой, скрученной вдвое, кренимой к гвоздям и к брусковому железу по углам внутри печи, установленному вертикально.

Трубы

Труба печная, дымовая, дымволок, дымопровод выводит в атмосферу дым и продукты горения (взвешенные), а также при помощи тяги (движение воздуха и газов в дымопроводах печи за счет разности давления и температуры наружной и интерьерной) способствует введению в горнило воздуха, необходимого для горения.

Рис. 1186. Руша коробчатая

Рис. 1187. Труба печная, дымовая, дымволок, дымопровод:

1 — шейка печи; 2 — стояк; 3 — выдра; 4 — шейка трубы; 5 — оголовок трубы; 6 — распушка; 7 — разделка

Рис. 1188. Распалубка

Рис. 1189. Восходящее направление дыма, под вьюшку

Рис. 1190. Нисходящее направление дыма, во вьюшку

Рис. 1191. Вьюшка:

1 — кольцо, рамка; 2 — блинок, тарелка; 3 — крышка

Трубы бывают коренные и некоренные (насадные ). Второй тин труб применялся главным образом в деревянных домах, с опорой непосредственно на печь. Коренные трубы в каменных домах делаются внутристенными (стенными), в деревянных — на собственных, отдельных фундаментах. Внутристенные трубы могут быть: а) кирпичные; б) горшечные, керамические (в кладку заложенные трубы); в) чугунные и железные (также замурованные в кладку).

Нижняя, широкая часть трубы называется очельем.

Участок между печью и перекрытием называется шейкой печи (рис. 1187.1). Ствол трубы — корпус на чердаке и над кровлей. На чердаке находится стояк (рис. 1187.2),над кровлей — выдра (рис. 1187.3), шейка (рис. 1187.4)и оголовок (рис. 1187.5). Утолщение трубы в районе перекрытия называется распушкой (рис. 1187.6). Между распушкой и перекрытием — разделка (рис. 1187.7).

Дымопроводные каналы, дымы — внутреннее пространство трубы. В одном стволе может быть несколько каналов — по числу печей, т. к. выведение дыма в один канал от двух и более печей — недопустимо.

Трубы с двойными стенками — делаются для изоляции от тепла комнат.

Отверстие трубы — выход наружу дымопроводного канала из надкровелной части ствола.

Боров — горизонтальный, наклонный или в виде ползучей арки дымопровод на чердаке, проводящий дым из отдельно стоящей печи в общий ствол.

Колпак, трубный колпак, флюгарка — кровельные устройства над трубами для защиты от дождя. Могут быть подвижными и постоянными.

Внутри трубы могут быть уступы, нередко имеющие форму усеченного конуса.

Сопряжения трубы с кровлей: выдра — впадина на трубе, ступенчатый обратный уступ (рис. 1187.3); распалубка — двускатный подход к трубе со стороны стока воды но кровле (рис. 1188).

В трубах могут быть заложены связи — для улучшения прочностных качеств трубы. В отдельных случаях, особенно в очажных и каминных трубах связи устраивают для копчения.

Для выгреба из трубы сажи при поворотах трубы, препятствующих свободному падению ядра, устраивают особые дверцы, называемые боковушками.

Для возможности регулирования силы тяги в печи предусматриваются и устраиваются задвижки или клапаны.

Для изоляции печи от трубы после окончания топки в последнем нагревательном обороте или в дымовой трубе устраиваются вьюшки (заслонки).

Устройство печи может быть во вьюшку (рис. 1190)(нисходящие направления дыма), либо под вьюшку (рис. 1189)(восходящее направление). Устройство во вьюшку — предпочтительное, под вьюшку

устраивают в крайнем случае, когда у печи нет коренных труб. В этом случае в трубе на чердаке устраивают еще одну вьюшку.

Семерик — вьюшка семи вершков в диаметре, применялась в русских печах.

Шестерик — вьюшка шести вершков в диаметр, применялась в голландских печах.

Вьюшка состоит из:

1) кольца или рамки (рис. 1191.1);

2) блинка или тарелки (рис. 1191.2);

3) крышки (рис. 1191.3).

Доступ к вьюшке осуществляется через трубные дверцы.

Терминологический справочник 8 ПОЛЫ

Пол — весьма консервативный элемент любого дома, здания и сооружения. И в деле устройства полов современные строители недалеко ушли от своих предков.

Виды полов

По материалу полы в XVIII—XIX вв. разделялись на две большие группы: теплые (деревянные) и холодные или минеральные (из камня, кирпича, мозаичные, чугунные, глиняные и пр.).

Деревянные полы могли быть черными и чистыми. Черными назывались конструкции наката, на который наносилась смазка, они носили также название подборов, наборов (рис. 1192.1). Чистые или верхние полы или настилы (настилка) устраивали в верхней части перекрытия (рис. 1192.2).

Двойные полы (рис. 1192)— при одновременном наличии в конструкции перекрытия черных и чистых полов. Одинарные полы (рис. 1193) — только чистые, их могли настилать в холодных помещениях в нижних этажах. Черными полами можно считать подборы только в тех случаях, когда они в конструкции потолка автономны, т. е. потолок — подшивной. Когда с нижней плоскостью балки он составляет одновременно плоскость потолка, их лучше называть накатом.

В современном звучании семантика понятий «чистые и черные полы» несколько сместилась. Эти термины соотносятся с двуслойными полами, где черный пол (основание) — это нижний слой, по которому непосредственно настилается чистый пол или одежда.

Черные полы состоят из досок или пластин, уложенных в определенном порядке по черепному бруску (рис. 1192.3) или нижнему черепу балки. Сверху укладывается смазка. В первых этажах черные полы в XVIII в. могли делаться из толстых досок или горбылей, проконопаченных мхом. В банях и ретирадах требовалась тщательная притеска досок, продорожение, осмоление, а также проконопачиваиие швов.

Рис. 1192. Пол двойной:

1 — черный пол; 2 — чистый пол; 3— черепной брусок

Put: 1193. Одинарный пол

Чистые полы

Чистые деревянные полы подразделялись на плотницкие (плотничные) и столярные. Плотничные полы изготавливались из досок. Столярные полы могут быть щитовыми и паркетными.

Любой из видов полов может быть с фризом, такие полы назывались фризовыми (во фриз) или в раму.

Плотничные полы

Синонимы: плотничная настилка, простые плотничные полы, дощатый простой настил.

Изготавливаются из досок или пластин (рис. 1194). Ограничивающие поверхности досок и пластин пола: верхняя (лицевая) поверхность (рис. 1194.1), нижняя (тыльная) поверхность (рис. 1194.2), боковые кромки (кромки) (рис. 1194.3), торцевые кромки (торцы, концы) (рис. 1194.4).

Доски плотничного пола настилаются с соединением в шпунт, в полдерева (в четверть), в рейку. Гладкие соединения: притеска (топором), прифуговка (фуганком ). Между балок, в шахматном порядке устраивают шипы (вставные шипы, потайные шипы).

После годичной усушки полы доводят двояко: 1) в образовавшиеся щели забивают рейки; 2) более рациональный прием: доски, первоначально лишь слегка наживленные, отделяют от основы, сплачивают посредством клиньев и вновь основательно прибивают гвоздями.

В пороховых погребах вместо железных гвоздей использовали деревянные нагели.

В случаях, когда в наличии имеются лишь короткие и узкие доски, полы настилали «в елку» (рис. 1195).

При большой длине помещений делались фризовые плотничные полы (во фриз, в раму, в рамку). Для этого вдоль торцов с одной или с двух сторон комнаты настилали доски перпендикулярно доскам пола (рис. 1196, 1197), соединяя их в четверть, в шпунт, в гребень или притесывая. Фриз поперечный мог делаться не только по сторонам комнаты, но и в средней части, где он назывался средниковым. Фризы различают торцевые (рис. 1196, 1197)и контурные (рис. 1198). Торцевые могут быть двухсторонними (рис. 1196), либо односторонними (рис. 1197).

Дощатые щитовые полы делаются щитами, из двух или трех досок (рис. 1201), посаженных на шпонку (рис. 1202) (в шпонку) и на клей. Доски щита прифуговываются. Щиты настилаются, как дощатые полы, поперек балок по ватерпасу, кромки щитов прифуговываются. Щиты между собой соединяются вставными шипами (шипами, клиньями, потайными шипами) (рис. 1194.5).

Как правило, щитовые полы делают во фриз (в раму, в рамку). Фриз и средней части комнаты называется средниковым (рис. 1199, 1200). Поскольку фриз настилается вдоль балок, для него устраивается специальная конструкция основания фриза.

Фриз и доски пола соединяют, вводя гребни торцов досок в шпунты фриза, либо в нижние четверти фриза.

Фризы также настилаются из щитов на шпонках.

Сплачиваются столярные щитовые полы так же, как и плотничные дощатые.

Рис. 1194. Пластина дощатого пола:

1 — верхняя, лицевая поверхность; 2 — нижняя, тыльная поверхность; 3 — кромка, боковая кромка; 4 — торцевая кромка, торец, конец; 5 — вставной, потайной шип

Рис. 1195. Настилка дощатого пола в елку

Рис. 1196. Фриз торцевой двусторонний

Рис. 1197. Фриз торцевой односторонний

Рис. 1198. Фриз контурный

Рис. 1199. Средники

Рис. 1200. Средники

Рис. 1201. Щитовой, бесфризовый пол

Рис. 1202. Щит из двух досок, сплоченных шпонкой.

Рис. 1203. Паркет наборный щитовой

Рис. 1204. Паркет штучный, щитовой (сосновый)

Рис. 1205. Щит фризовый филенчатый

Рис. 1206. Щит фризовый на шпонках

Рис.1207. Квадра продольная

Рис. 1208. Квадра диагональная

Рис. 1209. Кирпич, кирпичник, елка

Рис. 1210. Сайка, ромб

Рис. 1211. Плетенка продольная

Рис. 1212. Плетенка продольная, двойная

Паркетные полы

Различаются два вида щитовых паркетов: наборный щитовой паркет и штучный (сосновый) щитовой паркет.

Наборный щитовой паркет (щитовой паркет с клепкой, дубовые паркеты, цветные паркеты, паркет обыкновенный) состоит из фундаментов и наклеенной по ним клепки из дуба или других твердых пород (рис. 1203).

Паркет штучный щитовой (сосновый, простой, штучный) — состоит из одного лишь фундамента (соснового, лиственного) без клепки. Контурные обвязки штучного паркета соединяются в ус (рис. 1204).

Фундамент штучного паркета — филенчатый (рис. 1214)или на шпонках (рис. 1215).

Паркеты щитовые могут иметь фризы, а могут примыкать к стенам без фриза. Основание фриза — щит: либо филенчатый (рис. 1205), либо на шпонках (рис.1206).

Фризы в паркетных полах могут быть наборными (с клепкой), либо дощатыми — из продольных досок или щитов.

Основные типы рисунка наборного паркета:

· квадра продольная (рис. 1207);

· квадра диагональная (рис. 1208);

· кирпич, кирпичник, елка (рис. 1209);

· сайка, ромб (рис. 1210);

· ромб и квадра;

· квадра и параллелограмм;

· прямоугольник и параллелограмм;

· решетка (квадрат и рейка вдоль щита) продольная;

· решетка диагональная;

· плетенка продольная (рис. 1211, 1212);

· плетенка диагональная (рис. 1213), корзинка.

Щит паркетный состоит из фундамента в штучных паркетах и из фундамента и клепки в наборных паркетах. Различаются еще фризовые щиты наборного паркета. В XVIII—XIX вв. щиты могли называться штуками. Щиты могли быть неполными не только в безфризовых паркетах, но и при наличии фриза. Такие неполные щиты, обусловленные несоответствием габаритного модуля щита и размеров комнаты, называются доборами. Доборы делаются фигурными в случае усложненной конфигурации комнат, например, у печей. В помещениях круглых или овальных в плане щиты могут быть криволинейными в плане (центральный щит и по периметру комнаты).

Фундамент — конструктивная основа паркетного щита. В штучном паркете фундамент и щит — синонимы.

Филенчатый фундамент состоит из обвязки и филенок. Обвязка по периметру (рис. 1214.1)— контурная обвязка. Промежуточная, средняя называется средником, если средника два и они взаимно перпендикулярны, то они могут называться крестом, крестовиной, крестовым средником (рис. 1214.3). Контурные обвязки соединены между собой в одинарный прорезной шип, на клею и нагелях. Средники между собой и контурной обвязкой соединяются в шип и гнездо. Филенчатые заполнения (рис. 1214.2), филенки состоят из отдельных досок или пластин, их взаимная ориентация в соседних ячейках при крестовом среднике — перпендикулярна. Филенки соединяются с обвязочными брусками в шпунт и гребень (рис. 1216, 1217).Скошенная внутрь кромка контурной обвязки называется кромкой фундамента или кромкой щита (рис. 1214.1).

Фундамент на шпонках состоит из досок, сплоченных на шпонках (рис. 1215). На шпонках могут быть как рядовые паркетные щиты, так и фризовые или доборы.

Клепка. На сегодняшний день это установившийся термин для обозначения наклеенных на фундамент фрагментов из твердого и цветного дерева толщиной около 12 мм. В XIX веке клепку называли фанерами, реже шпоном или штуками, иногда небольшими угольниками или квадратцами. Клепка по технологии изготовления бывает пиленой и колотой. Колотая считается предпочтительней.

Клепка, которую наклеивают при сборке, в местах соединения щитов, называется заделочной клепкой, крайней клепкой, контурной клейкой (в XIX в. — крайние фанеры) (рис. 1216.1). Места на щите, заклеенные заделочной клепкой, называются заделками крайними, заделками контурными (рис. 1216.2).

Сопряжения фризовой и паркетной части пола отмечаются разделкой (граничная клепка вдоль соединения) или жилкой (рис. 1217) (узкая полоска мореного дуба). Разделка и жилка обычно входят в состав фризового щита. Жилка может быть применена и в создании щитового и фризового рисунка.

Рис. 1213. Плетенка диагональная, корзинка

Рис. 1214 Фундамент щита филенчатый:

1 — обвязка; 2 — заполнение филенчатое; 3 — средник

Рис. 1215. Фундамент щита на шпонках

Рис. 1216. Сопряжение смежных щитов:

1 — клепка заделочная, клепка крайняя, клепка контурная, фанера крайняя; 2 — заделка контурная, заделка крайняя

Рис. 1217. Жилка на границе двух щитов

Рис. 1218. Плинтус дощатый

Рис. 1219. Низкий плинтус, плинтус галтелъный

Плинтус

До середины XIX в. плинтусом называлась доска на ребро (дощатый плинтус) (рис. 1218), набитая вдоль стены над полом с отобранной калевкой в верхней части, называемой гуртиком (рис. 1218.1).

Типы гуртиков: каблук, выкружка, фаска, четвертной вал с выкружкой, четвертной вал.

Такой плинтус применялся при всех видах полов — как паркетных, так и дощатых. Во второй половине XIX века высокие, дощатые плинтусы стали применяться при дощатых и щитовых полах, а при паркетных начали делать низкие плинтусы (рис. 1219), так называемые галтельные плинтусы или галтели. Высокие плинтусы прибивались к пробкам в стенах, галтели — к полу.

Крепление полов

Дощатые и щитовые полы прибивали к балкам костыльковыми гвоздями. Паркетные щиты прибивали к обрешетке брусковыми гвоздями. Во второй половине XIX в. при креплении паркетных щитов могли применять шурупы (в то время их называли винтами).

Основания

Основаниями называются конструкции, несущие полы. В междуэтажных перекрытиях это балки или своды. В нижних этажах, где пол находится над грунтом, конструкции основания обычно столбы каменные

или кирпичные, по которым проложены брусковые переводы, а по ним — балки. Балки заведены в зуб или сковородень между вторым и третьим венцами (чтобы не ослаблять окладной венец) или в кладку.

Под паркеты подводилась обрешетка (решетка, подрешетка) дощатая с частотой в 1 аршин (71 см) по осям. Элементы обрешетки называются обрешетины, решетины.

Вентиляция

Важнейшее условие долговечности деревянных конструкций. Для вентиляции подпольного пространства нижних этажей делали продушины не только в цоколе, но и во внутренних стенах, для сквозного движения воздуха. Продушины (продухи, отдушины) на зиму закрывали двойными крышками, между которыми была солома или сено.

В полах междуэтажных перекрытий по углам делали вентиляционные отверстия, закрываемые решетками (при паркетных полах — латунными, при дощатых — железными).

Во второй половине XIX в. стали делать вытяжки из подполья: из отверстия, проделанного в стене под полом по вытяжным каналам воздух выходил в печь или в трубу. Если вытяжка была направлена в печь, во время топки вытяжной канал перекрывали вьюшкой или заслонкой.

Холодные полы

По материалу холодные полы подразделяются на: штучные (состоящие из отдельных элементов) и набивные (монолитные, цельнолитные). Штучные холодные полы:

· керамические, которые в свою очередь могут быть плиточными или кирпичными;

· кирпичные могли выстилаться плашмя (на плашку) или на ребро;

· рисунок кирпичных полов: ребриком, в шашку, в елку;

· каменные, которые выстилались обработанными лещадными плитами (естественного происхождения) или лещадками.

Набивные полы:

· глиняные;

· цементные; разновидность цементных полов: мозаичные или тераццо;

· гипсовые.

Во второй половине XIX в. стали распространяться асфальтовые и ксилолитовые полы.

Терминологический справочник 9 КАРНИЗЫ

Самый большой карниз фасада — главный, венчающий карниз. Остальные карнизы принимают название объема, на котором они применены: карниз мезонина, карниз слухового окна, карниз апсиды, карниз галереи.

Карниз, выпуск, увенчание, венец — архитектурный элемент в верхней части стены. В ордерной системе является частью антаблемента, но термин может употребляться и в значении антаблемент. В этом случае он приобретает приоритетное право применения в случае неполного антаблемента, когда архитрав отсутствует (рис. 1221, 1222).

Антаблемент, антаблеман, отбор, обвершка — венчающая часть ордера, горизонтальная, с опорой на колонны. Разделяется на три части: карниз (рис. 1220.1), фриз, поле (рис. 1220.2), архитрав, переклад, (рис. 1220.3).

Карниз, антаблемент может быть наружным (фасадным ) или внутренним (интерьерным). Наружный карниз может носить также название гзимс, гзымс. Гзимс также может иметь значение части карниза, его отдельного элемента или, по терминологии XVII — XIX вв., — члена карниза.

Наружные карнизы предназначены для защиты стены от атмосферных осадков, подразделяются на софитные и ступенчатые. Софитные — (рис. 1220, 1221)— с развитой выносной частью, выдержанные в классицистических традициях даже в тех случаях, когда ордер отсутствует. Ступенчатые карнизы традиционно восходят к карнизам XVII в., делаются из простого или частью профилированного лекального кирпича, обладают незначительным выносом (рис. 1223). Наружные карнизы софитного типа состоят из двух главных частей: поддерживающая часть, поддерживающий гзимс (рис. 1221.1) и венчающая часть (свес, относ, венчающий гзимс, спуск, вынос, карнизная плита, свешивающаяся часть, выносной элемент, висячая часть (рис. 1221.2). Поддерживающая — нижняя часть карниза, венчающая, выносная — верхняя. В монументальных, развитых карнизах, особенно при наличии ордера, карниз содержит еще и промежуточную часть — слезник, корона (рис. 1220.4).

В состав слезника входят капельник (рис. 1220.5) и выемка (рис. 1220.6) (съемец), которые составляют софит карниза. При отсутствии слезника софитом называется нижняя плоскость венчающей части.

Карнизы могут быть простыми (рис. 1222)и сложными (рис. 1220, 1221). Сложные в своем составе содержат модульоны (рис. 1220.7), модильоны, модиллионы, плоские модульоны первой половины XIX в. — мутулы (рис. 1221.3) и дентикулы (рис. 1220.8), зубцы, зубчики. Пространство между дентикулами — выемка, промежуток (рис. 1220.9).

По материалу карнизы могут быть белокаменными, кирпичными (или комбинированными, в верхней части которых — известняк, в нижней — кирпич), деревянными и штукатурными (тянутыми либо лепными). В кирпичных карнизах устраивались угловые белокаменные блоки — для прочности конструкции, профилировка которых в то же время служила маяками для последующего оштукатуривания кирпичной части карниза.

Рис. 1220. Наружный сложный карниз XVIII в., гзимс, антаблемент:

1 — карниз; 2 — фриз, поле; 3 — архитрав, переклад; 4 — слезник, корона; 5 — капельник; 6 — съемец, выемка; 7 — модульон, модильон, модиллион; 8 — зубец, зубчик, дентикул; 9 — промежуток, выемка

Рис. 1221. Наружный карниз (первая половина XIX века):

1 — поддерживания часть, поддерживающий гзимс; 2 — венчающая часть, венчающий гзимс, спуск, свес, относ, вынос, карнизная плита, висячая часть, выносной элемент; 3 — мутул, плоский модульон

Рис. 1222. Простой софитный карниз

Рис. 1223. Карниз ступенчатый

Рис. 1224. Карниз деревянный в каменной стене:

] — палец; 2 — кобылка

Рис. 1225. Софитный карниз (интерьерный)

Рис. 1226. Галтельный карниз (интерьерный)

Рис. 1227. Галтель в четвертях (интерьерный)

Рис. 1228. Галтель с фризом (интерьерный)

Рис. 1229. Внутренний антаблемент, внутренний карниз:

1 — поддерживающая часть; 2 — венчающая часть; 3 — слезник, корона; 4 — капельник; 5 — съемец, выемка

Рис. 1230. Паддуга натуральная, реальная

Рис. 1231. Паддуга ложная

Рис. 1232. Останов

Рис. 1233. Деревянный прибивной карниз, деревянная галтель

В конструкции кирпичного и белокаменного карниза может быть применено полосовое железо, связи. В конструкции деревянного карниза основные элементы — палец (рис. 1224.1)(горизонтальный, крепимый к стене) и кобылка (наклонная, крепимая к стропилам, рис. 1224.2).

Отдельные элементы профилировки — обломы, профили. Самый большой карниз фасада — главный, венчающий карниз. Остальные карнизы принимают название объема, на котором они применены: карниз мезонина, карниз слухового окна, карниз апсиды, карниз галереи.

В наклонных сторонах фронтона обычно полный карниз, соответствующий венчающему, в горизонтальной части — неполный карниз.

Внутренние карнизы подразделяются на штукатурные, деревянные прибивные и рисованные по бумаге. Штукатурные, в свою очередь, бывают софитные (в ордерных традициях, но ордерной схеме) (рис. 1225, 1229) и галтельные (рис. 1226) (в основе — крупная выкружка). Разновидности: галтель в четвертях (рис. 1227), галтель с фризом (рис. 1228).

Как и наружный, внутренний карниз софитного типа содержит в своем составе поддерживающую (рис. 1229.1)и венчающую части (рис. 1229.2), может содержать слезник (корону) (рис. 1229.3), капельник (рис. 1229.4), съемец (выемку) (рис. 1229.5). Главный признак софитного карниза — софит. Галтель больших размеров называется паддугой; паддуга натуральная, реальная (рис. 1230) — и сводчатых помещениях, паддуга ложная (рис. 1231) — при плоских перекрытиях, когда галтель имитирует подъем свода.

Остановами (рис. 1232) называются утолщения в тех случаях, когда пространственная ситуация требует резко оборвать карниз: при подходе к проемам, на лестницах.

Деревянный прибивной карниз (деревянная галтель) представляет собой либо наличник, либо перевернутый плинтус, применяется в деревянных домах, как в парадных, так и в жилых комнатах в тех случаях, когда окантованная поверхность сруба и потолок — не отделаны (рис. 1233).

Терминологической справочник 2 СОЕДИНЕНИЕ ДЕРЕВЯННЫХ ДЕТАЛЕЙ

Дерево — исключительно «теплый» материал. В воде не тонет. Один недостаток — в огне горит. И вопреки этому любили на Руси строить и мастерить что-либо из дерева.



Предлагаемая классификационная схема деревянных соединений и сопряжений может не иметь абсолютного соответствия современной номенклатуре. Ее разработка производилась с целью систематизировать понятийные и терминологические группы той полноты материала, которую обеспечивал массив извлеченных из специальной литературы XVIII—XIX вв. типов и способов соединений, в их числе:

1.  Продольные (боковые)

1.1.  Плашмя

1.1.1.  Пластевые

1.1.2.  На зубьях и шпонках

1.2.  По кромке (на кромку)

1.2.1.  Составные

1.2.2. Сплоченные в щиты

1.3. По кромке и по пласти.

2. По длине (торцовые соединения)

2.1.  Наращивание (по вертикали)

2.2.  Сращивание (по горизонтали).

3. Угловые соединения

3.1.  Под прямым углом

3.1.1. Концевые

3.1.2. Тавровые, Т-образные, серединные

3.1.3. Крестовые, крестообразные, перекрещивающиеся

3.2. Наклонные, соединения под непрямым углом.

При разработке понятийной, а затем и типологической структуры не были полностью устранены недостатки, присущие терминологическим системам.

Например, не устранен и даже не снижен уровень синонимии и омонимии. Многословность и громоздкость терминов оставлена такой, какой она представлена в источниках. Отбор и сокращение терминов должна произвести практика их употребления.

Отдельные противоречия между терминологией XIX и XX вв. представляются неустранимыми, а борьба со смысловыми неточностями нашего времени — безрезультативной. Например, соединение 31-1 ранее называлось — «ласточкин хвост», а 31-2 — «сковородень» (лапа, охряпка, развалистый щип). В XX в. термин ласточкин хвост перенесен на все сковородневые соединения.

Соединения в графических таблицах размещены в последовательности, определенной классификационной схемой.

Продольные соединения

Рис. 734. Пластевое соединение

Рис. 735. Прямая вязка пластями впритык, вразбежку

Рис. 736. Дуговая вязка пластями в притык, вразбежку

Рис.  737. Вязка по пласти и по кромке (впритык, на гладкую фугу)

Продольное сплачивание бревен

Рис. 738. Прямым зубом

Рис. 739. Косым зубом

Рис.  740. Сложная натяжная балка



Соединения по кромке

Рис. 741. На гладкую фугу, встык, впритык

Рис. 742. Встык с утоненными кромками

Рис. 743. Впритык с фаской

Рис.  744. Со скошенной кромкой

Рис. 745. В четверть, в закрой

Рис. 746. Способы соединения в четверть: 1— разностороннее; 2— одностороннее

Рис. 747. В четверть с фаской

Рис. 748. В паз и прямоугольный гребень, в шпунт

Рис. 749. В шпунт прямой

Рис. 750. В шпунт скошенный

Рис.  751. Соединение в шпунт одностороннее

Рис. 752. Соединение в шпунт разностороннее

Рис.  753. С пазом, гребнем, фаской

Рис.  754. Клиновидное соединение

Рис. 755. С фаской, косым пазом и гребнем

Рис. 756. В паз и гребень треугольный, косой шпунт

Рис. 757. В паз и гребень овальный

Рис. 758. В трапециевидный паз и гребень

Рис. 759. Я паз и гребень ласточкин хвост, в паз и гребень сковородень

Рис. 760. Зубчатый шип треугольный

Рис. 761. Зубчатый шип трапециевидный

Рис. 762. С пазом, гребнем, фаской и выступающей кромкой для забивания гвоздей

Рис. 763. В ножовку, на ус, обножовленное соединение

Рис. 764. Прямоугольный руст

Рис. 765. Вразбежку, по-польски

Рис. 766. В рустик

Рис.  767. В полуруспшк

Рис. 768. На рейку

Рис. 769. На гладкую фугу и вставные шипы

Рис. 770. Лотковое, соединение

Способысплачивания щитов

Рис. 771. Со шпонками, на шпонках

Рис. 772. С наконечником в паз и гребень, в наконечник, в нагродник, с фундаментом

Рис. 773. С вклеенной треугольной рейкой

Рис. 774. В рейку, с вклеенной рейкой в торец

Рис. 775. С наклеенной треугольной рейкой

Рис. 776. Переклейный — двуслойный

Наращивание

Рис, 777. Впритык с внутренним коренным шипом (потайным)

Рис. 778. Впритык со штырем (внутренним вставным шипом)

Рис. 779. Впритык со сквозным торцевым гребнем

Рис. 780. Двойной шип

Рис. 781. В четыре шипа

Рис. 782. В язык с креплением полосовой сталью

Рис. 783.Прямая накладка вполдерева, вполдерева с прямыми концами, с креплением полосовым железом

Рис. 784. Косая накладна, косой прируб на болтах

Рис. 785. Вполдерева со скошенными концами на хомутах

Сращивание

Рис. 786. Прямой стык, впритык

Рис. 787. Впритык на скобе

Рис. 788. Впритык со штырем

Рис. 789. На ус, косой стык, косой притык, косой прируб

Рис. 790. Косой прируб на скобе

Рис. 791. Косая накладка на ус

Рис. 792. Косая накладна па нагелях

Рис. 793. Косая накладка с торцевым зубом

Рис. 794. Потайной косой зуб

Рис. 795. На ступенчатый ус

Рис. 796. Двойной зуб косой на нагелях, двойная косая накладка, косой накладной замок, на ступенчатый ус  с затуплением

Рис. 797. Вязка замком иди зубом со скошенным клиновидным шипом

Рис.  798. Косой замок с натяжным клином

Рис. 799. Косой натяжной зуб с шипом, косой натяжной замок с зубом

Рис. 800. Зуб призматический

Рис, 801. Натяжной замок на дуговых брусьях

Рис. 802. Тройной натяжной косой замок

Рис. 803. Голландский замок, работающий на сжатие, растяжение и изгиб

Сращивание

Рис. 804. Вполдерева, простой прируб в ½ дерева, в четверть, прямая накладка вполдерева, ступенчатое клеевое соединение

Рис. 805. Вполдерева на нагелях

Рис. 806. Вполдерева с косым шипом, прямая накладка с торцевыми углами, накладка со скошенными торцами

Рис. 807. Торцевой замок вполдерева

Рис. 808. Прямой накладной замок сковороднем

Рис. 809. Косой зуб, косая накладна

Рис. 810. Двойной зуб прямой, прямой натяжной замок без шипа, прямой замок с натяжным клином

Рис. 811. Прямой натяжной намок с зубом

Рис. 812. Прямой замок со ступенчатым торцом

Рис. 813. Прямой ступенчатый замок с шипом

Рис. 814. Прямой натяжной замок со ступенчатым торцом

Рис. 815. Прямой натяжной замок с зубом и ступенчатым торцом

Рис. 816. Прямой гладкий стык со вставным двойным зубом

Рис. 817. Прямой гладкий стык со вставным двойным сковородпевым зубом

Рис. 818. Клиновидный замок, клиновидное соединение

Рис. 819. Зубчатое соединение с острыми зубцами

Рис. 820. Зубчатое соединение с затупленными зубцами

Рис. 821. Вертикальное зубчатое соединение

Рис. 822. Косой прируб вполдерева, прямой замок с косым торцом

Рис. 823. Косой прируб вполдерева с зубом

Рис. 824. В паз и гребень, торцевой замок с гребнем

Рис. 825. На рейку

Рис. 826. Сквозная лапа, сквозной сковородень

Рис. 827. Глухая лапа

Риc. 828. Двойная лапа

Рис. 829. Потайной крюковый шип

Концевые соединения под прямым углом

Рис. 830. Притык на ус

Рис. 831. На ус накладной

Рис. 832. Вязка на ус со шкантами

Рис. 833. Вязки на ус со вставным несквозным плоским шипом

Рис. 834. На ус со вставным шипом, на ус сквозной со вставным плоским шипом

Рис. 835. Наус впрямуюнакладку, наусвнакладку, накладкавполдерева наус

Рис 836. На ус сквозным шипом, одинарный прорезной шип на ус

Рис. 837. Вязка полуусовым шипом

Рис. 838. На уc с потайным шипом, одинарный потайной шип на ус

Рис. 839. Потайной шип с косым прирубом

Рис. 840. Ящичный прямой сквозной шип

Рис. 841. Ящичный скошенный сквозной шип

Рис. 842. Прямой полупотайной ящичный шип

Рис. 843. Скошенный полупотайной ящичный шип

Рис. 844. Прямой потайной ящичный шип

Рис. 845. Сношенный потайной ящичный шип

Рис. 846. Вполдерева, накладной вполдерева

Рис. 847. Накладной в четвертьдерева

Рис. 848. В лапу

Рис. 849. В полулапу

Рис. 850.

Полу сковородень с прямой накладкой, шип в ласточкин полухвост

Рис. 851. Сковородень продольный

Рис. 852. Сковородень поперечный

Рис. 853. Открытый сквозной одинарный шип, прямой сквозной одинарный шип, прорезной одинарный шип

Рис. 854. Открытый сквозной двойной шип, прямой двойной сквозной шип



Рис. 855. Открытый сквозной тройной шип

Рис. 856. Прямой глухой шип

Рис. 857. Шип несквозной с потомком

Рис. 858. Шип сквозной с потемком

Рис. 859. Шип несквозной с полутемком

Рис. 860. Шип сквозной с полутемном

Тавровая вязка

Рис. 861. Вполдерева, врубка внакладку вполдерева

Рис. 862. Сковородень, врубка сковороднем

Рис. 863. Двойной встречный сковородень

Рис. 864. Врубка полу сковороднем

Рис. 865. Натяжной сковородень, сковородень односторонний с нажимным клином

Рис. 866. Полу сковородень с зубом

Рис. 867. Шип в ласточкин полухвост

Рис. 868. Одинарный крюк, одинарный зуб

Рис. 869. Двойной крюк, двойной зуб

Рис. 870. На крюк и сковородень

Рис. 871. Врубка потайным сковороднем, шип в ласточкин хвост несквозной

Рис. 872. Потайной полу сковородень

Рис. 873. Потайной натяжной полу сковородень с нажимом

Рис. 874. Потайной накладной полусковородень с нажимом

Рис. 875. Глухой полусковородень с нажимом

Тавровая вязка.

Врубки стоек в горизонтальные брусья

Рис. 876. Шип с наклонно срезанным торцом

Рис. 877. Соединение круглыми вставными шипами

Рис. 878. Шип несквозной в паз и гребень

Рис. 879. Соединение о прорезь

Рис. 880. Уголковый шип

Рис. 881. Крестообразная врубка

Рис. 882. Прямой одинарный сквозной шип

Рис. 883. Прямой одинарный потайной шип

Тавровая вязка.

Врубки горизонтальных брусьев в стойки

Рис. 884. Одинарный шип сквозной

Рис. 885. Одинарный шип глухой

Рис. 886. Скошенный шип

Рис. 887. Подпорка с двойным зубом

Рис. 888. Прямой потемок

Рис. 889. Прямой полуторный шип

Рис. 890. Глухой (потайной) раздвоенный шип

Рис. 891. Вязка сквозным раздвоенным шипом с расклинкой торцов

Тавровая вязка.

Соединение горизонтальных брусьев

Рис. 892. Простой

Рис. 893. Сковородневый

Рис. 894. Прямой торцевой шип

Рис. 895. Трапециевидная накладка

Рис. 896. Трапециевидная проушина

Шипы, их разновидности и части

Рис. 897. Прямая проушина

Рис. 898. Клиновидная проушина

Тавровая вязка. Балки, лежащие на долевых лежнях или прогонах

Рис. 899. Обыкновенная боковая врубка

Рис. 900. Осевая врубки

Рис. 901. Крестовая врубка

Рис. 902. Врубка в сковородень

Рис. 903. Соединение внакладку с гребнем

Крестообразные соединения

Рис. 904. Вполдерева

Рис. 905. Вполдерева с уступом

Рис. 906. Втретьдерева, вчетвертьдерева

Рис. 907. С нарубкой одного бруса

Наклонные, соединения наклонных брусьев с горизонтальными

Рис. 908. Нарубка стропильных ног без врубки в прогоны и мауэрлаты

Рис. 909. Одиночный косой зуб

Рис. 910. Одиночный косой зуб с открытым шипом

Рис. 911. Пяточный зуб с открытым шипом

Рис. 912, Шиповое соединение

Рис. 913. Одиночный потайной зуб с потайным шипом

Рис. 914. Двойной башмак, косой зуб с двумя уступами

Шипы, их разновидности и части

Рис. 915. Шип одинарный:

1 — шипы; 2 — губки, шипы-щечки; 3 — плоскость щечки; 4  — заплечик; 5  — проушина

Рис. 916. Шип двойной:

1 — шипы; 2 — губки, шипы-щечки; 3 — плоскость щечки; 4  — заплечик; 5  — проушина

Рис. 917. Паз сквозной

Рис. 918. Паз глухой, гнездо, долбежа, пята

Рис. 919. Шип коренной

Рис. 920. Шип вставной

Рис. 921. Потемочиый шип

Рис. 922. Полутемочпый шип

Элементы щита

Рис. 923. Щит на гладкую фугу встык:

1 — делянка;   2 — фуга

Рис. 924. Щит на косую одностороннюю фугу:

1 — делянка;   2 — фуга

Рис. 925. Щит на косую двустороннюю фугу:

1 — делянка;   2 — фуга

Соединения и их детали

Рис. 926. Подпружное укрепление, шпренгель, ферма:

1 — ноги, подпруги; 2 — бабка; 3 —   пятка; 4 — башмак

Рис. 927. Подкос, упор

Рис. 928. Консоль

Рис. 929. Подмоги

Рис. 930. Легель

Рис. 931. Расклинка в ласточкин хвост, касаткин хвост

Рис. 932. Сковородень, сковородня, сковородник, лапа, охряпка, развалистый шип

Терминологический справочник 11 ПРИБОРЫ ДВЕРНЫЕ

Вечно животрепещущая тема — крепость дверей, замков и запоров. И элегантность дверной фурнитуры.

Приборы дверные, скобянка, скобяные изделия, металлические приборы, скобяные приборы — прикрепляемые различными способами к створкам, коробкам, откосам для того, чтобы их можно было затворять и отворять.

Оковки, поковки — скобянка, изготовленная кузнечным способом. Основные из них для филенчатых дверей: петли, замки, ручки, задвижки.

Замок — приспособление, металлический прибор для запирания ключом. Обязательным условием термина, отличающим его от всех остальных типов запоров, является наличие ключа. Тины:

· висячий;

· накладной (коробчатый, английский);

· врезной (внутренний, французский).

Висячий замок состоит из дужки (рис. 1264.1) и коробки (рис. 1264.2). Навешивается в отверстия скоб (рис. 1265.1), накладок, ушек (рис. 1265.2), пробоев, кренимых к полотнищу и к притолоке.

Накладной замок состоит из коробки замка (рис. 1266)и запорной коробки (рис. 1267), которая иначе называется встречной коробкой, встречей. В одно-створных дверях встреча полая внутри, при двухстворных может содержать в себе механизм для приведения в движение шпингалетов. В этом случае встреча может носить название шпингалетной коробки (рис. 1268.5) или коробки раздвижного шпингалета.

Врезной замок состоит из корпуса замка (рис. 1269.1)и запорной планки (рис. 1269.3). Корпус состоит из замковой коробки (рис. 1269.1)и замочной планки (рис. 1269.2).

Механизм замка приводит в движение два засова: косой (рис. 1269.4) и прямой (рис. 1269.5). Косой засов движется фалевой (поворотной) ручкой (рис. 1269.6), прямой — ключом.

Рис. 1264. Висячий замок:

1 — дужка; 2 — коробка

Рис. 1265. Накладка, пробой:

1 — скоба; 2 — ушко

Рис. 1266. Коробка накладного, коробчатого, английского замка

Рис. 1267. Запорная коробка накладного замка

Рис. 1268. Шпингалетная коробка, коробка раздвижного шпингалета

Рис. 1269. Замок врезной, внутренний, французский:

1 — замковая коробка; 2 — замочная планка; 3 — запорная планка; 4 — косой засов; 5 — прямой засов; 6 — фалевая, поворотная ручка; 7 — ключевина, замочная скважина

Рис. 1270. Ключ:

1 — трубка, стержень; 2 — кольцо, головка; 3 — бородка

Рис. 1271. Односторонний костыль:

1 — стержень; 2 — наружная часть, костыль

Рис. 1272. Двусторонний костыль шишка

Рис. 1273. Личина пластинчатой

Рис.1274. Личина галтельная

Рис. 1275. Личина каемчатая:

1 — пластина; 2 —контурный профиль

Рис. 1276. Ключевина

Во второй половине XIX в. фиксация створки может производиться не косым засовом, а валиком (катком).

Обычно механизм прямого и косого засова совмещены в одной замковой коробке. Встречаются автономные варианты внутренних замков: замок для прямого засова и замок для косого засова. Отверстие для ключа называется ключевиной, замочной скважиной (рис. 1269.7).

Ключ состоит из трубки (стержня) (рис. 1270.1), кольца (головки) (рис. 1270.2)и бородки (рис. 1270.3). Замочный комплект состоит из замка, ручек и личин.

Ручки поворотные (фалевые, ручка-фаля) были двух типов: более архаичный (XVIII в.), фалевая скоба, шарнирная скоба и (XIX в.) — костыль.

Костыльковые ручки (костыли) двух типов: двусторонний костыль (на коробчатых замках) и односторонний (на врезных) (рис. 1271).

В первой половине XIXв. самая распространенная разновидность двустороннего костыля была декорирована рельефной чешуй и называлась «шишкой» (рис. 1272). Поворотная ручка состоит из железного стержня (рис. 1271.1)квадратного сечения и наружной части костыля, который мог быть полым или цельнолитым (рис. 1271.2).

Личинка, личина, наличник, накладка, бляха, резная накладка, ключевина, пластинка: металлическая пластина с замочной скважиной или отверстием для ручки (или с тем и другим вместе). Применяется у дверей с врезными замками (с обеих сторон створки, с накладным замком — на пласти, противоположной той, на которой укреплен замок.

Назначение: декоративно закрыть замочную скважину и отверстие для ручки и предотвратить механические повреждения дерева ключом.

Личина для ручки и ключа одновременно — большие личины (рис. 1273—1275). Личины отдельно для ключа (ключевина) (рис. 1276, 1277) или для ручки (рис. 1278) — малые или автономные личины. Ключевиной также называются вращающиеся накладки на замочную скважину.

Большие личины по конструкции — трех типов: пластинчатый, каемочный (каемчатый) и галтельный. Пластинчатый — плоский (вырезан из пластины листового железа или листовой латуни) (рис. 1273). Галтельный — литой, цельный, по периметру декорирован выкружкой (рис. 1274). Каемчатый (рис. 1275) состоит из двух частей, скрепляемых винтами: плоской пластиной (рис. 1275.1) и контурного профиля (рис. 1275.2) различного сечения, чаще полувала.

Ложные приборы (фальшивые) — ручка с личиной — применялись для симметрии на той створке, где нет замка.

Рис. 1277. Ключевина

Рис. 1278. Личина для ручки

Рис. 1279. Вколотная железная скоба

Рис. 1280. Скоба латунная полая па заостренных лапках

Рис. 1281. Скоба латунная полая на заостренных лапках

Рис. 1282. Скоба латунная литая па круглых лапках

Рис. 1283. Скоба латунная полая на фигурных лапках

Рис. 1284. Скоба железная кованая на лапках-стрелках

Рис. 1285. Скоба на планке

Рис. 1286. Поперечная задвижка

В первой половине XIX в. ручки-скобы латунные изготавливались полые внутри, железные и чугунные — цельнолитные, либо цельнокованые.

По способу крепления скобы бывают: вбивные (вколотные), на лапках и на планках.

Вколотные железные скобы (рис. 1279) заостренными концами вбивались в полотнище, загибались с обратной стороны и остриями вбивались в обратную плоскость заподлицо с ее поверхностью.

На лапках делались как железные, так и латунные скобы. Лапки — небольшие пластины с отверстиями для шурупов, которыми скобы крепятся к полотнищу. Лапки бывают: заостренные (рис. 1280, 1281), скругленные (рис. 1282), фигурные (рис. 1283). Лапки-стрелки (одна лапка затупленная, другая — заостренная, рис. 1284).

Скобы на планках — при валиковых фиксаторах замков, когда планка является личиной (рис. 1285).

Петля, шарнир, навеска, створ, створы, створки: приспособление, служащее для крепления полотнищ к коробке, откосу и позволяющее им закрываться и открываться. Типы:

I. Пяточные — единые с дверью, обычно из того же материала, что и дверь (рис.1234);

II. Металлические, прикрепляемые.

По строению металлические подразделяются на:

1. однократные (навесные, черные, на крюках, полупетли);

2. двухкартные, створные.

Короткие однокартные петли — лапчатые, длинные — жиковины (жуковины).

Двухкартные петли трех типов; накладные (рис. 1235), врезные (рис. 1236, 1237), вколотные (вбивные, коленчатые) (рис. 1239—1241).

Составные части: карта (створка рис. 1235.1), баут (втулка, гильза, трубка (рис. 1237.1)), стержень (рис. 1236.1). Полушарнирная петля — баут двухчастный, карты на разных уровнях (рис. 1237). Верхняя половина полушарнирной петли — навесная (рис.1237.2), нижняя — пяточная (рис. 1237.3).

Шарнирная петля — баут состоит из трех и более частей, карты на одном уровне (рис. 1235, 1236, 1239).

На лицевую сторону железных врезных карт может крениться винтами декоративная латунная пластина — накладка.

Заостренная часть коленчатой карты вколотной петли может быть прямоугольной (рис. 1239, 1240), либо трапециевидной (рис. 1241).

Винтовые петли — с резьбой на стержне и гильзе для самопроизвольного закрывания дверей.

Дверные задвижки — продольные и поперечные.

Поперечные задвижки — врезные и накладные (рис. 1286).

Продольные задвижки — шпингалеты. Иногда шпингалетами называют только раздвижной тин продольных задвижек.

Шпингалеты бывают раздвижные, непрерывные — во всю высоту двери с коробкой и ручкой в средней части — и автономные, отдельно верхний и нижний. По местоположению на двери могут быть врезные (в притворе) и накладные (на обвязочной пласти). Замки врезных автономных шпингалетов — задвижной и рычажный. Автономные шпингалеты могут быть как врезными, так и накладными. Раздвижные в XVIIIв. накладные, на рубеже XVIII и XIX вв. могут быть врезными. На остекленных наружных дверях шпингалеты идентичны оконным. Фиксаторы для наружных шпингалетов: верхний — колпачок, нижний — пробой. Для врезных шпингалетов верхний и нижний — пробои.

647
