13. Структурная схема электромеханического преобразования энергии
Электромеханические преобразователи энергии обеспечивают преобразование электрической энергии на зажимах двигателя (U, I) в механическую (M, ) на якоре двигателя.
Дифференциальные и алгебраические уравнения, двигателя постоянного тока независимого возбуждения учитывают электромагнитную инерцию якоря и обмотки возбуждения и падение напряжения на сопротивлениях машины.
;
;
В приведенных уравнениях не учитывается реакция якоря (двигатель компенсирован), момент холостого хода Мх отнесён к статическому моменту Мс.
Принимая в качестве базовых величин номинальные данные двигателя, получим уравнения цепей в относительных единицах
;
.
Коэффициенты при производных представляют собой электромагнитные постоянные времени:
-якорной цепи
с
Коэффициент
- кратность тока короткого замыкания.
Структурная схема электромеханического преобразования энергии в двигателе независимого возбуждения представлена на рисунке 6.
Рисунок 6 Структурная схема электромеханического преобразования энергии в двигателе независимого возбуждения
14. Структурная схема электрического преобразователя энергии.
Тиристорный преобразователь электрической энергии является безынерционным звеном с коэффициентом усиления Ктп (в о.е. Ктп = 1).
Выходное напряжение преобразователя формируется на его входе с помощью задатчика интенсивности ЗИ, применим интегральный ЗИ, обеспечивающий плавное линейное нарастание управляющего напряжения. Структурная схема ЗИ для участка линейного изменения напряжения представлена на рисунке. 7. Определение параметров ЗИ приведено выше
Рисунок 7 - Структурная схема ЗИ для участка линейного изменения напряжения
15.Полная структурная схема электропривода.
Полная структурная схема электропривода включает в себя структурные схемы составных частей: механической части, электромеханического преобразователя энергии, электрического преобразователя и задающего устройства.
Так как режим ослабления поля отсутствует, то в схеме отсутствует контур возбуждения, поток Ф = Фн и исчезают блоки произведения, в результате
На входе структурной схемы
Структурная схема электропривода показана на рисунке 8
Рисунок 8- Структурная схема электропривода, без учета изменения kФ.
16.Расчет переходных процессов и построение нагрузочных диаграмм электропривода.
Переходные процессы электропривода возникают при изменении управляющих и возмущающих воздействий.
рассчитываются переходные процессы:
без учёта упругости передачи и электромагнитной инерции (механический процесс жёсткой системы);
с учётом упругости передачи (механический процесс упругой системы);
с учётом электромагнитной инерции (электромеханический процесс);
с учётом электромагнитной инерции и упругости передачи.

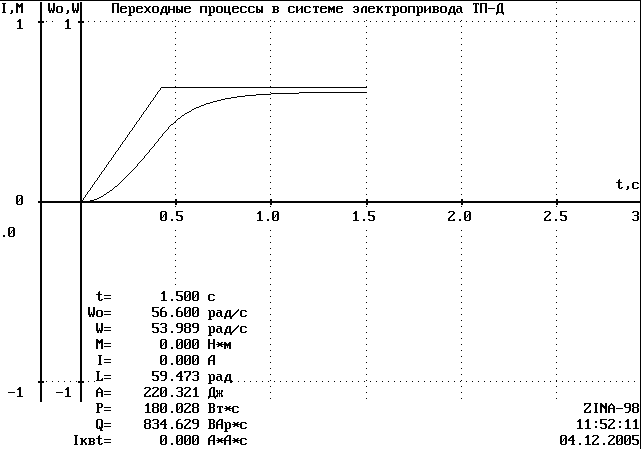

Рисунок 9- Переходный процесс пуска при Тс = 0, Тя = 0
Рисунок 10- Переходный процесс пуска при Тс ¹ 0, Тя = 0
Рисунок 11- Переходный процесс пуска при Тс = 0, Тя ¹0
Рисунок 12- Переходный процесс пуска при Тс ¹ 0, Тя ¹ 0
Анализ переходных процессов пуска представлен в таблице 7.
Таблица 7– Влияние Тя и Тс на показатели пуска
Показатели |
Единица измерения |
Тс = 0 Тя = 0 |
Тс ¹ 0 Тя = 0 |
Тс = 0 Тя ¹ 0 |
Тс ¹ 0 Тя ¹ 0 |
А |
Вт*с |
21,2 |
1628,3 |
1632,9 |
1637,7 |
Р |
Вт*с |
120,3 |
120,3 |
4319,4 |
4370,2 |
Q |
Вар*с |
693,8 |
610,289 |
15239 |
15221 |
L |
Рад (м) |
85,723 |
85,73 |
85,718 |
85,724 |
I1кв*t |
А²*с |
0 |
0 |
8524 |
8541,33 |
tпп |
с |
1,4 |
1,4 |
1,4 |
1,4 |
Ммакс |
О.е. |
- |
- |
4,3 |
4,3 |
Iмакс |
О.е. |
- |
- |
4,3 |
4,3 |
h |
- |
0.49 |
0.028 |
0.514 |
0.513 |
cosj |
- |
0.266 |
0.266 |
0.609 |
0.609 |
wуст |
1/с |
86,24 |
89,238 |
89,246 |
89,248 |
Муст |
Н*м |
0 |
0 |
17,777 |
17,754 |
I1уст |
А |
0 |
0 |
9,092 |
9,080 |

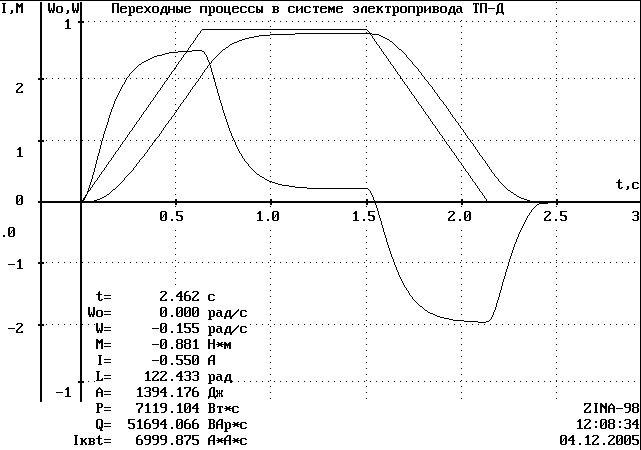

Рисунок 13- Переходные процессы при подаче целого слитка.

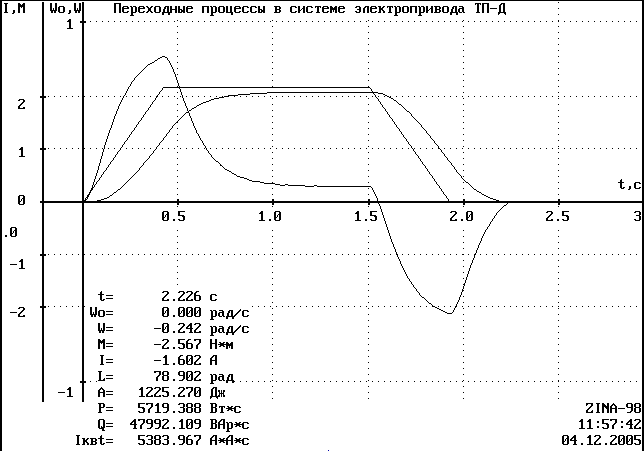

Рисунок 14- Переходные процессы при транспортировке половины слитка.
Таблица 8. Показатели переходных и установившихся режимов
Показатели |
Единица измерения |
Пуск |
Устан. режим |
Торможение |
Пуск |
Устан. Режим |
Торможение |
S |
А |
Вт*с |
6005 |
14380 |
4011 |
3376 |
12364 |
2301 |
|
Р |
Вт*с |
11695 |
29216 |
3856 |
7013 |
24321 |
1895 |
|
Q |
Вар*с |
15221 |
44850 |
30994 |
13247 |
47138 |
31126 |
|
L |
Рад (м) |
85,72 |
1002 |
36,6 |
56,3 |
1043 |
22,55 |
|
I1кв*t |
А²*с |
8541 |
23449 |
6471 |
5895 |
13779 |
4555 |
|
tпп |
с |
1,4 |
14,07 |
0,82 |
1,2 |
18,42 |
0,7 |
|
Ммакс |
О.е. |
4,3 |
- |
-4 |
4,5 |
- |
-4 |
- |
Iмакс |
О.е. |
4,3 |
- |
-4 |
4,5 |
- |
-4 |
- |
h |
- |
0.51 |
0.49 |
0.96 |
0.48 |
0.51 |
0.82 |
0.54 |
cosj |
- |
0.609 |
0.546 |
0.123 |
0.454 |
0.459 |
0.061 |
0.393 |
wуст |
1/с |
89,24 |
89,26 |
0 |
64,24 |
67,25 |
0 |
- |
Муст |
Н*м |
17,75 |
17,57 |
0 |
15,27 |
14,97 |
0 |
- |
I1уст |
А |
9,080 |
8,98 |
0 |
7,812 |
7,66 |
0 |
- |
