Вивчити будову фари
а) особливу увагу слід звернути на технічний стан відбивача, розсіювача, контактів, патрона, спіралі лампи, колбу лампи, проводів.
Зібрати головну фару у наступній послідовності:
а) встановити і закріпити в корпусі тримач оптичного елемента;
б) встановити в оптичний елемент лампу і патрон. Для встановлення патрона в оптичний елемент необхідно натискнути на нього пальцями і повернути його вправо
в) під’єднати контактну колодку з провідниками до патрона;
г) встановити тримач оптичного елемента, при цьому необхідно натиснути пальцями на розсіювач і повернути оптичний елемент вправо, в положення його фіксації;
д) встановити внутрішній обідок і закріпити його трьома гвинтами;
е) встановити зовнішній обідок і закріпити його гвинтом.
Ознайомлення з будовою, дією та застосуванням фар головного освітлення типу ФГ140
3.1. Розібрати фару ФГ 140 згідно вище згаданої послідовності
Вивчити будову фари ФГ140
а) особливу увагу слід звернути на технічний стан відбивача, розсіювача, контактів з’єднувальної колодки, лампи;
б) звернути увагу на конструктивну особливість фари ФГ 140 в порівнянні з фарою ФГ122
Порівняльна оцінка даних фар щодо їх дії
Зібрати фару ФГ 140
Ознайомлення з будовою, дією та застосування круглих фар головного освітлення (Чотирифарна система освітлення).
4.1. Розібрати дані фари згідно вищезгаданої послідовності
Вивчити будову даних фар
а) звернути увагу на особливість конструкції даних фар:
- відбивача, розсіювача, ламп;
б) дати порівняльну оцінку щодо застосування даних фар.
5. Ознайомлення з будовою, дією та застосуванням прямокутних фар типу
ФГ412-П(Мал.1б.)
5.1. Розібрати фару типу ФГ 412-П
5.2.Вивчити будову, дію та застосування даних фар
а) звернути увагу на конструктивну особливість даної фари
б) дати порівняльну оцінку фари ФГ412-П, і фари ФГ122, ФГ 140.
Ознайомлення з будовою, дією та застосуванням протитуманних фар (Мал.2.).
Мал.2. Протитуманна фара:
а)- протитуманна фара типу ФГ-119: 1-розсіювач,
2-відбивач, 3-екран, 4-лампа,
5-патрон, 6-регулювальний гвинт.
б)- розподіл світлових променів:
1-протитуманних фар, 2-фар головного освітлення; АБВГ- лінія зору водія.
6.1. Розібрати протитуманну фару
Вивчити будову, дію та застосування протитуманних фар:
а) звернути увагу на конструктивну особливість даної фари;
б) дати порівняльну оцінку протитуманних фар з жовтим розсіювачем і білим.
Ознайомлення з будовою, дією та застосуванням оптичних елементів фар (Мал.3.).
Мал.3. Оптичний елемент фари:
а)- напіврозбірний герметизований:
1-розсіювач, 2-прокладка, 3-відбивач, 4-лампа, 5-втулка відбивача, 6-зубці,
7-патрон, 8-фокусуючий фланець, 9-цоколь, 10-контактна колодка, 11-провідники,
12-виводи, 13-пружні контакти, 14-виступи патрона;
б)- нерозбірний герметичний (лампа-фара):
1-розсіювач, 2-виводи, 3-відбивач, 4-нитки розжарювання.
Ознайомлення з будовою, дією та застосуванням ламп розжарювання (Мал.4.).
Мал.4.
Автомобільні лампи розжарювання:
а — лампи головного освітлення з європейською асиметричною системою світлорозподілу; б, в і г — галогенні категорії НІ, НЗ і Н4 відповідно;
д, е — відповідно дво-та однониткові штифтові, є — пальчикова; ж — софітна;
1 — колба; 2, 3 — нитки далекого та близького світла відповідно; 4 — екран;
5 — фокусувальний фланець; 6 — виводи; 7 — цоколь.
9.1. Звернути увагу на конструктивну особливість вакуумних, газонаповнених і галогенних ламп.
Порівняльна оцінка даних різновидностей ламп.
Маркування ламп та їх розшифровка.
Ознайомлення з будовою, дією та застосуванням перемикачів та вимикачів світла
(по плакатах).
10.1. Ознайомлення з будовою, дією та застосуванням головного перемикача світла
повзункового типу.
Ознайомлення з будовою, дією та застосуванням додаткового (ножного) перемикача світла.
11.1. Ознайомитись із схемою освітлення автомобіля (Мал.5.).

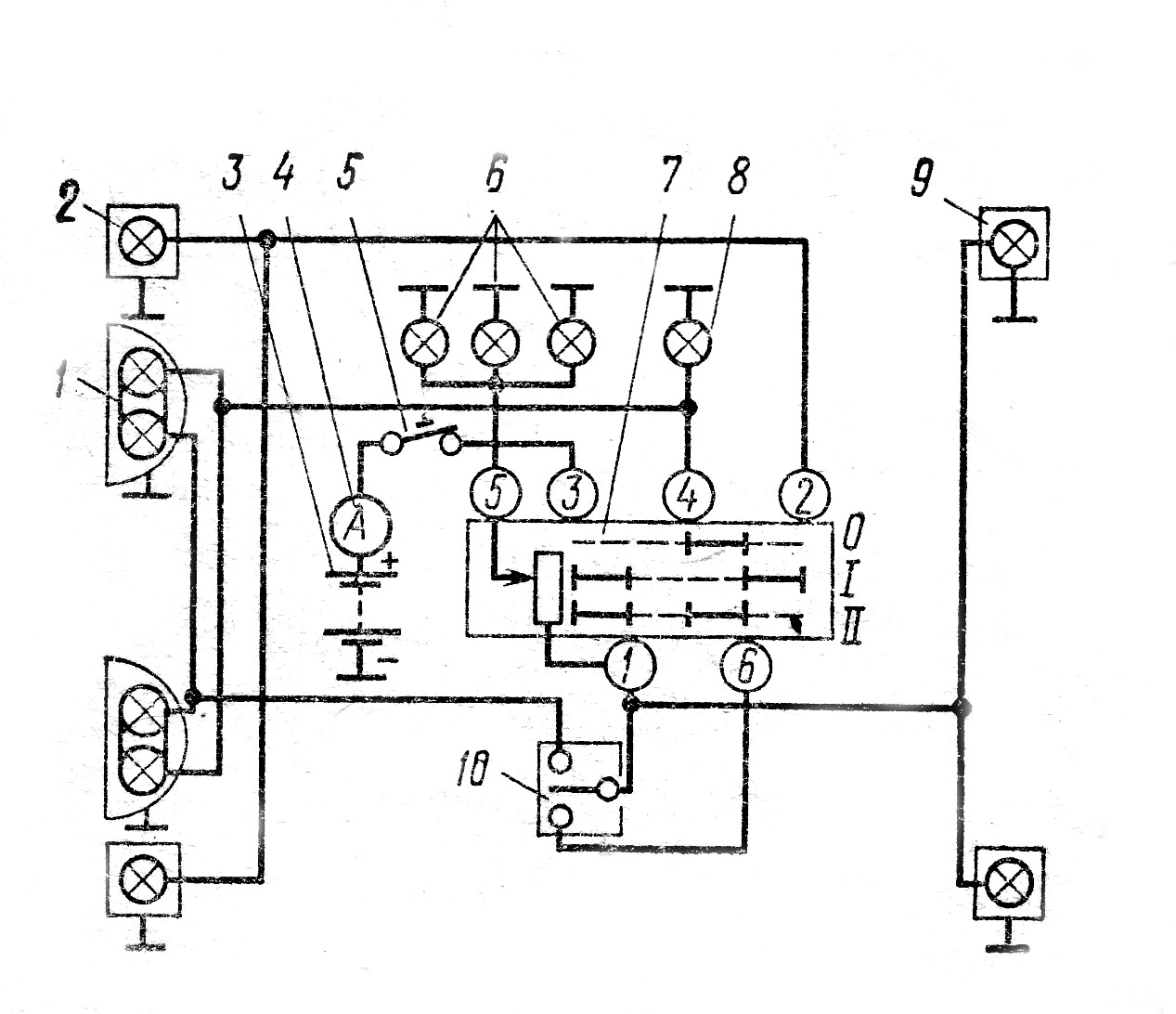

Мал.5.Схема освітлення автомобіля:
1
-фара,
2-фонар габаритний передній,
3-АКБ,
4-амперметр, 5-запобіжник,
6-лампи освітлення щитка приладів,
7-головний перемикач світла,
8-контрольна лампа дальнього світла фар, 9-фонар габаритний задній,
10-додатковий (ножний) перемикач світла.
11.2. Перевірити роботу головних фар на діючому стенді.
11.3. Включити фару на близьке світло.
11.4. Включити фару на далеке світло.
11.5. Дати заключення про роботу даних фар.
12. Навести належним чином порядок на робочому місці.
13. Скласти звіт по даній роботі.
