3. Несправності реле сигналів.

- обрив обмотки реле сигналів призводить до зупинення роботи реле і сигналів.

- окислення контактів відбувається в результаті послаблення пружини якорка, а також при великій силі струму, що споживається.

- зварювання контактів, виникає, як правило при послабленому натягуванні пружини якорка, що викликає безперервний звуковий сигнал.

- порушення регулювання реле, призводить до зупинення звучання або переривчастого звуку сигналу.

4. Регулювання звукових сигналів.

Перед регулюванням звуку необхідно оглянути стан контактів переривника і провести зачищення поверхонь контактів. Для регулювання сили звучання сигналу його підключають за схемою, мал.3.

Мал.3. Схема для перевірки і регулювання сили звучання електромагнітного звукового сигналу.

Силу звуку в сигналах С56Г (дивитись мал. 1) регулюють гвинтом 4, а в сигналах С302, С303, С306, С307 (дивитись мал. 2) – гайками 1 та 2. При цьому змінюється відстань між якорком і ізольованою від корпуса пластиною 1 (дивитись мал. 1) контакту переривника.

Із зменшенням відстані при меншому магнітному потоці відбудеться більш швидке розмикання контактів. В результаті зменшення амплітуди коливання мембрани, що і буде причиною зміни звуку.

В сигналах С302, С303, С306, С307 при регулюванні небагато відкручують контргайку 1 (дивитись мал. 2), а потім натиснувши на кнопку включення сигналу, обертають іншу гайку 2 (дивитись мал. 2) в дві сторони до утворення необхідного звуку.

Після затягування контргайки перепровіряють звучання сигналу.

5.Регулювання реле сигналів (рс503).

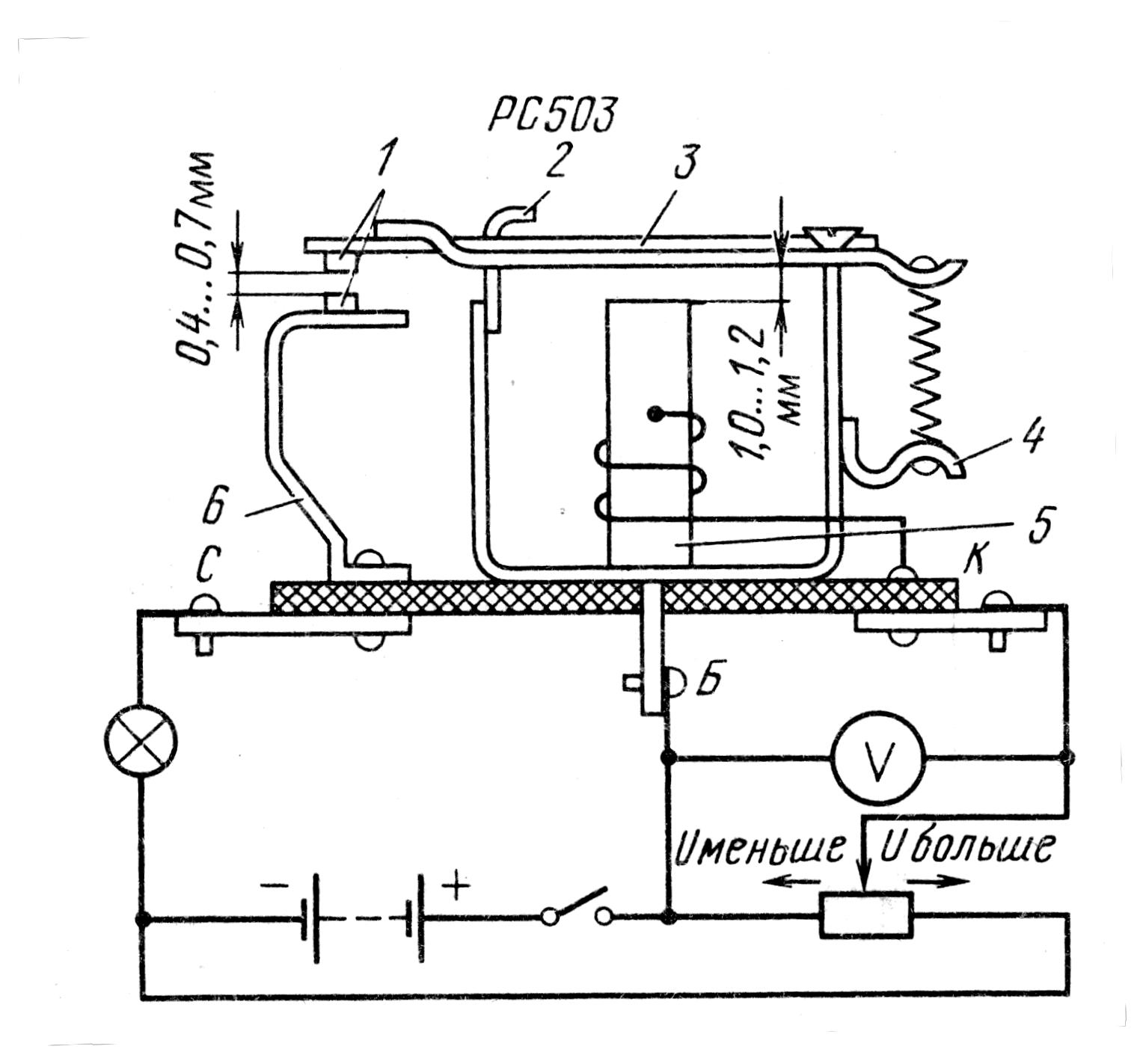

Мал.4.Схема для перевірки і регулювання реле включення сигналів РС503.

1-контакти, 2-обмежник, 3-якорок, 4-кронштейн кріплення пружини,

5-сердечник.

Для перевірки та регулювання реле сигналів потрібно зняти кришку, перевірити і при необхідності зачистити контакти.

Зазор між контактами 1 в межах 0,4-0,7мм регулюють підгинанням стойки 6 нерухомого контакту, зазор між якірком 3 і сердечником 5 в межах 1,0-1,2мм регулюють підгинанням обмежувача 2 підйому якірка.

Підключають реле по схемі, наведеній на мал. 3.

Включаємо коло і плавним рухом повзунка реостата збільшуємо напругу в колі обмотки реле до моменту замикання контактів. В момент такого замикання включається лампа. Напруга включання контактів реле в межах 6-8 В для 12-вольтової і 12-16 В для 24-вольтової систем, регулюють зміною натягу пружини шляхом підгинання нижнього кронштейна 4. Якщо контакти 12-вольтового реле замикаються при напрузі менше 6 В, натяг пружини потрібно збільшити. Якщо контакти замикаються при напрузі більше 8 В, натяг пружини зменшуємо.

Контрольні питання

1. Для чого в звукових сигналах застосовують конденсатор або резистор?

2. В яких випадках сигнали вмикаються з допомогою реле сигналів?

3. До чого приводить підгоряння контактів або їх зварювання?

4. До чого приведе зварювання контактів реле сигналів?

5. Від чого залежить сила та тон звуку сигналу?

6. З якою метою звукові сигнали включаються через реле?

7. Як регулюється сила і тон звуку сигналу?

8. Як перевірити і відрегулювати реле сигналів?

9. При включанні звукового сигналу відсутній звук. Вкажіть можливі несправності.

ВИСНОВОК:
