18.4. Розрахунок валів на жорсткість
Пружні деформації валів негативно впливають на роботу зв’язаних з ним деталей: знижають міцність і надійність шліцьових, пресових та інших з’єднань; спричиняють перекоси зубів зубчатих передач; проводять до заклинювання підшипників; до защемлення валів; збільшують концентрацію контактної напруги і спрацювання деталей, знижують опір втомленості деталей і з’єднань, знижують точність механізмів тощо. Тому для валів високоточних силових передач, валів ділильних і відлікових механізмів і т.п. виконують розрахунок жорсткості валів.
Рис.
18.8.
Параметри жорсткості валів

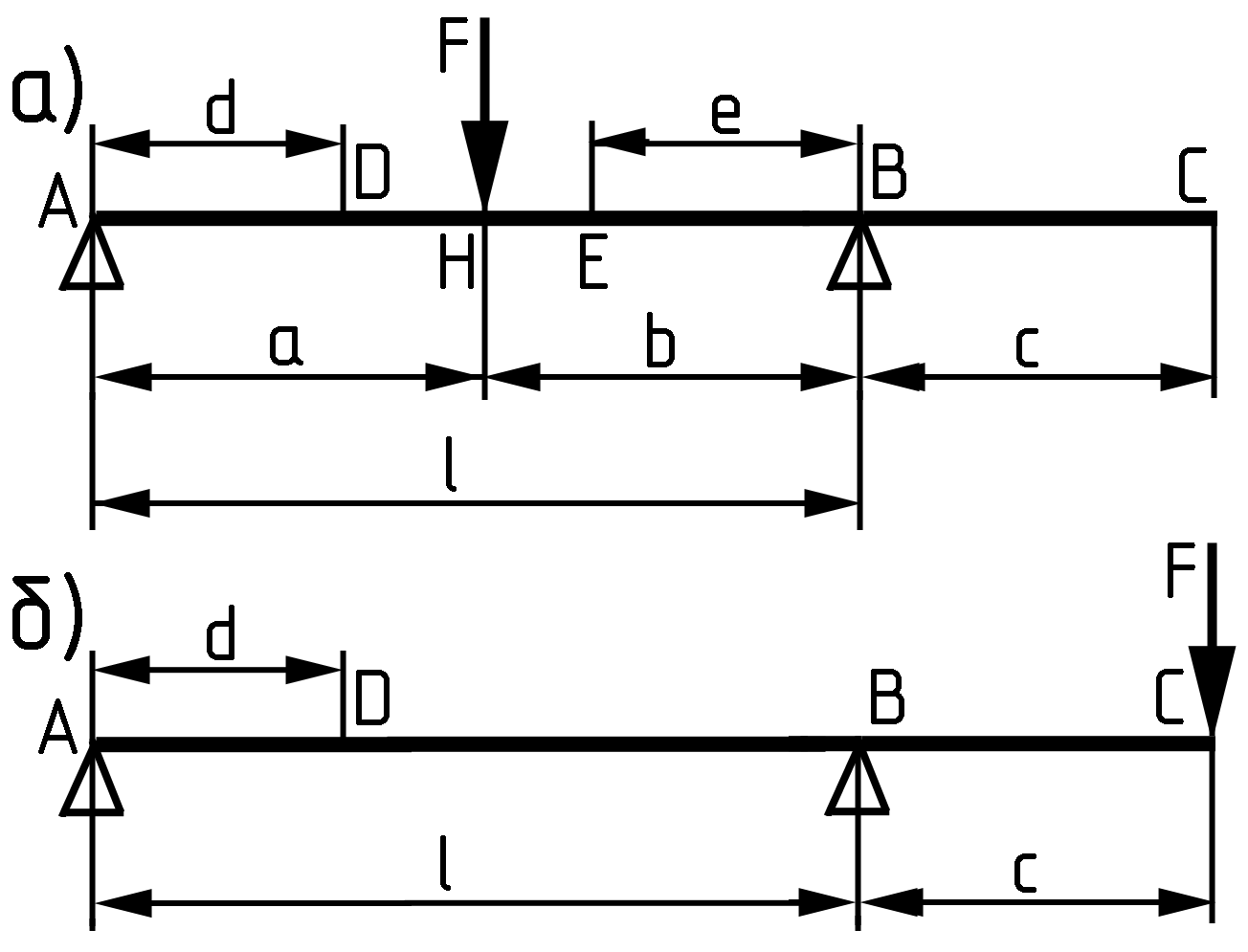

Рис.
18.9.
Розрахункова схема жорсткості вала до
табл. 18.4
Умови достатньої жорсткості валів:
(18.12)
Для простих розрахункових схем у табл. 14.4 наведено формули для визначення прогинів y і кутів нахилу поперечного перерізу θ валів постійного перерізу. У складних випадках необхідно користуватися інтегралом Мора і способом Верещагіна.
Таблиця 18.4.
Формули для визначення прогинів y і кутів нахилу поперечного перерізу θ валів постійного перерізу
Кути повороту θА і проги-ни yD |
Схеми рис. 14.9, а |
Схеми рис. 14.9, б |
θА |
|
|
ΘB |
|
|
ΘС |
θB |
|
ΘD |
|
|
ΘE |
|
_ |
ΘH |
|
_ |
yD |
|
|
YE |
|
_ |
YH |
|
_ |
YC |
θВС |
|
Допустимі значення пружних переміщень перерізів валів такі: прогини [y] для валів циліндричних зубчатих коліс – (0,01…0,03)m (m - модуль зачеплення); для валів конічних, гіпоїдних та черв’ячних передач - 0,005m; для валів загального призначення у верстатобудуванні- (0,0002...0,0003)l (l - відстань між опорами валів).
Кути нахилу поперечного перерізу вала [θ] для підшипників ковзання - 0,001 рад.; для радіальних кулькових підшипників 0,005 рад.; для сферичних кулькових підшипників - 0,05 рад.; для роликових циліндричних підшипників – 0,0016 рад.; для конічних підшипників ковзання – (0,001... 0,002) рад.
Допустимі кути закручування на 1м довжини для ходових валів важких верстатів – 5′; для трансмісійних валів механізмів пересування мостових кранів 15...20′.
Кути закручування φ (рад.) валів постійного діаметра довжиною l знаходять за формулою:
(18.13)
де G - модуль пружності матеріалу вала при зсуві, для сталі G = 8·104 МПа; Jp - полярний момент інерції перерізу вала діаметром d;
Виключенням є черв’ячний вал, перевірка якого на жорсткість обов’язкова.
