11.2. Задание на расчет

Задание•№ 11.2.1. Определить по исходным данным табл. 11.2 интенсивность ЭМП на всех этажах трехэтажного жилого дома (расчетные точки на высоте от земли 1,5 для первого этажа, 4м- для второго, 6,5 м - для третьего), расположенного на удалении R от РЛС на ровной местности и размещенного на од­ном уровне с основанием насыпи РЛС. Высота РЛС с насыпью ∆Н = 4 м, высота и раскрыв антенны по 3 м. РЛС работает в импульсном режиме, с мощностью импульса Р_н , кВт, его дли­тельностью τ = З мкс и частотой f= 400 Гц, коэффициент уси­ления антенны G = 20000, Θ₀₅ = 4°. Выбрать и обосновать способ защиты от ЭМП.

11.3. Методические указания по выполнению задания и анализу результатов расчета

Перед выполнением задания студент изучает электромагнитные загрязнения в учебном пособий [3], подраздел 5.7.3. Затем по формулам (11.1...11.7) подраздела 11.1 он проводит расчеты, строго соблюдая размерность заданных и рассчитывае­мых параметров. Определение величины угла β проводят с точ­ностью до 1^` , значения синуса угла берут из таблицы тригоно­метрических функций. При выполнении задания студент делает чертеж, на котором обозначает взаимное расположе­ние РЛС и расчетной точки, угол места РЛС, угол между на­правлениями главного луча и расчетными точками – угол β, а также рекомендуемые средства защиты, определенные в соответ­ствии с требованиями подраздела 11.4.

11.4. Инженерные решения по результатам расчетов

При выполнении данного подраздела студент выбирает сред­ства защиты (по данным подраздела 5.7.3 учебного пособия [3]). Вначале он находит требуемые кратности ослабления (п. 8 подраздела 11.1). Затем рассчитывает требуемую для этих целей ширину лесополос (снижение интенсивности ЭМП на 0,3 дБ на каждый метр ширины лесопосадок), требуемое повышение вы­соты антенны 4 ∆hа и изменение угла направленности ∆α (высота насыпи с антенной не должна быть больше 10 м, угол наклона не должен превышать 3°) .При невозможности обеспечения данными средствами требуемого снижения интенсивности ЭМП применяется облицовка стен жилых зданий специальными материалами и остекление оконных проемов стеклом, покрытым двуокисью олова (снижение интенсивности на 20 дБ) и т.д. [16].

В заключении студент приводит основные результаты расче­тов - интенсивность излучения в расчетных точках и Умакс, ширину диаграммы направленности на заданном удалении от РЛС, среднюю мощность РЛС, а также рекомендуемые средства защиты.

12. Расчеты платы за загрязнения окружающей природной среди

12.1. Методики расчетов

Одним из составляющих экономического механизма природо­пользования в РФ с 01.01.93г. является расчет платы за заг­рязнения атмосферы и гидросферы, размещение отходов производства и другие виды (вибрация, шум, электромагнитные, ра­диационные, тепловые и т.п.) вредного воздействия на окружа­ющую природную среду (ОПС). Его проводят все юридические ли­ца с количеством работающих более 3 чел. В Тверской области действует две методики общего расчета платы за загрязнения ОПС: I) для крупных предприятий, АО и фирм, имеющих экологи­ческий паспорт с утвержденными ПДВ, BСB, ПДС, ОДУ и т.п.;

2) для малых предприятий, организаций и учреждений, не имею­щих экологического паспорта [3].

Методика общего расчета платы за загрязнения ОПС для крупных предприятий, АО и фирм (первая методика) предусматривает выполнение четырех специфических расчетов: I) за выбро­сы 3В в атмосферный воздух; 2) за выбросы 3В в водные объек­ты; 3) за размещение отходов на выделенных территориях (по­лигонах) и 4) за другие вредные воздействия (например, теп­ловые загрязнения водных объектов) на ОПС. Ниже рассмотрим методики этих расчетов более подробно в деноминированных рублях (сокращенно в рублях).

I. Методика расчета суммарной платы за выбросы 3В в ат­мосферный воздух следующая:

1 .1. Определяют основную плату, руб, по формулам:

(12.1)

1.1.1. При выбросах до ПДВ, т.е. М_i ≤ ПДВ_i

1

(12.2)

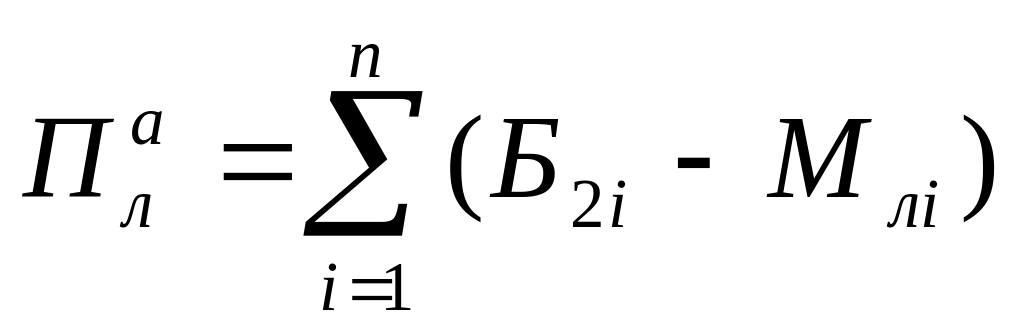

.1.2. При выбросах до ВСВ, т.е. М_i ≤ ВСВ_i = М_лi или М_i – ПДВ_i ≤ ВСВ_i = М_лi

1

(12.3)

.1.3. При сверхлимитных выбросах, т.е. М_i – ВCВ_i = Мcвi или М_i = Мсвi, когда нет разрешенных ни ПДВ ,ни ВСВ

где i = 1...n - перечень 3В в выбросах данного предприятия (например, аммиак, бензин, керосин и др.); Б_1i и Б_2i - ба­зовые нормативы платы по табл. 12.1 за каждое i-е 3В соответственно при выбросах в пределах ПДВ и ВСВ, руб/т; М_i - фак­тическая годовая масса каждого i-го 3В в выбросе, т/год;

ПДВ_i - предельно допустимый выброс i-х 3В, т/год; ВСВ_i - временно согласованный выброс i-х 3В, т/год; М_лi^' - лимитирующий выброс i-х 3В, т/год; Мcвi - сверхлимитный выброс i—х. 3В, т/год.

1.2. Определяют скорректированную плату, руб, по формулам:

1

(12.4)

.2.г. При выбросах до ПДВ, т.е. М_i ≤ ПДВ_i

1

(12.5)

.2.2. При выбросах до ВСВ, т.е. М_i ≤ ВСВ_i = М_лi или M_i – ПДВ_i ≤ ВСВ_i =М_лi

1

(12.6)

.2.3. При сверхлимитных выбросах М_i – ВСВ_i = Мcвi или M_i = Mсвi, когда нет разрешенных ни ПДВ_i, ни BCB_i

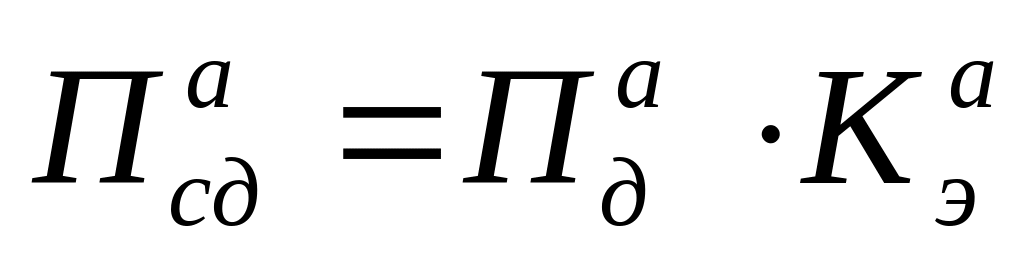

где К^а_э - коэффициент экологической ситуации и экологической значимости по состоянию атмосферного воздуха, который для Центрального экономического региона РФ равен 1,9, а для г.Твери и других городов области Kg = 2,28 (при расположении предприятия на территориях национальных парков и т.п. К^а_э увеличивается в 2 раза).

1

(12.7)

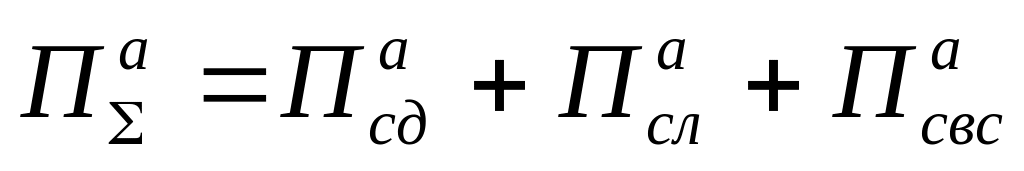

.3. Определяют суммарную плату, руб, по формуле

1

(12.8)

.4. Определяют скорректированную суммарную плату, руб, по формуле

где Ки - коэффициент индексации, принимаемый каждым субъек­том Федерации (в Тверской области Кд= 48 с (01.01.98г. и он ежегодно увеличивается в связи с инфляцией).

1

(12.9)

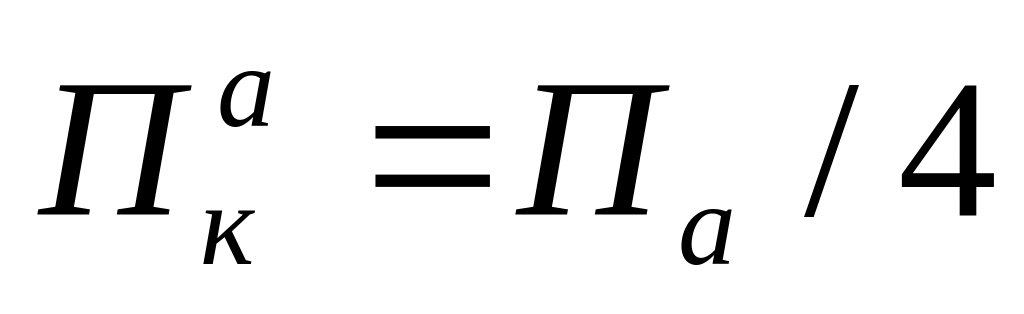

.5. Вычисляют поквартальную плату, руб, (при условии равно­мерного загрязнения атмосферы в течение года) по формуле

2. Методика расчета суммарной платы за сброс 3В в водные объекты следующая:

2.1. Определяют основную плату, руб, по формулам:

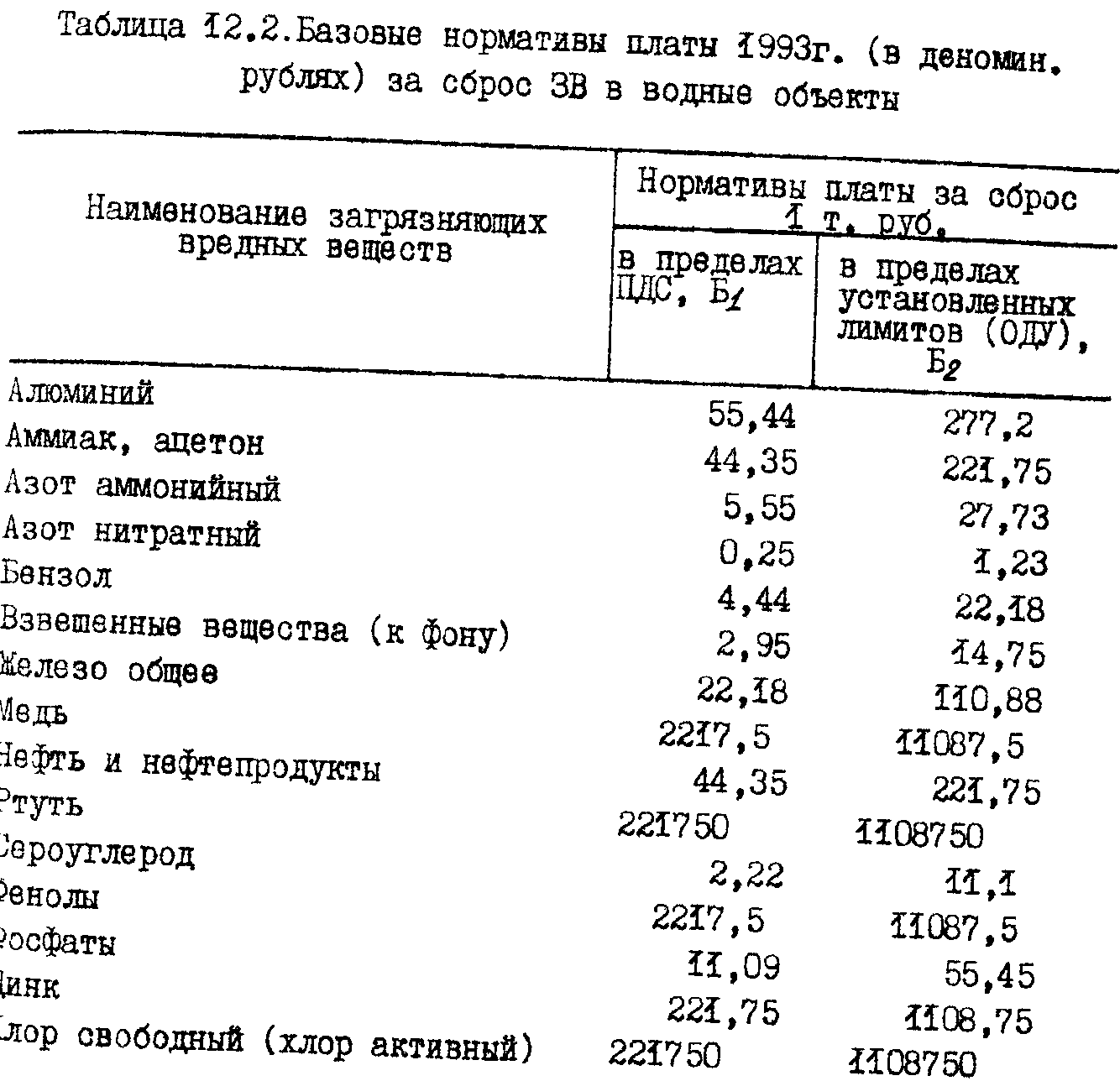

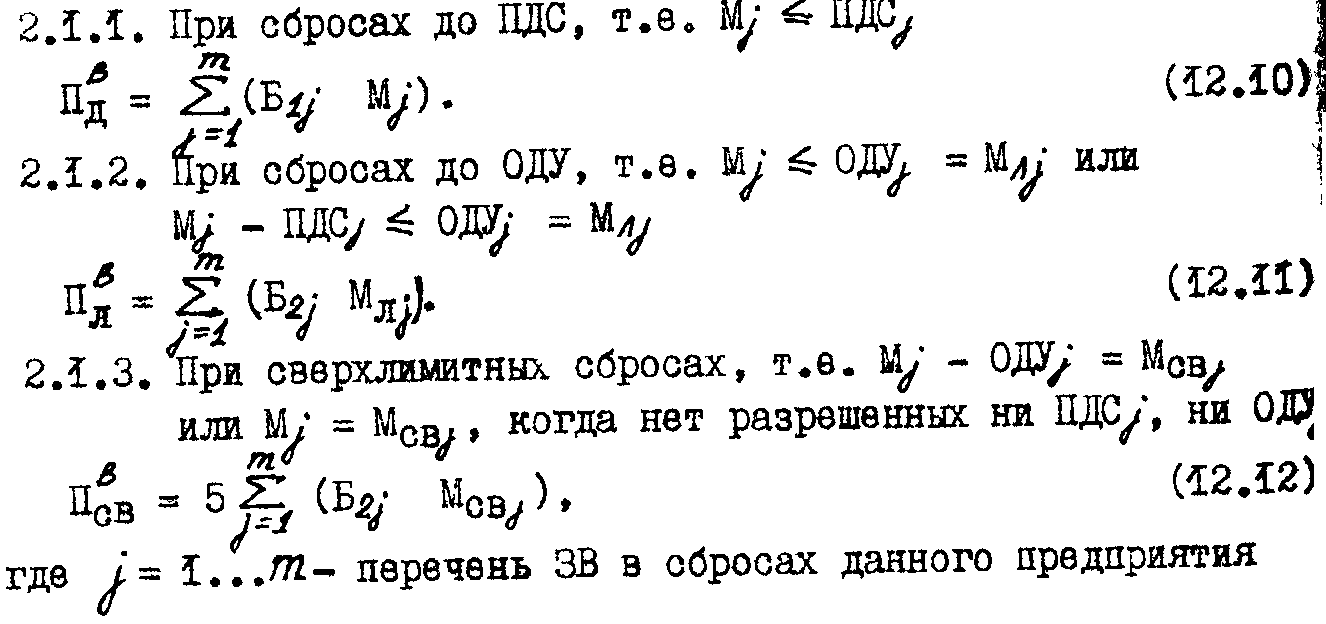

(например, ацетон, бензол, медь и др ). Б_1j и Б_2j – базовые ­нормативы платы по табл. 12.2 за каждое j-е ЗВ в сбросах соответственно в пределах ПДС и ОДУ, руб/т.; М_j – фактическая годовая масса каждого j-го 3В в сбросах, т/год.; ПДС_j – предельно допустимый сброс j-х ЗВ, т/год; ОДУ_j – ориентировочно допустимый уровень j-х 3В в сбросе. т/год; М_лj – лимитурующий сброс j-х ЗВ, т/год; М_свj – сверхлимитный сброс j-х ЗВ, т/год.

2.2. Определяют скорректированную плату, руб, по формулам:

2 .2.1. При сбросах до ПДС, т.е. М_j ≤ ПДС_j

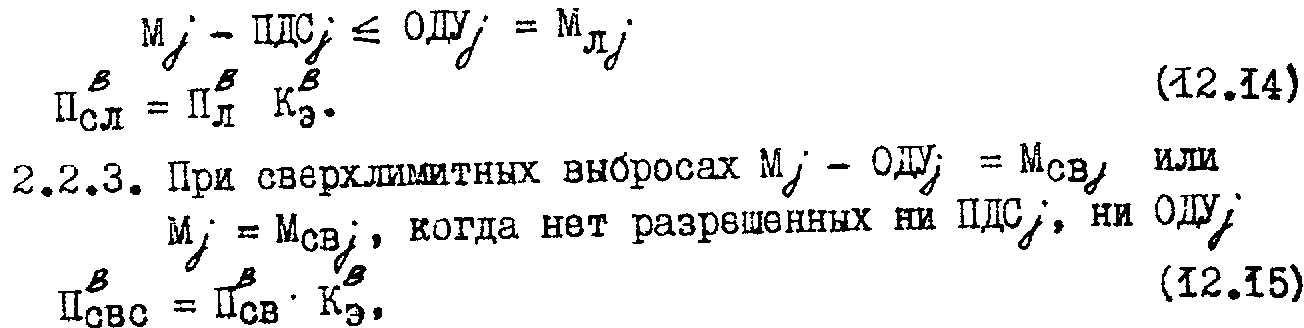

2.2.2. При сбросах до ОДУ, т.е. М_j ≤ ОДУ_j = М_лj или

где K^в_э - коэффициент экологической ситуации и экологической значимости по состоянию водных объектов, который для водных объектов Тверской области равен 1,16 или 1,08 при впадений их в бассейны соответственно Каспийского моря или Балтийского моря (при расположении предприятия на территориях националь­ных парков и т.п. К^в_э увеличивается в 2 раза).

2

(12.16)

.3. Определяют суммарную плату, руб. по формуле

2

(12.17)

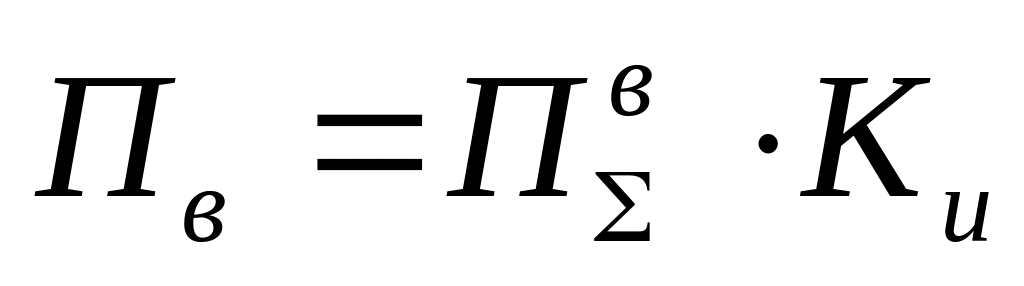

.4. Определяют скорректированную суммарную плату, руб, по формуле

где Ки то же, что и в формуле (12.8).

2

(12.18)

.5. Вычисляют поквартальную плату, руб, (при условии равно­мерного загрязнения водного объекта в течение года) по фор­муле

3. Методика расчета суммарной платы за размещение отходов на выделенных территориях (полигонах) следующая:

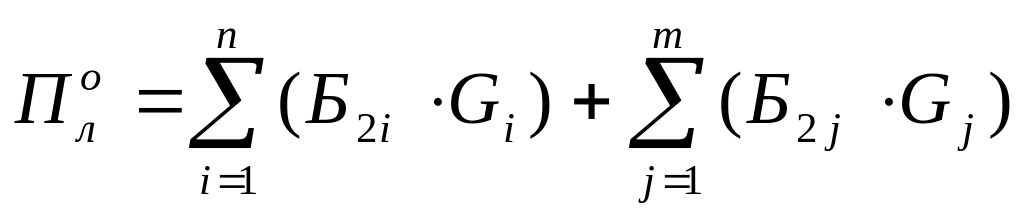

3.1. Определяют основную плату, руб, по формулам:

3 .1.1. При лимитных размещениях нетоксичных и токсичных от­ходов, т.е. Gi≤ Gлi и Gj≤ Gлj.

3.1.2. При сверхлимитных размещениях нетоксичных и токсичных отходов, т.е. Gi - Gлi = Gсвi и Gj – Gлj = Gсвj или Gi == Gсвi и Gj = Gсвj , когда нет разрешенных (ус­тановленных) лимитов

G

(12.20)

лi и Gлj

где i = 1…n - перечень нетоксичных отходов производства;

j = 1...m - перечень токсичных отходов 1, 2, 3 и 4 классов токсичности; Б_2i и Б_2j - базовые нормативы платы по табл.12.3 за каждый i-й. и j-й отход, руб/т (j-ые отходы в зависимости от класса их токсичности); Gi. - фактическая годовая масса каждого i-го нетоксичного отхода, т/год; Gj - фактическая годовая масса каждого j-го токсичного отхода по 1, 2, 3 и 4 классам токсичности, т/год; Gлi - лимитируемая масса i-x. не­токсичных. отходов, т/год; Gлj - лимитируемая масса каждого j-го токсичного отхода по 1, 2, 3 и 4 классам токсичности, т/год; Gсвi - сверхлимитная масса i-х нетоксичных отходов, т/год; Gсвj - сверхлимитная масса j-х токсичных отходов по I, 2, 3 я 4 классам токсичности, т/год.

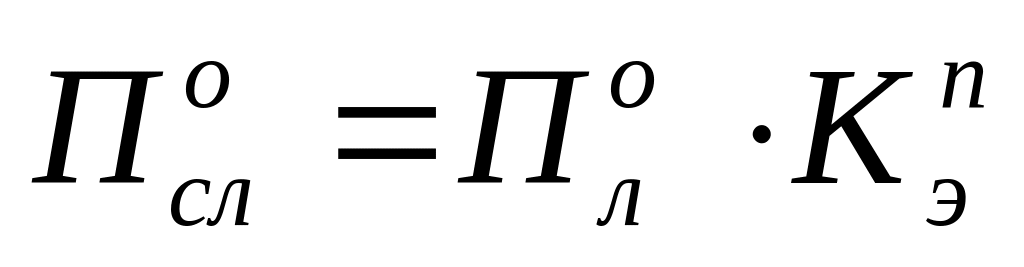

3.2. Определяют скорректированную плату, руб., по формулам:

3.2.1. При размещениях нетоксичных и токсичных отходов в пределах установленных лимитов, т.е. Gi≤ Gлi и Gj≤ Gлj

(12.21)

3

(12.22)

.2.2. При сверхлимитных размещениях нетоксичных и токсичных отходов, т.е. Gi-Gлi= Gсвi и Gj- Gлj= Gсвj или Gi= Gсвi и Gj≤ Gсвj, когда нет разрешенных (установленных) лимитов Gлi и Gлj

где K^п_э - коэффициент экологической ситуации и экологической значимости по состоянию почвы, который для Тверской области равен 1,6.

3

(12.23)

.3. Определяют суммарную плату, руб., по формуле

3

(12.24)

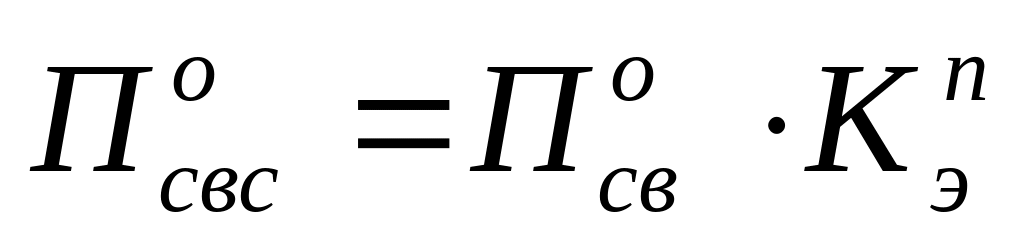

.4. Определяют скорректированную суммарную плату, руб., по формуле

где Ки -то же, что и в формуле (12.8).

3

(12.25)

.5. Вычисляют поквартальную плату, руб., (при условии равномерного вывоза отходов в течение года) по формуле:

4. Методика расчета суммарной платы за тепловое загрязне­ние водных объектов (по другим видам вредного воздействия на ОПС пока нет нормативов платы) следующая:

4.1. Определяют основную плату, руб., за зимние и летние ме­сяцы года по формулам:

4

(12.26)

.1.1. При лимитных тепловых загрязнениях водных объектов

4

(12.27)

.1.2. При сверхлимитных* тепловых загрязнений водных объектов

где Б^I₂...Б^XII₂ - норматив платы по табл. 12.4 за тепловое за­грязнение водных объектов соответственно в январе...декабре месяцах года, тыс.руб. (рекомендуем их перевести в рубли,

чтобы не допустить ошибки в расчете).

4

(12.28)

.2. Определяют суммарную плату, руб., по формуле

4

(12.29)

.3. Определяют скорректированную суммарную плату, руб., по формуле

г де Ки то же,что и в формуле (12.8).

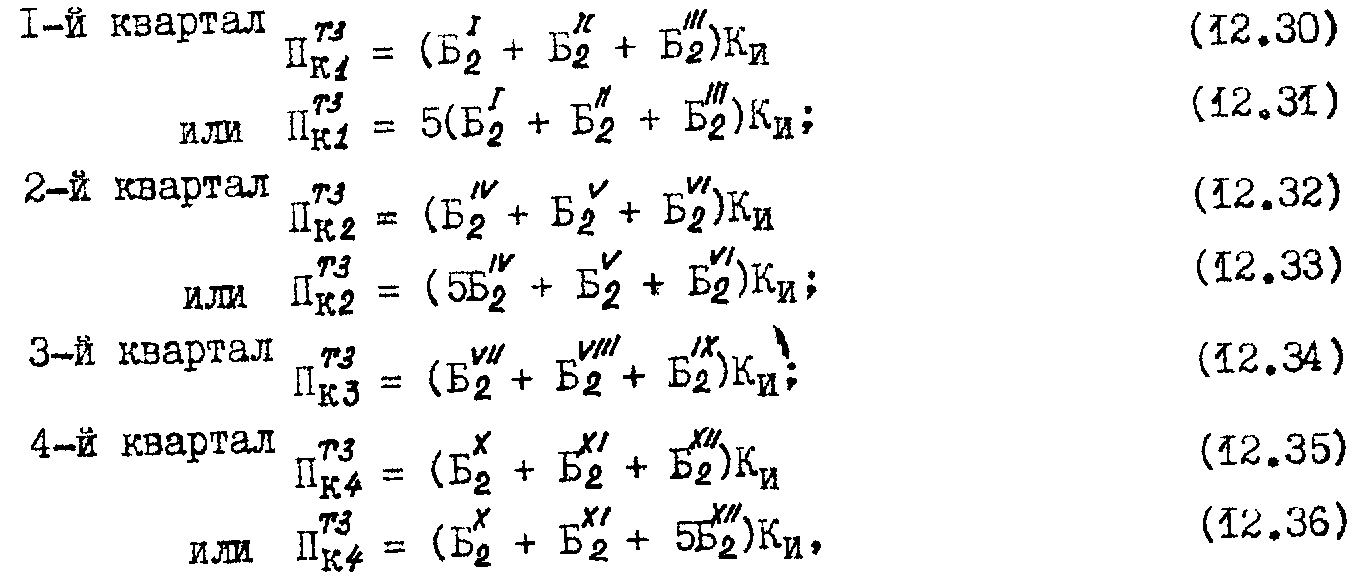

4.4. Вычисляют поквартальную плату, руб., (тепловое загрязнение водных объектов неравномерно в течение года) по формулам:

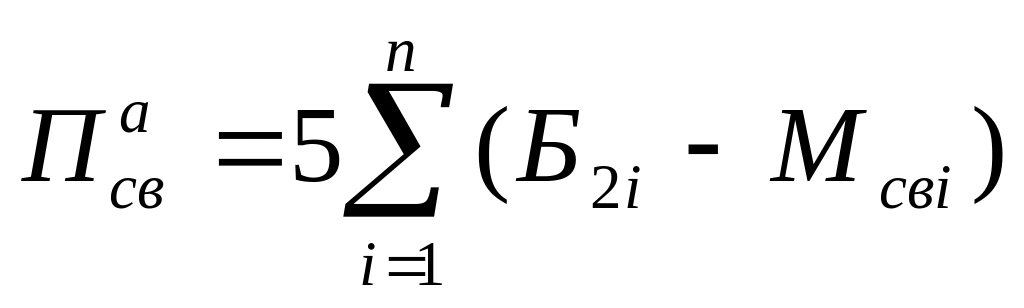

где 5 - увеличение платы при сверхлимитных тепловых загрязнениях (см. примечание к табл. 12.4).

5

(12.37)

. Определяют итоговую годовую плату, руб., за загрязнения ОПС крупным предприятием, АО и фирмой по формуле

В формуле (12.37), кроме указанных составляющих, могут быть и другие (например, за вредные воздействия вибраций, шума или за электромагнитное и радиационное загрязнения) при условии разработки по ним соответствующих нормативов.

Затем студенты выполняют анализ и обоснование инженерных решений, руководствуясь указаниями подразделов 12.3 и 12.4.

Для малых предприятий и фирм, торгово-закупочных организа­ций и различных учреждений (в том числе вузы, техникумы, кол­леджи и школы) введена с 1997г. в Тверской области вторая ме­тодика общего расчета платы за загрязнения ОПС [З]. В ее основе лежат усредненные квартальные нормативы платы 1997г. (с учетом Ки = 42 в деномин. рублях) за единицу лимитного и/или сверхлимитного загрязнения (табл. 12.5). Они действуют и в настоящее время при умножении их на коэффициент пересчета индексации, определяемый по формуле

г

(12.38)

де К^д_и - действующий коэффициент индексация в Тверской облас­ти на момент расчета платы за загрязнения ОПС (с 01.01.98г. К^д_и = 48).

Данная методика предусматривает выполнение четырех специ­фических расчетов: I) за выбросы 3В в атмосферу от стационар­ных ИЗ; 2) за выбросы 3В в атмосферу от передвижных ИЗ; 3) за сброс 3В в водоем или канализацию и 4) за размещение отходов. Сущность их приведена ниже.

1. Методика расчета квартальной суммарной платы за выброс ЭВ в атмосферу от стационарных ИЗ следующая:

1.1. Определяют плату, руб., за сверхлимитные выбросы по фор­мулам :

1

(12.39)

.1.1. При выполнении сварочных работ с помоцью Н₁ сварочных (ручных) дуговых аппаратов

1

(12.40)

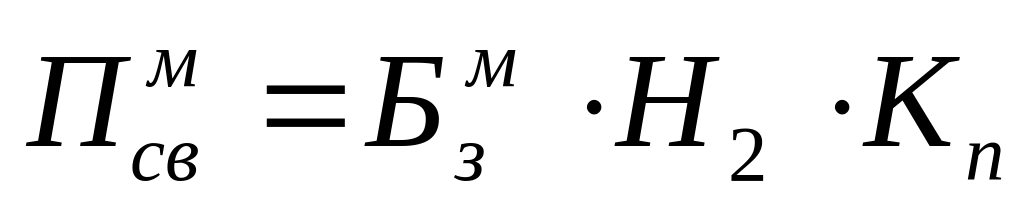

.1.2. При выполнении механической обработки Н₂ комплексом оборудования

1

(12.41)

.1.3. При зарядке Нз аккумуляторов

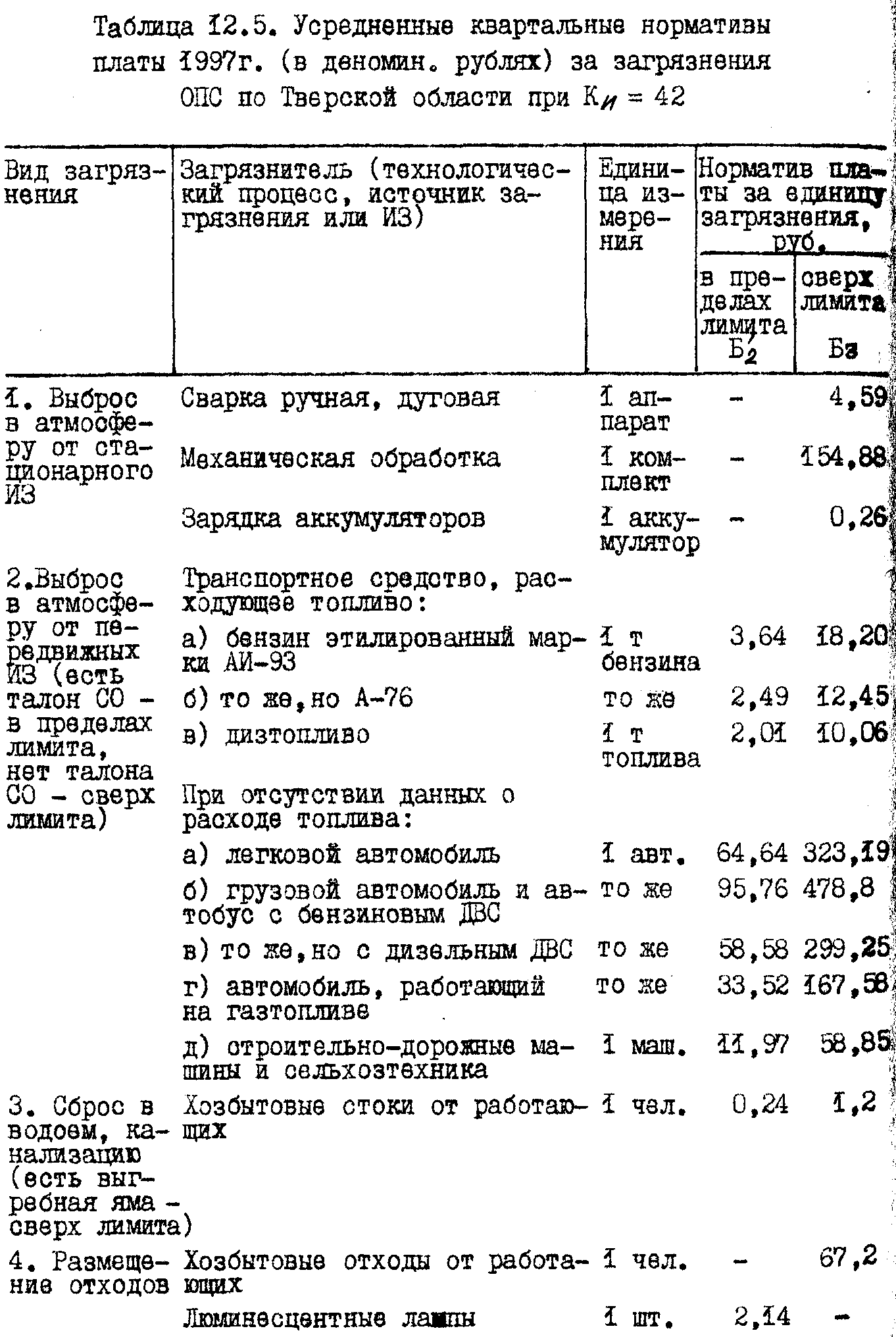

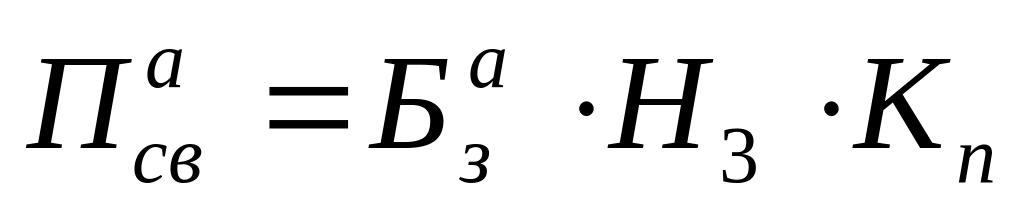

г де Б^с_з, Б^м_з и Б^а_з - норматив платы по табл. 12.5 за соответствующий вид работ, руб.; Кп - коэффициент пересчета по формуле (12.38).

1

(12.42)

.2. Вычисляют суммарную плату, руб., за все стационарные ИЗ по формуле

2. Методика расчета квартальной суммарной платы за выброс 3В в атмосферу от передвижных ИЗ следующая:

где П^Б_л - лимитная плата за автомобили, расходующие бензин, руб.; П^д_л -то же, но дизтопливо, руб.; П^л_Σ - лимитная суммарная плата, руб.; К1, К2 и К3 - квартальный расход соответственно бензина марок АИ-93, А-76 и дизтошшва, т/кварт.; Б^{`</sup><sub>2э</sub> , Б<sup>`}_2Б и Б^`_2д - норматив платы по табл. 12.5 соответственно за бензин марок АИ-93, А-76 и дизтоплива, руб.; Кп - коэффициент пере­счета по формуле (12.38).

где П^Б_св - сверхлимитная плата за автомобили, работающие на бензине, руб.; П^д_св – то же, но на дизтопливе, руб.; П^св_Σ - сверх­лимитная суммарная плата, руб.; Б^{`</sup><sub>3э</sub> , Б<sup>`}_3Б и Б^`_3д - норматив платы по табл. 12.5 соответственно за бензин марок АИ-93, А-76 и дизтопливо, руб. Остальные обозначения ом. выше. 2.1.3. При отсутствии данных о расходе топлива, но имеются талоны СО на автомобили (машины)

где П^л_ло - лимитная плата за Мл (шт.) легковых автомобилей, руб.; П^габ_ло - лимитная плата за Мгаб (шт.) грузовых автомоби­лей и автобусов о бензиновым ДВС, руб.; П^гад_ло – то же, за Мгад (шт.) грузовых автомобилей и автобусов с дизельным ДВС, руб.; П^аг_ло -то же, за Маг (шт.) автомобилей, работающих на газовом топливе, руб.; П^мт_ло - то же, за Ммт (шт.) строительно-дорожных машин и сельхозтехнику, руб.; П^ло_Σ - лимитная сум­марная плата, руб.; Б^{`</sup><sub>2л</sub> , Б<sup>`}_2габ , Б^{`</sup><sub>2гад</sub>, Б<sup>`}_2эг и Б^`_2мт - норма­тив платы по табл. 12.5 соответственно за вышеуказанные типы автомобилей, стройдормашин и сельхозтехники, руб.

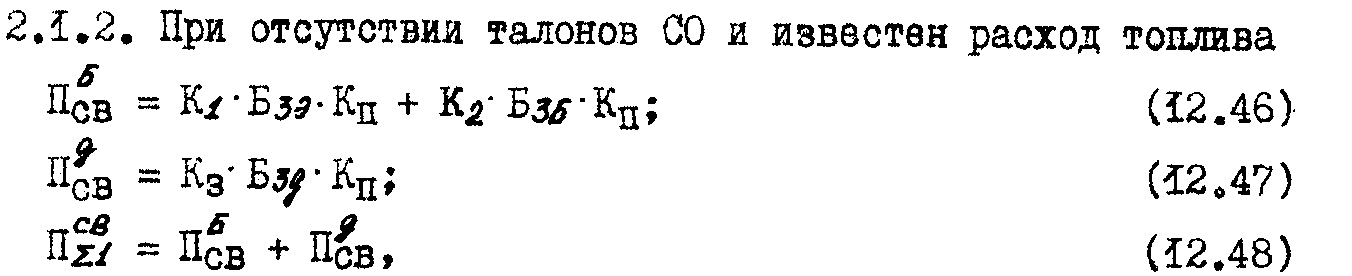

2.1.4. При отсутствии данных о расходе топлива и талонов СО на автомобили (машины)

2

(12.61)

.2. Вычисляют суммарную плату, руб., за все передвижные ИЗ по формуле

3 . Методика расчета квартальной суммарной платы за сброс 3В в водоем, канализацию следующая:

3

(12.62)

(12.63)

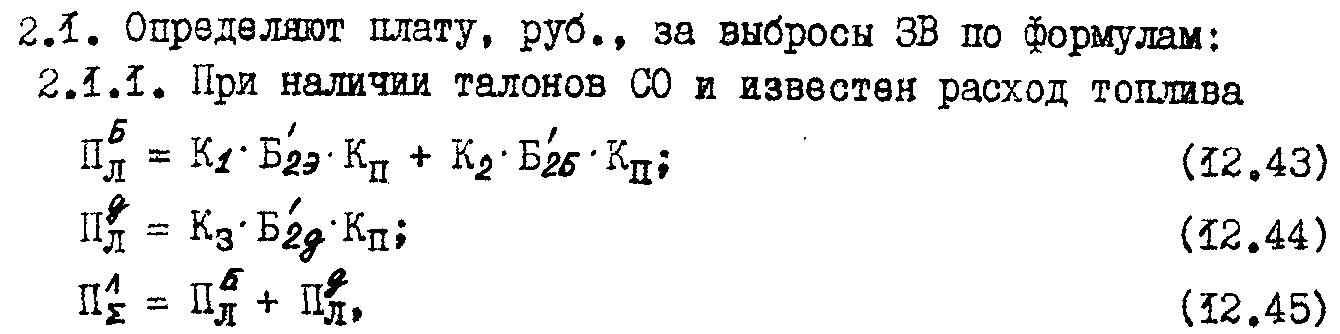

.1. Определяют плату, руб., за сброс 3В по формулам:

где П^с_л -. лимитная плата за хозбытовые стоки за Р работающих при отсутствии выгребной ямы, руб.; П^с_св - сверхлимитная плата за хозбытовые стоки за Р работающих при наличии выгребной ямы, руб.; Б^`_2со и Б_3сн - норматив платы по табл. 12.5 соответственно при отсутствии или наличии выгребной ямы, руб.

(12.64)

3.2. Вычисляют суммарную плату, руб., за все сбросы 3В по формуле

4

(12.65)

(12.66)

. Методика расчета квартальной суммарной платы за размещение отходов следующая:

4 .1. Определяют плату, руб., за размещение отходов по формулам:

где П^л_л - лимитная плата за размещение Нл (шт.) люминесцент­ных ламп, руб.; П^х_св - сверхлимитная плата за размещение от­водов от Р работающих, руб.; Б^`_2л и Б_3х - норматив платы по табл. 12.5 соответственно за размещение люминесцентных ламп и хозбытовых отходов, руб.

4

(12.67)

.2. Вычисляют суммарную плату, руб., за размещение всех отходов по формуле

5

(12.68)

. Определяют итоговую плату, за загрязнения ОПС малым предприятием, организацией или учреждением

П осле этого студенты выполняют анализ и обоснование реше­ний, руководствуясь указаниями подразделов 12.3 и 12.4.

12.2. Задания на расчет

Задание № 12.2.1. Рассчитать годовую и поквартальную плату за загрязнения ОПС крупным предприятием (АО, фирмой) г.Твери по исходным данным табл. 12.6, представить их в виде диаграмм и гистограмм с анализом и указать источники платежей и меро­приятия по сокращению выплат. Предприятие (АО, фирма) осущест­вляет выброс в атмосферу и сброс в реку Волгу пяти 3В, а так­же размещает отходы I, 2 и 4 классов токсичности. При сбросе сточных вод в реку происходит тепловое загрязнение воды с со­ответствующим среднемесячным отклонением температуры реки как в зимние, так и в летние месяцы. При этом выбросы в атмосферу двуокиси азота, аммиака и бензина являются до ПДВ, взвешенных веществ - до BСB, а сероуглерода - сверхлимитными; сбросы в р. Волгу сероуглерода, взвешенных веществ и ацетона - до ПДС, нефтепродуктов - до ОДУ, а фенолов - сверхлимитными; отходы 2 и 4 классов токсичности - лимитными, а I класса - сверхли­митными. Коэффициент индексации принять действующий в Тверской области на момент расчета.

Задание » 12.2,2. Рассчитать квартальную плату за загряз­нения ОПС автотранспортным предприятием (АТП) г.Твери по ис­ходным данным табл. 12.7, представить их в виде диаграмм с анализом и указать источники платежей и мероприятия по сокра­щению выплат АТП имеет Мл легковых (работающих на бензине марки АИ-93 с расходом К₁, т/квартал), М^Б_га и М^д_га грузовых автомобилей и автобусов (работающих соответственно на бензина марки А-76 с расходом К₁, т/квартал, и дизтопливе с расходом Кз, т/квартал); Н₁ сварочных (ручных, дуговых) аппаратов, Н₂ комплектов по механической обработке и устройства по зарядке, Нз аккумуляторов в квартал; санитарно-бытовыв помещения без выгребных ям. На АТП работает Р человек и сгорает Н_л люминесцентных ламп в квартал.

Расчет выполнить для случаев: I) имеются и отсутствуют данные о расходе топлива; 2) имеются и отсутствуют талоны СО у всех автомобилей; 3) имеются и отсутствуют данные о расходе топлива и талоны СО у всех автомобилей. Коэффициент индекса­ции принять действующий в Тверской области на момент расчета.

Задание J6 12.2.3. Рассчитать квартальную плату за загряз­нения ОПО торговой фирмой Тверской области по исходным данным: табл. 12.8 , представить их в виде диаграмм с анализом и ука­зать мероприятия по сокращению .выплат, В фирме работает Р человек, имеется Мл легковых и Мг грузовых автомобилей, работа­ющих на бензине марок соответственно АИ-93 (К₁, т/квартал) д А -76 (К₂, т/квартал), и сгорает Нл люминесцентных ламп в квартал.

Расчет выполнить для случаев: I) имеются и отсутствуют данные о расходе бензина соответствующих марок; 2) имеются и отсутствуют талоны СО у всех автомобилей; 3) имеются и отсутствуют данные о расходе бензина и талоны у всех автомобилей;

4) имеется и отсутствует выгребная яма. Коэффициент индексации принять действующий в Тверской области на момент расчета.
