7.12 Скп на базі кондиціонера спліт-системи з припливною вентиляцією і система природної витяжної вентиляції котеджу

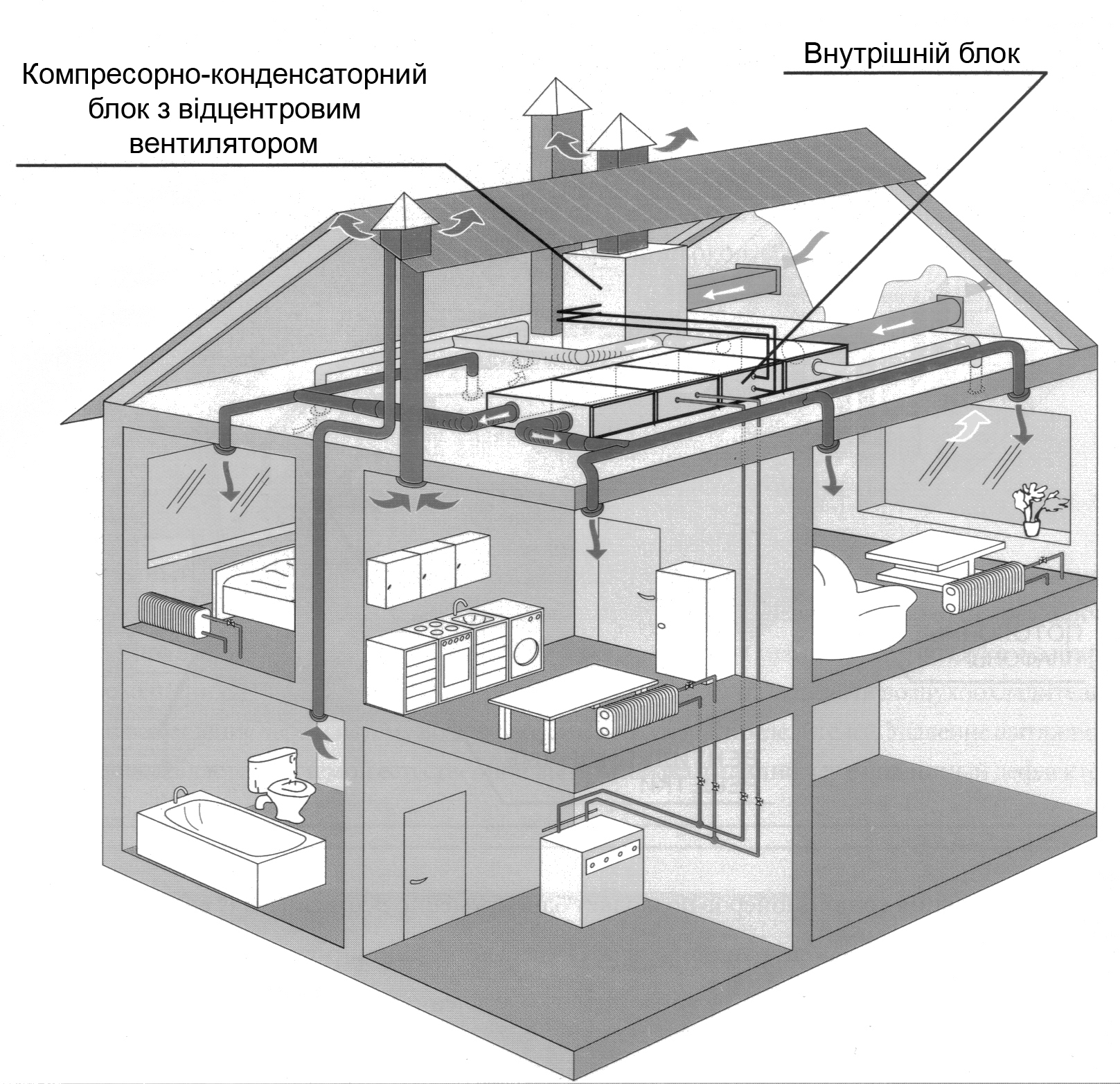

Кондиціонер спліт-системи з припливною вентиляцією складається з внутрішнього (випарного) і зовнішнього (компресорно-конденсаторного) блоків. В даному прикладі використаний компресорно-конденсаторний блок з відцентровим вентилятором (рис. 7.12).
В ін розміщений на технічному поверсі. Повітря для його охолодження забирається з вулиці. Внутрішній блок встановлений на технічному поверсі і працює на суміші зовнішнього і рециркуляційного повітря. Охолодження повітря влітку здійснюється з допомогою фреонового повітроохолоджувача, а підігрів повітря взимку –
Рис. 7.12 з допомогою водяного-
(або електричного) кало-
рифера. В даному випадку використовується водяний калорифер, що працює в період опалення від газового котла.
Забір зовнішнього повітря в кондиціонер і його роздавання по приміщенням здійснюється по мережі повітроводів. Повітря для охолодження конденсатора подається відцентровим вентилятором по мережі повітроводів. Для компенсації припливу повітря з приміщень санвузлів і кухні передбачена витяжна вентиляція.
7.13 Скп на базі «чиллера-фанкойлів» і припливно-витяжна установка з утилізацією тепла витяжного повітря котеджу
Обладнання систем кондиціонування і вентиляції розташовано на технічному поверсі (рис. 7.13).
В системі кондиці-
онування використовується чиллер з повітряним охолодженням конденсатора. Охолоджувальне повітря подається в конденсатор відцентровим вентилятором по системі повітроводів. В житлових приміщеннях розташовані фанкойли підлогового типу вертикального виконання. Вони здійснюють індивідуальне регулювання-
Рис. 7.13 температури в кожному
приміщенні. Система обв’язування фанкойлів двохтрубна, але в опалювальний період передбачено їх переключення від чиллера на індивідуальний газовий котел, що встановлений в окремому приміщенні. Взимку фанкойли працюють як опалювальні прилади.
Припливна і витяжна вентиляція котеджу забезпечується припливно-витяжною установкою.
Для утилізації тепла витяжного повітря в установці використовується повітро-повітряний рекуператор. Установка також розташована на технічному поверсі, а оброблене повітря надходить і забирається з приміщення по системі повітроводів.
Контрольні запитання
Коли вперше на практиці був використаний кондиціонер?
Назвіть основні віхи розвитку кондиціонерної техніки у світі.
Як розвивалося кондиціонування в СРСР?
Назвіть основні характеристики таких холодофгентів як аміак, R11 і R12?
Які міжнародні документи регулюють виробництво холодоагентів?
Наведіть нові перспективні холодоагенти, їх характеристики.
Дайте визначення вентиляції і кондиціонуванню повітря.
За якими ознаками класифікуються системи вентиляції?
За якими ознаками класифікуються системи кондиціонування?
Які особливості віконних кондиціонерів?
Які особливості мобільних кондиціонерів?
Які особливості спліт-систем настінного типу?
Які особливості спліт-систем касетного типу?
Які особливості спліт-систем канального типу?
Які особливості спліт-систем колонного типу?
Які особливості спліт-систем підлогово-стельового типу?
Які особливості мультіспліт-систем?
Які особливості VRF-систем?
Які особливості дахових кондиціонерів?
Які особливості шафових кондиціонерів?
Які особливості центральних кондиціонерів?
Які особливості систем з чиллерами і фанкойлами?
