Додатки
Додаток 1
Перелік основної нормативної документації по системам опалення, вентиляції і кондиціонування повітря, що діють в Україні.
1. СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование".
2. Изменение № 1 СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование".
3. Изменение № 2 СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование".
4. ДБН В.2.2-2-95 "Теплиці та парники".
5. ДБН А.2.2-1-95 "Склад і зміст матеріалів оцінки впливу на навколишнє середовище (ОВНС) при проектуванні і будівництві підприємств, будинків і споруд. Основні положення проектування".
6. ДБН А.3.1-3-94 "Прийняття в експлуатацію закінчених будівництвом об'єктів. Основні положення".
7. ДБН В.2.8-2-95 "Будівельні машини, обладнання і механізований інструмент. Види випробувань. Порядок їх здійснення".
8. ДБН А.3.1-4-95 "Положення про гарантійний паспорт-сертифікат на об'єкт, що вводиться в експлуатацію".
9. ДБН А.2.2-2-96 "Технічний захист інформації. Загальні вимоги до організації проектування і проектної документації для будівництва".
10. ДБН А.2.2-3-97 "Склад, порядок розроблення, погодження та затвердження проектної документації для будівництва".
11. ДБН В.2.2-3-97 "Будинки та споруди навчальних закладів".
12. ДБН В.2.5-13-98 "Пожежна автоматика будинків і споруд".
13. ДБН В.2.2-4-97 "Здания й сооружения детских дошкольных учреждений".
14. ДБН В.2.2-9-99 "Громадські будинки та споруди. Основні положення".
15. ДБН В.2.2.-10-2001 "Будинки і споруди. Заклади охорони здоров'я".
16. ДБН Г. 1-5-96 "Нормативна база оснащення будівельних організацій (бригад) засобами механізації, інструментом і інвентарем".
17. ДБН А.3.1.-5-96 "Організація будівельного виробництва".
18. ДБН А.1.1.-3-93 "Порядок проведення експертизи, узгодження, затвердження, реєстрації, видання та скасування нормативних документів".
19. ДБН А.1.1.-2-93 "Порядок розробки, вимоги до побудови, викладу та оформлення нормативних документів".
20. ВБН В.2.2-00032106-1-95 "Будинки і споруди. Проектування банків і банківських сховищ".
21. ДСТУ Б А.2.4-1-95 (ГОСТ 21.206-93) "СПДБ. Умовні позначення трубопроводів".
22. ДСТУ Б А.2.4-8-95 (ГОСТ 21.205-93) "СПДБ. Умовні позначення елементів санітарно-технічних систем".
23. ДСТУ Б А.2.4-3-95 (ГОСТ 21.408-93) "СПДБ. Правила виконання робочої документації автоматизації технологічних процесів".
24. ДСТУ Б А.2.4-9-95 (ГОСТ 21.405-93) "Правила виконання робочої документації теплової ізоляції обладнання і трубопроводів".
25. ДСТУ Б А.2.4-10-95 (ГОСТ 21.110-95) "СПДБ. Правила виконання специфікацій обладнання виробів і матеріалів".
26. ДСТУ Б А.2.4-11-95 (ГОСТ 21.114-95) "СПДБ. Правила виконання ескізних креслень загальних видів нетипових виробів".
27. ДСТУ Б В.2.5-8-96 (ГОСТ 15167-93) "Вироби санітарні керамічні. Загальні технічні умови".
28. ДСТУ Б В.2.5-12-98 (ГОСТ 30493-96) "Вироби санітарні керамічні. Типи та основні розміри".
29. ДСТУ Б В.2.4-12-95 (ГОСТ 21.606-95) "Правила виконання робочої документації тепломеханічних рішень котелень".
30. ДСТУ Б В.2.5-2-95 (ГОСТ 8690-94) "Радіатори опалювальні чавуні. Технічні умови".
31. ДСТУ Б В.2.7-97-2000 (ГОСТ 9573-96) "Вироби із мінеральної вати на синтетичному зв'язуючому".
32. ДСТУ Б В.2.7-55-96 (ГОСТ 21485-94) "Бачки змивні і арматура до них. Загальні технічні умови".
33. ДСТУ Б В.2.7-56-96 (ГОСТ 10499-95) "Вироби теплоізоляційні зі скляного штапельного волокна. Технічні умови".
34. ДСТУ Б В.2.5-9-97 (ГОСТ 23289-94) "Арматура санітарно-технічна водозливна. Технічні умови".
35. ДСТУ Б В.2.5-14-99 (ГОСТ 19681-94) ) "Арматура санітарно-технічна водозливна. Загальні технічні умови".
36. ДСТУ Б В.2.5-10-97 (ГОСТ 25809-96) "Змішувачі і крани водорозбірні. Типи і основні розміри".
37. ДСТУ Б В.2.5-11-98 (ГОСТ 1811-97) "Трапи для систем каналізації будинків. Технічні умови".
38. ДСТУ Б В.2.7-13-95 (ГОСТ 26302-93) "Скло. Методи визначення коефіцієнтів направленого пропускання і відбиття світла".
39. ДСТУ Б В.2.5-1-95 (ГОСТ 23695-94) "Прилади санітарно-технічні сталеві емальовані. Технічні умови".
40. ДСТУ Б В.2.5-4-95 (ГОСТ 11614-94) "Крани змивні напівавтоматичні. Технічні умови".
41. ДСТУ Б В.2.5-7-97 (ГОСТ 18297-96) "Прилади санітарно-технічні чавунні емальовані. Технічні умови".
42. ДСТУ Б В.2.5-3-95 (ГОСТ 20849-94) "Конвектори опалювальні. Технічні умови".
43. ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97) "Основні вимоги до проектної та робочої документації".
44. ДСТУ Б В.2,5-15-99 (ГОСТ 10944-97) "Крани регулювальні та запірні ручні для систем водяного опалення будівель".
45. ДСТУ Б В.2.1-2-96 (ГОСТ 25100-95) "Грунти. Класифікація".
46. ДСТУ Б В.2.7-38-95 (ГОСТ 17177-94) "Матеріали і вироби будівельні теплоізоляційні. Методи випробувань".
47. ДСТУ Б В.2.5-5-96 "Прилади опалювальні. Номенклатура показників якості".
48. ДСТУ Б А. 1.1-34-94 "Вироби санітарно-технічні керамічні. Терміни та визначення".
49. ДСТУ Б В.2.5-17-2001 "Труби зі структурованого поліетилену для мереж холодного, гарячого водопостачання та опалення. Технічні умови".
50. ДСТУ Б В.2.5-18-2001 "Деталі з'єднувальні з поліпропілену для зварювання нагрітим інструментом врозтруб при будівництві мереж холодного та гарячого водопостачання".
51. СНиП 3.05.01-85 "Внутренние санитарно-технические системи".
52. СНиП 2.08.01-89 "Жилые здания".
53. СНиП 3-4-80 "Правила производства й приемки работ. Глава 4. Техника безопасности в строительстве".
54. СНиП 23-01-99 "Строительная климатология".,
55. СНиП ІІ-3-79* "Строительная тешготехника".
56. СНиП 2.04.14-88* "Тепловая изоляция оборудования й трубопроводов".
57. СНиП 2.03.13-88 "Полы".
58. ДСН 3.3.6.037-99 "Санітарні норми виробничого шуму, ультразвуку та інфразвуку".
59. ДСН 3.3.6.042-99 "Санітарні норми мікроклімату виробничих приміщень".
60. ДСН 3.3.6.039-99 "Державні санітарні норми виробничої загальної та локальної вібрації".
61. ДНАОП 1.1.10-1.04-01 "Правила безпечної роботи з інструментом та пристроями".
62. ДНАОП 0.00-8.19-99 "Порядок проведення опосвідчення електроустановок споживачів".
63. ДНАОП 0.00-1.21-98 "Правила безпечної експлуатації електроустановок споживачів".
64. ДНАОП 0.00-1.29-97 "Правила захисту від статичної електрики".
65. ДНАОП 0.00-1.07-94 "Правила устройства й безопасной зксплуатации сосудов, работающих под давлением".
66. Збірник повних текстів змін до Державних будівельних норм (ДБН), Державних стандартів України (ДСТУ), ГОСТів та СНіПів, що були введені в дію в 2001 році.
67. Збірник повних текстів змін, що буди введені в дію в 1994-2000 рр., до Державних будівельних норм (ДБН), Державних стандартів (ДСТУ), ГОСТів та СНіПів.
68. Перелік чинних в Україні нормативних документів у галузі будівництва (за станом на 1 січня 1999 р.).
69. Збірник доповнень, змін і поправок станом на 1 січня 2001 року до ПЕРЕЛІКУ чинних в Україні нормативних документів у галузі будівництва (на 01.01.99).
70. Збірник № 2 доповнень, змін і поправок станом на 1 січня 2002 року до ПЕРЕЛІКУ чинних в Україні нормативних документів у галузі будівництва (на 1.01.99).
Додаток 2
Розрахункові параметри зовнішнього повітря
Город |
Расчетная географическая широта, град. с. ш. |
Баромет-ричское давление, гПа |
Периол года |
Параметры А |
Параметры Б |
Среднесу-точая амплитуда температуры воздуха, °С |
Количество градусо-суток отопит, периода |
||||
Температура, °С |
Удельная энтальпия, кДж/кг |
Температура, °С |
Удельная энтальпия, кДж/кг |
Температура, °С |
Удельная энтальпия, кДж/кг |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Бердянск |
46 |
1010 |
Тепд. Холоди. |
25,9 -7 |
53,9 -2,5 |
1 1 |
30,5 -19 |
63 -17,6 |
1 1 |
12.5 |
3024 |
Винница |
48 |
970 |
Тепл. Холоди. |
23 -10 |
53,6 -6,7 |
Г 2,8 7,1 |
27,3 -21 |
56,9 -19.7 |
2,8 5,2 |
11,9 |
3610 |
Джанкой |
46 |
1010 |
Тепл. Холоди. |
27,8 -5 |
58,9 0 |
1 1 |
32.4 -17 |
63 -15,5 |
1 1 |
14 |
2640 |
Днепропетровск |
48 |
1010 |
Тепл. Холоди. |
26,5 -9 |
54 -5.4 |
1 7 |
31 -23 |
57,4 -22 |
1 5,7 |
11.3 |
3325 |
Донецк |
49 |
1010 |
Тепл. Холоди. |
25,3 -10 |
54.7 -6.7 |
1 6,2 |
30,4 -23 |
53,9 -22,2 |
1 6,2 |
13.9 |
3623 |
Евпатория |
45 |
1010 |
Тепл. Холоди. |
28,8 -3 |
63 -2.7 |
4 7,1 |
31,4 -16 |
67 -14,2 |
4 7,1 |
8.4 |
2324 |
Житомир |
48 |
990 |
Тепл. Холоди. |
23.1 -9 |
50,5 -5.2 |
1 5,4 |
27.7 -22 |
54,7 -21 |
1 5,4 |
10,8 |
3610 |
Запорожье |
48 |
1010 |
Тепл. Холоди. |
27.1 -8 |
55,7 -5,4 |
1 7.8 |
31.2 -22 |
58,6 -21.2 |
1 7,1 |
12,5 |
3202 |
Ивано-Франковск |
48 |
970 |
Тепл. Холоди. |
22,8 -9 |
54,7 -5.4 |
1 5.8 |
27.4 -20 |
58,9 -18,9 |
1 5.8 |
11,2 |
3330 |
Измаил |
44 |
1010 |
Тепл. Холоди. |
27,2 -5 |
58.6 0 |
1 1 |
31,8 -14 |
61.5 -11.7 |
1 7 |
11.8 |
2812 |
Керчь |
44 |
1010 |
Тешт. Холоди. |
26 -4 |
60,7 1.3 |
4,1 10,2 |
30,3 -15 |
62,8 -13 |
4,1 9 |
11 |
2174 |
Киев |
51 |
990 |
Тепл. Холодн. |
23.7 -10 |
53.6 -6.7 |
1 5,3 |
28,7 -22 |
56,1 -20,7 |
1 4,2 |
10,8 |
3572 |
Кировоград |
48 |
990 |
Тешь Холодн. |
25,8 -5,4 |
55,3 -5.4 |
1 6,7 |
29,7 -22 |
57.4 -20,7 |
1 5,7 |
12,9 |
3515 |
Конотоп |
52 |
990 |
Тепл. Холодн. |
24 |
52,3 -8 |
1 5 |
28 -24 |
55.7 -22,2 |
1 4,3 |
11,6 |
3919 |
Луганск |
48 |
1010 |
Тепл. Холодн. |
27.4 -10 |
56,3-6.7 |
1 6.7 |
31,8 -25 |
58,6 -24,3 |
1 52 |
13,9 |
3528 |
Луцк- |
52 |
970 |
Тепл. Холодн. |
22,6 -8 |
50,5-4.2 |
1 6,3 |
27,2 -20 |
54.7 -18,9 |
1 6.3 |
10,3 |
3403 |
Львов |
48 |
970 |
Тепл. Холодн. |
22,1 -9 |
53,2 -2,5 |
1 7,1 |
26,4 -19 |
57.4 -17.6 |
1 5.1 |
10,6 |
3476 |
Любашевка |
49 |
990 |
Тепл. Холодн. |
25,4 -9 |
54,7-5 |
1 1 |
30 -20 |
58,9 -18,9 |
1 1 |
11,1 |
3311 |
Мариуполь |
48 |
1010 |
Тепл. Холодн. |
26,6 -9 |
57,8 -5,4 |
3.6 12 |
31,8 -23 |
60,7 -22.2 |
3,6 8 |
11,4 |
3253 |
Николаев |
48 |
1010 |
Тепл. Холодн. |
27.9 -7 |
58,2 -2,9 |
3,2 11 |
31 -20 |
62 -18,6 |
3,2 10 |
12,5 |
2904 |
Одесса |
48 |
1010 |
Тепл. Холодн. |
• 25 -6 |
59 -1,3 |
3,3 12 |
28,6 -18 |
62 -18,3 |
3,3 |
8,8 |
2805 |
Продовження дод. 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Полтава |
48 |
990 |
Тепл. Холодн. |
24,5 -11 |
53,6 -8 |
4,4 6,8 |
29,4 -23 |
56.5 -21,9 |
4,4 6,2 |
11,5 |
3721 |
Ровно |
52 |
970 |
Тепл. Холодн. |
22,6 •9 |
51.5 -5,4 |
1 6,8 |
25,1 -21 |
55,3 -19,7 |
1 5,1 |
10,7 |
3533 |
Севастополь |
44 |
1010 |
Тепл. Холодн. |
25 0 |
60,7 -7,1 |
2,3 10,2 |
29,4 -11 |
64,5 -8,4 |
2,3 9 |
8,5 |
2015 |
Симферополь |
44 |
970 |
Тепл. Холодн. |
26,1 -^ |
59,5 -7.1 |
1 1,3 |
31,8 -15 |
63,2 14 |
1 8 |
14 |
2544 |
Славянск |
48 |
990 |
Теил. Холоди. |
27.1 -10 |
54.4 -6.7 |
1 6.8 |
31.2 -23 |
58,2 -24,3 |
1 5.2 |
13,2 |
3585 |
Сумы |
52 |
990 |
Тепл. Холоди. |
23.6 - 12 |
50.5 -9.2 |
1 5.9 |
28,2 -24 |
54.7 -23.7 |
1 5.9 |
10.7 |
3997 |
Тернополь |
48 |
970 |
Тепл. Холоди. |
22.1 9 |
52.8 -5 |
1 7.1 |
26.8 -21 |
57.4 -19.7 |
1 5.1 |
11,8 |
3515 |
Ужгород |
48 |
990 |
Тепл. Холоди. |
24.2 -6 |
54,4 -1.3 |
1 6 |
28.1 -18 |
58.6 -16.3 |
1 4.3 |
11.1 |
2657 |
Умань |
48 |
990 |
Тепл. Холоди. |
24.1 -9 |
53.6 _s |
1 7.1 |
28,7 -22 |
57.8 -19.7 |
1 5.7 |
12.7 |
3572 |
Феодосия |
45 |
1010 |
Тепл. Холоди. |
26.3 _2 |
63 1.3 |
1 6 |
30.9 -15 |
67 -13 |
1 6 |
8.2 |
2174 |
Харьков |
50 |
990 |
Тепл. Холоди. |
25.1 -11 |
52.8 8 |
1 6.7 |
29.4 -23 |
56.1 22,2 |
1 6.1 |
11.6 |
3799 |
Херсон |
48 |
1010 |
Тепл. Холоди. |
29 _~1 |
57.8 -2.9 |
1 9.9 |
30.6 -19 |
61,5 17.8 |
1 8 |
12,7 |
2906 |
Хмельницкий |
48 |
970 |
Тепл. Холоди. |
22.9 -9 |
54.7 -5.4 |
1 5.7 |
27.5 -21 |
53.9 - 20.1 |
1 5,7 |
10.9 |
3553 |
Черкассы |
50 |
990 |
Тепл. Холоди. |
24.5 -9 |
54.7 _5 2 |
1 1 |
29.1 22 |
58,9 -21 |
1 1 |
1 1 2 |
3591 |
Чернигов |
52 |
990 |
Тепл. Холоди. |
23.2 -10 |
51.5 -6.7 |
1 4.2 |
27.8 23 |
54.4 -21.9 |
1 3.8 |
11 |
3763 |
Черновцы |
48 |
970 |
Тепл. Холоди. |
23.8 -9 |
54.7 5.4 |
1 5.4 |
28.4 -20 |
58.9 -18.9 |
1 5.4 |
10.6 |
3228 |
Ялта |
44 |
1010 |
Тепл. Холоди. |
26.3 -1 |
61.1 8 |
1 9 |
30.5 -6 |
64.5 -2.5 |
1 8.7 |
8.4 - |
1613 |
Примечание 1. Для других населенных пунктов расчетные параметры наружного воздуха следует принимать по ближайшему из указанных в таблице городов.
Примечание 2. Количество градусо-суток отопительного периода указано для помещений
с температурой +10°С. Для помещений с другой температурой следует применять коэффициент к = (Тв — Тср.о). где Тср.о — средняя температура отопительного периода. °С; Тв — температура воздуха в помещении. °С.
Додаток 3

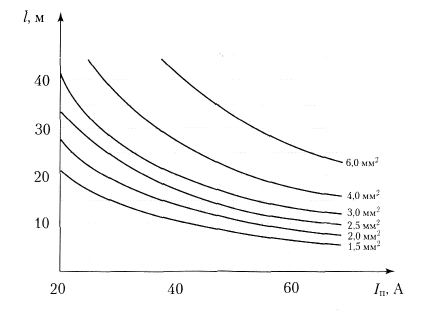

Визначення перерізу проводу електроживлення кондиціонера в залежності
від пускового току ( ) і довжини магістралі
Додаток 4
Тепло- і вологовиділення в залежності від температури повітря в приміщенні
Физическая нагрузка людей |
Температура воздуха в помещении, °С |
Тепловыделение |
Влаговыде-ление, г/м |
Выделение СО2, г/ч |
||
Явное тепло |
скрытое тепло |
полное количество тепла |
||||
В спокойном состоянии (театры, клубы и т. д.) |
10 15 20 25 30 35 |
ПО 90 70 50 30 10 |
30 35 35 35 50 70 |
140 125 105 85 80 80 |
30 40 45 50 75 120 |
30 |
При спокойной работе (учреждения, вузы и т. п.) |
10 15 20 25 30 35 |
120 110 85 55 35 10 |
30 35 45 70 90 45 |
150 135 130 125 125 125 |
40 55 75 110 140 180 |
35 |
При легкой физической работе |
10 15 20 25 30 35 |
130 105 80 50 30 10 |
30 45 60 80 100 120 |
160 150 140 130 130 130 |
45 80 105 150 180 200 |
40 |
При работе средней тяжести |
10 15 20 25 30 35 |
140 115 90 60 35 10 |
45 65 85 110 135 160 |
185 180 175 170 170 170 |
70 110 140 185 230 280 |
55 |
При тяжелой физической работе |
10 15 20 25 30 35 |
170 140 110 80 45 10 |
80 110 140 170 205 240 |
250 250 250 250 250 250 |
135 185 240 300 360 420 |
70 |
Детей в возрасте до 12 лет |
|
35 |
15 |
50 |
23 |
18 |
