69. Охлаждение доменной печи.

Охлаждение ДП преследует цель максимального сохранения футеровки и создания такой защиты кожуха от воздействия высоких температур, при которой печь могла бы работать даже при больших местных повреждениях кладки.

Охлаждение по видам теплоносителя делится на два основных способа: холодной технической водой и кипящей (диаэрированной) водой с использованием в качестве охлаждающего фактора скрытой теплоты парообразования. Второй способ известен под названием испарительного охлаждения. Оба способа охлаждения разделяются на горизонтальное и вертикальное. В первом случае холодильники шахты, распара, заплечиков и фурменной зоны устанавливаются в массиве кладки горизонтально, а во втором – вертикально по охлаждаемой поверхности, прикрепляясь к внутренней стороне кожуха печи специальными болтами. Охлаждение металлоприемника и боковой поверхности лещади при всех условиях осуществляется только вертикальными холодильниками.

Преимущества горизонтальной системы сводятся к большей поверхности охлаждения, достигающей 3 м²/м³ кладки, возможности смены холодильников в межремонтные периоды, лучшей сохранности проектного профиля и соотношений его размеров.

Недостатком горизонтальной системы охлаждения является плохая герметичность кожуха, ослабление его вырезами для холодильников, относительная легкость их прогара при обнажении по мере износа кладки или оползания гарниссажа.

При вертикальной системе охлаждения печи имеет лучшую, по сравнению с предыдущей строительную прочность, более герметичен, не ослаблен вырезами, но имеет меньшую площадь охлаждения (2 м²/м³ кладки). В зависимости от принятого способа охлаждения теплоносителем служит вода или пароводяная смесь. Схемы охлаждения технической водой бывают прямоточными и оборотными. В оборотных схемах от­работанная вода проходит через охладительные установки и используется повторно. Естественные потери при этом компенсируются добавкой свежей воды.

70. Фурменный прибор.

Фурменное устройство состоит из: полой медной литой или штампованной из листовой меди воздушной фурмы с толщиной стеноо до 8 и 5 – 6 мм в торцевой части; полой медного (иногда бронзового) литого фурменного холодильника, называемого также воздушной амбразурой, и чугунной амбразуры с залитой в нее спиральной охлаждающей трубкой – фурменного холодильника, который крепится к кожуху горна болтами.

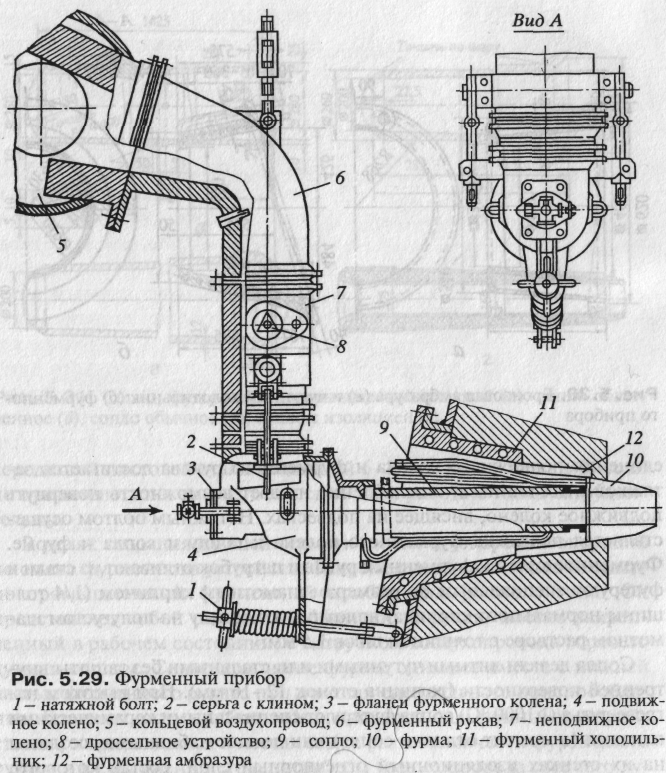

Кроме того, к фурменному прибору относятся: сопло, передающее дутье из подвижного фурменного колена в фурму; подвижное колено с патрубком и гляделкой в нем для наблюдения за работой фурмы и приливами для соединения с неподвижным коленом; неподвижное колено (фурменный рукав), соединяющееся через штуцер фурменного прибора с кольцевой трубкой горячего дутья (колено имеет хомут с серьгами и закрепляющими их клиньями) и, наконец, натяжной болт с пружиной. Все эти детали последовательно вставляют одну в другую в имею­щиеся внутри них конические заточки, обеспечивающие герметич­ность, и устанавливают строго на свои места - фурменный холодиль­ник в кладку печи, воздушную амбразуру (заподлицо с ней) и фурму с выступом - в рабочее пространство печи на 250-350 мм.

Охлаждение осуществляют водой, подводимой непо­средственно к торцевой части фурмы и амбразуры трубками.

Кроме того, к фурменному прибору относятся: сопло, передающее дутье из подвижного фурменного колена в фурму; подвижное колено с патрубком и гляделкой для наблюдения за работой фурмы и прили­вами для соединения с неподвижным коленом; неподвижное кольцо; фурменный рукав, соединяющийся через штуцер фурменного прибо­ра с кольцевым воздухопроводом (колено имеет хомут с серьгами и за­крепляющими их клиньями), и натяжной болт с пружиной.

При повышенном давлении газа на колошнике и обогащении ду­тья кислородом, при высоком его нагреве неплотности сочленения фурменного устройства категорически недопустимы, так как ведут к горению деталей и могут послужить причиной аварий.
