- •Способы окускования железорудных материалов
- •Технология агломерации железных руд.
- •Горение топлива и окислительно-восстановительные процессы при агломерации.
- •Твердофазные химические реакции
- •Плавление шихты и кристаллизация расплава при агломерации
- •Газодинамические и тепловые процессы при агломерации.
- •Поведение попутных элементов при агломерации.
- •Металлургические свойства агломерата
- •Технико-экономические показатели процесса агломерации
- •Устройство агломерационных цехов. (рис в лекции)
- •Устройство агломерационной машины.
- •Технология (схема) производства окатышей.
- •Формирование сырых окатышей.
- •Высокотемпературное упрочнение окатышей
- •Металлургические свойства окатышей
- •Поведение попутных элементов при получении окатышей.
- •Технико-экономические показатели процесса производства железорудных окатышей.
- •21,11. Ресурсосбережение при производстве окатышей, агломерата
- •23. Устройство цехов для производства окатышей.
- •24. Агрегаты для окомкования железорудных материалов.
- •25. Агрегаты для высокотемпературного обжига окатышей.
- •26. Сравнение металлургических свойств агломерата и окатышей.
- •27. Термодинамика восстановления окислов железа
- •28. Процессы удаления влаги, летучих и разложения плавильных материалов.
- •29. Эффективность использования офлюсованных материалов.
- •30. Восстановление кремния и условия выплавки кремнистых чугунов и ферросплавов.
- •31. Восстановление марганца и условия выплавки марганцевых чугунов и фс.
- •32. Поведение цинка, щелочей и свинца в дп.
- •33. Восстановление в доменной печи фосфора.
- •34. Восстановление в доменной печи хрома, ванадия, титана.
- •35. Прямое и косвенное восстановление в доменной печи.
- •36. Реакция газификации углерода и ее роль в процессах восстановления.
- •37. Показатели развития процессов восстановления в доменной печи
- •38. Технико-экономические показатели доменного производства.
- •39. Связь показателей восстановления и расхода кокса.
- •40. Механизм процесса восстановления
- •41. Влияние различных факторов на скорость восстановления.
- •42. Науглероживание железа в доменной печи.
- •43. Качество чугуна.
- •44. Шлакообразование в доменной печи.
- •45. Влияние шлакового режима на показатели доменной плавки
- •Десульфурация Чугуна
- •49. Внедоменная десульфурация чугуна.
- •50. Теплообмен в доменной печи.
- •51. Тепловые балансы и показатели тепловой работы печи.
- •52. Горение топлива у фурм доменной печи.
- •53. Окислительная зона.
- •54. Температура в горне (рис 125 стр. 246)
- •55. Формирование печного газа и изменение его состава при движении от фурм к колошнику.
- •56. Движение газа в слое кусковых материалов.
- •57. Распределение шихты в печи и ее движение.
- •58. Эффективность повышения давления газов в печи.
- •59. Нагрев дутья
- •60.Увлажнение дутья.
- •61. Обогащение дутья кислородом
- •62. Вдувание природного газа в горн печи
- •63. Вдувание мазута в горн печи
- •64. Вдувание угля в горн печи
- •65 Комбинированное дутье доменных печей
- •66. Вдувание горячих восстановительных газов
- •67. Профиль доменной печи
- •68. Футеровка доменной печи.
- •69. Охлаждение доменной печи.
- •70. Фурменный прибор.
- •71. Устройство чугунной и шлаковой леток.
- •72. Загрузочное устройство доменных печей.
- •73. Чугуновозные и шлаковозные ковши.
- •74. Разливочные машины.
- •75. Воздухонагреватели
- •76 Очистка доменного газа
- •77, 92. Предпосылки развития процессов металлургии железа
- •78. Классификация процессов металлургии железа
- •79. Получение губчатого железа в шахтных печах
- •80 Железорудное сырье для процессов металлургии железа.
- •81. Топливо и восстановитель для металлургии железа
- •82 Получение губчатого в периодически действующих ретортах.
- •83 Получение губчатого железа во вращающихся печах, на конвейерных машинах
- •84 Получение крицы
- •85 Восстановление в аппаратах кипящего слоя
- •86 Вторичное окисление и пирофорность губчатого железа
- •87 Свариваемость кусков шихты при их восстановлении в шахтных печах металлизации
- •88 Особенности процесса металлизации с использованием твердого топлива.
- •89. Получение жидкого металла по схеме «восстановление-плавление»
- •90. Получение жидкого металла по схеме «плавление восстановление»
- •93. Технико-экономические показатели металлургия железа
45. Влияние шлакового режима на показатели доменной плавки
Количество шлака влияет на расход кокса.
Количество шлака влияет на производительность печи.
Шлаковый режим влияет на состав чугуна.
основность шлака Mn, Si в чугуне.
Шлак влияет на движение газа и материала.
Лучшая шихта с минимальным интервалом размягчения.
Шлаковый режим влияет на тепловой режим. Легкоплавкие шлаки охлаждают горн, а тугоплавкие нагревают.
Шлакопереработка.
46. Свойства доменных шлаков
1) Химический состав
содержание большого кол-ва FeO в шлаке – не выгодно. Только содержание фосфора и углерода в чугуне не зависит от состава шлака
2) Основность – отношение содержания основных оксидов к содержанию кислых оксидов, сильно влияет на протекание всех реакций восстановления, на вязкость.

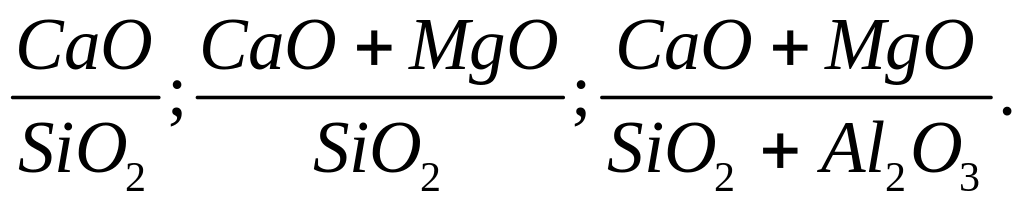

Способы выражения основности При выплавке передельных чугунов, основность находится в пределах 0,9-1,2, иногда достигая значений 0,8-1,3. Для более полной десульфурации желательно иметь большую основность, но это приводит к увеличению кол-ва шлака(т.к. требуется большее кол-во известняка), что приводит к увеличению расхода кокса (1кг шлака = 0,2 кг кокса)
3) вязкость – Внутреннее трение, препятствующее течению жидкости, величина обратная текучести. Препятствует перемещению частиц внутри расплава, происходящему от одного центра равновесия к другому. Она дает представление о степени текучести расплава и отражает в определенной мере его внутреннюю структуру. Вязкость существенно понижается с ростом температуры. Для нормальной работы печи вязкость шлака должна составлять 0,3 – 0,8 Пас.
С повышением температуры вязкость уменьшается
Мало Al2O3 – высокая вязкость, следовательно нужно добавлять Al
4) Температура Кристализации – существуют диаграммы
?????????(одинаковые или разные вещи??)Температура плавления шлаков. Шлак – многокомпонентная система и процесс перехода из твердого в жидкое состояние у него часто выражается не ярко. Шлак обычно постепенно размягчается, переходя к жидкому состоянию через тестообразное, пластичное. Температуру плавления шлаков, как момент полного исчезновения твердой фазы, т.е. момент перехода из гетерогенного в гомогенное состояние, обычно определяют оптическим способом. За температуру плавления шлака принимают момент его перехода из анизотропного, кристаллического состояния в изотропное, стекловидное.
5) Плавкость(то же, что и энтальпия шлака). Является важной характеристикой главным образом для определения количества тепла, требующегося для образования шлака и уносимого им из печи. Величина энтальпии шлака зависит от температуры, при которой она определяется, и от теплоемкости шлака. Для единицы массы шлака энтальпию определяют из выражения q=Ct, где С – теплоемкость шлака, кДж/(кгС); t – температура шлака, С. Эту величину нужно знать, чтобы расчитать расход топлива
6) Электропроводность – шлаки электропроводны
7) устойчивость – способность к изменению свойств шлака при изменении внешних условий, чем выше устойчивость, тем меньше изменяется шлак.
Температура шлака несколько выше температуры чугуна : 1400 – 1560
