![](/user_photo/2706_HbeT2.jpg)
- •Способы окускования железорудных материалов
- •Технология агломерации железных руд.
- •Горение топлива и окислительно-восстановительные процессы при агломерации.
- •Твердофазные химические реакции
- •Плавление шихты и кристаллизация расплава при агломерации
- •Газодинамические и тепловые процессы при агломерации.
- •Поведение попутных элементов при агломерации.
- •Металлургические свойства агломерата
- •Технико-экономические показатели процесса агломерации
- •Устройство агломерационных цехов. (рис в лекции)
- •Устройство агломерационной машины.
- •Технология (схема) производства окатышей.
- •Формирование сырых окатышей.
- •Высокотемпературное упрочнение окатышей
- •Металлургические свойства окатышей
- •Поведение попутных элементов при получении окатышей.
- •Технико-экономические показатели процесса производства железорудных окатышей.
- •21,11. Ресурсосбережение при производстве окатышей, агломерата
- •23. Устройство цехов для производства окатышей.
- •24. Агрегаты для окомкования железорудных материалов.
- •25. Агрегаты для высокотемпературного обжига окатышей.
- •26. Сравнение металлургических свойств агломерата и окатышей.
- •27. Термодинамика восстановления окислов железа
- •28. Процессы удаления влаги, летучих и разложения плавильных материалов.
- •29. Эффективность использования офлюсованных материалов.
- •30. Восстановление кремния и условия выплавки кремнистых чугунов и ферросплавов.
- •31. Восстановление марганца и условия выплавки марганцевых чугунов и фс.
- •32. Поведение цинка, щелочей и свинца в дп.
- •33. Восстановление в доменной печи фосфора.
- •34. Восстановление в доменной печи хрома, ванадия, титана.
- •35. Прямое и косвенное восстановление в доменной печи.
- •36. Реакция газификации углерода и ее роль в процессах восстановления.
- •37. Показатели развития процессов восстановления в доменной печи
- •38. Технико-экономические показатели доменного производства.
- •39. Связь показателей восстановления и расхода кокса.
- •40. Механизм процесса восстановления
- •41. Влияние различных факторов на скорость восстановления.
- •42. Науглероживание железа в доменной печи.
- •43. Качество чугуна.
- •44. Шлакообразование в доменной печи.
- •45. Влияние шлакового режима на показатели доменной плавки
- •Десульфурация Чугуна
- •49. Внедоменная десульфурация чугуна.
- •50. Теплообмен в доменной печи.
- •51. Тепловые балансы и показатели тепловой работы печи.
- •52. Горение топлива у фурм доменной печи.
- •53. Окислительная зона.
- •54. Температура в горне (рис 125 стр. 246)
- •55. Формирование печного газа и изменение его состава при движении от фурм к колошнику.
- •56. Движение газа в слое кусковых материалов.
- •57. Распределение шихты в печи и ее движение.
- •58. Эффективность повышения давления газов в печи.
- •59. Нагрев дутья
- •60.Увлажнение дутья.
- •61. Обогащение дутья кислородом
- •62. Вдувание природного газа в горн печи
- •63. Вдувание мазута в горн печи
- •64. Вдувание угля в горн печи
- •65 Комбинированное дутье доменных печей
- •66. Вдувание горячих восстановительных газов
- •67. Профиль доменной печи
- •68. Футеровка доменной печи.
- •69. Охлаждение доменной печи.
- •70. Фурменный прибор.
- •71. Устройство чугунной и шлаковой леток.
- •72. Загрузочное устройство доменных печей.
- •73. Чугуновозные и шлаковозные ковши.
- •74. Разливочные машины.
- •75. Воздухонагреватели
- •76 Очистка доменного газа
- •77, 92. Предпосылки развития процессов металлургии железа
- •78. Классификация процессов металлургии железа
- •79. Получение губчатого железа в шахтных печах
- •80 Железорудное сырье для процессов металлургии железа.
- •81. Топливо и восстановитель для металлургии железа
- •82 Получение губчатого в периодически действующих ретортах.
- •83 Получение губчатого железа во вращающихся печах, на конвейерных машинах
- •84 Получение крицы
- •85 Восстановление в аппаратах кипящего слоя
- •86 Вторичное окисление и пирофорность губчатого железа
- •87 Свариваемость кусков шихты при их восстановлении в шахтных печах металлизации
- •88 Особенности процесса металлизации с использованием твердого топлива.
- •89. Получение жидкого металла по схеме «восстановление-плавление»
- •90. Получение жидкого металла по схеме «плавление восстановление»
- •93. Технико-экономические показатели металлургия железа
38. Технико-экономические показатели доменного производства.
Основными показателями доменной плавки являются производительность печи и расход наиболее дорогостоящего и дефицитного компонента шихты – кокса.
Поскольку производительность печи зависит от ее размеров, для оценки работы используют отношение суточной производительности Pсут к полезному объему печи V0. В нашей стране распространен обратный показатель – коэффициент использования полезного объема печи: КИПО равен V0/Pсут м3·сут/ч. Чем лучше работает печь, тем ниже КИПО. При плавке литейного и специальных видов чугунов производительность печи ниже, чем при плавке передельного чугуна, поэтому пользуются пересчетными коэффициентами.
Производительность печи зависит от интенсивности плавки, рудной нагрузки на кокс и от простоев печи. Чем выше первые два фактора и ниже третий, тем выше производительносьт.
Интенсивность плавки определяют различными величинами: количеством кокса, использованного в печи и отнесенного к 1 м3 полезного объема печи или к 1 м2 сечения горна; количеством проплавленной железорудной части шихты; количеством дутья на 1 м3 объема печи и т.д. Чаще всего интенсивность оценивают по формуле, т/(м3/сут):
I = K / V0, где K – количество сожженного в печи кокса, т/сут.
Если отношение количества сожженного в печи за сутки кокса к суточной производительности печи, т.е. удельный расход кокса, обозначить через k, то КИПО = k / I.
При использовании углеродсодержащих добавок интенсивность оценивают по сожженному в печи углероду, т/(м3·сут):

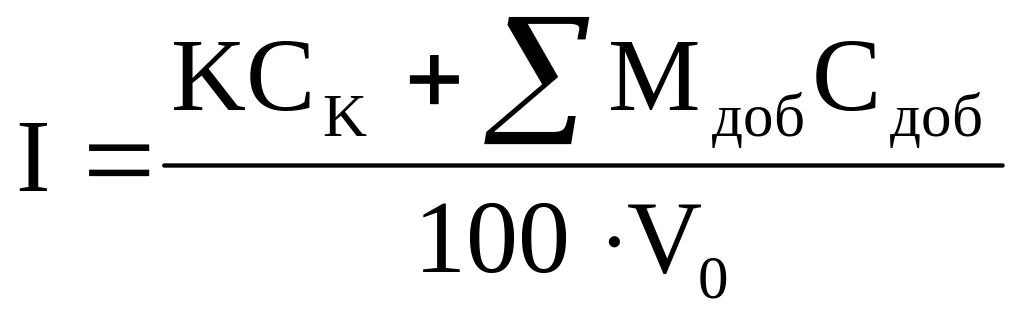

где

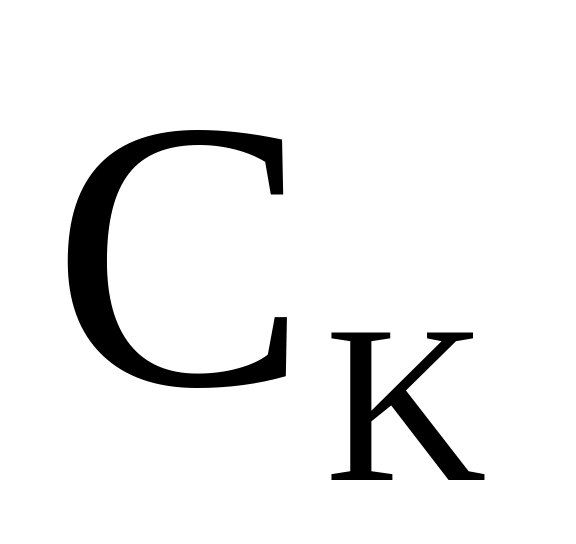

и

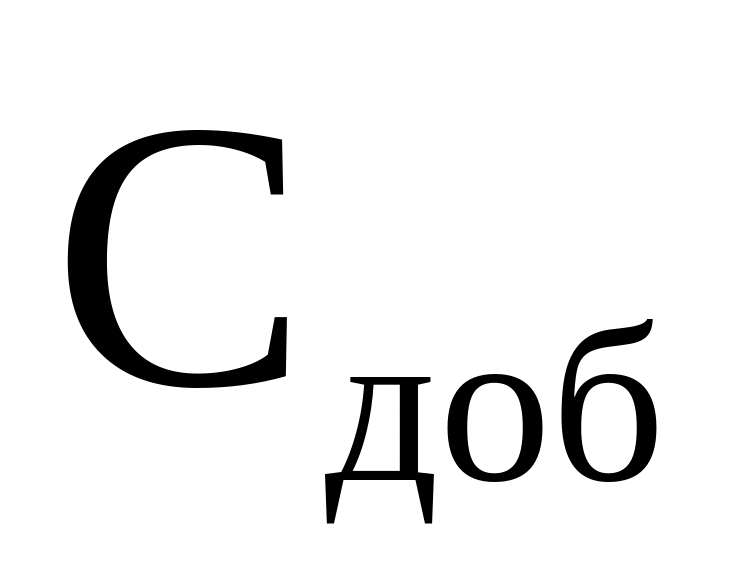

- соответственно содержание углерода
в коксе и добавках, %;
- расход добавок, т/сут.
39. Связь показателей восстановления и расхода кокса.
Ход процесса восстановления существенно влияет на тепловую работу печи, а следовательно на расход горючего углерод расходуется как восстановитель и как теплоноситель – для возмещения затрат тепла на проведение эндотермических реакций прямого восстановления.
Для наиболее простых условий (при отсутствии водорода, карбонатов и пр)
Р = Oш/Сг = Oш/(CO+CO2)
q = 0,5*CO.
тогда Ri = 0.5(CO+CO2) CO/ Oш
значение CO+CO2 является величиной, близкой к к расходу углерода на процесс (т.е. это углерод поступивший в печь за вычетом углерода, перешедшего в чугун и вынесенного с пылью. Oш – изменяется в узких пределах и для одной шихты практически постоянна.
тогда
Ri = КCO
где К – расход кокса,
= 0,5Ск(1-b)/ Oш
Ск – содержание углерода в коксе,
b – доля углерода, перешедшего в чугун и унесенного с пылью.
При постоянных условиях плавки, когда Ск, Ош и b постоянны, существует взаимосвязь расхода кокса в печи и двух показателей степени непрямого восстановления и степени использования химической энергии газа. Существует два пути роста Ri: увеличение количества газа-восстановителя, что связано с повышением расхода кокса и экономически невыгодно, однако оправдано при вдувании в печь углеводородов и улучшение использования газа в печи.
40. Механизм процесса восстановления
Сегодня нет единой трактовки механизма восстановления окислов в доменной печи.
Наиболее исследован процесс восстановления куска руды в области умеренных температур.
В пространстве между кусками руды и в крупных порах течет газ-восстановитель.
Для контакта с реакционной поверхностью газу-восстановителю нужно диффундировать по микропорам куска, а также через слой образовавшихся твердых продуктов восстановления внутрь куска. Газообразные продукты тем же путем отводятся из зоны реакции. Для описания диффузии через граничный слой газа толщиной l используется коэффициент массопередачи.
= D/l, где D – коэффициент диффузии газа восстановителя

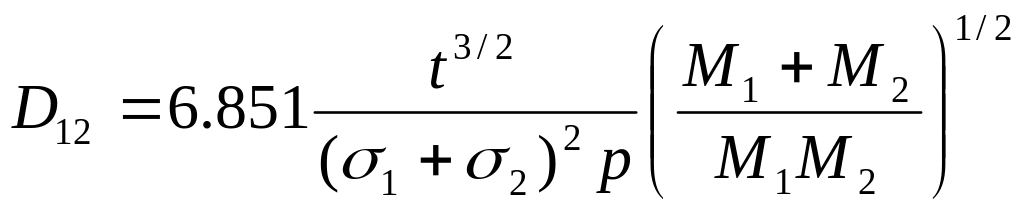

Коэффициент диффузии газов 1 и 2 в бинарной смеси
где t – температура, С
р – давление , кПа
М1 и М2 – молекулярные массы газов
1 и 2 - диаметры молекул газа , Å.
При диффузии в порах удары молекул о стенки поры, будут чаще, чем столкномения молекул такое движение называется кнудсеновским или молекулярным, коэффициент кнудсеновской диффузии
Dk = 8/3d(RT/2M)1/2
где d – эффективный размер поры.
Далее необходима адсорбция газа-восстановителя на поверхности твердой фазы. На этой поверхности протекает реакция восстановления, включающая отнятие кислорода от окисла, образование и рост зародышей продуктов восстановления – магнетита, вюстита и железа.
Последующее наращение слоя продуктов реакции происходит в результате твердофазных реакций и диффузии в твердой фазе. Диффузия преимущественно протекает по вакансиям кристаллической решетки вюстита.
Движущей силой на каждом этапе является отклонение от положения равновесия. Например, для диффузии - это разность концентраций (или давления) реагентов в начале и в конце диффузионного пути. Важное значение имеет определение лимитирующей стадии.
По С.Т. Ростовцеву критерием является показатель S = (k/D)1/2r0
где r0 – исходный размер окисного шара.
k – константа скорости химической реакции
– удельная поверхность пор
D – коэффициент диффузии газа через поры
– удельный объем пор.
если S<0.1 – процесс идет в кинетическом режиме
если S>40 – процесс идет в диффузионном режиме скорость лимитируется подводом газа-восстановителя к реакционной поверхности.
В промежуточной области при низких температурах – кинетический режим, при высоких – диффузионный.
