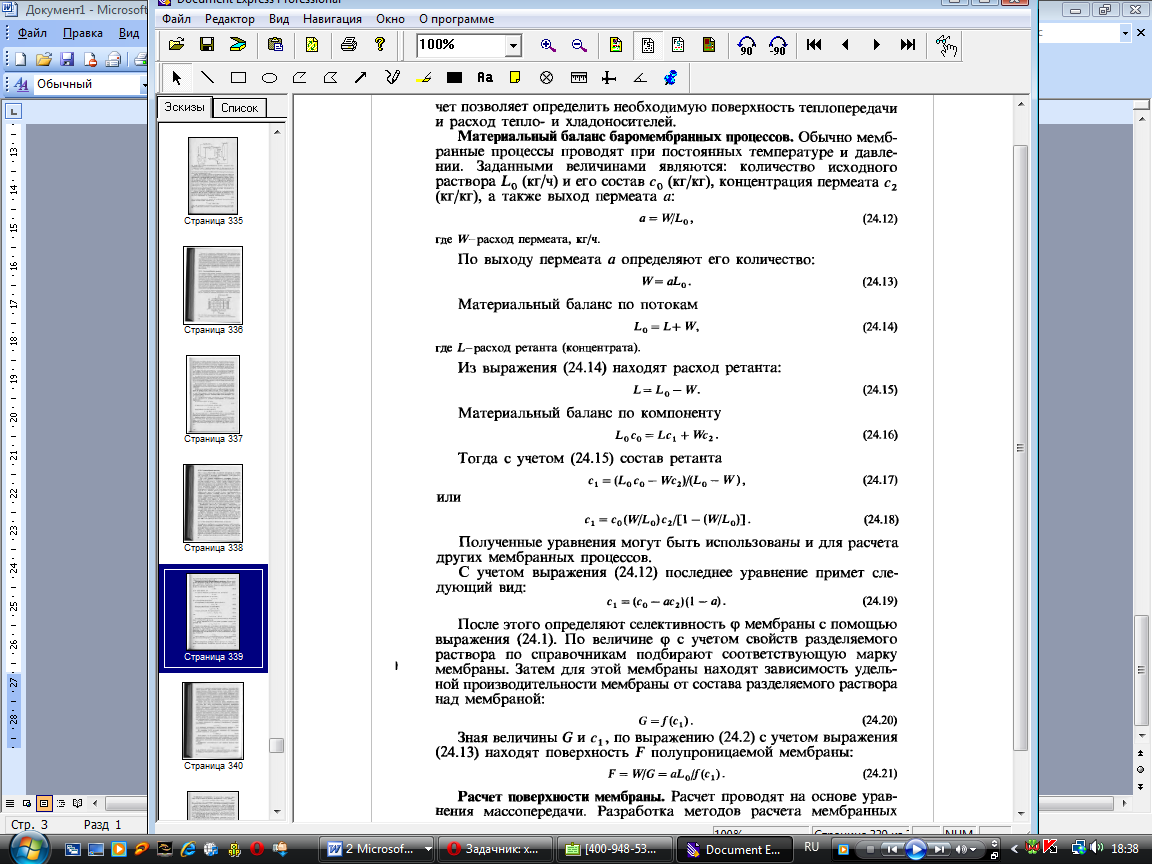

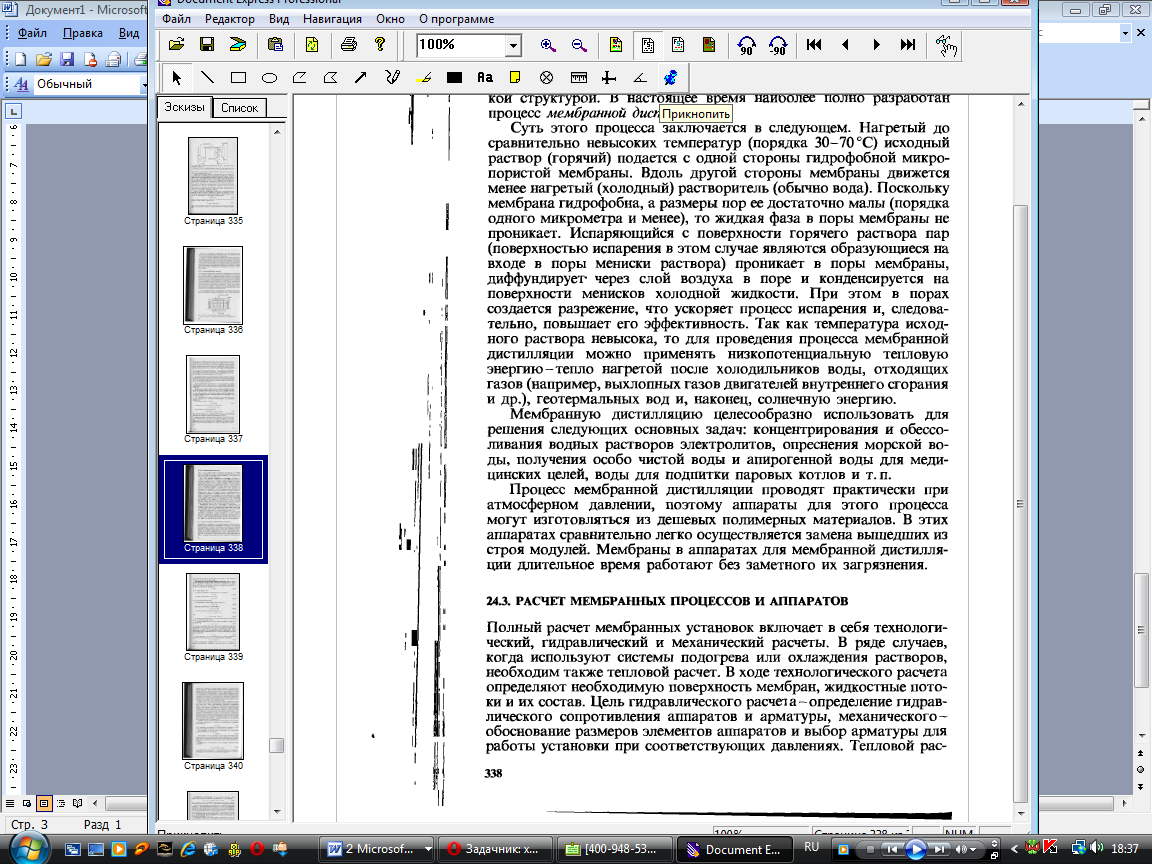

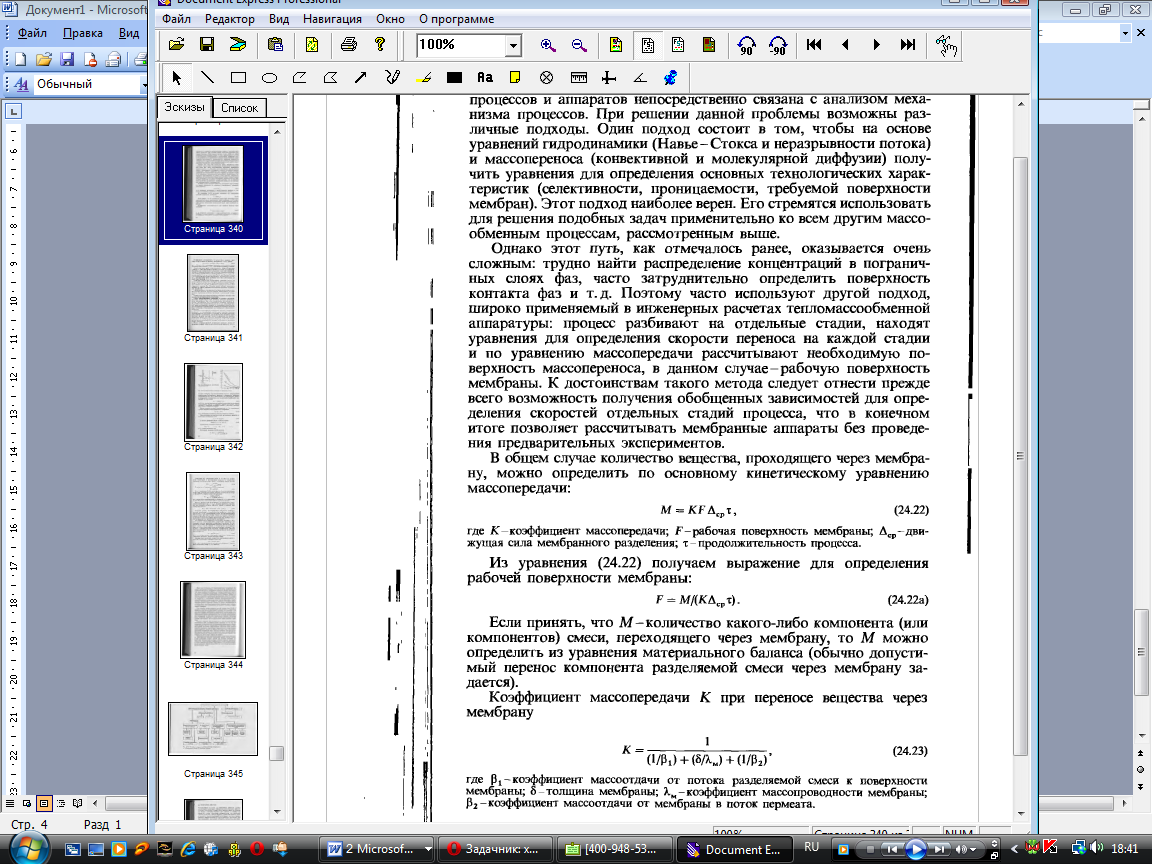

56.Расчет мембранных процессов и аппаратов.

57.Расчет многоступенчатых выпарных установок.

Расчет МВУ проводят после выбора технологической схемы МВУ, определения числа ступеней испарения, выбора параметров (температур и давлений) теплоносителя для первой ступени и хладагента для конденсатора.

Исходя из общей заданной производительности D МВУ по выпаренной влаге, проводят предварительную разбивку этого общего отгона по корпусам. В качестве предварительной разбивки рекомендуется при прямоточной схеме МВУ производительность каждого последующего корпуса Di+1, принимать большей, чем предыдущая Di, в 1,05–1,1 раза. При этом чем больше номер корпуса, тем меньше увеличение Di, например Di-1 : Di : Di+1 = 1,1 : 1,2 : 1,3. Это связано с тем, что подаваемый на питание в последующий корпус из предыдущего раствор оказывается перегретым, но его количество от корпуса к корпусу уменьшается. По таким же соображениям при противоточной схеме МВУ начальные Di-1 : Di : Di+1 следует принимать в соотношении (1,3)–1 : (1,2)–1 : (1,1)–1 и т. д. После предварительной разбивки выпара по корпусам составляют предварительный материальный баланс для корпусов МВУ, определяют состав концентрата в каждом из корпусов.

Далее определяют предварительные давления в первом и последующих корпусах (кроме последнего, давление в котором уже известно). В первом приближении перепады давлений по корпусам можно разделить поровну, принимая перепад давлений в каждом из корпусов делением общего перепада давлений DРоб между давлением греющего пара в первом корпусе и давлением в конденсаторе. Это позволяет найти предварительные температуры вторичных паров в каждом из корпусов t2пi. Для этих температур определяются ориентировочные физические свойства растворов и их паров в каждом из корпусов МВУ.

После этого следует найти для каждого из корпусов все свойственные для аппаратов, используемых в качестве корпусов МВУ, температурные потери (депрессии) Dtmi:

В результате можно определить общий полезный температурный напор Dtп и полезные температурные напоры Dtпi и температуры кипения tbi для каждого i-го корпуса.

для первого корпуса t2п(i–1) = t1, (11.3.2.2)

где, индексы «2п» обозначают вторичные пары; i – номер корпуса; n – количество корпусов; m – вид депрессии; t1 – температура внешнего теплоносителя (греющего пара).

Далее составляется система уравнений теплового баланса для корпусов МВУ.

kQ1 = Gтн(I1 – i1) = k[W0сн(tb1 – t0) + D1(I2п1 – cвtb1)]

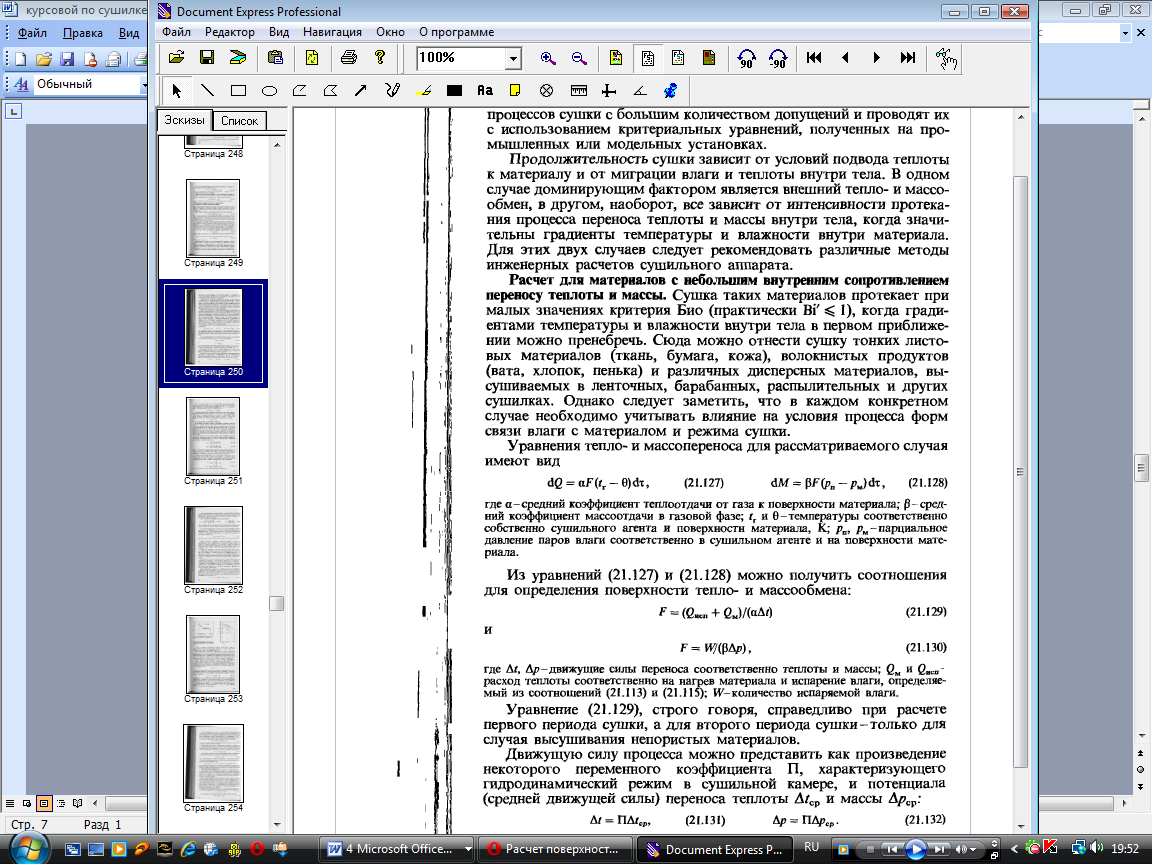

58.Расчет поверхности тепломассообмена и габаритных размеров сушильной камеры.

Объем сушильного пространства рассчитывается по формуле:

,

Объем барабана необходимый для прогрева влажного материала определяют по уравнению:

Полный объем сушильного барабана:

По справочным данным находим основные характеристики барабанной сушилки – длину и диаметр, взяв за основу объем сушильного пространства
