21. Блок глушени

Блок глушения соединяется с буровыми насосами и служит для закачки в скважину утяжеленного раствора по межтрубному пространству. При необходимости используется для слива газированного бурового раствора в камеру-дегазатор циркуляционной системы буровой установки.

Рисунок 21 Блок глушения

О сновные узлы:

9

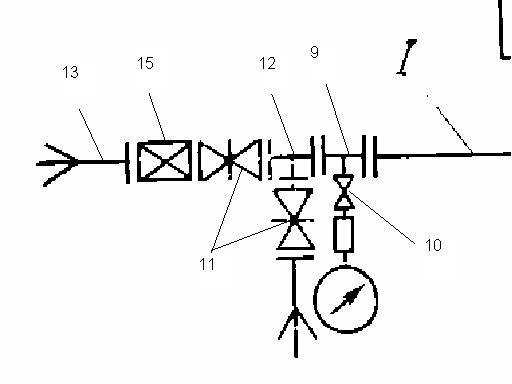

Схема. Блок глушения

— фланец под манометр; 10 — запорное устройство и разделитель к манометру; 11- прямоточная задвижка; 12 — тройник; 13 — быстроразъемная полумуфта; 15 — быстросменный дроссель; | — линия глушения

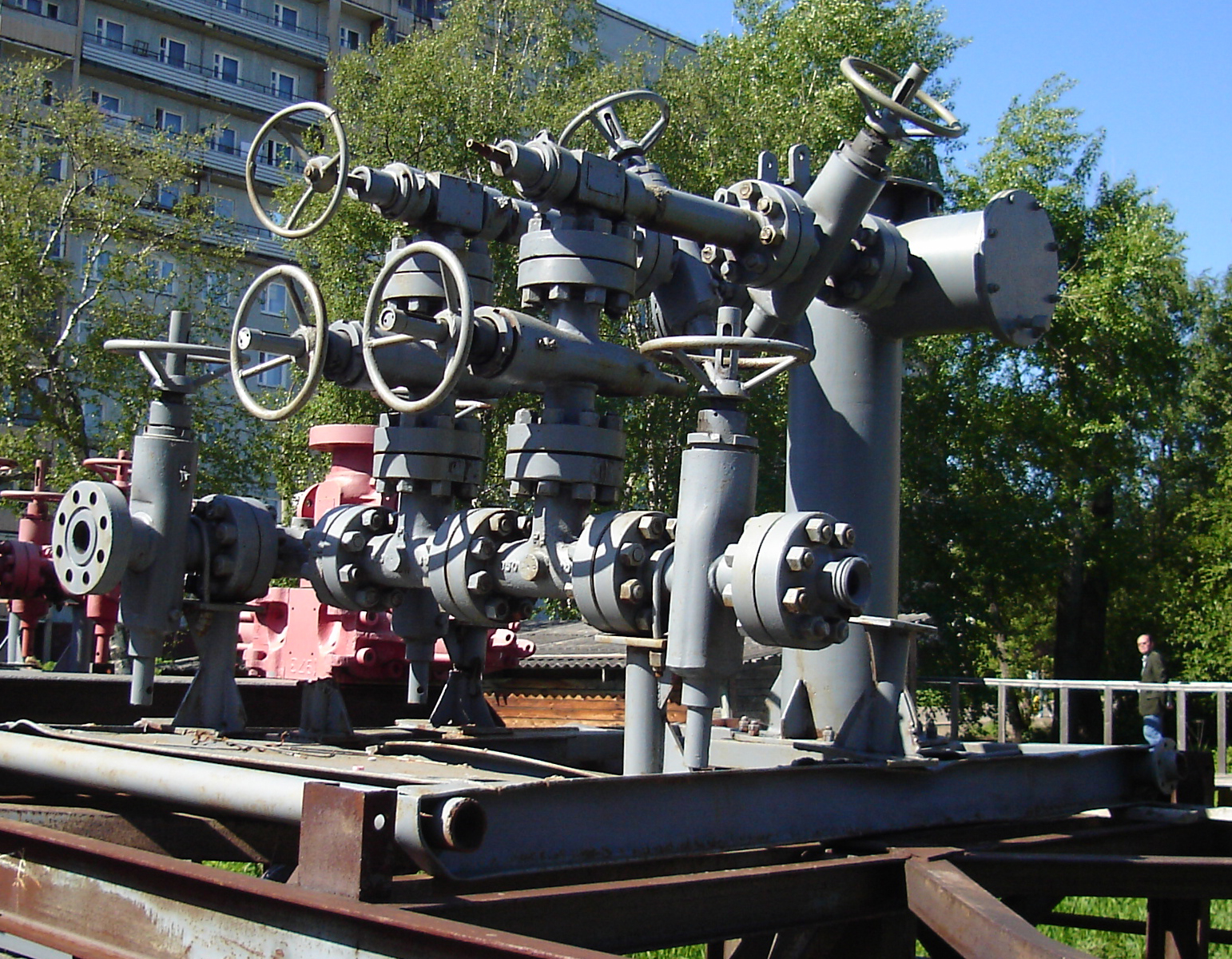

22. Блок дросселирования

Позволяет направлять поток из скважины в амбар и подключать в работу любой из двух дросселей или оба одновременно. Предназначен для слива бурового раствора и отбора флюидов из скважины с противодавлением на пласт, а также для закачки в скважину жидкости с помощью цементировочных агрегатов. Смонтирован на транспортной раме.

Схема 17 Блок дросселирования

8 — напорная труба; 9 — фланец под манометр; 10 — запорное устройство и разделитель к манометру; 11 - прямоточная задвижка; 12 — тройник: 13 — быстроразъемная полумуфта; 14 — крестовина; 15 — быстросменный дроссель; 16 — регулируемый дроссель; 17 — отбойная камера-дегазатор; || — линия дросселирования.

23. Дегазатор

Рисунок 25 Дегазатор

Схема. Дегазатор

Дегазаторы бурового раствора применяют в циркуляционных системах в случае поступления в буровой раствор газа при проходке газосодержащих пород или в буровых установках для разведочного бурения при проводке скважин в неисследованных породах. При больших количествах поступающего газа применяют газоотделители и сепараторы или дегазаторы различных конструкций, которые устанавливают до вибросит для первичного удаления газа. Для вторичного удаления оставшегося газа из раствора предназначены вакуумные дегазаторы.

Вакуумный дегазатор ДВС-III состоит из металлической рамы 8, на которой смонтирован резервуар 7. Раствор, содержащий газ, из циркуляционной системы поступает (стрелка А) в этот резервуар. Над резервуаром смонтирована цилиндрическая камера 3, разделенная в середине поперечной перегородкой. Над каждой частью резервуара расположены дведегазационные камеры /, которые через клапан-разрядник 2 соединены с всасывающей линией вакуумного насоса 5.

Дегазатор является аппаратом двойного действия. Клапан-разрядник 2 поочередно соединяет дегазационные камеры / с вакуумной линией насоса, за счет чего в одной из них создается разряжение, под действием которого раствор с газом из резервуара 7 по всасывающему патрубку 9 с приемным клапаном 4 поочередно поступают в одну из камер 1, и там происходит отделение раствора от газа. Чистый раствор сливается по сепарационному конусу 10 в отсек цилиндрической камеры 3, а газ отсасывается вакуумнасосом (стрелка Б). После того, как камера полностью заполнится раствором, происходит переключение клапана-разрядника, и вакуумный насос начинает откачивать газ из другой камеры, а из заполненной камеры очищенный от газа раствор сливается по выкидному патрубку 6 в приемный резервуар буровых насосов.
