6. Вертлюг

Вертлюг — промежуточное звено между поступательно перемещающимся талевым блоком с крюком, буровым рукавом и вращающейся бурильной колонной, которая при помощи замковой резьбы соединяется через ведущую трубу со стволом вертлюга. Для обеспечения подачи бурового раствора или газа перемещающийся вертлюг соединен с напорной линией при помощи гибкого бурового рукава, один конец которого крепится к отводу вертлюга, а второй — к стояку на высоте, несколько большей половины его длины.

Вертлюг обеспечивает возможность свободного вращения бурильной колонны при не вращающихся корпусе и талевой системе.

Рисунок. Вертлюг

7. Кронблок

Кронблок устанавливают на верхней площадке вышки, называемой наголовником. Это — неподвижный элемент талевой системы, предазначенный для поддержания на весу подвижной части и груза на крюке. Конструкция кронблока зависит от типа вышки, действующей нагрузки и объема спуско-подъемных операций.

Шкивы кронблоков монтируют на подшипниках качения на одной или двух соосно расположенных осях, установленных в опорах на раме либо несоосно.

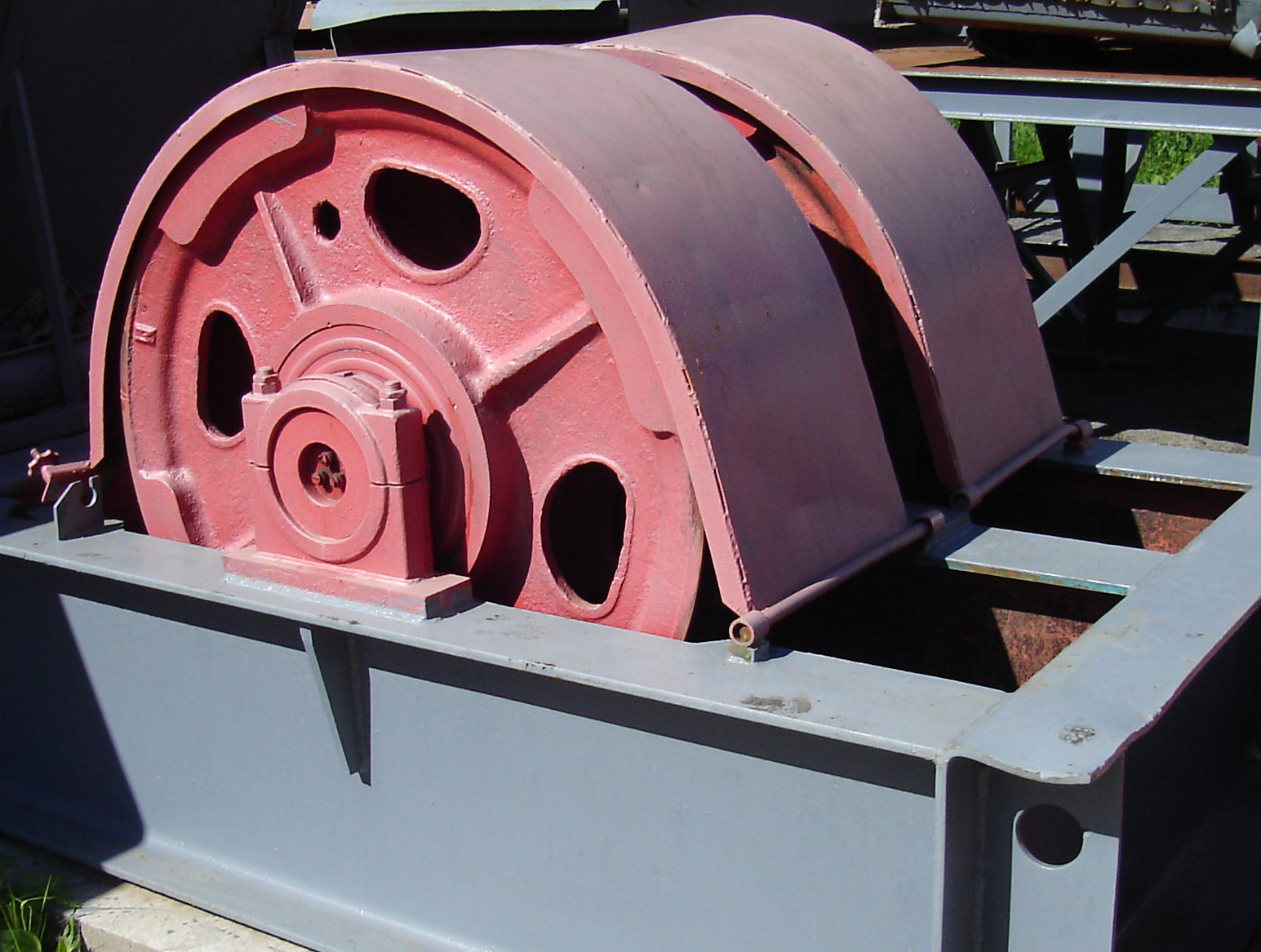

Рисунок. Кронблок

8. Элеватор

П рименяется в системах АСП, подвешен к талевому блоку на двух штропах и служит для автозахвата и освобождения колонны бурильных труб в процессе СПО. По конструкции он относится к элеваторам, в которых труба подвешивается за плоский торец замка.

Н

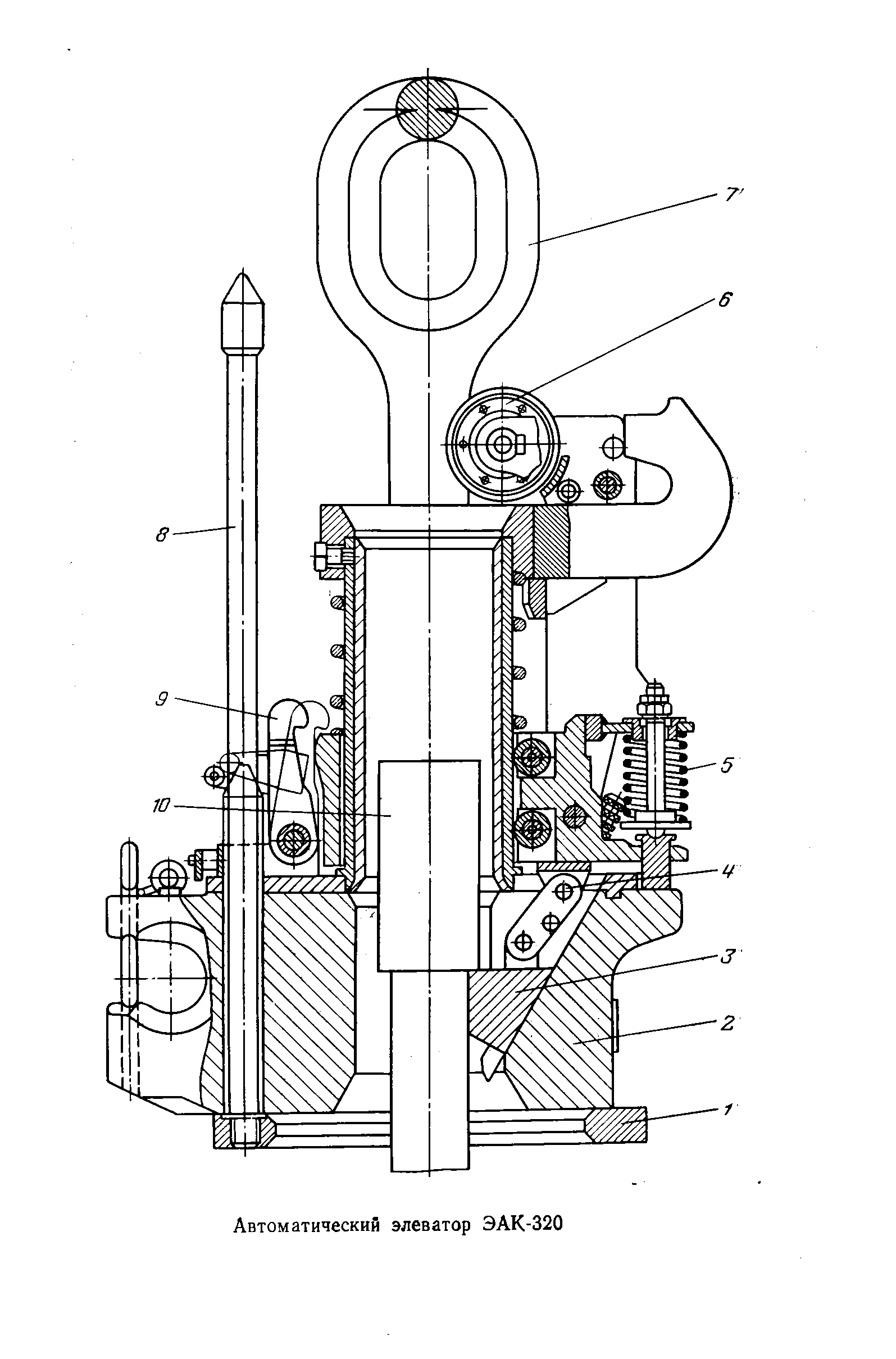

Схема. Элеватор

а схеме показана конструкция автоматического элеватора. Он подвешивается на двух штропах 7 к двурогому крюку, встроенному в талевый блок с центральным отверстием для пропуска свечи. В корпусе элеватора 2 помещены три клина 3, подхватывающие замок 10 свечи под его торец. Клинья 3 поднимаются и опускаются автоматически системой рычагов 4 и пружинами 5. Во время перемещения элеватора ролики 6 стремятся приблизиться к его оси под действием пружин 5. Клинья 3 при этом не захватывают трубу 10, но как только ролики доходят до торца замка, они захватывают ее за тело. При подъеме бурильной колонны до посадки ее на клинья ротора все клинья 3 элеватора опущены вниз до отказа. Они опираются на коническую расточку элеватора и плотно обжимают тело трубы, воспринимая нагрузку поднимаемой колонны через торец замка. После посадки колонны на клинья ротора элеватор спускают, при этом управляющие ролики, находящиеся над торцом замка поднятой свечи, не позволяют клиньям. В первый момент подъема движется только элеватор, но как только ролики 6 сходят с замка, рычаги под действием пружины 5 сближаются между собой, срабатывает механизм 9 и клинья 3 захватывают свечу под замок. После подъема колонны на высоту свечи ее опускают на клинья ротора и весь цикл подъема повторяется. При спуске колонны ролики с рычагами перемещаются то по трубе, то по замку или свободно автоматически захватывают (освобождают) свечу. Стержни 5 связаны с кольцом. При подъеме подхваченной колонны стержни 8 с кольцом опускаются и защелки механизма 9 запирают клиновой захват, а ролики 6 перемещаются к оси скважины. Во время спуска колонны в случае ее остановки в скважине (например, при наличии уступов) направляющие ролики, продолжая опускаться вместе с элеватором, достигают торца, освобождая тем самым трубу. Если же колонна, сорвавшись с уступа, начинает падать и разовьет большую скорость, то механизм может не успеть ее подхватить. Поэтому в тех случаях, когда скважина имеет дефекты, колонну спускают с применением предохранительного устройства. Вертлюг к автоматическому элеватору подвешивается с помощью двух стандартных штропов и приспособления, состоящего из серьги и шарнирно подвешенной к ней скобы.
