Вибросито

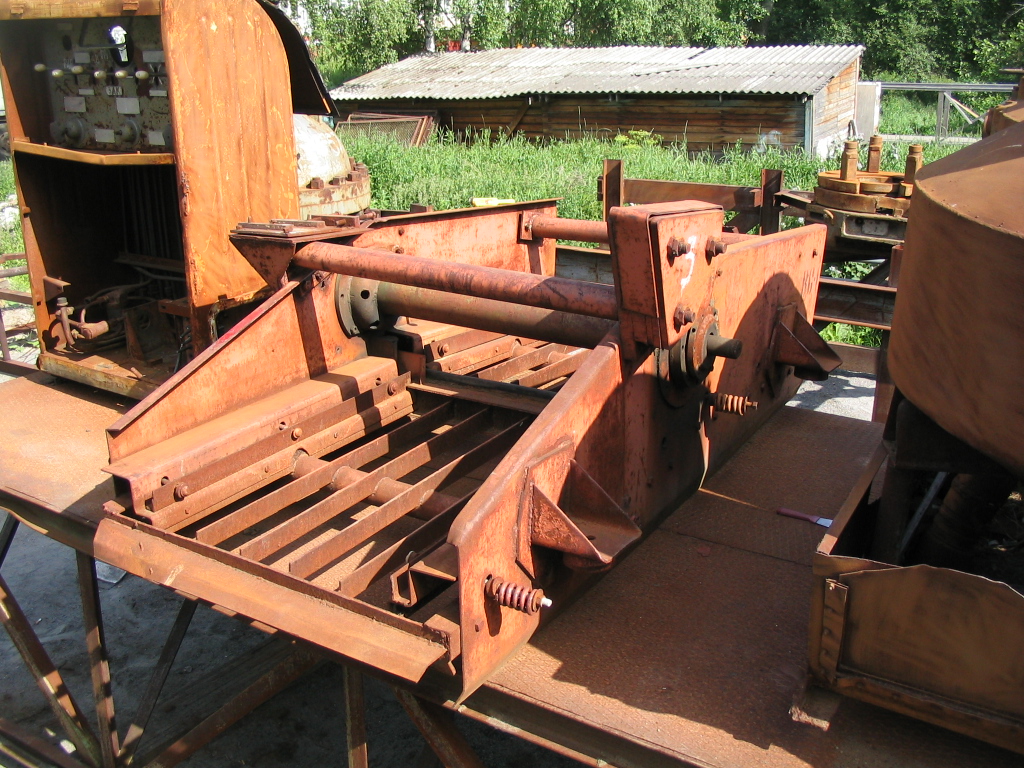

Рисунок. Вибросито
Используется для очищения промывочной жидкости от обломков выбуренной породы, абразивных частиц, излишней твердой фазы, для очистки утяжеленных растворов и растворов повышенной вязкости.
Вибрационное сито ВС-1 состоит из вибрирующих рам, смонтированных на станине с распределительным желобом, трансмиссией и электродвигателями. Рама с вибратором, укрепленная на рессорах, имеет две ситовые кассеты, установленные последовательно. Сетки натягивают на кассеты. При износе их легко заменить.
Пульт Управления пво
Основной пульт управления предназначен для управления противовыбросовым оборудованием, превенторами с безопасного места вне буровой. Все сборочные единицы пульта смонтированы на общей раме; электрическая часть – на корпусе панели управления электродвигателей привода насоса. Пневмогидроаккумулятор – сосуд высокого давления для накапливания гидравлической энергии за счёт сжатия газа с целью сокращения времени закрытия – открытия превенторов и задвижек манифольда и обеспечения работы станции гидропривода при отключении электроэнергии

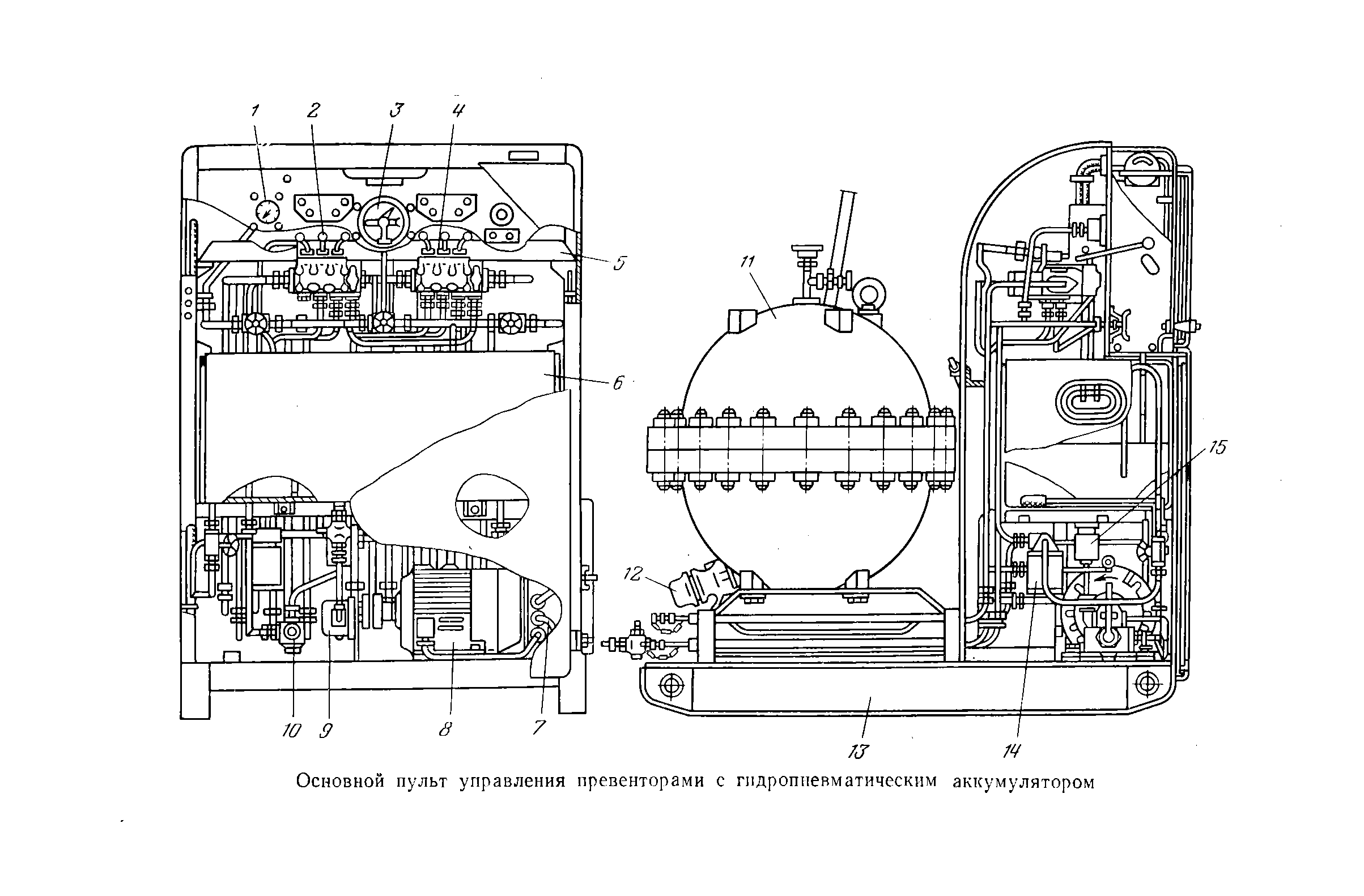

Схема. Пульт управления
В основной пульт входят: шестеренный насос 9 с электродвигателем 8, электрооборудование 7, ручной насос 12, гидропневматический шаровой диафрагменный аккумулятор 11, масляный бак 6, распределителей блок 5 с рукоятками управления 2 и 4, фильтра 14, предохранительный 10 и обратный 15 клапаны. Все элементы смонтированы на общей раме 13 и представляют собой комплектный транспортабельный блок.
Электродвигатель привода насоса имеет автоматическое управление от электроконтактного манометра 3, электросистема которого регулируется на давление 10 МПа для включения и отключения электродвигателя. Для визуального контроля давления служит манометр 1.С основного пульта можно открывать и закрывать плашечные превенторы и задвижки. Универсальный превентор с основного пульта можно только закрывать. Гидропневматический аккумулятор на пульте служит для обеспечения системы управления превенторами необходимым запасом энергии и быстрого их приведения в действие (10— 15с). Поэтому в аккумулятор подается масло под давлением до 10 МПа при помощи шестеренного насоса 9, а при отключении электроэнергии — ручным насосом 12.
Глиномешалка
Предназначена для приготовления раствора. Ее конструкция позволяет непрерывно или периодически выпускать раствор через опускной клапан, который находится в нижней части барабана.
Состоит из: сварной барабан, смонтированный на раме; внутри барабана два вала, где закреплены рабочие лопасти и зубчатые колеса ; роль привода играет электродвигатель плоскоременной передачи через ведомый шкив и шестерню.

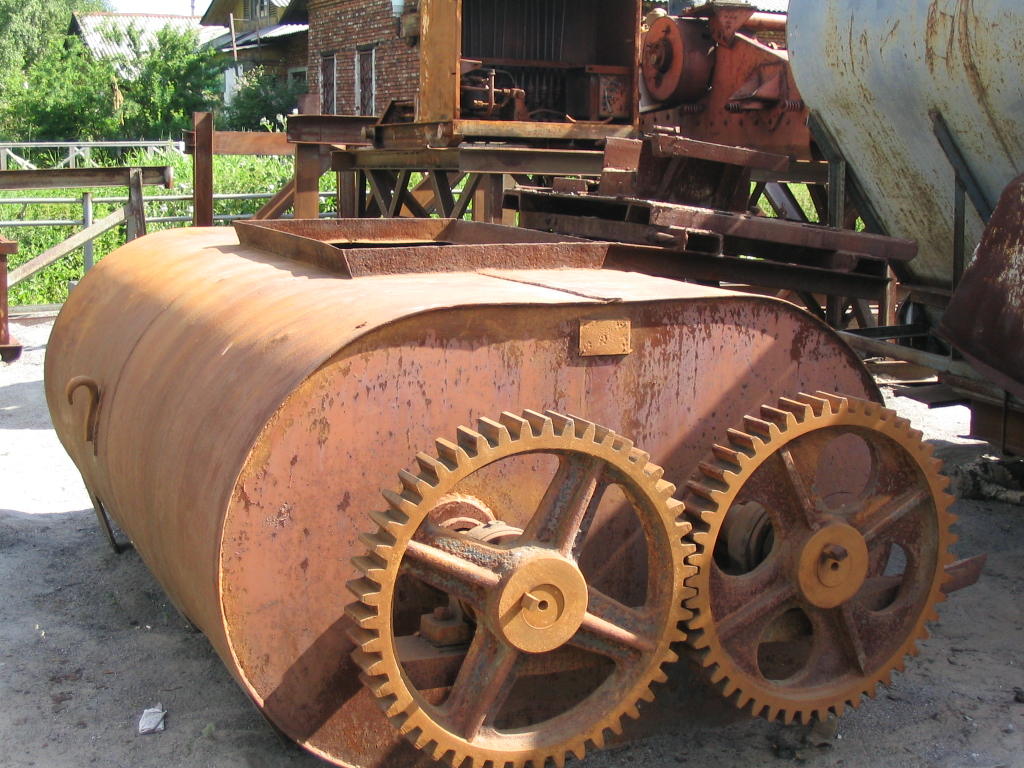

Рисунок
24 Глиномешалка
\
Автоматический буровой ключ
АКБ-3М2 предназначен
для свинчивания-развинчивания бурильных
труб при СПО. Ключ рассчитан на совместную
работу с пневматическими клиньями в
роторе и при работе на элеваторах, входит
в комплект механизмов автомата
спускоподъемных операций АСП.
Рисунок 12 Колонна
с кареткой

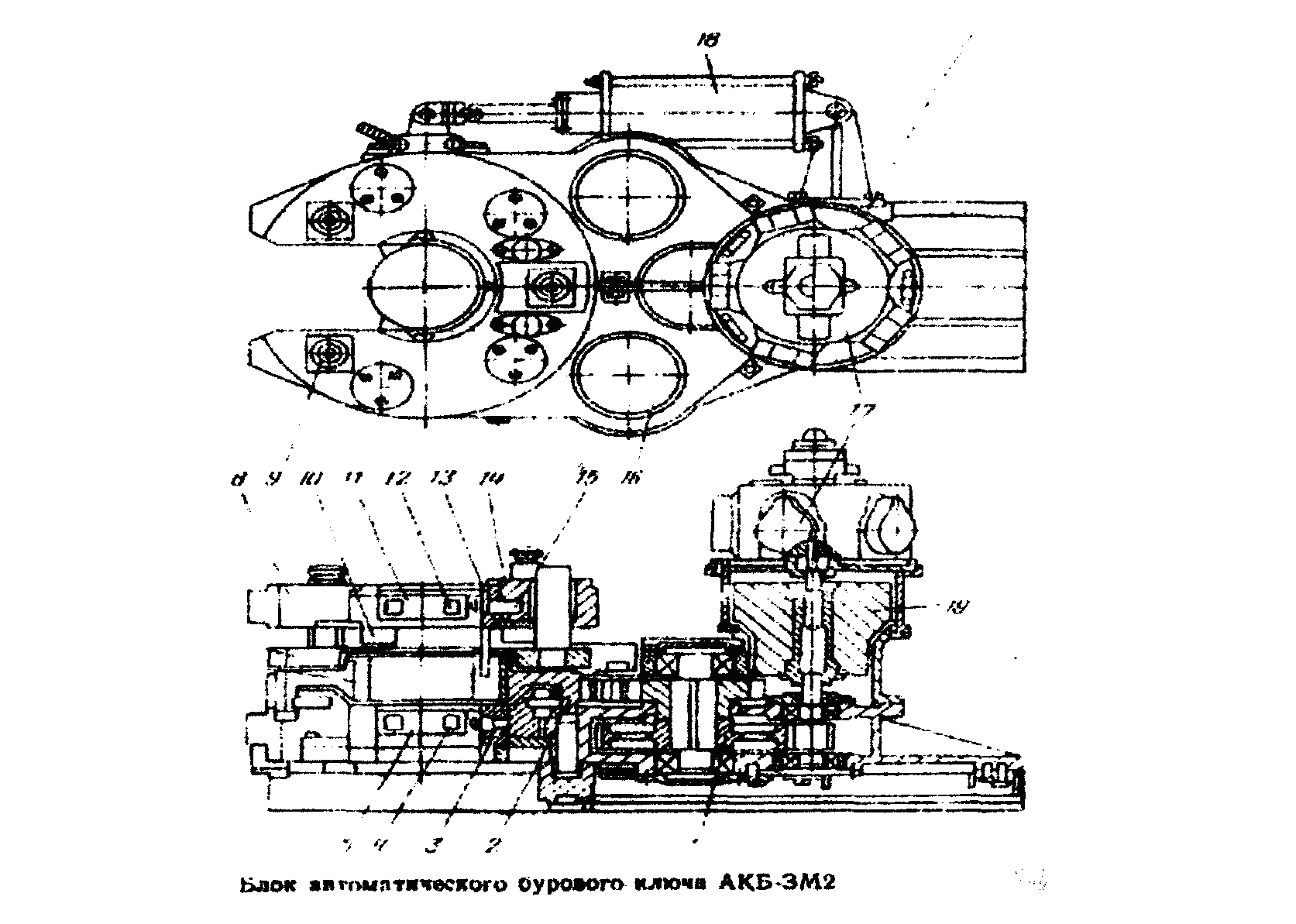

Схема 9 АКБ
Блок ключа представляет собой корпус с трубозажимным устройством 14, понизительным редуктором 1, маховиком 19, пневмодвигателем 17, цилиндром зажима челюстей 18, пневмомасленки; снабжен направляющими полозьями.
Трубозажимное устройство состоит из верхнего корпуса 8 с зажимом 11, нижнего зажима 5, разрезной шестерни 2 с втулкой 6 и промежуточного диска. 3,13 – челюстедержатели; 4,12 вставные сухари; 18 – пневмоцилиндр зажима челюстей; 15 шариковый фиксатор; 10 – стаканы с пружинами; 9 – толкатели; 16 – кожухи.
Колонна состоит из каретки, 2-х пневмоцилиндров, самой колонны, основания и винтового домкрата.
Пульт управления состоит из 2-х пар кранов и корпуса. Каждая пара кранов снабжена одной рукояткой
