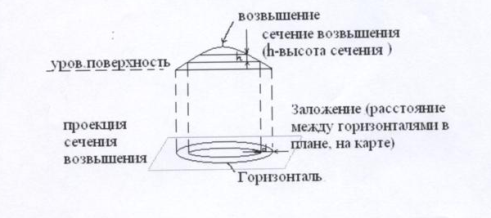

29. Сущность изображения рельефа горизонталями, формы рельефа

Рельеф- совокупность неровностей земной поверхности.

Изображение на планах (картах):

-горизонталями

-условными знаками (изображаются детали рельефа)

- подписями высот отдельных точек местности

Виды горизонталей:

- основные (по установ. высоте сечения)

- утолщенные (каждая пятая основная)

- полугоризонтали (0,5 высоты сечения)

Горизонталям можно передать 5 основных форм рельефа:

Гора Лощина

Котловина Хребет

Седловина

Виды скатов:

Ровный Вогнутый Выгнутый

Смешанный

Применение условных знаков для неровности, которую нельзя передать горизонтально для деталей рельефа:

Овраг, промоины, курганы, насыпи, выемки, уступы, каменоломни.

Подписи высот отдельных точек и горизонталей местности:

30. Определение отметок по горизонталям

Исходные величины:

-h сечения рельефа

-абсолютные высоты точек

-подписаны высоты отдельных горизонталей.

Схема определения высоты:

А) точка лежит на горизонтали: Нг=Нт

Б) точка лежит между горизонталями:

Признаки понижения местности:

-местность понижается в сторону водоема

-анализ подписанных высот

-основание подписи горизонтали обращено к понижению

-указатели понижения скатов (штрихи)

Определение отметок точек местности. Если точка расположена на горизонтали, ее отметка равна отметке горизонтали. Когда точка находится между горизонталями с разными высотами, ее отметка определяется интерполированием (нахождением промежуточных значении величин) на глаз между отметками этих горизонталей.

Интерполирование заключается в определении коэффициента пропорциональности расстояния d от определяемой точки до меньшей по значению горизонтали к величине заложения а, т. е. отношения d/a, и умножения его на значение высоты сечения рельефа h.

31. Масштабы заложений

Как правило, при работе с картой или планом угол наклона либо уклон ската определяют, пользуясь графиками (рис. 4.7, а, б), называемыми масштабами (или шкалами) заложений.

Д ля этого с плана раствором циркуля берут заложение между двумя горизонталями по данному скату, затем по графику находят то место, где расстояние между кривой и горизонтальной прямой равно этому заложению. Для найденной таким образом ординаты

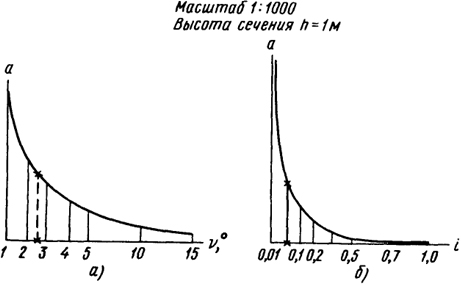

  Рис. 4.7. Графики заложений к плану масштаба 1:1000 при высоте сечения рельефа h = 1 м: а - для углов наклона, б - уклонов

32. Определение координат и ориентирование линий на карте

Ориентирование линий — определение положения линии на местности относительно другого направления, принятого за исходное.

За исходное направление принимают направления:

- истинного меридиана

- магнитного меридиана

- вертикальной линии координатной сетки.

Истинный азимут — горизонтальный угол, измеряемый по ходу стрелки часов между северным направлением истинного меридиана в данной точке и направлением линии визирования. - может иметь значение от 0 до 360 градусов

- обозначается буквой А.

Магнитный азимут — горизонтальный угол, измеряемый по направлению хода часовой стрелки между направлением северного конца магнитного меридиана и направлением линии местности.

- может иметь значение от 0 до 360 градусов

- обозначается Am

Дирекционный угол — горизонтальный угол, измеряемый по направлению хода часовой стрелки между северным направлением вертикальной линии координатной сетки (осевого меридиана) и направлением данной линии местности.

- может иметь значение от 0 до 360 градусов

- Измеряется по карте, плану.

Связь между азимутами и дирекционным углом.

А) между истинным азимутом и дирекционным углом (через cближение меридианов ץ)

ץ — угол между северным направлением истинного меридиана и северным направлением вертикальной линии координатной сетки.

— может быть восточным и западным

— может иметь значение от 0 до 3 градусов ( )

— может иметь постоянное значение для данной точки — ,где =L-L0 , L0=6 *N-3

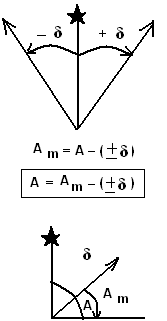

Б) между истинным азимутом и магнитным азимутом (через магнитное склонение )

угол, отсчитываемый от северного направления истинного меридиана до северного направления магнитного меридиана.

- может быть восточным и западным.

- склонение - величина непостоянная, зависит ль магнитного поля Земли. Наблюдаются суточное, годовое и вековое изменения склонения

- на карте приводится среднее значение склонения для центра листа карты.

В) между дирекционным углом и магнитным азимутом (через поправку направления (ПН))

П Н — угол, образованный вертикально линией координатной сетки и магнитным меридианом, представляющий собой сумму сближения меридианов и магнитного склонения.

ПН=( )-( )

Am= -( )

=Am+( )
