34. Геодезические сети России: назначение, методы построения, классификация

Для определения координат точек на территории всей страны в единой системе координат и высот для всей территории страны строят геодезическую сеть.

Геодезическая сеть – система функционально взаимосвязанных точек расположенных равномерно на всей территории и закрепленных специальными знаками.

Функциональные элементы:

-горизонтальные и вертикальные углы

-длины линий

-превышения

Классификация:

-по назначению: государственные и местные (имеет свою систему координат и высот)

-по принципу построения: от общего к частному (сначала строят и закрепляют точки с максимально возможным удалением для визуальных наблюдений с максимальной точностью)-сеть 1го класса.

На их основе строят сеть с меньшим удалением точек: 2го, 3го, 4го класса. Чем меньше расстояния, тем меньше точность.

ГСС развиваются на основе ГГС силами ведомственных организаций

Назначение ГСС:

- для обоснования крупномасштабных съемок (1: 10000 — 1: 25 000), когда плотность пунктов 1 — 4 кл. недостаточна.

- для выполнения инженерно-геодезических задач по обеспечению строительства.

-опорные межевые сети (ОМС) создаются во всех случаях, когда

точность и плотность государственных, городских или иных геодезических

сетей не соответствует требованиям Основных положений об опорных межевых сетях.

Методы развития: -триангуляция

-трилатерация

-полигонометрия

- геодезические засечки.

- на основе использования ГНСС.

Триангуляция строится на основе теоремы синусов:

1 класс: l>25 км, точность:1”

2 класс: l=15-20 км, точность:2”

3 класс: l=10-15 км, точность:5”

4 класс: l=5-10 км, точность:10”

Полигонометрия – сеть из многоугольников, у которых измерены длины сторон и горизонтальные углы.

I разряд l=3-5 км, точность 10”

II разряд l=1-3 км, точность 20”

Теодолитный ход l=1 км, точность 30”

35. Теодолитная съемка и построение плана

Теодолитной называется горизонтальная (контурная) съёмка местности, в результате которой получаем план с изображением ситуации местности (контуров и местных предметов) без рельефа.

Масштабы выполнения съёмки: 1:5000 – 1:500

Съёмка применяется:

-на равнинной местности в условиях сложной ситуации и на застр. террит.

-в населённых пунктах, на строит. площадках

Точками планового съёмочного обоснования (ТСО)

-точки теодолитного хода

Теодолитный ход: ломанная линия точки поворота, которой закреплены на местности временными знаками (деревянными колышками) между которыми измерены расстояния и горизонтальные углы.

По форме различают следующие виды ходов:

- разомкнутый ход (начало и конец опираются на пункты ГГС и ГСС)

- замкнутый ход (полигон) – сомкнутый многоугольник, обычно примыкающий к пункту ГГС, ГСС

- висячий ход – один из концов которого примыкает к пункту ГГС

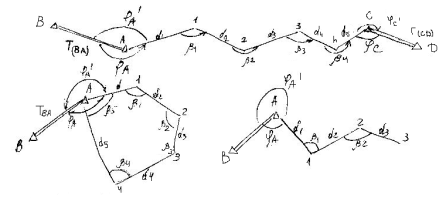

Схемы теодолитных ходов

Выбор формы хода зависит от характера территории объекта. Проложение висячих ходов допускается в отдельных случаях при съемке неответственных объектов.

Содержание теодолитной съемки

- подготовительные работы

- полевые работы

- камеральные работы

Подготовительные работы:

- выбор масштаба съемки исходя из требуемой точности изображения ситуации

- подбор и изучение имеющихся планов, карт, профилей, опорной сети

- составление схемы опорной сети

- составление схемы теодолитных ходов (предварительный проект полевых работ)

- подготовка приборов (теодолит, ленту, колышки)

Полевые работы: - рекогносцировка местности (осмотр местности с целью знакомства с объектами съемки, отыскания пунктов ГГС, окончательного выбора точек теодолитных ходов) и закрепление точек теодолитных ходов

- привязка теодолитных ходов к пунктам ГГС

- прокладка теодолитных ходов на местности

- съемка ситуации местности

Камеральные работы: - вычисление координат вершин теодолитного хода

- построение плана теодолитной съемки

Способы съемки:

Способ перпендикуляров.

Способ полярных координат

Способ биполярных координат (засечек)

Способ створов (промеров)

Обработка результатов измерений

Угловая невязка

Найти

Найти

Их разность и есть угловая невязка

Для разомкнутого хода )

Сравнить с допустимой невязкой

Поправка на i-тый угол

Вычисляем дирекционные углы

Линейная невязка

Абсолютные линейные невязки:

Относительная невязка

Сравниваем ее с допустимой 1/2000

Прибавляем поправку к измеренным

4)Вычисляем координаты точек
