25. Нитяной дальномер
Дальномеры – это геодезические приборы для определения расстояний (горизонтальных и наклонных) косвенным способом.
В основу определения расстояний оптическими дальномерами положено решение равнобедренного треугольника, имеющего одну короткую сторону.
если Е-const и ctgE=С, то в общем виде
Т.е. определяемое расстояние прямо пропорционально измеряемому дальномерному интервалу.

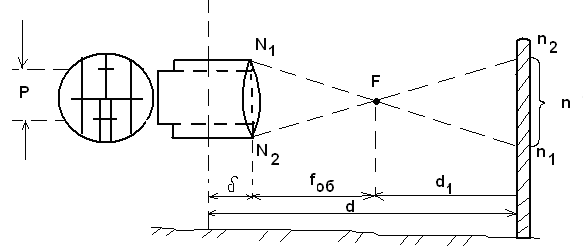

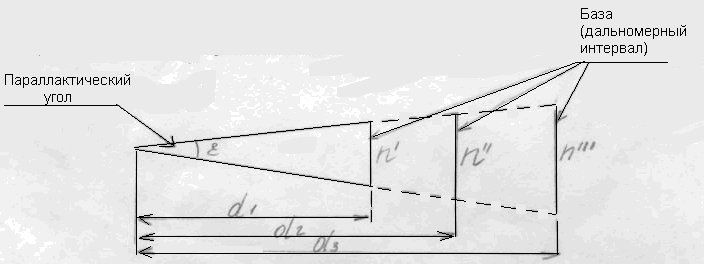

Параллактический угол Е, образуют две вспомогательные (дальномерные) нити сетки зрительной трубы.
Дальномерный интервал n измеряется по дальномерной рейке.
Все дальномеры с постоянным углом, в которых для отсчитывания интервала n по рейке используются нити в поле зрения зрительной трубы, называется НИТЯНЫМ ДАЛЬНОМЕРОМ.
D=k(n2-n1) где k-коэффициент дальномера, k=f/p=100
26. Оптические, радио-, светодальномеры. Сущность.
В приборах реализован принцип электронного измерения времени распространения электромагнитных волн между конечными точками измеряемой линии.
В зависимости от вида электромагнитных волн эти приборы подразделяются на:
- светодальномеры
- радиодальномеры
В практике инженерно-геодезических измерений в основном используются светодальномеры.
Схема измерения
Время распространения световых волн может быть определено:
- прямым способом (у импульсных дальномерах)
- косвенным способом (у фазовых дальномерах)
- скорость распр. элек. волн
t- время прохож. элек. Волн
Фазовый метод измерения временного интервала излучения импульса электромагнитных волн.
Последовательность работы на светодальномере.
Установить и подготовить прибор к работе (горизонт. центрирование)
Подключить питание
Установить отражатель
Проверка напряжения
Установка давления
Установка температуры
Установка режима работы
Отрегулировать мощность отр. сигнала
Установить «счёт»
Перевод «наведение»
Установка блока контр. отсчёта и сверка контр. данных
27. Тригонометрические способы определения расстояний.
Геометрический
А ) При видимости точек створа:
Требования к выбору точек
-∆АВС и должны быть равносторонние
-базисы АВ и -доступны для измер. лентой
-базис АВ и -не менее 1/20
Полевые измерения:
- Базисы с погрешностью
- углы измеряются способом приемов.
Вычисление длины линии АС=b по теореме синусов.
за окончательное значение берут среднее арифметическое.
Погрешность измерения линии 1/2000
(Построением, измерением и решением одного треугольника можно ограничиться, если достаточно знать b с точностью 1/500-1/800)
Б) При отсутствии видимости точек створа
Полевые измерения:
-
- -полным приемом
В ычисление по теореме косинусов
В) Параллактический метод измерения расстояний.
По теореме синусов

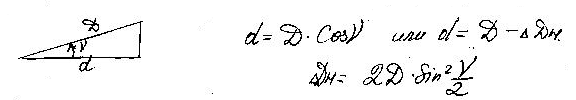

Тригонометрический способ:
28. Карта и план. Масштабы и их предельная точность.
Топографический план (карта) — уменьшенное изображение на плоскости физической поверхности Земли, построенное по определенным математическим законам и наглядно показывающее при помощи системы условных знаков размещение и связи различных предметов, а также их качественные и количественные характеристики.
Главное отличие плана от карты заключается в том, что при изображении участков земной поверхности на плане горизонтальные проекции соответствующих отрезков наносят без учета кривизны Земли. При составлении карт кривизну Земли приходится учитывать.
В России топографические планы и карты строят в ортогональной равноугольной поперечно-цилиндрической проекции и соответствующей ей системе плоских прямоугольных координат Гаусса — Крюгера (Г — К).
Содержание топографической карты (плана)
Зарамочное оформление (номенклатура, наименование листа по наиболее крупному населенному пункту, система координат, сведения о магнитном склонении и сближении меридианов, масштаб, система высот, высота сечения рельефа, крутизна скатов и заложений)
Межрамочное оформление (геодезические координаты углов рамки карты, градусная сетка, километровая (координатная) сетка с оцифровкой в километрах, номенклатуры соседних листов карт)
Внутрирамочное оформление (Картографическое изображение объектов и местности условными знаками, населенный пункты, дорожная сеть, растительный покров, рельеф с подписями наименований характеристик)
Масштаб — степень уменьшения горизонтальных проекций линий местности при изображении их на плане или карте.
Виды масштабов:
- численный (ч.м.)
- графический
Виды графических масштабов:
— линейный (графическое выражение численного масштаба в виде прямой линии с делениями для отсчета расстояний)
- поперечный (трансверсальный) (график, построенный на основе линейного масштаба. Служит для измерения расстояний с повышенной точностью)
Предельная и графическая точность масштаба
Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,1 мм, на плане называется предельной точностью масштаба.
