21. Геометрическое нивелирование: сущность, простое и сложное, из середины и вперед
При геометрическом нивелировании превышения определяют горизонтальным визирным лучом нивелира по отсчётам на нивелирных рейках, устанавливаемых вертикально в заданных точках.

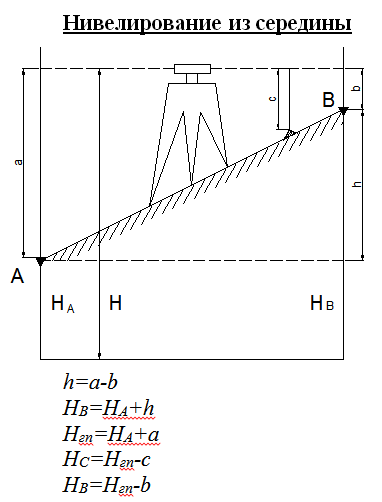

По взаимному расположению нивелира и реек различают два способа нивелирования:
-нивелирование из середины (не обязательно в створе)
-нивелирование вперед
Рейки: в т.А-задняя, в т.В-передняя, в т. С-промежуточная
Высоты передних точек находят двояко:
-по превышениям
-по горизонту прибора
т.е. с контролем
Преимущества способа нивелирования из середины
1.Растет скорость продвижения в работе за счет сокращения числа станций и увеличения расстояния между нивелируемыми точками.
2.Исключается погрешность, вызванная непараллельностью визирной оси и оси уровня
3. Исключается влияние кривизны Земли и рефракции
Нивелирование может быть:
-простым (с одной установки нивелира)
-последовательным (сложным) - несколько станций (нивелирный ход)
22. Ошибки и классы точности геометрического нивелирования. Контроль.

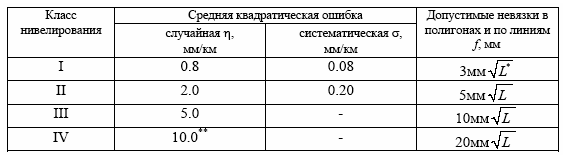

По точности выполнения нивелирование делят на I, II, III, IV классы точности. I и II классы относят к высокоточному нивелированию, III и IV классы – к точному. Также в строительных работах применют менее точное – техническое нивелирование, которые ниже точности IV класса. Для каждого класса точности существует определенная методика выполнения работ.
Контроль нивелирования
Контроль на станции: расхождения по превышениям Ч и К шкал не более 5мм, разность пяток реек должна быть постоянной:
ак-ач=вк-вч=const
Постраничный контроль:
Контроль хода: Если трасса замыкается на гос. репере, то высотная невязка
Если реперы строительные
В обоих случаях

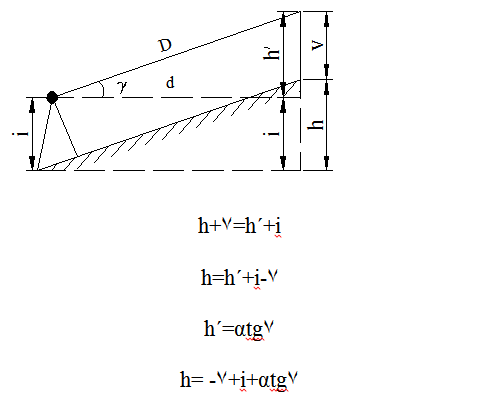

23. Тригонометрическое нивелирование
1) подготовка прибора к работе
-установка теодолита над точкой на штативе
-горизонтирование (установка по уровню)
-установка трубы по глазу (диоптрийным кольцом фокусируется сетка)
-измерение высоты прибора i
2) Нивелирование
-навести трубу на рейку и установить ее по предмету (сфокусировать)
-снять отсчеты по дальномеру D, по вертикальному кругу и высоты визирования (отсчет по средней нити)
-при другом положении трубы (КП или КЛ) навести трубу на высоту V и снять отсчет по вертикальному кругу
-вычислить место нуля, h’, h
24. Мерные ленты: устройство, компарирование, уравнение ленты, измерение длин линий
По конструкции: штриховые, шкаловые.
Ленты землемерные (для измерения значительных длин линий (100 и более м.) с техническим классом точности)

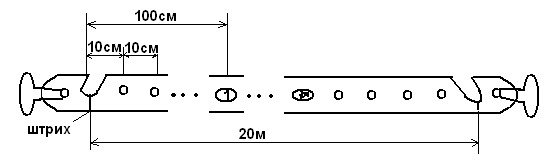

1)- ЛЗ – лента землемерная штриховая ЛЗ-20
(стальная полоска l=20м. b=3см. h=0,3мм.)
-на концах ленты нанесены штрихи, расстояние между которыми определяет длину ленты
- возрастание оцифровки в метрах с обеих сторон ленты в противоположных направлениях, что позволяет при измерениях ленту располагать любым концом
- погрешность измерения по ленте 1см.
- относительная погрешность измерения линии 1:1000÷1:3000
Подготовка мерных приборов к измерениям
Перед измерениями должна быть установлена фактическая длина используемого прибора путем сравнения с эталонным прибором (компарированием)
Возможные варианты компарирования:
- на стационарном компараторе МИИГАиК производится эталонирование инварных проволок с точностью 1:2 500 000 для высокоточных измерений
- на полевых компараторах длиной 120 и 240 м выполняют компарирование мерных лент, рулеток, проволок для точных измерений.
- для выполнения геодезических работ при строительстве компарирование лент, рулеток проводят упрощенным способом: путем укладки и сравнения длин образцовой и рабочей ленты.
В тех случаях, когда при линейных измерениях учитывается температура прибора во время компарирования и во время измерения, то учитывают и температурную поправку.
По окончании копмпарирования его результаты заносятся в паспорт прибора, в котором указывается уравнения мерного прибора
Измерение линий лентой
Включает три этапа (части):
- закрепление начальной и конечной точек линии
- вешение линии (закрепление створа) L > 100м.
Веха деревянный шест (l = 1,5 – 2м; = 3 – 4 см) с заостренным концом, раскрашенные через 20 см в разные цвета для лучшей видимости
- непосредственное измерение линий
