44. Геодезический контроль строительства
Взаимоположение строительной конструкции и элементов здания, а так же их пространственное положение определяются проектом
В процессе строительства осуществляется геодезический контроль.
Контроль высотного положения выполняют геометрическим нивелированием, реже тригонометрическим. Задача сводится к определению отметки проектной точки
эта отметка фактическая. Ее отклонение от проектной должно быть меньше допуска.
Положение в плоскости определяется: створным способом, линейных или угловых засечек, полярным способом.
Вычисляются фактические отметки проектной точки, которые сравниваются с проектными

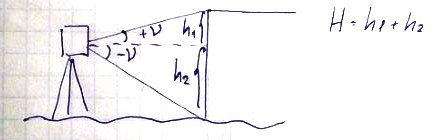

Контроль высоты сооружения выполняют теодолитом, тригонометрическим нивелированием
Расстояние d измеряется рулеткой, угол наклона теодолитом при КЛ и КП

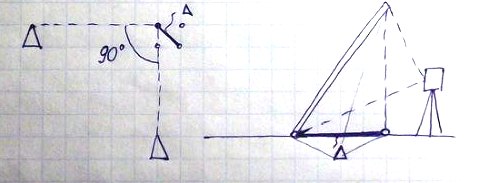

Крен измеряют теодолитом с двух станций примерно под 900
При закрепленном лимбе и точно установленном уровне трубу наводят на верхнюю точку и закрепив алидаду поворачивают трубу и проектируют точку до основания сооружения
Учитывая коллимационную ошибку измерения проводят КП и КЛ. Такую же операцию проводят с другой станции, получают прямоугольный треугольник у основания
Равнодействующая треугольника определяет направление и истинную величину крена
По окончанию работ по возведению выполняют исполнительную съемку, по результатам которой определяют отклонение фактических от проектных значений (обычными способами)
45. Наблюдение за осадками сооружений
Под влиянием техногенных и природных фактов, здания или его элементы изменяют свое положение (деформируются)
Виды деформации:
-осадка (вертикальная)
-сдвиги (горизонтальная)
-крен (отклонение от вертикали)
Деформации бывают абсолютные (все здание)и относительные (части здания)
Наиболее опасны относительные деформации
Осадки определяются геометрическим нивелированием 2-3 класса. На отдельных элементах здания в цоколе закладывают металлические стержни для установки рейки (марки)
Рядом со зданием закладывают не менее 3 реперов на глубину до коренных пород для обеспечения устойчивости
Между реперами по осадочным маркам прокладывают нивелирный ход, который должен быть замкнутым или разомкнутым. По результатам нивелирования определяют отметки марок (продольное нивелирование)
В зависимости от условий через некоторое время нивелирование повторяют, предварительно проверяют устойчивость реперов.
Период нивелирования называется цикл
Эти работы называются мониторингом (наблюдением),продолжительность зависит от устойчивости наблюдаемого объекта (от года до нескольких)
Осадка есть разность отметок.
