9. Уровни: устройство, назначение, характеристика
Уровни служат для приведения осей плоскостей теодолита в горизонтальное или вертикальное положение.
Бывают круглые и цилиндрические

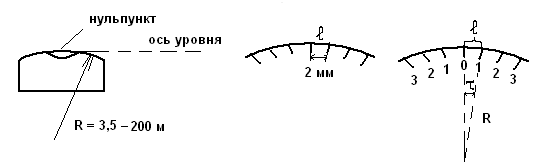

Цилиндрический - стеклянная ампула, изогнутая по радиусу R. Ось уровня – касательная к нульпункту. Если пузырек в нульпункте, то ось горизонтальна. Если Цена деления от 5” до 30”

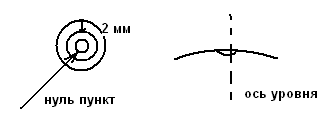

Круглый- шарообразная ампула. Если воздушный пузырек в нульпункте, то ось вертикальна. Центральный угол, образованный осью и амплитудой движения воздушного пузырька – цена деления (не менее 1”)
Уровни характеризуются чувствительностью и ценой деления.
Положение оси уровня регулируется исправительным винтом.
10. Отсчетные устройства теодолитов
О
тсчет

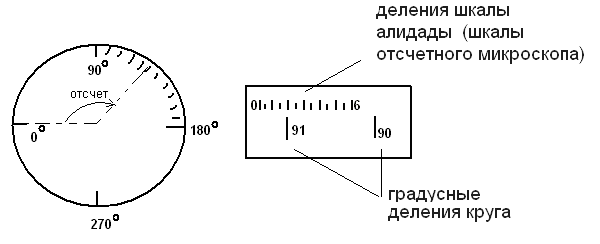

– угловая величина дуги между нулевым
делением круга (ГК, ВК) и градусным
делением внутри шкалы алидады.

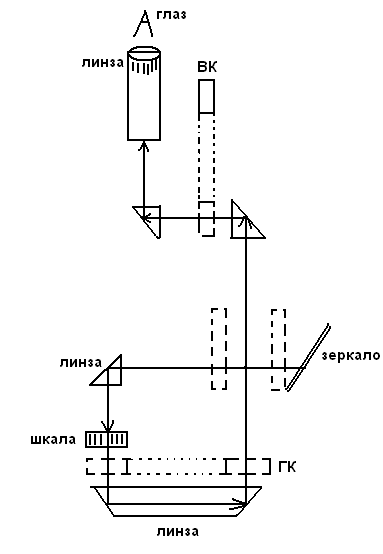

Отсчетная система – система линз, призм, зеркал прозрачных градусных кругов (ГК,ВК), обеспечивающих прохождение световых лучей и наблюдение отсчетов.
11. Горизонтальный и вертикальный круги теодолитов
Горизонтальный круг (ГК) – представляет собой стеклянное кольцо-лимб (от латинского limbus-кайма) с градусными делениями на металлическом горизонтальном круге .
Сверху ГК расположено устройство, которое фиксирует положение подвижной визирной плоскости зрительной трубы над ГК и позволяет производить отсчёты на круге с высокой точностью. Это устройство назвали алидадой (от арабского слова аль-идада – линейка)
Алидадная вращающаяся часть прибора расположена соосно на одной вертикальной оси с горизонтальным кругом и может вращаться над горизонтальным кругом и вместе с ним. Все вращающиеся части закрепляются закрепительными винтами, а поворачиваются наводящими.
Шкала алидады ГК

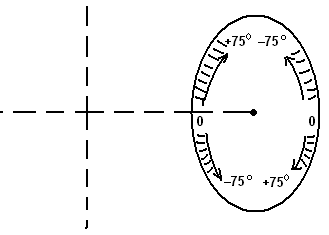

Вертикальный круг (ВК) – также стеклянное кольцо с градусными делениями только алидада неподвижна, а лимб подвижен но жестко прикреплен к оси трубы.
Шкала микроскопа ВК
12. Коллимационная ошибка
Коллимационная ошибка - одна из инструментальных ошибок. Возникает вследствие отклонения от 90° угла между визирной линией оптической трубы угломерного инструмента и её осью вращения.
При отсутствии коллимационной погрешности
О кл – О кп = ±180º
При наличии коллимационной погрешности
О кл – О кп =± 180º + 2С
С – коллимационная погрешность.
С= ( Окл - (Окп ± 180 º))/2
допуск С ≤ 2mо ≤ 2 ∙0.5´ ≤ ±1´
mо- точность снятия отсчета
13. Поверка перпендикулярности оси вращения трубы и оси теодолита.
Горизонтальная ось вращения трубы должна быть перпендикулярна вертикальной оси вращения прибора.
Последовательность поверки:
- провести визирование на точку А (т. А на стене здания, угол наклона ۷>30 º в d≥ 5м);
- опустить трубу до горизонтального положения и отметить проекцию точка а1;
- провести аналогичное визирование и проектирование при другом положении круга (точка а2);
- оценить размер отрезка а1-а2, а1-а2 ≤ ширине биссектора;
Исправление проводят в оптико-механической мастерской
