Глава 30.
Зрительные залы.
Размещение громкоговорителей в зале кинотеатра.
Громкоговорители размещаются за экраном в соответствии с требованием, изложенным в СНиП «Кинотеатры» и РТМ.

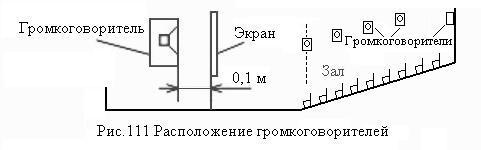

Расстояние от громкоговорителя до полотна экрана должно быть не более 0,1 метра (Рис.111).
Громкоговорители звуковых эффектов следует разместить на равных расстояниях на задних и боковых стенах (можно и на потолке). Передние громкоговорители устанавливаются на линии передних рядов зрителей (Рис.111).
Акустический расчет зрительного зала (на 330 мест).
1. Определяется объем V зрительного зала и площадь всех поверхностей S (V = 1671, S = 968 м2). По СНиП определяем по графику (Рис.112) оптимальное время реверберации (Т, и То), для принятого объема V(м2):
2. По частотной характеристике времени реверберации определяется оптимальное время реверберации на расчетных частотах (Рис.113).
Таблица к рисунку 113:
ƒ(Гц) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Tопт |
1,21 |
1,16 |
1,12 |
1,1 |
1,1 |
1,1 |
4. Из формулы Эйринга найдем коэффициенты звукопоглощения αопт, которые обеспечивают получение оптимального времени реверберации на расчетных частотах:
Одновременно на всех частотах вычисляется оптимальное звуковое поглощение Аопт.
Аопт=S·αопт;
Для частоты ƒ = 125 Гц:
Аопт=S·αопт = 968·0,208=201;
Для частоты ƒ = 250 Гц.
и т. д.
Результаты расчета показаны в таблице:
ƒ(Гц) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Tопт |
1,21 |
1,16 |
1,12 |
1,1 |
1,1 |
1,1 |
Аопт |
201 |
210 |
216 |
219 |
219 |
219 |
5. Далее определяется на всех частотах, показанных в таблице, действующее звукопоглощение Ад, вносимое элементами строительных конструкций и поверхностей зала.
Ад=S·αопт;
Данные о звукопоглощающих свойств строительных материалов берутся из справочных таблиц учебников или из технической литературы по архитектурной акустики.
6. Сравнивается оптимальное звукопоглощение Аопт с действующим Ад. Находится дополнительное звукопоглощение Адоп вносимое строительными конструкциями.
Адоп = Аопт- Ад;
ƒ(Гц) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Tопт |
1,21 |
1,16 |
1,12 |
1,1 |
1,1 |
1,1 |
Аопт |
201 |
210 |
216 |
219 |
219 |
219 |
Ад |
91 |
125 |
146 |
160 |
162 |
163 |
Адоп |
110 |
85 |
70 |
59 |
57 |
56 |
Из таблицы видно, что для создания в зале оптимального времени реверберации нужно вводить дополнительно звукопоглощение Ад.
7. Пользуясь данными из справочных таблиц (Рудник В.М.) выбираем материалы, за счет которых обеспечивается оптимальная реверберация в зале кинотеатра. Выбранные материалы размещаются в предэкранной части зала на глубину ¼ длины зала и в заэкранном пространстве. Определяем звукопоглощение Афакт фактически внесенное в зрительный зал:
Афакт = S·αфакт;
8. Определяем фактическое время реверберации Тфакт (с) в зале на расчетных частотах,
Тфакт = 0,071·V/[-S·Lg(1-α)]; где α =(Ад+Адоп)/S;
Если фактическое время Тфакт реверберации в зале отличается от оптимального не более, чем на 10%, то акустический расчет сделан правильно.

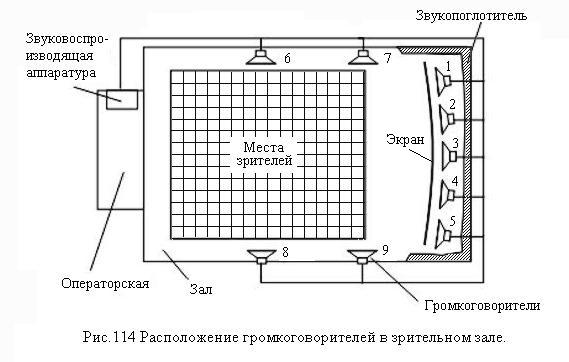

Пример расположения громкоговорителей в зале кинотеатра (Рис.114):
