Глава 27.
АРХИТЕКТУРНАЯ АКУСТИКА.
Реверберация.

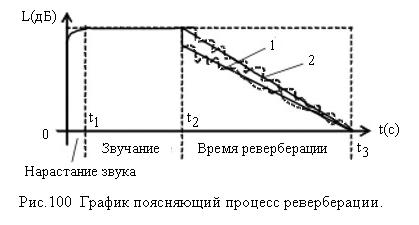

Процесс звучания и спада звуковой энергии в помещении после отключения источника звука называется реверберацией. Энергия звука в помещении состоит из двух составляющих: энергия от источника звука, которая называется прямой энергией звука, и энергия, отраженная от поверхностей помещения, которая называется отраженной звуковой энергией или диффузной. Реально в помещении действует сумма прямой и диффузной звуковой энергии. При отключении источника звука в момент времени t2 громкость резко снижается до некоторой величины (кривая 1, Рис.100), а затем снижается плавно. Диффузная энергия снижается плавно (кривая 2). Пунктиром показаны реальные кривые снижения громкости для кривой 1 и 2.
На практике берут усредненную кривую спада энергии звука.
t2 - t1= Δt =Тз - время звучания в помещении источника звука.
t2 - время отключения источника звука.
t3 - t2 = Δt =Т- время реверберации в помещении.
Время реверберации зависит от:
Объема помещения V(м3).
Поглощающих свойств внутренних поверхностей помещения.
Громкости звучания источника звука, L(дБ).

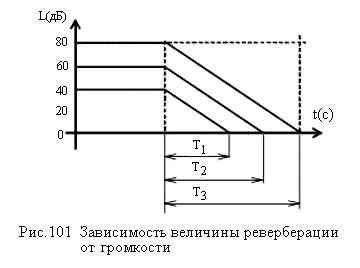

Зависимость величины реверберации от громкости (Рис. 101):
Из графиков видно, что время реверберации в зале может быть различным в зависимости от уровня звуковой энергии в помещении. Так, реверберация Т3 при L= 80(дБ) больше чем при уровне 60дБ, т.е. Т3 > Т2. А реверберация Т2 при L= 60(дБ) больше чем при уровне 40дБ, т.е. Т2> Т1.
Следовательно, чтобы время реверберации могло быть критерием акустики зала, необходимо ввести стандартный (фиксированный) уровень реверберации (спада звуковой энергии в залах). По международным стандартам такой уровень спада был выбран величиной L=60дБ. Тогда, время стандартной реверберации называется время Т, в течение которого уровень звуковой энергии снижается на 60 дБ.
Время стандартной реверберации Т можно оценить выражением, называемым формулой Эйринга, которая устанавливает соотношения между временем реверберации, объемом помещения и величиной коэффициента звукопоглощения:
;
Т - время стандартной реверберации (с). V - объем помещения (м3). S - площадь всех внутренних поверхностей (м2) α-средний коэффициент поглощения звука.
α =(S1α1+S2α2+…...+Snαn)/S;
Sn - площадь отдельных поверхностей (м2) αn - коэффициент звукопоглощения отдельных поверхностей.
Время стандартной реверберации является важным критерием акустического качества зрительного зала кинотеатра. Например:
Речь Т= 0,3….0,7 (с)
Музыка Т= 1,4….2,3 (с)
Орган Т= 2,5….3,0 (с)
Кинозал Т= 1,0….1,8 (с)
Из этих показателей видно, что речь разборчивее при меньшей, а музыка при большей реверберации. А орган звучит разборчиво при самой большой реверберации.
Структура ранних отражений.

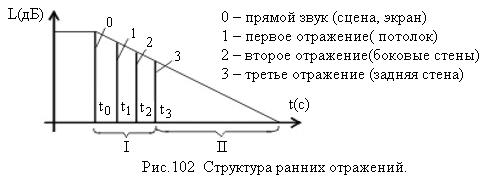

Формула Эйринга не учитывает влияние формы помещения и расположение звукопоглощающих материалов на акустическое качество зала. Исследование акустического процесса показало, что процесс реверберации состоит из двух качественно различных участков (Рис.102).
I - короткий участок реверберации, определяющий разборчивость передаваемого звука. II - завершающий участок реверберации, определяющий гулкость помещения.
В результате экспериментов установили оптимальную временную структуру ранних (первых) отражений (всего рассматривается 76 отражений, 1,2,3,….,76).
Отражения |
Время |
Музыка |
Речь |
1 |
t1 |
20.......30мc |
10.......15 мс |
2 |
t2 |
15........20мс |
5.........10мс |
3 |
t3 |
10.........15мс |
5мс |
....... |
....... |
............ |
.............. |
76 |
t76 |
a.....b |
c.....d |
Можно сделать вывод, что для создания оптимальных акустических условий в помещении необходимо учитывать роль двух факторов.
Времени стандартной реверберации Т(с).
Структуры ранних отражений t1, t2, t3......
Диффузным звуковым полем называется такое поле, в котором в каждую его точку в единицу времени приходит достаточно большое количество отражений по равновероятным направлениям и равной плотности звуковой энергии.
