18. Электробезопасность. Основные принципы и мероприятия. Классификация помещений по электробезопасности.
ЭБ представляет собой комплекс мероприятий, направленных на поддержание работоспособности эл.уст. и оборудования, а так же поражения человека эл.током.
ЭБ включает в себя мероприятия эффек-й ликвид. последствий возд. эл.тока.
ЭБ сост. из 2х групп мероприятий:
1. технические и технологические
2. организационные.
1. Технические и технологические мероприятия ЭБ
* исключение наличия открытых токоведущих эл.частей оборудования или эл.проводок без изоляции и экранов. Данные ЭУ д.б. закрыты (защищены) спец. кожухами, корпусами или открытые проводки д. располагаться на недосягаемой высоте.
* защита эл.кабелей от повреждений, механ. возд-й, хим. Агрессивной среды, повыш. темп-ры, влажности. Для обеспечения данной задачи необходимо периодически проверять состояние изоляции эл.проводок согласно НД: ПУЭ, ПТБЭУ; также эл.проводка должна прокладываться на определенной высоте (2,3-2,5м) и желательно в защитных конструкциях(короба)
* защита металлических корпусов ЭО от замыкания фазы на корпус. Для защиты металлических корпусов ЭО применяются защитное заземление и зануление.
* применение низких безопасных напряжений с пом-ю понижающих трансформаторов (12, 24, 36 В)
* защитное отключение ЭО при отклонении тока, напряжения и сопротивления эл.цепи от допустимых значений.
* применение разделения эл.проводок.
2. организационные мероприятия по ЭБ.
* обучение ЭБ и при повышенных требованиях по ЭБ (эл.монтажные работы, ВВ оборудование) сдача экзамена на соответствующую группу по ЭБ.
* ограждение открытых токоведущих частей оборудования и установка соответствующих предупред. надписей.
* периодич. контроль согл. ПУЭ, ПТБэЭ изоляции эл.проводок.
* обесп. работающих с ЭУ СИЗ.
К СИЗ относятся: резиновые перчатки, инструмент с изол. рукоятками, рез. коврики и подставки, рез. галоши (до 1000В) или боты (больше 1000В), контрольно-измерительные приборы, измерительные клещи (свыше1000 В).
Также при работе с ВВ обор. к СИЗ относ: противогазы, спец. защитные очки.
Периодич. СИЗ д. проверяться на ЭБ в лабораториях РОСТЕХНАДЗОРА
19.Защитное заземление (лекции, лаб.5, расчет).
Защитным заземлением называется преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.
Защитное заземление предназначено для устранения опасности поражения электрическим током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
Соединение металлических нетоковедущих частей оборудования с землей осуществляется с помощью заземляющих проводников и заземлителя.
Заземлитель - это проводник или совокупность металлических соединенных проводников, находящихся в соприкосновении с землей или её эквивалентом.
Различают заземлители искусственные, предназначенные исключительно для целей заземления, и естественные - находящиеся в земле металлические предметы иного назначения.
Заземляющие проводники - это проводники, соединяющие заземляемые части с заземлителем.
Совокупность конструктивно объединенных заземляющих проводников и заземлителя называется заземляющим устройством.
При выносном заземлении (рис. 79) заземлители располагаются на некотором удалении от заземляемого оборудования, которое может оказаться вне поля растекания, и человек будет защищен только за счет малого сопротивления цепи заземления.
Рис. Выносное заземление а –принципиальная схема б – план

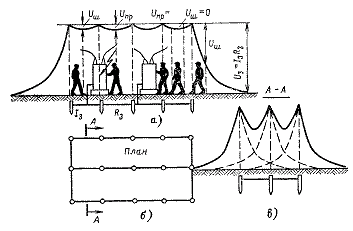

Рис. Контурное заземление а – разрез; б – план; в – распределение потенциалов
При контурном заземлении (рис. 80) заземлители располагаются по контуру вокруг заземляемого оборудования, при этом поля растекания отдельных заземлителей накладываются, и разность потенциалов между точками поверхности внутри контура уменьшается. Для большего выравнивания потенциалов внутри контура прокладывают горизонтальные металлические полосы, соединенные с заземлителями - выравнивание потенциалов.
Цель расчета заземления - определить число и длину вертикальных элементов (соединительных шин) и разместить заземлитель на плане электроустановки, исходя из регламентированных Правил значений допустимых сопротивлений заземления, напряжения прикосновения и шага, максимального потенциала заземлителя или всех указанных величин.
Расчет заземлителей производится в следующем порядке:
1. Ток замыкания на землю в сетях с изолированной нейтралью напряжением до 1000 В
≤ 10 А
где - фазное напряжение, В; Z – сопротивление изоляции сети относительно земли, Ом.
Если Z неизвестно, то принимается Z = 1000 Ом или I3=10 А.
Ток замыкания в сетях напряжением выше 1000 В без компенсации емкостных токов:
где Uл - линейное напряжение сети, кВ; lК, lВ - длина кабельных и воздушных линий соответственно, км.
2. Определяется норма на сопротивление заземления RH (по ПУЭ) в зависимости от напряжения, режима нейтрали, мощности и других данных электроустановки.
3. Определяется расчетное удельное сопротивление грунта с учетом климатического коэффициента по таблицам.
расч=изм
где изм - удельное сопротивление грунта, полученное путем измерения или из справочной литературы, Ом хм; - климатический коэффициент.
4. Определяется сопротивление естественных заземлителей расчетом по формулам, приведенным в таблице (или измерением, или расчетом по методике, приведенной в ГОСТ 12.1.030-81 для железобетонных фундаментов).
Если сопротивление естественных заземлителей не превышает норму (Re<RH), то устройства искусственных заземлителей не требуется и расчет на этом заканчивается. Если естественные заземлители отсутствуют или их сопротивление велико (Re>RH), то необходимо сооружение искусственных заземлителей, которые включаются параллельно естественным.
5. Определяется сопротивление искусственного заземлителя (считается, что искусственные и естественные заземлители соединены параллельно и общее их сопротивление не должно превышать норму).
Rи=ReRн/(Re-Rн)
При отсутствии естественных заземлителей сопротивление искусственного заземления не должно превышать норму (Rи<Rн).
6. По формулам таблицы определяется сопротивление одиночного вертикального заземлителя RСТ.ОД с учетом расчетного удельного сопротивления грунта (расч ) Геометрические параметры заземлителя студент выбирает самостоятельно с учетом рекомендаций, изложенных в (1).
7. Предварительно разместив заземлители на плане, определяют (задают) число вертикальных заземлителей и расстояние между ними. С учетом этих данных по таблице определяют коэффициент использования вертикальных стержней.
8. Определяется сопротивление соединительных полос Rп (по одной из формул таблицы) с учетом коэффициента использования полосы: Rп=R/п
9. Определяется сопротивление стержней (вертикальных заземлителей):
10. Учитывая коэффициент использования вертикальных заземлителей, окончательно определяют их число:
